JB/T 5817.3-1991电线电缆绞制设备 型式尺寸

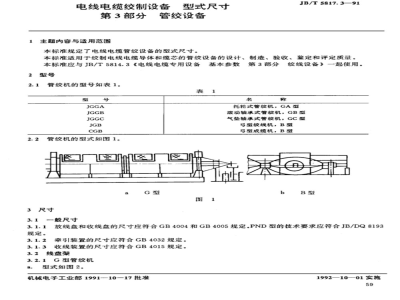

中华人民共和国机械行业标准 电线电缆绞制设备 第3部分 1 主题内容与适用范围 本标准规定了电线电缆管绞设备的型式尺寸，适用于绞制电线电缆导体和缆芯的管绞设备的设计、制造、验收、鉴定和评定质量。 本标准应与JB/T5814.3《电线电缆专用设备基本参数 第3部分》一起使用。 2 管绞机型式 2.1 管绞机的型号见表1。 表1 型号 JGGA JGGB JGGC JGB CGB 2.2 管绞机的型式如图1所示。 图1 管绞机类型示意图 3 尺寸 3.1 一般尺寸 3.1.1 放线盘和收线盘的尺寸应符合GB4004和GB4005规定。PND型的技术要求应符合JB/DQ8193规定。 牵引装置的尺寸应符合GB4032规定。 3.1.2 收线装置的尺寸应符合GB4015规定。 3.2 线盘架 3.2.1 G型管绞机 a. 型式如图2所示 b. 尺寸应符合表2规定。 表2 线盘规格 线盘规格：100mm、160mm、200mm、250mm、315mm、400mm、500mm、630mm 3.3 筒体 3.3.1 G型管绞机 a. 型式如图3所示 b. 尺寸应符合表3规定。 表3 筒体尺寸 规格：100mm、160mm、250mm、315mm、400mm、500mm、630mm 3.4 旋转体支承装置 3.4.1 G型管绞机 3.4.1.1 托轮适用于GA型，GB、GC型待定。 a. 型式如图4所示 b. 尺寸应符合表4规定。 表4 旋转体支承装置尺寸 D≤200mm, 200800mm 附加说明：本标准由机械电子工业部上海电缆研究所提出并归口，由东方电工机械厂等单位负责起草，主要起草人杨帼珍。
