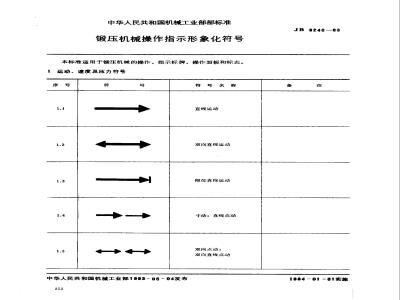

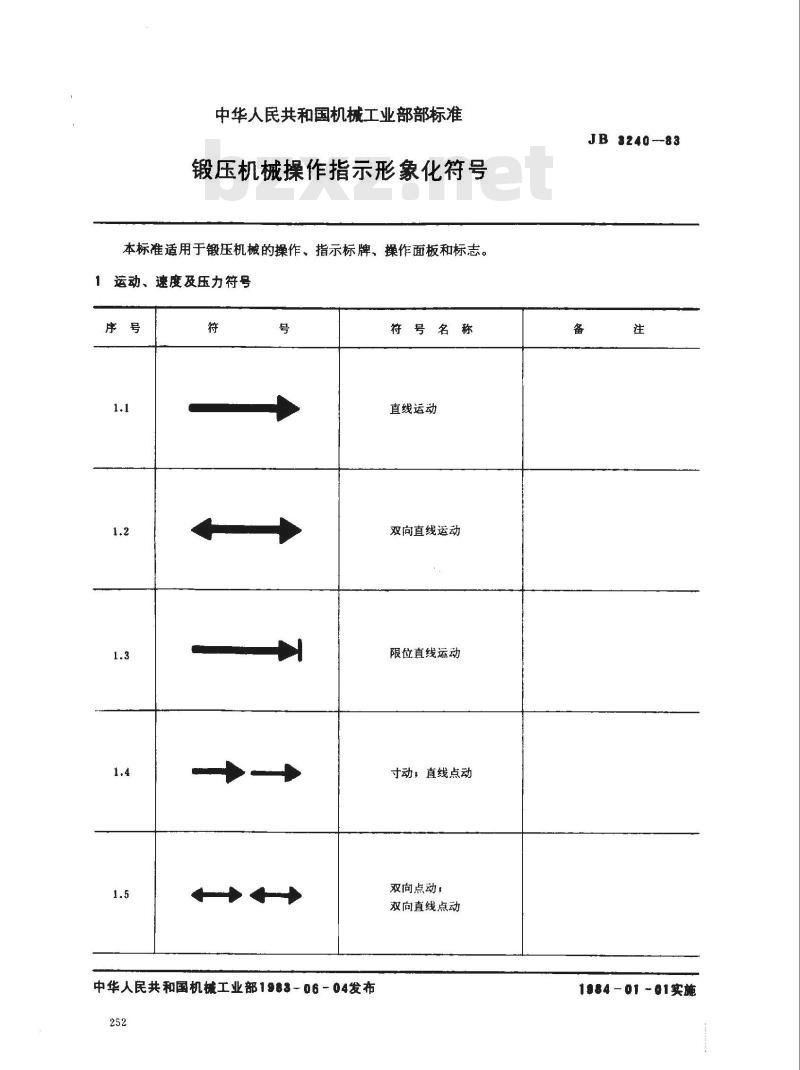

中华人民共和国机械工业部部标准锻压机械操作指示形象化符号
本标准适用于锻压机械的操作、指示标牌、操作面板和标志。运动、速度及压力符号
中华人民共和国机械工业部1983-06-04发布252
符号名称
直线运动
双向直线运动
限位直线运动
寸动，直线点动
双向点动，
双向直线点动
JB 3240--83
1$84-01-01实施
JB 3240-83
符号名称

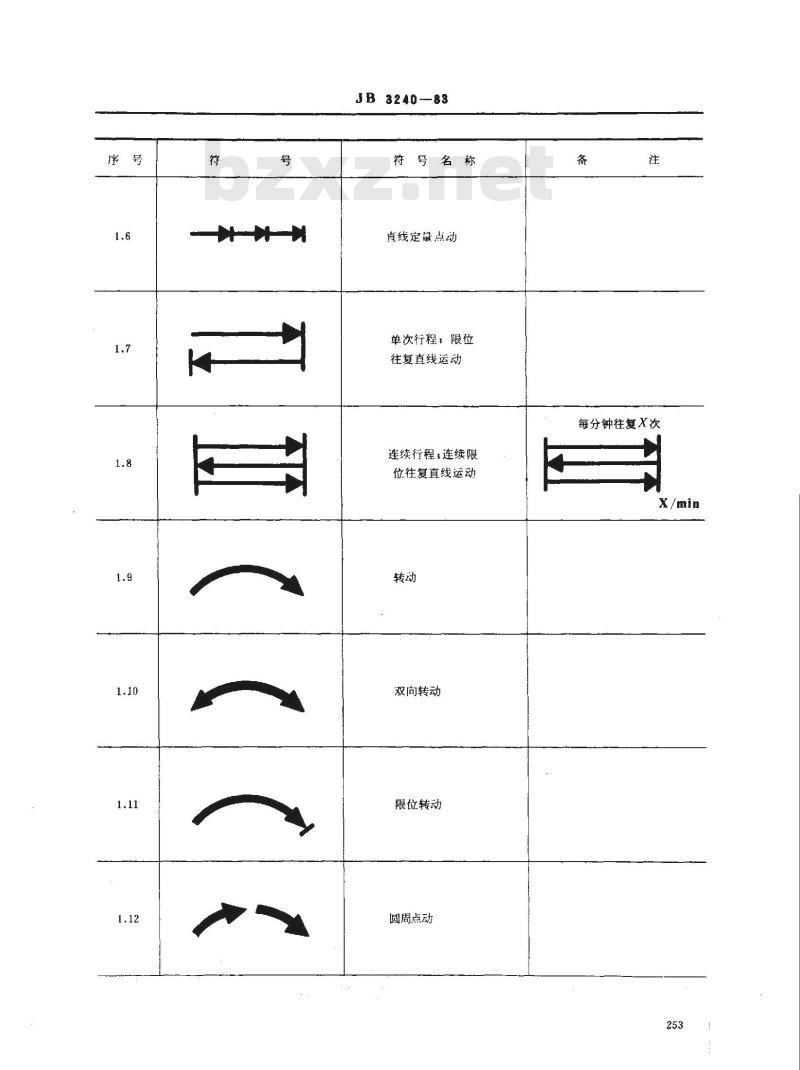

直线定量点动
单次行程，限位
往复直线运动
连续行程，连续限
位往复直线运动
双向转动
限位转动
圆周点动
每分钟往复X次
JB3240—83
符号名称

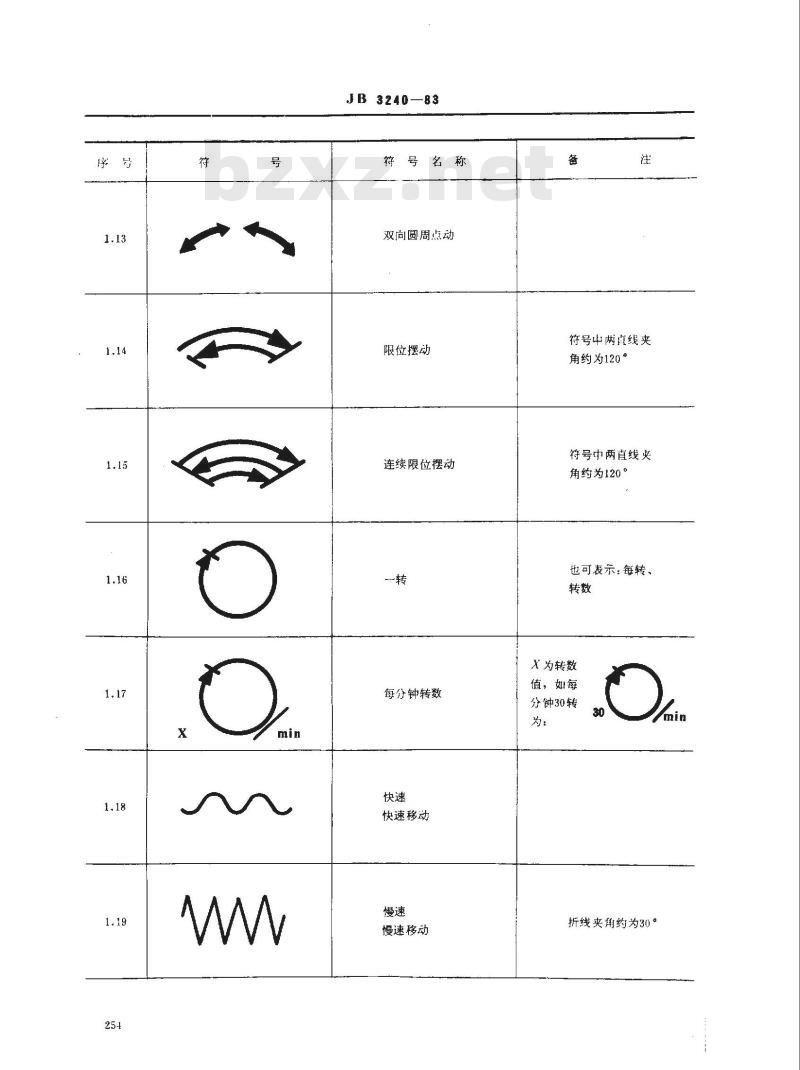

双向圆周点动
限位摆动
连续限位摆动
每分钟转数
快速移动
慢速移动
符号中两直线夹
角约为120°
符号中两直线央
角约为120°
也可表示，每转、
X为转数
值，如每
分钟30转
折线夹角约为30°
JB 3240—83

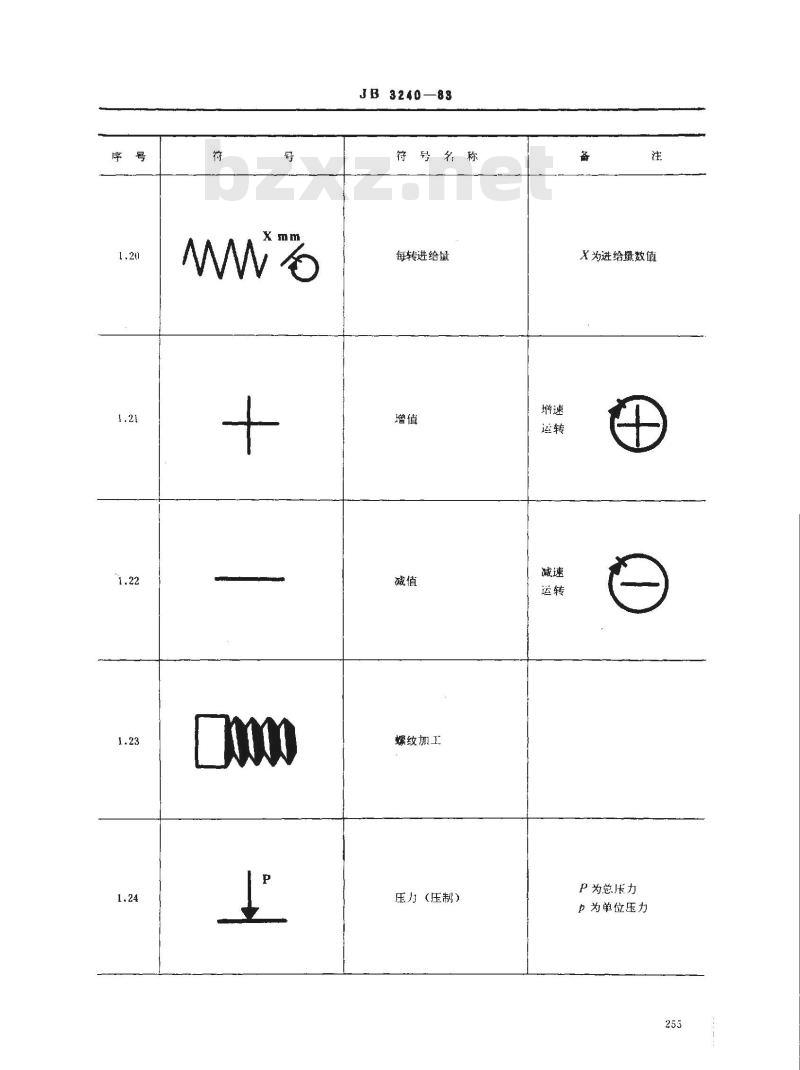

每转进给量
螺纹加工
压乃（压制）
X为进给鼠数值
P为总压力
P为单位压力
JB 3240—83
符号名称

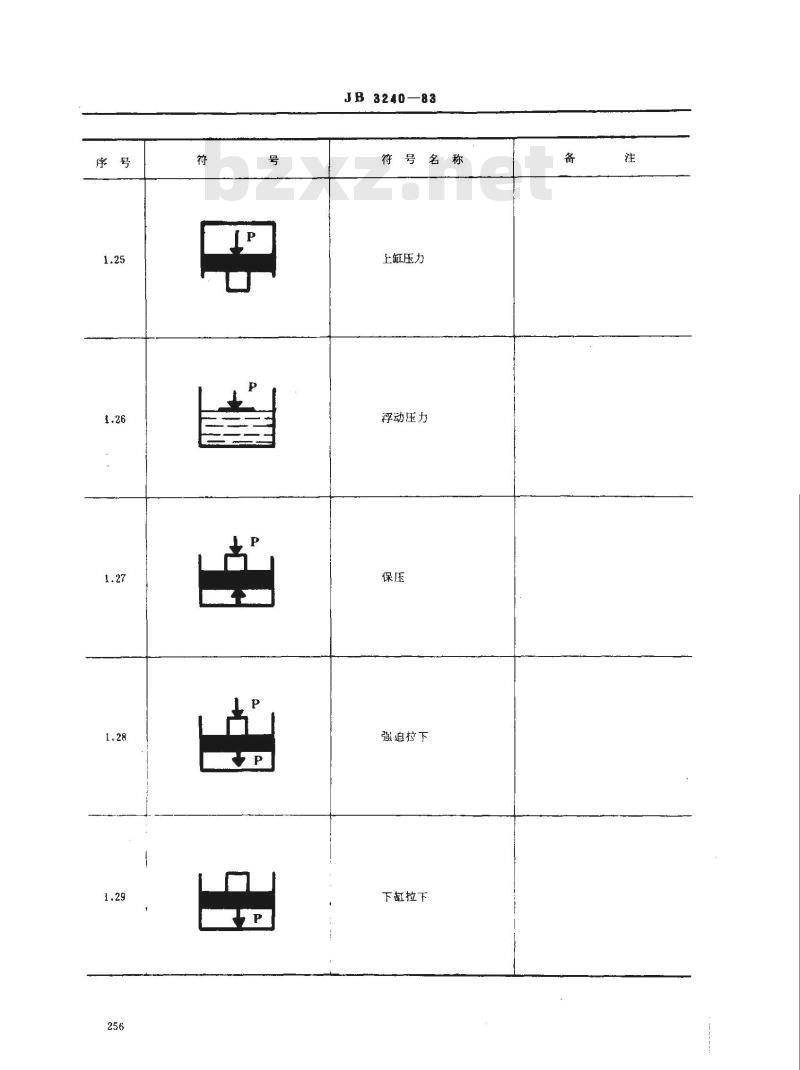

上缸压力
浮动压力
强迫拉下
下缸拉下
2元件及机构符号
JB3240—83
号名称
电动机
矩形工作台
圆形工作台
齿型离合器
性离合器
摩擦离合器
JB 3240-B3
符号名称
片式离合器bzxZ.net
照明灯
指示灯
喷液冷却
喷雾冷却
JB3240—B3
符号名称
脚踏开关
电源开关
稀油润滑
油脂润滑
液动机
泵 (通用)
冷却泵
为电符号为红色
JB3240--83
液压泵
润滑泵
鼓风机;吹出
吸尘器;吸人
过滤器
加热器
冷却装置
细过滤器用
JB 3240—83
符号名称
数字显示装置
计数器
指示仪表
（自动）测量装置
手把，手柄
蕾能器
锤落下部分
也可用
JB 3240—83
符号名称
弯管用芯棒
弯管用夹紧模
导向模
弯管用导向滚轮
三辊轴
四辊轴
闪电符号为红色
JB 3240—83
符号名称
操纵台
