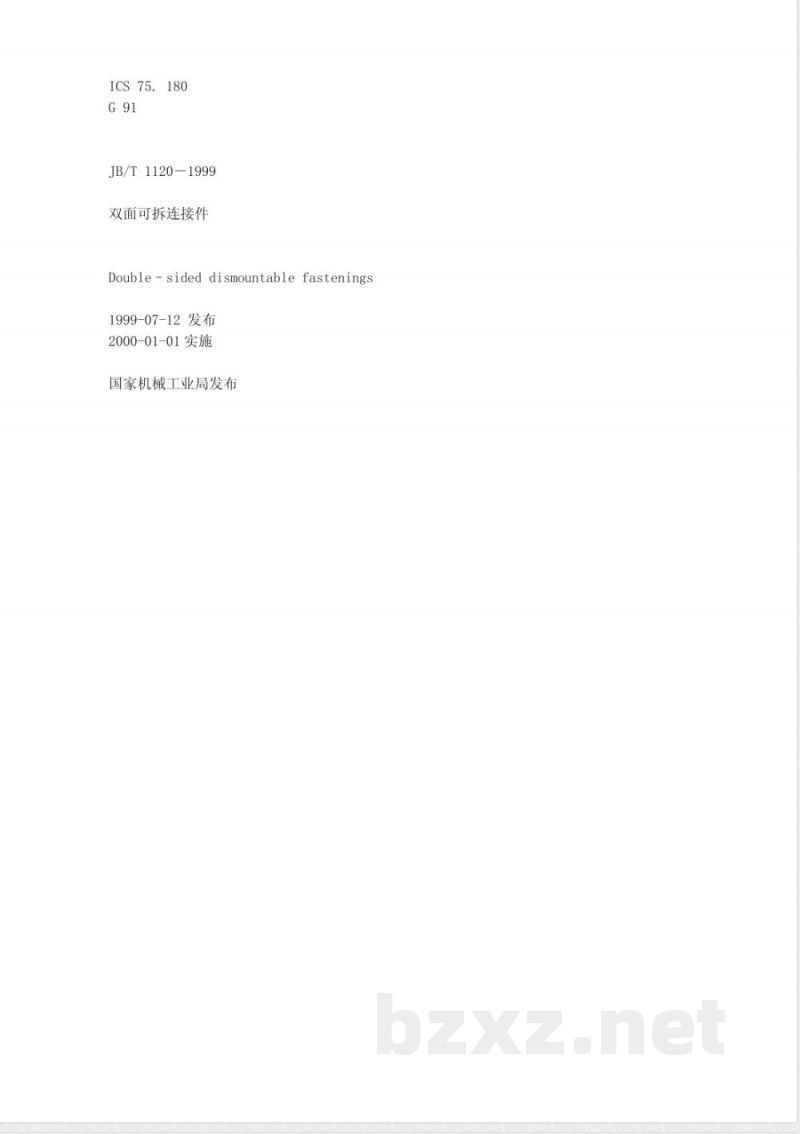

：180
JB/T1120-1999
双面可拆连接件
Double- sided dismountable fastenings1999-07-12发布
2000-01-01实施
国家机械工业局发布
：180
JB/T1120-1999
双面可拆连接件
Double- sided dismountable fastenings1999-07-12发布
2000-01-01实施免费标准下载网bzxz
国家机械工业局发布
JB/T1120-1999

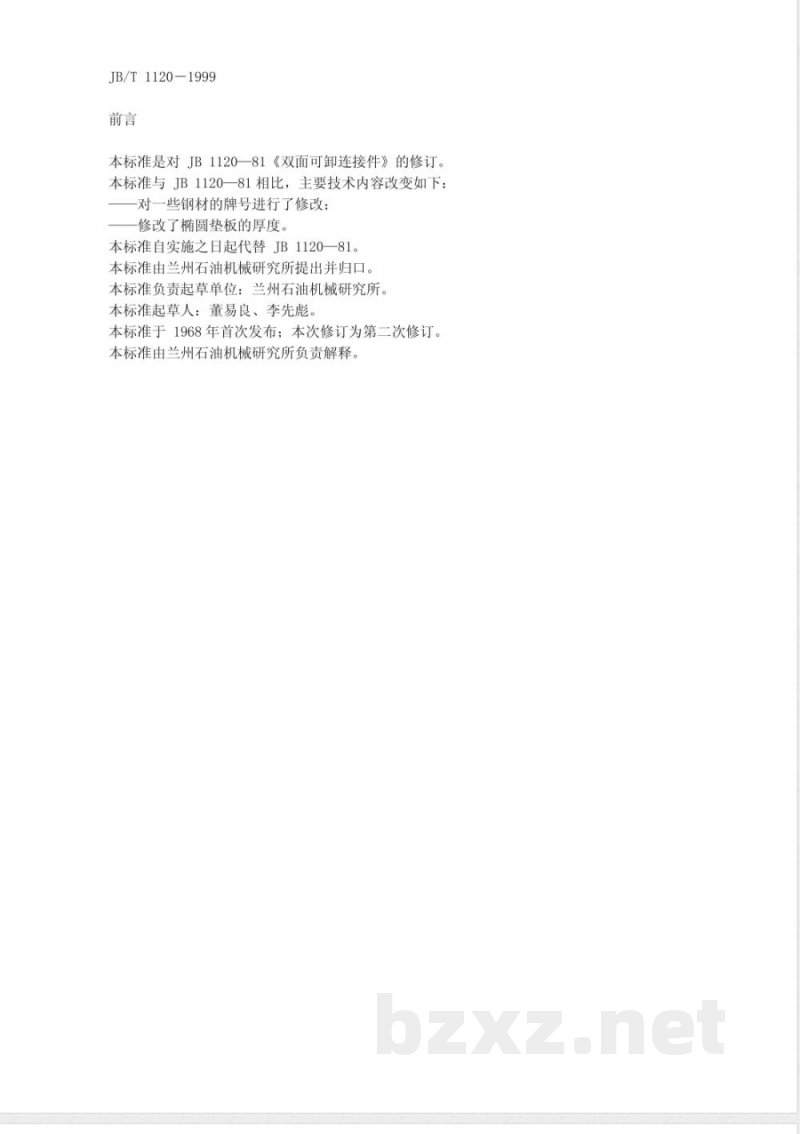

本标准是对JB1120一81《双面可卸连接件》的修订。本标准与JB1120一—81相比，主要技术内容改变如下：对一些钢材的牌号进行了修改；修改了椭圆垫板的厚度。
本标准自实施之日起代替JB1120—81。本标准由兰州石油机械研究所提出并归口。本标准负责起草单位：兰州石油机械研究所。本标准起草人：董易良、李先彪，本标准于1968年首次发布；本次修订为第二次修订。本标准由兰州石油机械研究所负责解释中华人民共和国机械行业标准
JB/T1120-1999

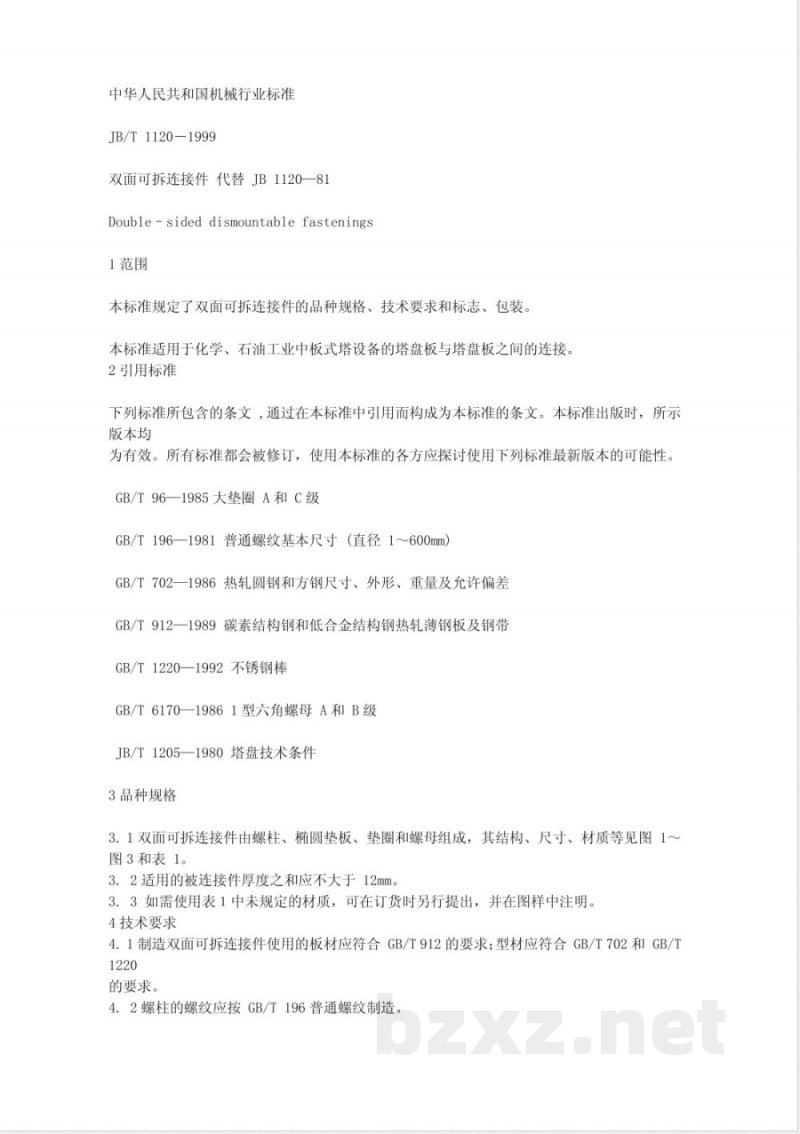

双面可拆连接件代替JB1120—81Double-sided dismountable fastenings1范围
本标准规定了双面可拆连接件的品种规格、技术要求和标志、包装。本标准适用于化学、石油工业中板式塔设备的塔盘板与塔盘板之间的连接。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均
为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T96一1985大垫圈A和C级
GB/T196一1981普通螺纹基本尺寸（直径1～600mm)GB/T702一1986热轧圆钢和方钢尺寸、外形、重量及允许偏差GB/T912一1989碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T1220—1992不锈钢棒
GB/T6170一19861型六角螺母A和B级JB/T1205—1980塔盘技术条件
3品种规格
3．1双面可拆连接件由螺柱、椭圆垫板、垫圈和螺母组成，其结构、尺寸、材质等见图1～图3和表1。
3．2适用的被连接件厚度之和应不大于12mm。3.3如需使用表1中未规定的材质，可在订货时另行提出，并在图样中注明4技术要求
4.1制造双面可拆连接件使用的板材应符合GB/T912的要求；型材应符合GB/T702和GB/T1220
的要求。

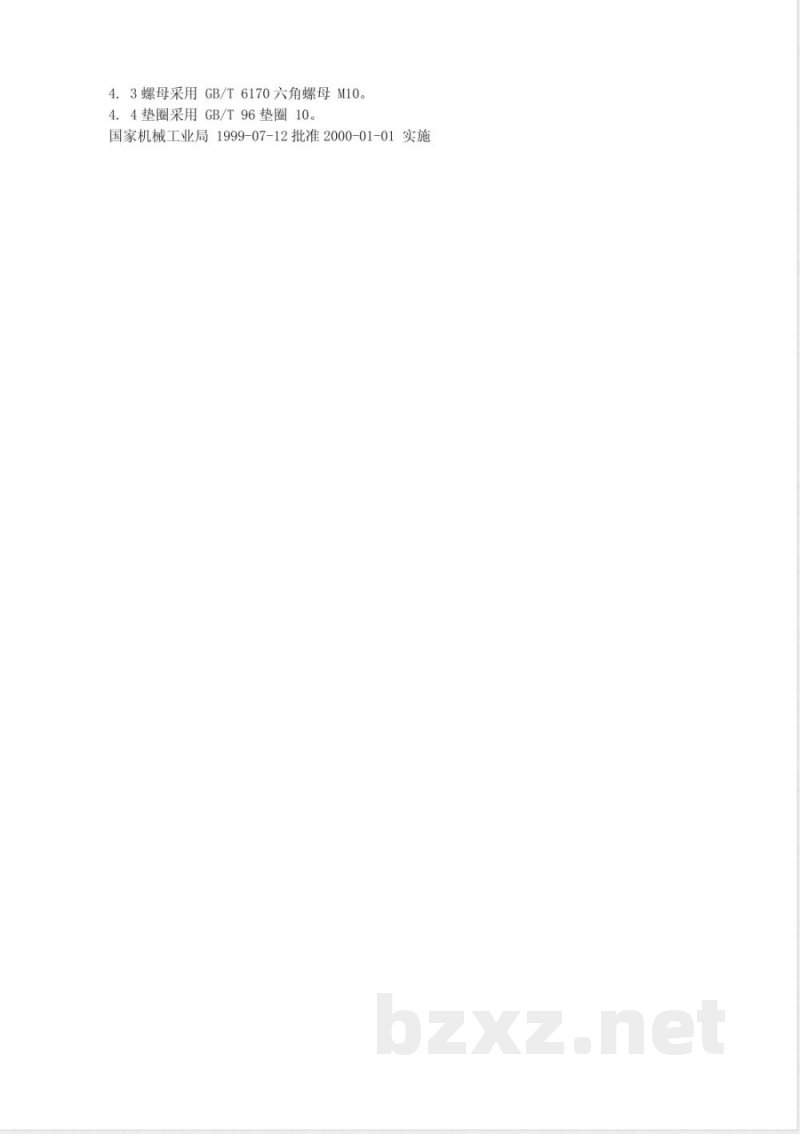

4．2螺柱的螺纹应按GB/T196普通螺纹制造4.3螺母采用GB/T6170六角螺母M10。4．4垫圈采用GB/T96垫圈10。
国家机械工业局1999-07-12批准2000-01-01实施JB/T 1120-1999
JB/T 1120-1999
图2椭圆垫板
图3螺柱
JB/T1120-1999
椭圆垫板垫圈螺柱螺母
每套重量
材质kg
量量量量
1SLA1Q235-A1Q235-A11Cr132Q235-AOCr18Ni9或0Cr18Ni9或0Cr18Ni9或0Cr18Ni9或2SLB11120.0803
OCr18Ni10Ti 0Cr18Ni10Ti 0Cr18Ni10Ti 0Crl18Ni10Ti3 SLC 10Cr17Ni12Mo21 0Cr17Ni12Mo21 0Cr17Ni12Mo2 2 0Cr17Ni12Mo25
标志、包装
5．1标志
双面可拆连接件的标记由两部分组成：一SL一表示“双面可拆连接件”；一A一表示椭圆垫板、垫圈、螺母的材质为Q235-A，螺柱材质为1Cr13；B一表示椭圆垫板、垫圈、螺柱、螺母的材质为0Cr18Ni9或0Cr18Ni10Ti；C一表示椭圆垫板、垫圈、螺柱、螺母的材质为0Cr17Ni12Mo2。标记示例：
以碳钢Q235-A为主制成的双面可拆连接件，其标记为：双面可拆连接件SLAJB/T1120一1999如用户需要，可提出在成品表面打印标记。打印方法和标记内容由供需双方商定。5.2
双面可拆连接件的验收与包装应符合JB/T1205的规定。JB/T1120-1999B/T1120-1999
中华人民共和国
机械行业标准
双面可拆连接件
JB/T1120-1999
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号邮编
100044）
开本880×12301/16印张1/2字数10,0001999年11月第一版1999年11月第一次印刷印数1-500定价5.00元
编号99—1013
