本标准规定了具有两个输入激励量的方向继电器及功率继电器的技术要求、试验方法、检验规则、标志、标签、使用说明书、包装、运输、贮存、供货成套性及质量保证。 JB/T 5861-2002 两个输入激励量的方向继电器及功率继电器 JB/T5861-2002 标准下载解压密码：www.bzxz.net

ICS29.120.70

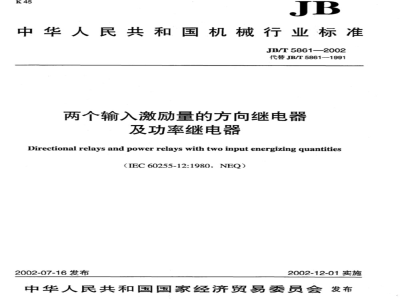

中华人民共和国机械行业标准
JB/T5861—2002
代替JB/T5861-1991
两个输入激励量的方向继电器
及功率继电器
Directional relays and power relays with two input energizing quantities（IEC60255-12:1980，NEQ）
2002-07-16发布
2002-12-01实施
中华人民共和国国家经济贸易委员会发布前言
1范围
规范性引用文件
3术语和定义
4技术要求，
4.1标准值.
动作与准确度
测试继电器特性和性能的方法
热性能要求
机械要求.
承受振动能力
承受冲击能力..
承受碰撞能力.
辅助激励量工作范围极限值
触点性能。
额定功耗，
对静态产品的附加要求
5试验方法.
5.1有关准确度与动作特性的试验5.2.热性能要求试验
5.3机械寿命.
5.4承受振动能力
5.5承受冲击能力.
5.6承受碰撞能力..
5.7承受脉冲群干扰能力
5.8承受静电放电干扰能力..
5.9承受射电磁场干扰能力..
5.10承受快速瞬变干扰能力.
5.11承受辅助激励量中断影响的能力6检验规则，
7标志、标签、使用说明书
7.1标志和数据
7.2标签和使用说明书
8包装、运输和贮存
9供货的成套性
9.1随装置供应的文件
9.2随装置供应的配套件
JB/T5861—2002
JB/T5861—2002
质量保证
功率继电器的动作特性
在给定角度下的功率继电器的动作特性。图3
方向继电器（方向角量度继电器）的动作特性图4
基准输人激励量为变量的方向继电器的动作特性他定时限功率继电器的动作时间自定时限功率继电器的动作时间定时限方向继电器的动作时间..定时限方向继电器的动作时间.
定时限方向继电器的复归时间，试验电路例图
标准值
影响量和影响因素的基准值与试验允差影响量和影响因素标称范围的标准极限值14
JB/T5861-2002
本标准与EC60255-12:1980《电气继电器第12部分：具有两个输人激励量的方向继电器和功率继电器》的一致性程度为非等效。本标准依据JB/T9568-2000《电力系统继电器、保护及自动装置通用技术条件》和在JB/T5861一1991《两个输人激励量的方向继电器及功率继电器》的基础上修订而成，主要增加了“要求”一章中4.13“对静态产品的附加要求”，第5章“检验方法”中的部分内容和第6～10章。本标准代替JB/T5861—1991。
本标准由中国机械工业联合会提出。本标准由全国量度继电器和保护设备标准化技术委员会归口。本标准由阿城继电器股份有限公司负责起草。本标准起草人：赵玉成、王艳华。本标准于1991年首次发布。
1范围
两个输入激励量的方向继电器及功率继电器JB/T5861-2002
本标准规定了具有两个输人激励量的方向继电器及功率继电器（以下简称继电器）的技术要求、试验方法、检验规则、标志、标签、使用说明书、包装、运输、贮存、供货成套性及质量保证。本标准适用于方向继电器及功率继电器，但不包括阻抗继电器。本标准中有关相角（方向）的要求，可与有关电气继电器标准中规定的其他特性（例如电流）的要求结合起来，以适用于如“方向电流继电器”等组合型产品。对于特殊情况，可由制造厂与用户协商确定或在产品标准或企业标准中规定出补充要求。本标准仅适用于新的继电器。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1.3一1997标准化工作导则第1单元：标准的起草与表述规则第3部分：产品标准编写规定GB/T2900.1—1992电工术语基本术语（neqEC60050）GB/T2900.17—1994电工术语电气继电器GB/T7261—2000继电器及装置基本试验方法GB/T14598.3一1993电气继电器第五部分：电气继电器的绝缘试验（eqvEC60255-5:1977）JB/T78281995继电器及其装置包装忙运技术条件JB/T9568一2000电力系统继电器、保护及自动装置通用技术条件3术语和定义
GB/T2900.1-1992及GB/T2900.17—1994中确立的及下列术语和定义适用于本标准。3.1
方向继电器（相角盘度继电器）directional（phaseanglemeasuring)relay一种具有两个输入激励量的继电器，按照设计要求，继电器预定仅对电流或电压与另一电流或电压基准量间的相对相位起响应。
powerrelay
功率继电器
一种具有两个输入激励量一一电流和电压的继电器，按照设计要求，继电器预定仅对功率起响应3.3
功率继电器和方向继电器的特性角characteristicangleofpoweranddirectionalrelays用矢量表示的两个输入量间的夹角，该角用以说明继电器的性能。3.4
功率继电器和方向继电器的接线角？connectionangleofpoweranddirectionalrelays1）就机电型产品而言，特性角通常为继电器呈现最大灵敏度的角度。2）一个给定的继电器可能有几个特性角。另一方面，一个给定的继电器可接成可以选择的方式，例如，通过换接，得到各种接线角、给定的特性角与给定的接线角相结合，结果使继电器的总体性能适用于某一给定的用途。1
JB/T5861—2002
即由于两回路的不同接线引起的两输人激励量间的夹角。3.5
directionalsensitivity
方向灵敏度
当一个输人激励量为它的基准值、两输人激励量间夹角为特性角时，方向灵敏度是使继电器动作的另一输入激励量的最小值。
4技术要求
4.1标准值
4.1.1输入激励量、辅助激励量与频率输人激励量、辅助激励量与频率的标准值由产品标准或企业标准按JB/T9568一2002规定。输人激励量的有效范围由产品标准或企业标准规定。4.1.2特性角与接线角
特性角与接线角由产品标准或企业标准规定。4.1.2.1特性角与接线角的值
特性角与接线角的值由产品标准或企业标准规定4.1.2.2特性角的整定范围
特性角的整定范围由产品标准或企业标准规定，4.1.3定时限
定时限无标准额定值，继电器是具有自定时限特性还是具有他定时限特性，应由产品标准或企业标准规定。
注：他定时限特性主要用于功率继电器。对于方向继电器，其特性量为角度，他定时限特性仅在特殊情况下应用。4.1.3.1自定时限继电器
该继电器的时限特性由产品标准或企业标准规定。4.1.3.2具有上升函数的他定时限继电器其定时限特性由特性曲线的形状决定。特性曲线的形状由产品标准或企业标准规定（见本标准4.3）。4.1.3.3具有下降函数的他定时限继电器其定时限特性由特性曲线的形状决定。特性曲线的形状由产品标准或企业标准规定（见本标准4.3）。他定时限继电器，其时限随特性量的增加而减少。具有下降函数的他定时限继电器，最常见的特性曲线对应于如下的公式：
式中：
理论上的动作时间：
K-表征继电器动作特性的常数；G特性量的值；
G特性量的基本值：
α—表征代数函数的指数。
根据α值，可分为3种型式：
—B型
α≤0.5;
0.5<α≤1.5;
α>1.5。
JB/T5861—2002
表1列出以上各型的标准值，如这些值不能适用时，应由产品标准或企业标准给出适合其设计的曲线特性。
标准值
注：他定时限特性主要用于功率继电器，其特性量为角度，他定时限特性仅在特殊情况下应用。4.1.4
复归时间
由产品标准或企业标准规定。
4.1.5影响量和影响因素的基准值及标称范围的标准基准值4.1.5.1影响量和影响因素的基准值与试验允差影响量和影响因素的基准值与试验允差见表2。表2影响量和影响因素的基准值与试验允差影响量和影响因素
环境温度℃
大气压力kPa
相对湿度
外磁场磁感应强度
输人激励电压
输人激励电流
输入激励量的相位角
直流中的交流分量（纹波）‘
交流中的
直流分量
整定值
平衡多相电源
特性曲线参数
整定值
电压或电流
直流中的交流分量
交流中的
直流分量
基准值*
86~106
45~75b
由产品标准或企业标准规定
试验允差
任一方向2°；对静态继电器，由产品标准或企业标准规定
任一方向不超过0.5mT
由产品标准或企业标准规定
应给出特性角或特性角的整定范围额定值
由产品标准或企业标准规定
畸变系数2%=f
峰值的2%
交流峰值的5%
由产品标准或企业标准规定
由产品标准或企业标准规定
额定值
额定值
由产品标准或企业标准规定
畸变系数2%t
峰值的2%
交流峰值的5%
特殊应用的条件或继电器的特性可能需要使用非标准值，这时，产品标准或企业标准应规定基准值及偏差。例如，特殊应用可能需要采用40℃作为环境温度的基准值以代替20℃。3
JB/T5861—2002
表2(续）
试验期间温度变化时，只要不出现凝结水汽，这一温度范围可以超过。对方向继电器，当测量时间与灵敏度时，必须取一个基准相位角。如继电器的性能与频率无关，偏差可以大些：如继电器与频率有很大关系而且要求高准确度时，可以规定较小的偏差。
如果性能与波形关系紧密，可以规定较小的偏差。畸变系数，从非正弦形周期量中减去基波所得的谐波有效值与非正弦量有效值的比，通常用百分数表示。8
直流中的交流分量：直流电源的纹波含量为最大瞬时值与最小瞬时值之差同直流分量的比值，用百分数表示，直流分量是波形的平均值。
有时，经制造厂和用户双方同意，可能需要采用较小的偏差。对于特殊的继电器，要对一-只继电器进行多项测量时，取哪一个输人电流为基准条件，应由产品标准或企业标准规定。
自热：当继电器安装在自热很显著（即：由自热引起的准确度变化达到准确度等级指数的同一数量级甚或大于它）的正常工作处所时，应由产品标准或企业标准规定继电器的自热效应的基准条件。在产品标准或企业标准中没有给出任何特殊要求时，应适用下列要求：多相对称系统的各个电压（任何两相之间和每相与中性点间）的差异不应大于各该电压平均值的1%；各相电流的差异不应大于系统电流平均值的1%；每一相电流与相（对中性点）电压间的夹角应相同，其公差为2°电角。影响量和影响因素标称范围的极限值4.1.5.2
影响量和影响因素标称范围的极限值列于表3，在此标称范围内装置应可靠工作。表3
影响量和影响因素
环境温度
大气压力
相对湿度
外磁场
输人激励电压
输人激励电流
输入激励量间的相角
频率Hz
交流中的直
流分量
整定值
暂态?
曲线的整定参数
整定值
电压或电流
影响量和影响因素标称范围的标准极限值标称范围
-25~+40*
0~+45，10~+50，
80~100
最湿月的最大相对湿度为90%，同时该月的月平均最低温度为25℃，并且在产品上不应形成凝露或结冰
离基准位置任一方向5°；对静态继电器，由产品标准或企业标准规定由产品标准或企业标准规定
见表2注*
由产品标准或企业标准规定
额定值±2%
由产品标准或企业标准规定
由产品标准或企业标准规定
除基准整定值外的所有整定值
由产品标准或企业标准规定
除基准整定值外的所有整定值
由产品标准或企业标准规定
辅助激
影响量和影响因素
直流中的交流分量（纹波）
表3（续）
直流额定值的0%～12%
标称范围
JB/T5861-2002
当安装在各自壳子里的一个或几个继电器，都又安装在一个附加的壳子里或一个小的封闭空间里时，环境温度标称范围的上限一般应高一些，例如55℃。在继电器内部，要求既不疑结水汽，也不结冰。如果交流中直流暂态分量很显著，即其影响与准确度等级指数为同一数量值或大于它时，产品标准或企业标准应规定进行校正时的条件和交流中直流督态分量的影响4.1.6影响量和影响因素极端范围极限值温度极端范围的极限值为一25℃和十70℃。在运输、贮存和安装的条件下，不加激励量的产品应能耐受此范围内的温度变化，不应出现不可逆变化的损坏。
4.1.7特性量和整定范围
特性量和整定范围皆无标准额定值，这些值以及整定范围的极限值应由产品标准或企业标准规定4.1.8复归值与退出值
复归值与退出值，由产品标准或企业标准按以下原则规定：对功率继电器，应以比例或百分比形式规定。对方向继电器，应在临界条件处用度数规定。4.2动作与准确度
4.2.1动作
4.2.1.1动作特性
制造厂应给出继电器在基准条件（包括基准整定值）下的动作特性，如果合适，可用特性角和接线角的综合效应来表示。
4.2.1.2动作时间与复归时间
继电器在基准条件下（包括基准整定值）的动作时间与复归时间以及输人激励量的初始值与最终值，应由产品标准或企业标准规定。4.2.1.3有效范围
电压、电流及相位角的有效范围，应由产品标准或企业标准规定。4.2.1.4基准整定值
产品标准或企业标准应规定继电器基准整定值，其余的整定值皆看作为影响因素。4.2.1.5输出电路
产品标准或企业标准应规定在基准条件下，当输人激励量中任一量为零，而另一量为规定值时，继电器输出电路的状态。
4.2.2准确度
对功率继电器和方向继电器，在基准条件下继电器的动作特性，对定时限继电器的他定时限及自定时限应考虑准确度。
对于准确度，应由产品标准或企业标准规定在基准条件下所有类型继电器的指定误差。当指定误差用百分数表示时，其值应从下列数列选取：0.5、1.0、1.5、2.5、5.0、7.5、10、20。4.2.2.1动作特性
动作特性的准确度，可用图1～图4所示的图示法，由有效范围的最大与最小临界线来表示；也可用由产品标准或企业标准规定的其他方法，包括除图示法以外的其他方法表示。4.2.2.2动作时间与复归时间
动作时间与复归时间的准确度，可用图5～图9所示的图示法，由有效范围上的最大与最小临界线来表示：也可用由产品标准或企业标准规定的其他方法，包括除图示法以外的其他方法表示。5
JB/T5861—2002
无功功率
不动作区
—表示U为100%额定电压时的误差极限和变差；表示U为k%额定电压时的误差极限和变差：..--表示U为k2%额定电压时的误差极限和变差；kz理论特性
动作区
有功功率
G一他定时限特性继电器的基本值A-理论动作值。
图1功率继电器的动作特性
4.3测试继电器特性和性能的方法除非另有规定，其试验方法应按第5章的规定进行。4.3.1动作特性
动作特性见图1～图4，以图示方式给出，可用除图示法以外的其他方法表示。对功率继电器和方向继电器，均给出了表示动作特性的两种不同的方法。在这两种方法中，对每种类型继电器，优先选用第一种方法（见图1和图3）。
4.3.2动作时间
功率继电器与方向继电器的动作时间，用图5图8的图示形式给出。4.3.3复归时间
功率继电器与方向继电器的复归时间，用图9的图示形式表示。4.4热性能要求
4.4.1最高允许温度
在5.2规定的条件下，激励电路绝缘材料的最高温度不应超过JB/T9568一2002中相应等级的允许值。对JB/T9568一2002中尚未包括的新的绝缘材料，如能保证相同的安全度，则可以使用最高温度要求的情况继电器内其他部件或材料的最高温度，不应超过由元件的相应标准所指定的数值。评定最高允许温度的周围环境温度，应由产品标准或企业标准规定是20℃、40℃或50℃。注：按上述要求，对于不同的环境温度，不要求温升值相等。4.4.2输入激励量的连续耐热极限值和短期耐热极限值其耐热极限值的最高温度的要求适用于产品的所有整定值。4.4.2.1对连续工作的继电器
对该继电器的所有输人激励电路，应由产品标准或企业标准规定激励量连续施加的最大容许值。除制造厂另有说明外，当给定一个输人激励量的连续施加的最大容许值时，其余输人激励量均为额定值。6
功率（动作电平）为常数的轨连有效范围
动作范围
JB/T5861—2002
功率继电器在
标准条件下免费标准下载网bzxz
(cos@=1)
的动作边界
注1：图2中具有有效范围的量为U、I、（这些量中的一个或多个可能考虑为影响因素）：如果所有的U、和小的数值在其有效范围内，例如：1为（0.05～10）1，U为（0.01～1.25）U，Φ为土85°，且功率电平为制造厂所规定值的土E%时，继电器将动作。和U的有效范围限制Φ的范围在所要求的范围以内时，则@的有效范围不必给出。注2：图2是按过功率继电器动作特性而作出，对欠功率继电器，本方法也可使用。图2在给定角度下的功率继电器的动作特性理论边界值
不动作区
动作区
1201101009080
基准输人激励量为100%，额定值时的边界：-基准输人激励量为%，额定值时的边界：60
动作与不动作不明确的区域
30由间心描述非基准
输人激励量的大小
输人激励量的基准失量
非基准输人激励量的方向
基准输人激励量为处%，额定值时的边界：k图3方向继电器（方向角量度继电器）的动作特性
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
