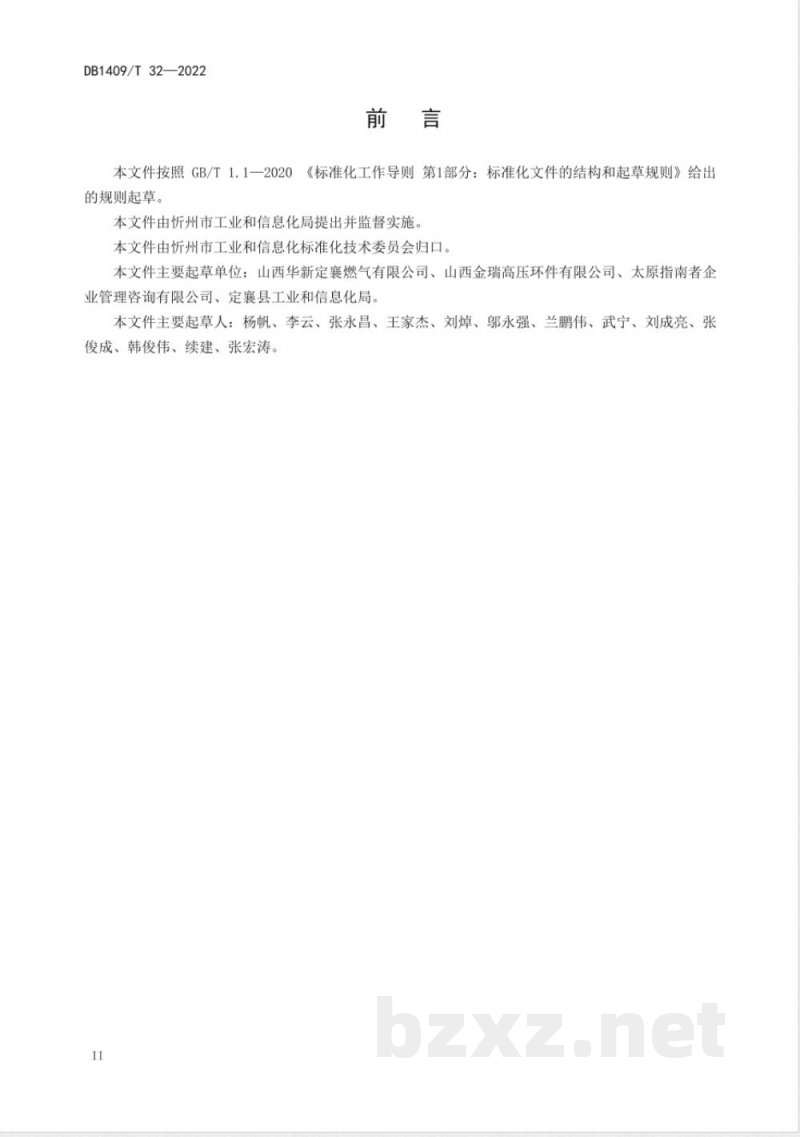

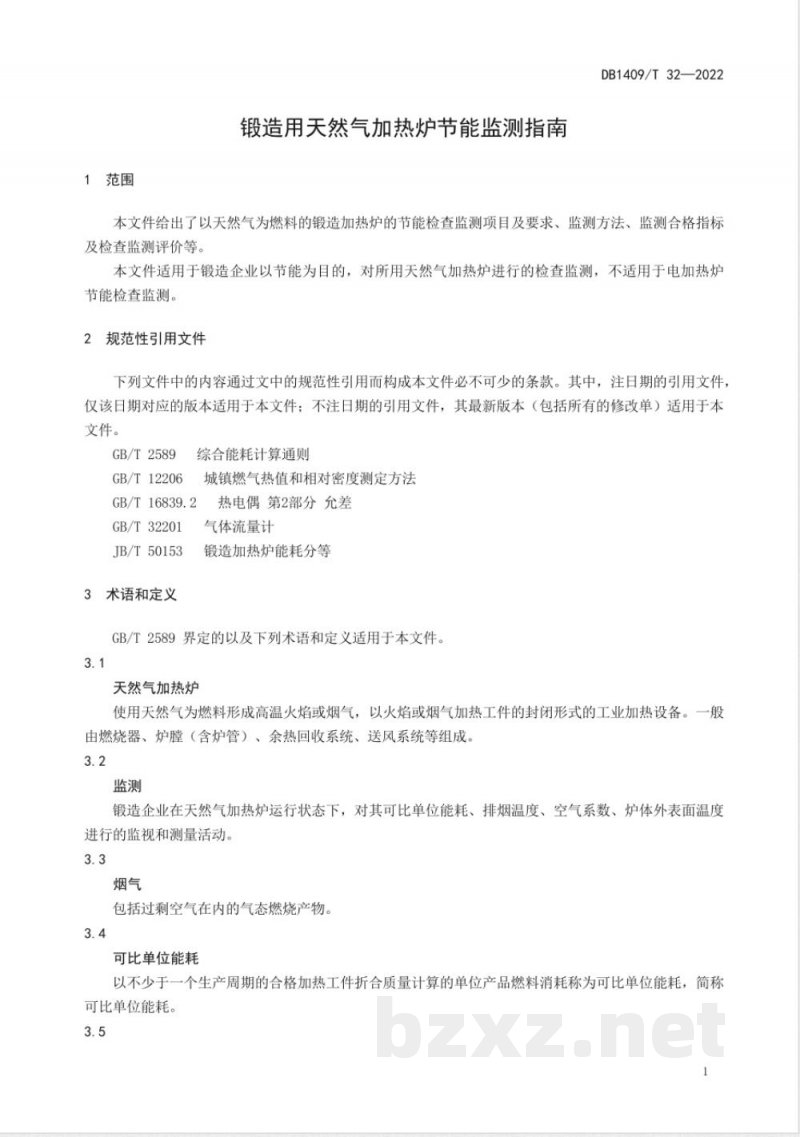

ICS 75.060 E24 DB1409 忻州市地方标准 DB1409/T32—2022 锻造用天然气加热炉节能监测指南 2022-12-14发布 2023-02-14实施 忻州市市场监督管理局发布 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件由忻州市工业和信息化局提出并监督实施，由忻州市工业和信息化标准化技术委员会归口。 本文件主要起草单位：山西华新定襄燃气有限公司、山西金瑞高压环件有限公司、太原指南者企业管理咨询有限公司、定襄县工业和信息化局。 本文件主要起草人：杨帆、李云、张永昌、王家杰、刘焯、邬永强、兰鹏伟、武宁、刘成亮、张俊成、韩俊伟、续建、张宏涛。 1 范围 本文件给出了以天然气为燃料的锻造加热炉的节能检查监测项目及要求、监测方法、监测合格指标及检查监测评价等内容。 本文件适用于锻造企业以节能为目的，对所用天然气加热炉进行的检查监测，不适用于电加热炉的节能检查监测。 2 规范性引用文件 下列文件中的内容通过规范性引用构成本文件必不可少的条款。凡是注日期的引用文件，仅该日期对应的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2589 综合能耗计算通则 GB/T 12206 城镇燃气热值和相对密度测定方法 GB/T 16839.2 热电偶 第2部分：允差 GB/T 32201 气体流量计 JB/T 50153 锻造加热炉能耗分等 3 术语和定义 GB/T 2589界定的以及下列术语和定义适用于本文件。 3.1 天然气加热炉 使用天然气为燃料形成高温火焰或烟气，以火焰或烟气加热工件的封闭式工业加热设备。一般由燃烧器、炉膛（含炉管）、余热回收系统、送风系统等组成。 3.2 监测 锻造企业在天然气加热炉运行状态下，对其可比单位能耗、排烟温度、空气系数、炉体外表面温度进行的监视和测量活动。 3.3 烟气 包括过剩空气在内的气态燃烧产物。 3.4 可比单位能耗 以不少于一个生产周期的合格加热工件折合质量计算的单位产品燃料消耗。 3.5 空气系数 燃烧1 kg燃气实际供给的空气质量与理论上完全燃烧1 kg燃气所需空气质量之比。 4 检查监测项目及要求 4.1 检查项目 4.1.1 天然气加热炉运行状况检查项目包括： a）检查天然气加热炉运行是否正常，设备配置和使用是否合理； b）检查交流接触器、电动机、风机等设备是否存在国家明令淘汰的产品或落后产能； c）检查天然气加热炉是否具有完整的设备台账、运行记录、检修和改造记录等技术档案。 4.1.2 天然气加热炉及其保温材料、节能监测设施检查项目包括： a）监控仪表配备是否齐全； b）加热炉保温材料是否完好； c）炉体外形及附属设备是否完好； d）传动装置是否灵活可靠； e）是否配置经济燃烧的调节装置； f）是否配备氧量表、排烟温度表等监测仪表； g）是否配备符合要求的余热、余能资源回收利用装置。 4.1.3 操作人员及作业检查项目包括： a）是否制定经济燃烧操作规程； b）主要操作人员是否具备培训合格证及上岗资质。 4.2 监测项目 锻造用天然气加热炉节能监测项目包括： — 可比单位能耗； — 排烟温度； — 空气系数； — 炉体外表面温度。 4.3 监测仪器 4.3.1 可比单位能耗监测仪器 应采用天然气流量计等设备，并符合GB/T 32201等相关标准要求。 4.3.2 排烟温度监测仪器 应采用插入式热电偶等设备，其允差应符合GB/T 16839.2的规定；若不适用该标准，允差应不大于被测温度的±1%。 4.3.3 空气系数监测仪器 应采用烟气分析仪，其示值误差不大于±5%，且1小时内示值变化不超过5%。 4.3.4 炉体外表面温度监测仪器 应选用符合测量精度要求的温度测量仪器进行检测。
