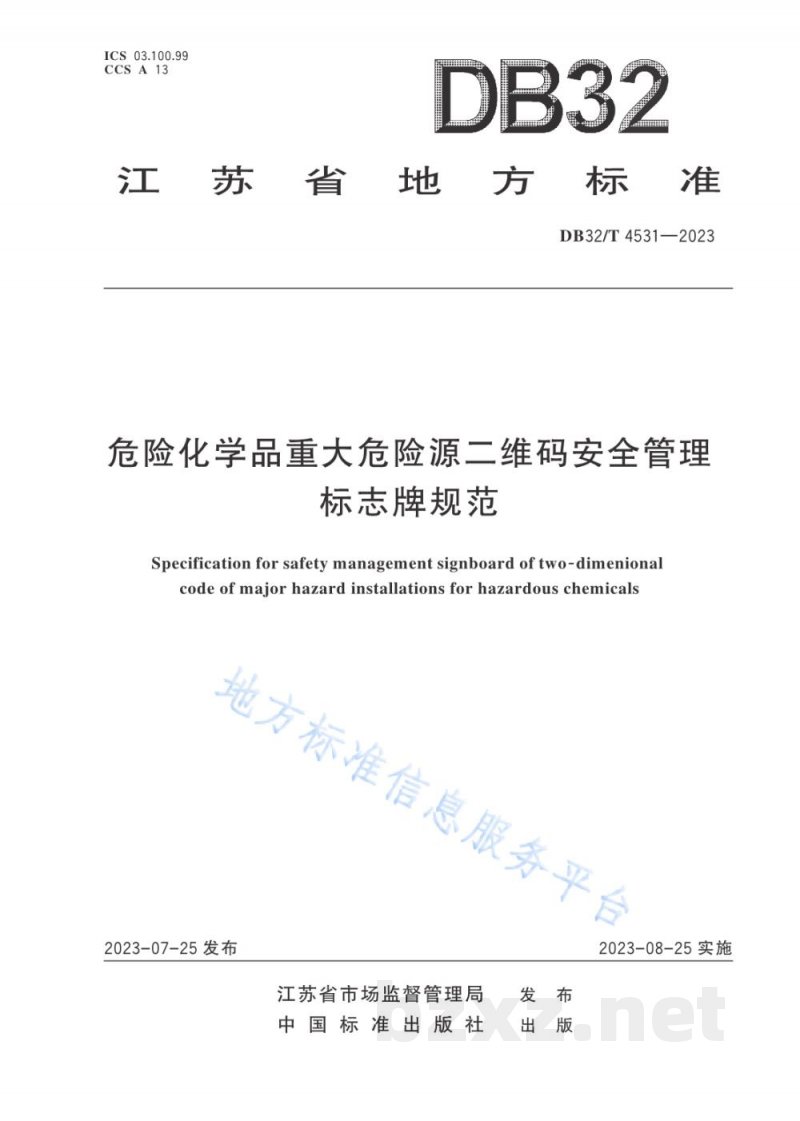

ICS 03.100.99
CCS A13
DB32
江苏省地方标准
DB32/T 4531—2023
危险化学品重大危险源二维码安全管理标志牌规范
Specification for safety management signboard of two-dimensional code of major hazard installations for hazardous chemicals

2023-07-25 发布
2023-08-25 实施

江苏省市场监督管理局
中国标准出版社

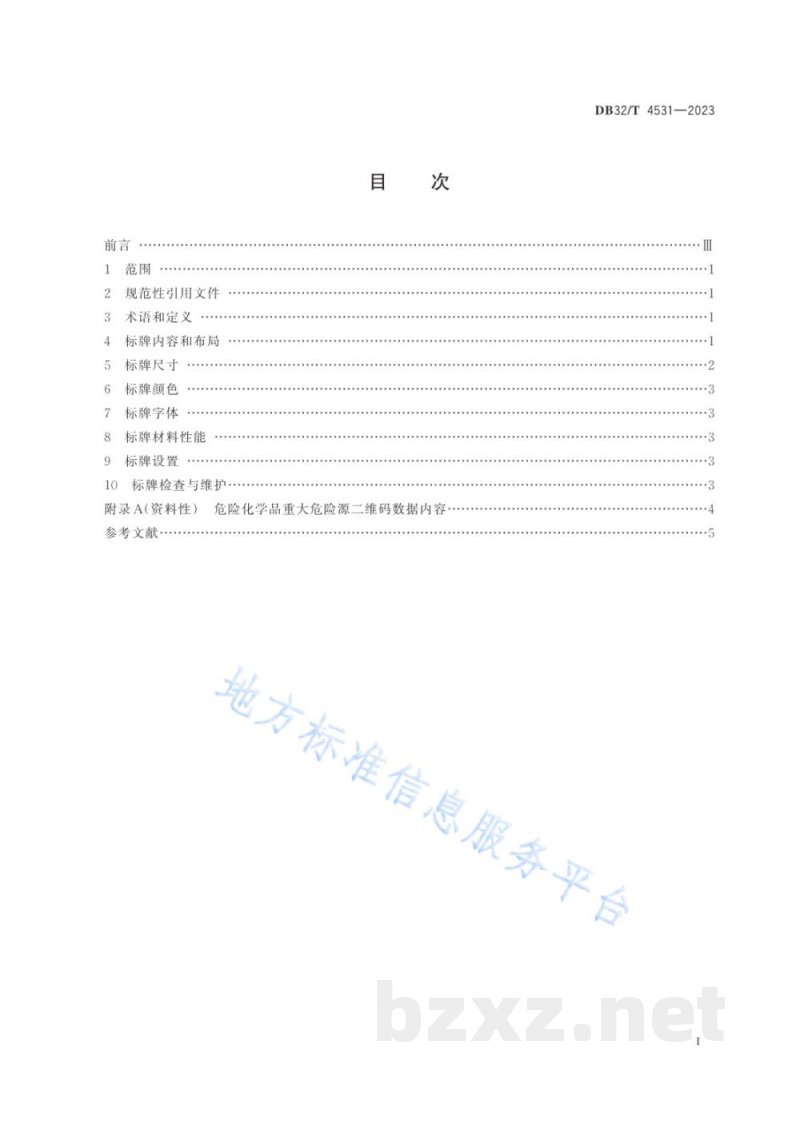

目次

前言
1 范围
2 规范性引用文件
3 术语和定义
4 标牌内容和布局
5 标牌尺寸
6 标牌颜色
7 标牌字体
8 标牌材料性能
9 标牌设置
10 标牌检查与维护
附录A（资料性）危险化学品重大危险源二维码数据内容
参考文献

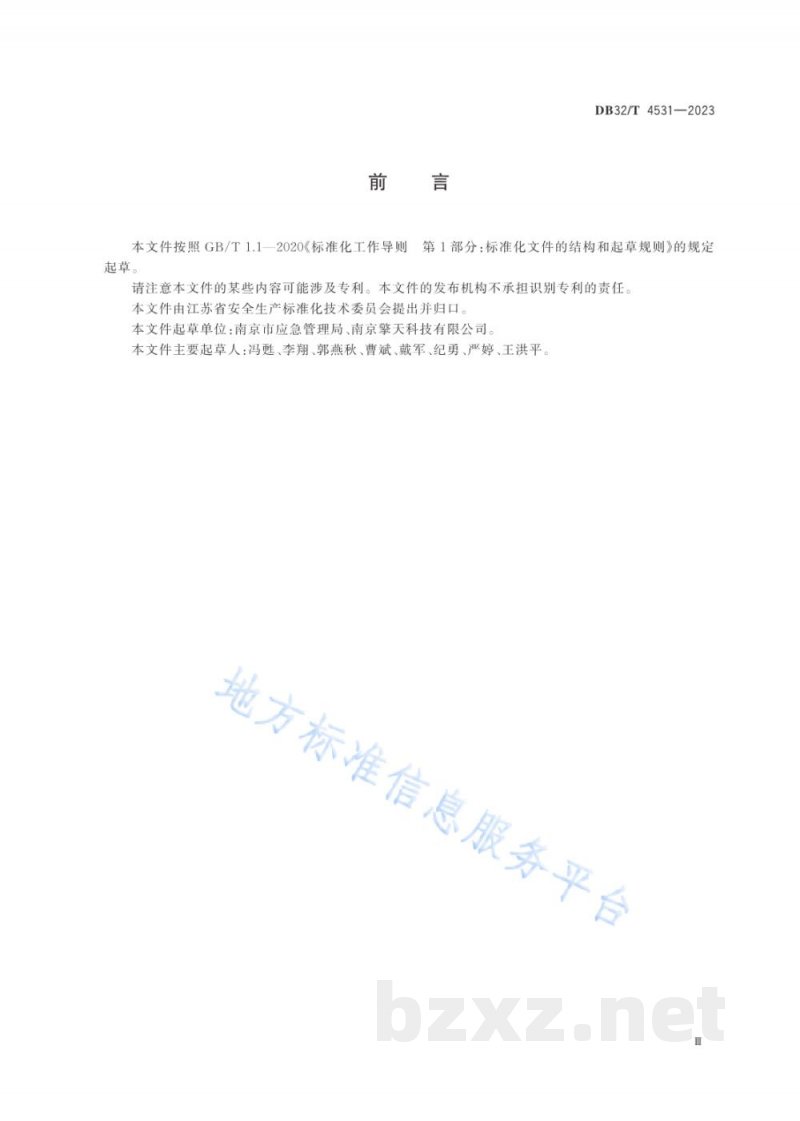

前言

本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由江苏省安全生产标准化技术委员会提出并归口。
本文件起草单位：南京市应急管理局、南京擎天科技有限公司。
本文件主要起草人：冯、李翔、郭燕秋、曹斌、戴军、纪勇、严婷、王洪平。

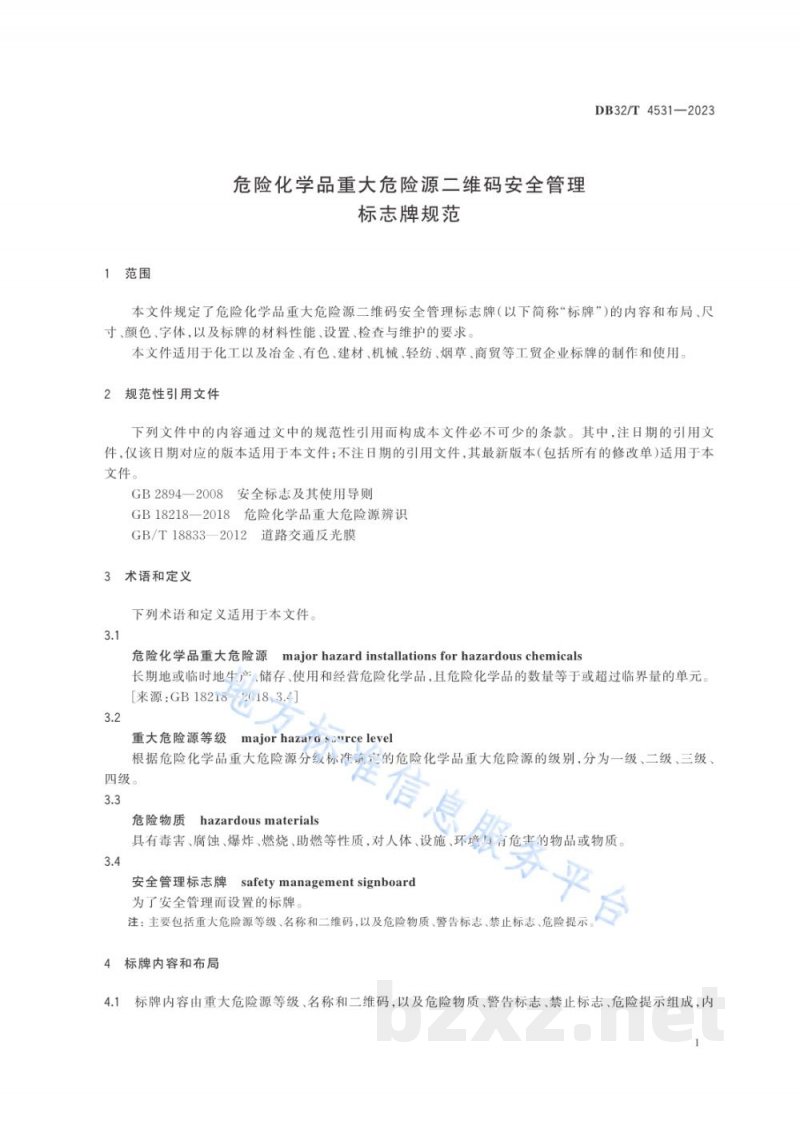

1 范围

本文件规定了危险化学品重大危险源二维码安全管理标志牌（以下简称“标牌”）的内容和布局、尺寸、颜色、字体，以及标牌的材料性能、设置、检查与维护的要求。
本文件适用于化工以及冶金、有色、建材、机械、轻纺、烟草、商贸等工贸企业标牌的制作和使用。

2 规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 2894—2008 安全标志及其使用导则
GB 18218—2018 危险化学品重大危险源辨识
GB/T 18833—2012 道路交通反光膜

3 术语和定义

下列术语和定义适用于本文件。

3.1 危险化学品重大危险源 major hazard installations for hazardous chemicals
长期地或临时地生产、储存、使用和经营危险化学品，且危险化学品的数量等于或超过临界量的单元。
[来源：GB 18218—2018, 3.4]

3.2 重大危险源等级 major hazard source level
根据危险化学品重大危险源分级标准确定的危险化学品重大危险源的级别，分为一级、二级、三级、四级。

3.3 危险物质 hazardous materials
具有毒害、腐蚀、爆炸、燃烧、助燃等性质，对人体、设施、环境有危害的物品或物质。

3.4 安全管理标志牌 safety management signboard
为了安全管理而设置的标牌。
注：主要包括重大危险源等级、名称和二维码，以及危险物质、警告标志、禁止标志、危险提示。

4 标牌内容和布局

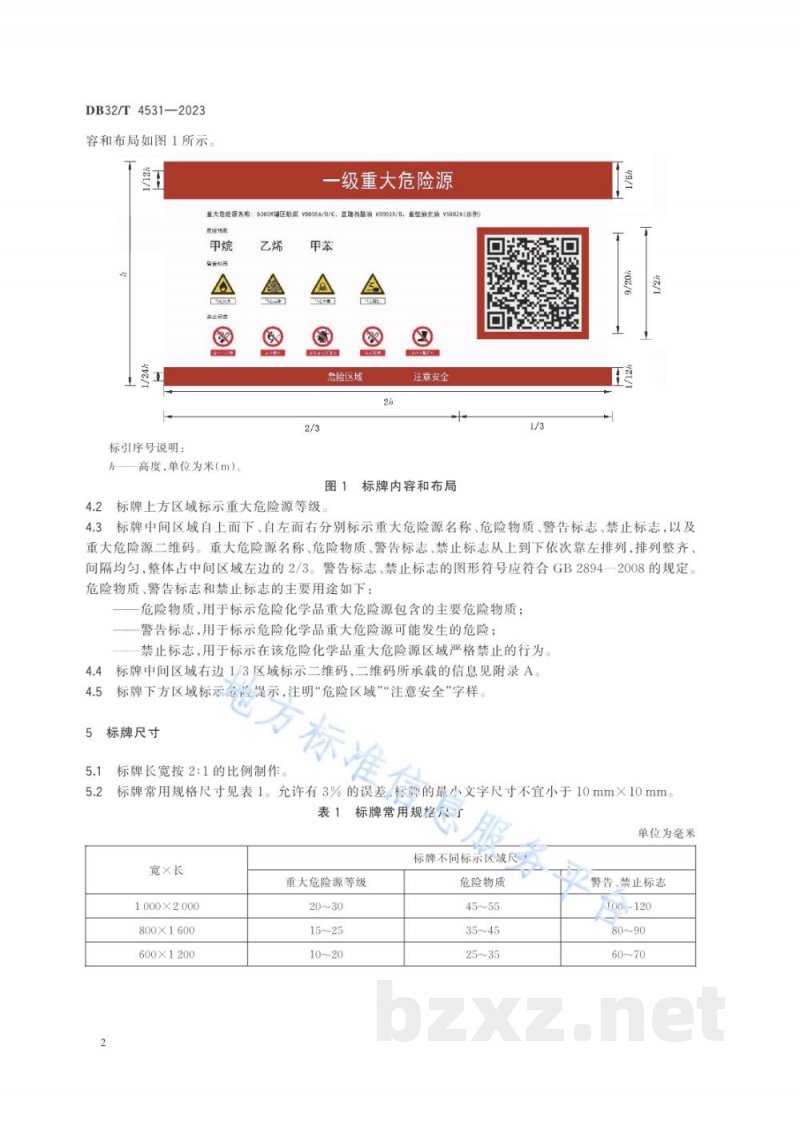

4.1 标牌内容由重大危险源等级、名称和二维码，以及危险物质、警告标志、禁止标志、危险提示组成，内容和布局如图1所示。

图1 标牌内容和布局
（注：图中示意了标牌布局，上方为等级，中间左侧为名称、物质、标志，中间右侧为二维码，下方为提示语）
标引序号说明：
1——重大危险源等级；
2——重大危险源名称；
3——危险物质；
4——警告标志；
5——禁止标志；
6——二维码；
7——危险区域提示；
8——注意安全提示。

4.2 标牌上方区域标示重大危险源等级。

4.3 标牌中间区域自上而下、自左而右分别标示重大危险源名称、危险物质、警告标志、禁止标志，以及重大危险源二维码。重大危险源名称、危险物质、警告标志、禁止标志从上到下依次靠左排列，排列整齐、间隔均匀，整体占中间区域左边的2/3。警告标志、禁止标志的图形符号应符合GB 2894—2008的规定。危险物质、警告标志和禁止标志的主要用途如下：
a) 危险物质，用于标示危险化学品重大危险源包含的主要危险物质；
b) 警告标志，用于标示危险化学品重大危险源可能发生的危险；
c) 禁止标志，用于标示在该危险化学品重大危险源区域严格禁止的行为。

4.4 标牌中间区域右边1/3区域标示二维码，二维码所承载的信息见附录A。

4.5 标牌下方区域标示示范性提示，注明“危险区域”“注意安全”字样。

5 标牌尺寸

5.1 标牌长宽按2:1的比例制作。

5.2 标牌常用规格尺寸见表1。允许有3%的误差。标牌的最小文字尺寸不宜小于10mm×10mm。

表1 标牌常用规格尺寸
单位为毫米

项目 | 1000×2000 | 800×1600 | 600×1200
重大危险源等级 | 20~30 | 15~25 | 10~20
危险物质 | 45~55 | 35~45 | 25~35
警告、禁止标志 | 100~120 | 80~90 | 60~70
二维码 | 200~300 | 160~240 | 120~180
提示文字 | 30~40 | 25~35 | 20~30

6 标牌颜色

6.1 标牌背景色宜为白色或浅灰色，文字及图形符号颜色应符合GB 2894—2008的规定。

7 标牌字体

7.1 标牌文字宜采用黑体或宋体，字体清晰、易读。

8 标牌材料性能

8.1 标牌材料应具有耐腐蚀、耐候、耐磨等性能，适应室外环境使用要求。

9 标牌设置

9.1 标牌应设置在重大危险源区域显著位置，便于人员识别。

10 标牌检查与维护

10.1 应定期检查标牌状况，确保标牌清晰、完整、牢固。

附录A（资料性）
危险化学品重大危险源二维码数据内容

二维码应包含以下数据内容：
a) 重大危险源名称；
b) 重大危险源等级；
c) 主要危险物质及其临界量；
d) 安全管理单位及联系方式；
e) 应急措施提示。

参考文献

[1] GB/T 1.1—2020 标准化工作导则 第1部分：标准化文件的结构和起草规则
[2] GB 2894—2008 安全标志及其使用导则
[3] GB 18218—2018 危险化学品重大危险源辨识
[4] GB/T 18833—2012 道路交通反光膜
