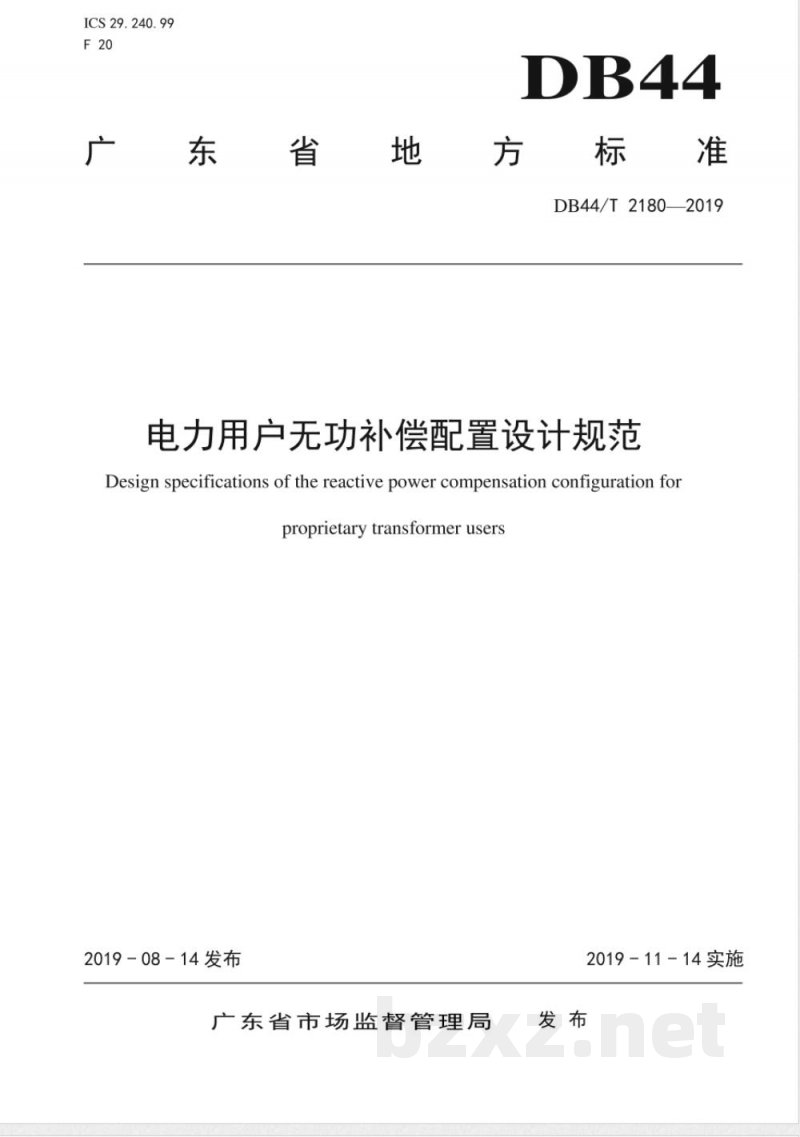

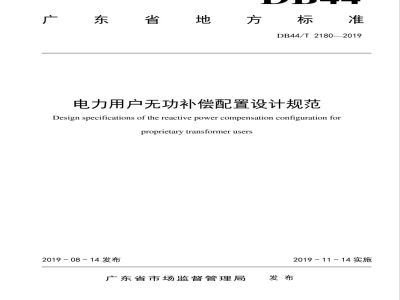

DB44/T2180—2019 电力用户无功补偿配置设计规范 前言 本标准按照GB/T1.1-2009《标准化工作导则 第1部分：标准的结构和编写》规定起草。请注意本标准的某些内容可能涉及专利，本标准发布机构不承担识别专利的责任。本标准由广东省低碳管理标准化技术委员会提出并归口管理，起草单位包括：中国能源建设集团广东省电力设计研究院有限公司、武汉大学、广东省标准化研究院、武汉国想电力科技股份有限公司。主要起草人：张学昶、李晓明、邵琴、任松文、陈志刚、孙浩、徐剑、杨玲君、彭家志、赵婧、刘振盛。 1. 范围 本标准规定了电力用户无功补偿配置设计的总则、分类、电力用户无功补偿设计容量与主要性能要求、电力用户无功补偿典型配置等内容。适用于供电电压等级在20kV及以下、变压器容量在100kVA及以上的电力用户无功补偿配置设计，也适用于电网公用变压器的无功补偿配置设计。 2. 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T9089.1 户外严酷条件下的电气设施 第1部分：范围和定义 GB/T9089.2 户外严酷条件下的电气设施 第2部分：一般防护要求 GB/T12326 电能质量 电压波动和闪变 GB/T14549 公用电网谐波 GB/T50227-2017 并联电容器装置设计规范 3. 术语和定义 3.1 无功补偿装置：由电容器、电抗器及相应的电气一次和二次配套元件组成，用于补偿无功功率的装置。 3.2 无功补偿容量：无功补偿装置的额定容性无功容量和感性无功容量。 3.3 抗谐波：无功补偿装置在一定的谐波环境下安全可靠工作，不产生和放大谐波。 3.4 零过渡过程：在电容器投切过程中，通过检测和控制技术，使系统的动态电压和电流的非周期分量接近零，不产生过电压和过电流。 4. 总则 4.1 补偿原则：采用并联电力电容器作为无功补偿装置时，宜就地平衡补偿，并符合下列要求： - 低压部分的无功功率应由低压电容器补偿。 - 高压部分的无功功率宜由高压电容器补偿。 - 容量较大、负荷平稳且经常使用的用电设备的无功功率应单独就地补偿。 - 补偿基本无功功率的电容器组应在配变电所内集中补偿。 - 按分散补偿和就地平衡原则设置的补偿装置，不得向电网倒送无功。 4.2 规定功率因数：供电电压等级在20kV及以下，变压器容量在100kVA以上的电力用户功率因数应达到0.95以上，其他电力用户功率因数应达到0.90以上。 4.3 补偿方式： - 集中补偿：在容量为100kVA及以上的配电变压器0.4kV侧配置集中无功补偿装置，技术要求应符合5.2规定，容量配置应符合6.1规定，功率因数应符合4.2规定。 - 分散和就地补偿：在容量为100kVA及以上的变压器侧配置分散无功补偿装置，按分散补偿和就地平衡原则进行设置。
