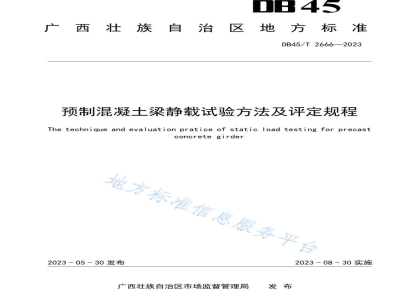

DB45/T2666-2023
预制混凝土梁静载试验方法及评定规程
The technique and evaluation practice of static load testing for precast concrete girder

广西壮族自治区地方标准
发布日期：2023-05-30
实施日期：2023-08-30

目录
1 范围
2 规范性引用文件
3 术语和定义
4 基本规定
4.1 一般规定
4.2 试验程序
4.3 试验环境
4.4 试验工况
5 仪器设备
6 试验加载
6.1 支承方式
6.2 加载方式
6.3 试验荷载
6.4 加载程序
7 试验量测
7.1 几何尺寸量测
7.2 荷载量测
7.3 竖向位移量测
7.4 应变量测
7.5 裂缝量测
8 数据计算与结果评定
8.1 一般规定
8.2 数据计算
8.3 结果评定
9 试验记录与试验报告
9.1 试验记录
9.2 试验报告
10 试验安全
附录A（规范性）
A.1 计算方法
A.2 加载方式

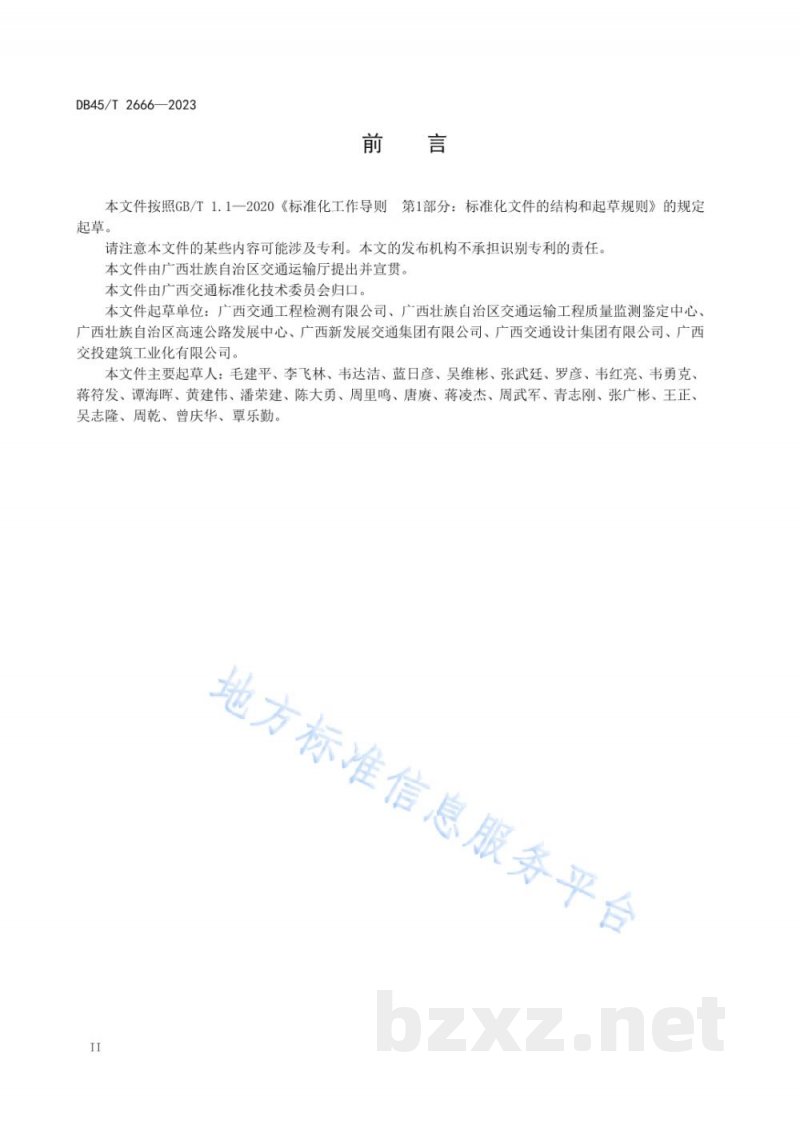

前言
本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文的发布机构不承担识别专利的责任。本文件由广西壮族自治区交通运输厅提出并宣贯。本文件由广西交通标准化技术委员会归口。
本文件起草单位：广西交通工程检测有限公司、广西壮族自治区交通运输工程质量监测鉴定中心、广西壮族自治区高速公路发展中心、广西新发展交通集团有限公司、广西交通设计集团有限公司、广西交投建筑工业化有限公司。
本文件主要起草人：毛建平、李飞林、韦达洁、蓝日彦、吴维彬、张武廷、罗彦、韦红亮、韦勇克、蒋符发、谭海晖、黄建伟、潘荣建、陈大勇、周里鸣、唐广、蒋凌杰、周武军、青志刚、张广彬、王正、吴志隆、周乾、曾庆华、覃乐勤。

1 范围
本文件界定了公路桥梁预制混凝土梁静载试验方法及评定的相关术语和定义，规定了公路桥梁预制混凝土梁静载试验方法及评定的仪器设备、试验加载、试验量测、数据计算与结果评定、试验记录与试验报告、试验安全等要求。
本文件适用于广西壮族自治区行政区域内公路工程新建、改扩建工程中的预制钢筋混凝土梁及预应力混凝土梁静载试验。

2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 7551 称重传感器
JTG F80/1 公路工程质量检验评定标准 第一册：土建工程
JTG/TJ 21-01—2015 公路桥梁荷载试验规程
JTG 3362 公路钢筋混凝土及预应力混凝土桥涵设计规范
SJ 21133 称重传感器通用规范

3 术语和定义
下列术语和定义适用于本文件。
3.1 预制混凝土梁静载试验 (static load testing for precast concrete girder)：通过施加荷载对预制混凝土梁静力特性进行检验的现场测试。[来源：JTG/TJ 21-01—2015, 2.1 修改]
3.2 荷载试验效率 (load efficiency ratio)：试验荷载所产生的效应与控制荷载效应的比值。[来源：JTG/TJ 21-01—2015, 2.1.7]
3.3 控制荷载 (control load)：[来源：JTG/TJ 21-01—2015, 2.1.4, 有修改]
3.4 试验荷载 (test load)：静载试验对预制混凝土梁施加的实际荷载值。
3.5 支点沉降 (support settlement)
