HB 4-3-2002 扩口式管接头的螺纹部分 HB4-3-2002 标准下载解压密码：www.bzxz.net

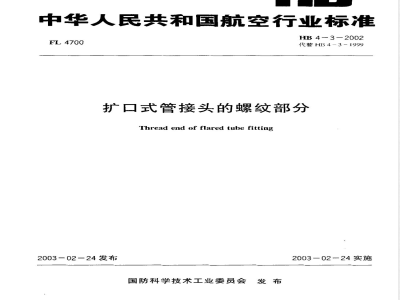

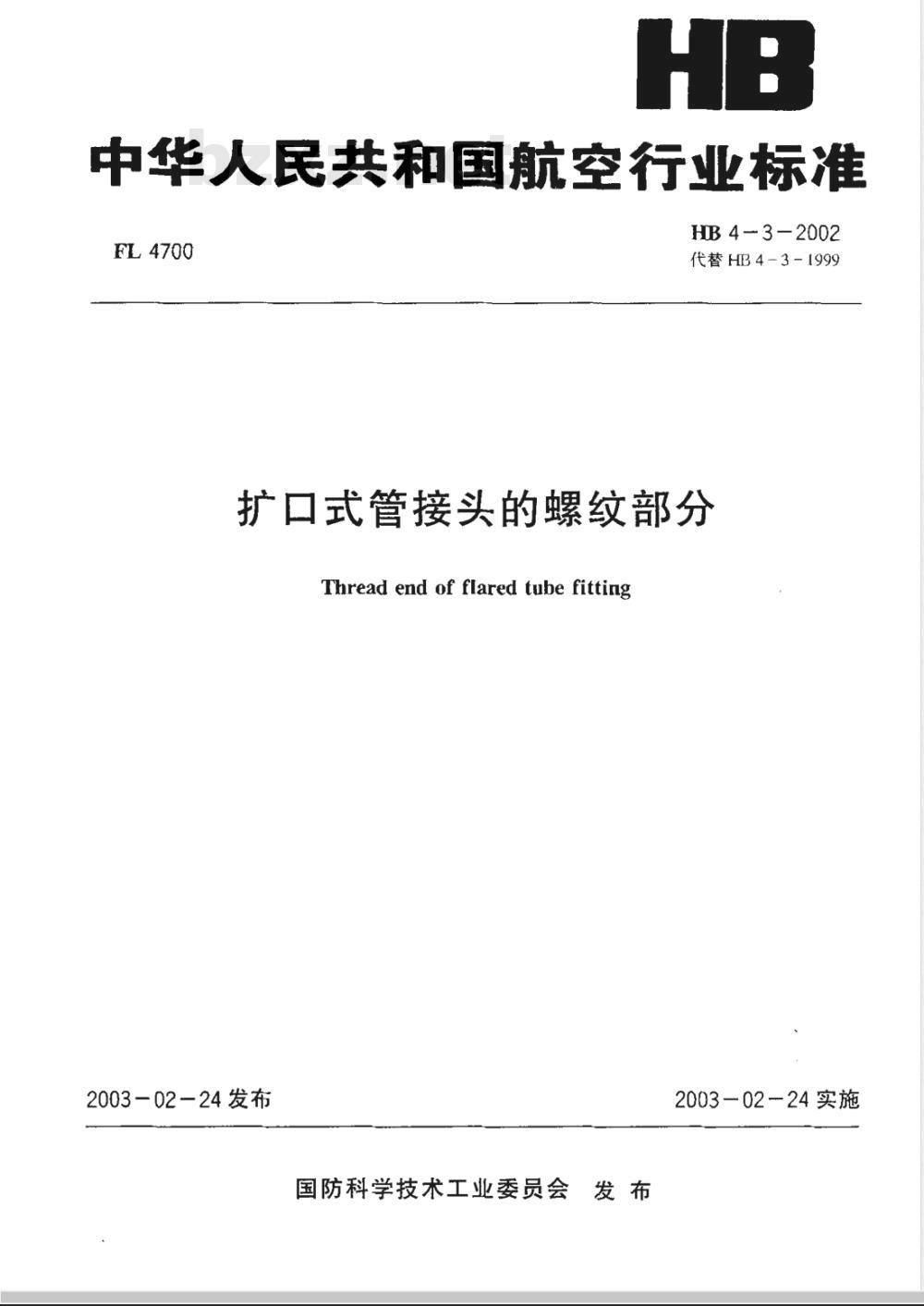

中华人民共和国航空行业标准
FL4700
HB4-3-2002
代替HB4-3-1999
扩口式管接头的螺纹部分
Thread end of flared tube fitting2003-02—24发布
国防科学技术工业委员会发布
2003－02－24实施

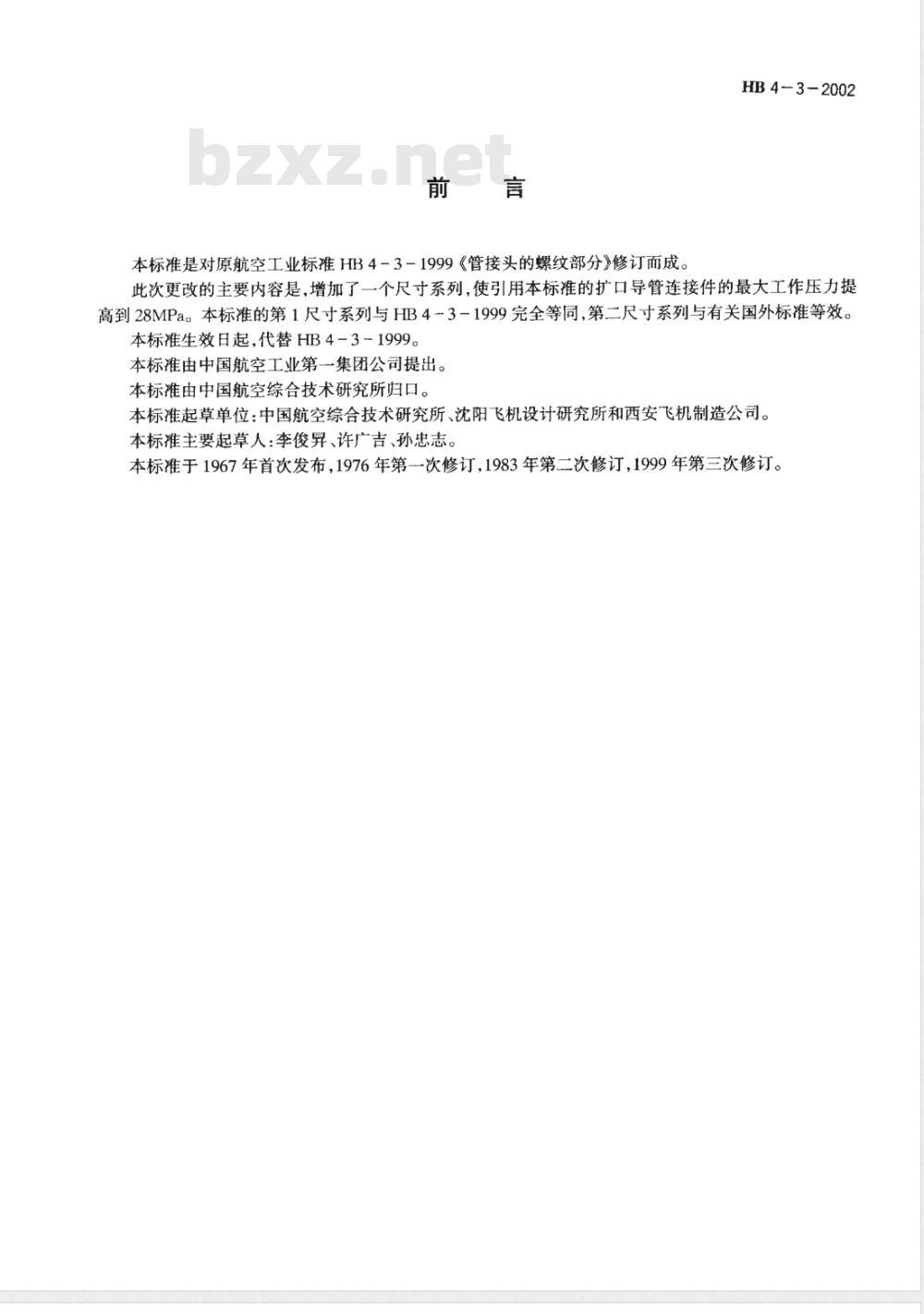

本标准是对原航空工业标准HB4-3-1999《管接头的螺纹部分》修订而成。HB4-3-2002
此次更改的主要内容是，增加了一个尺寸系列，使引用本标准的扩口导管连接件的最大工作压力提高到28MPa。本标准的第1尺寸系列与HB4-3-1999完全等同，第二尺寸系列与有关国外标准等效。本标准生效日起，代替HB4-3-1999。本标准由中国航空工业第一集团公司提出。本标准由中国航空综合技术研究所归口。本标准起草单位：中国航空综合技术研究所、沈阳飞机设计研究所和西安飞机制造公司。本标准主要起草人：李俊异、许广吉、孙忠志。本标准于1967年首次发布，1976年第一次修订，1983年第二次修订，1999年第三次修订。1范围
扩口式管接头的螺纹部分
本标准规定了管接头螺纹部分的标准结构和尺寸。本标准适用于扩口管路连接件。2规范性引用文件
HB 4-3-2002
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T196-1981普通螺纹基本尺寸GB/T197-1981普通螺纹公差与配合GJB3.3-1985MI螺纹管路件螺纹的尺寸与公差GJB52-1985MJ螺纹首尾
HB4-1-2002扩口管路连接件通用规范HB5800一般公差
HB5829-1983
普通螺纹收尾、肩距、退刀槽、引导及倒角3结构和尺寸

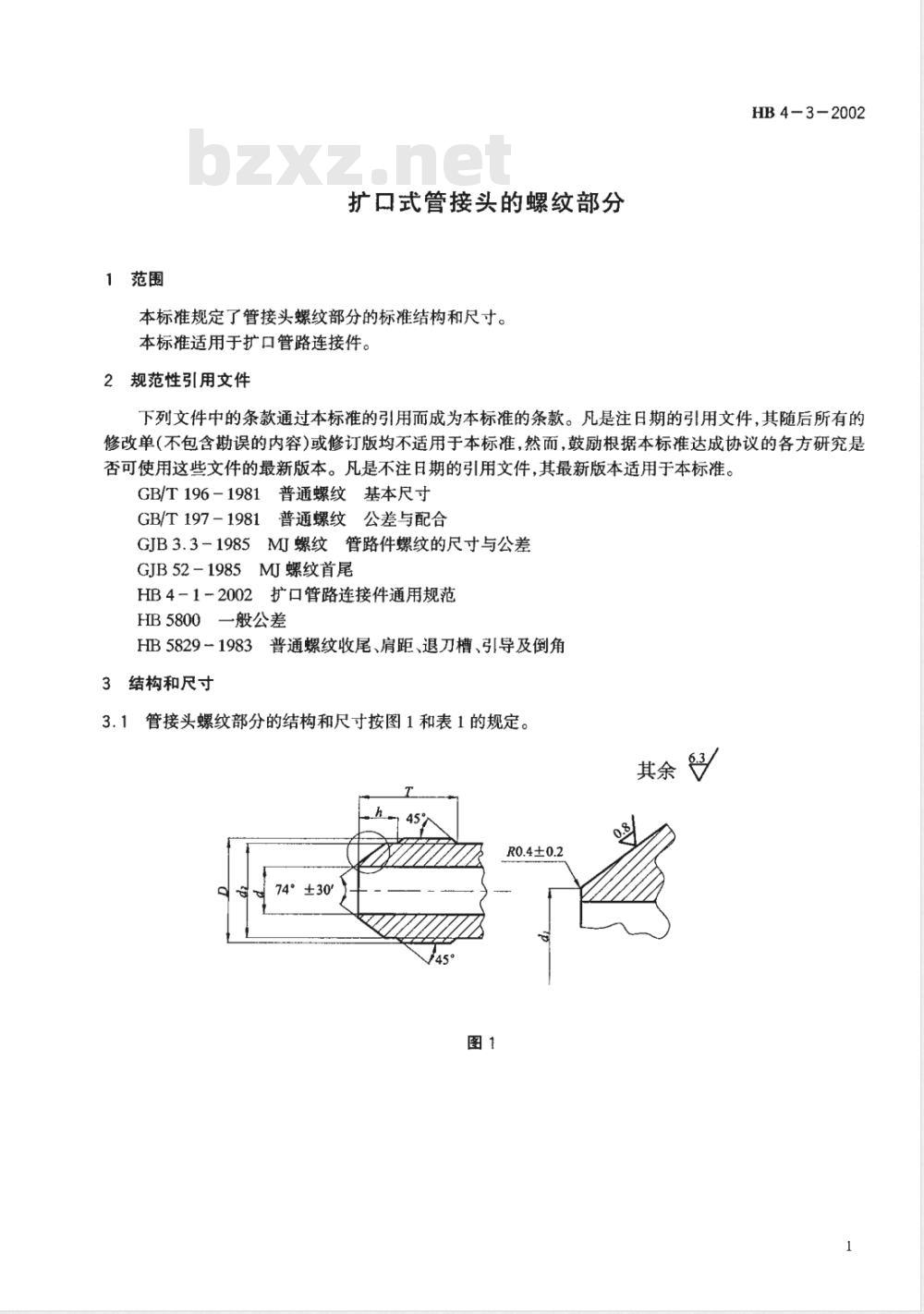

3.1管接头螺纹部分的结构和尺寸按图1和表1的规定。其余
RO.4±0.2bzxz.net
HB4-3-2002
公称尺寸”
M12×1
M14×1
M16×1
M33×2
M39×2
M42×2
M45×2
M48×2

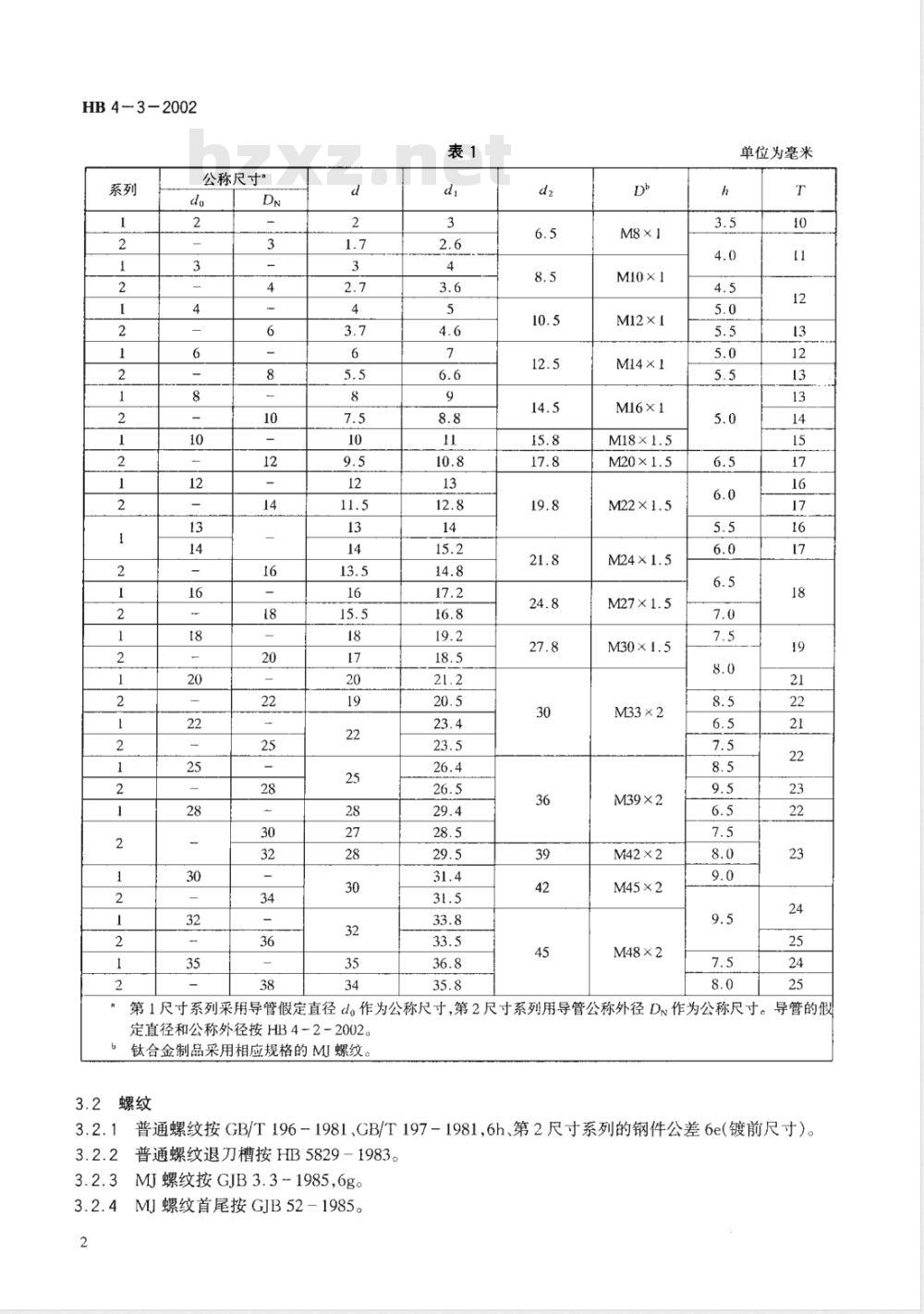

单位为毫米
第1尺寸系列采用导管假定直径d。作为公称尺寸，第2尺寸系列用导管公称外径D作为公称尺寸。导管的假定真径和公称外径按HB4-22002
钛合金制品采用相应规格的MI螺纹3.2螺纹
3.2.1普通螺纹按GB/T196－1981、GB/T197-19816h、第2尺寸系列的钢件公差6e(镀前尺寸）。3.2.2
普通螺纹退刀槽按HB5829-1983。3.2.3MJ螺纹按 GJB3.3-1985,6g。3.2.4MI螺纹首尾按GJB52-1985。2

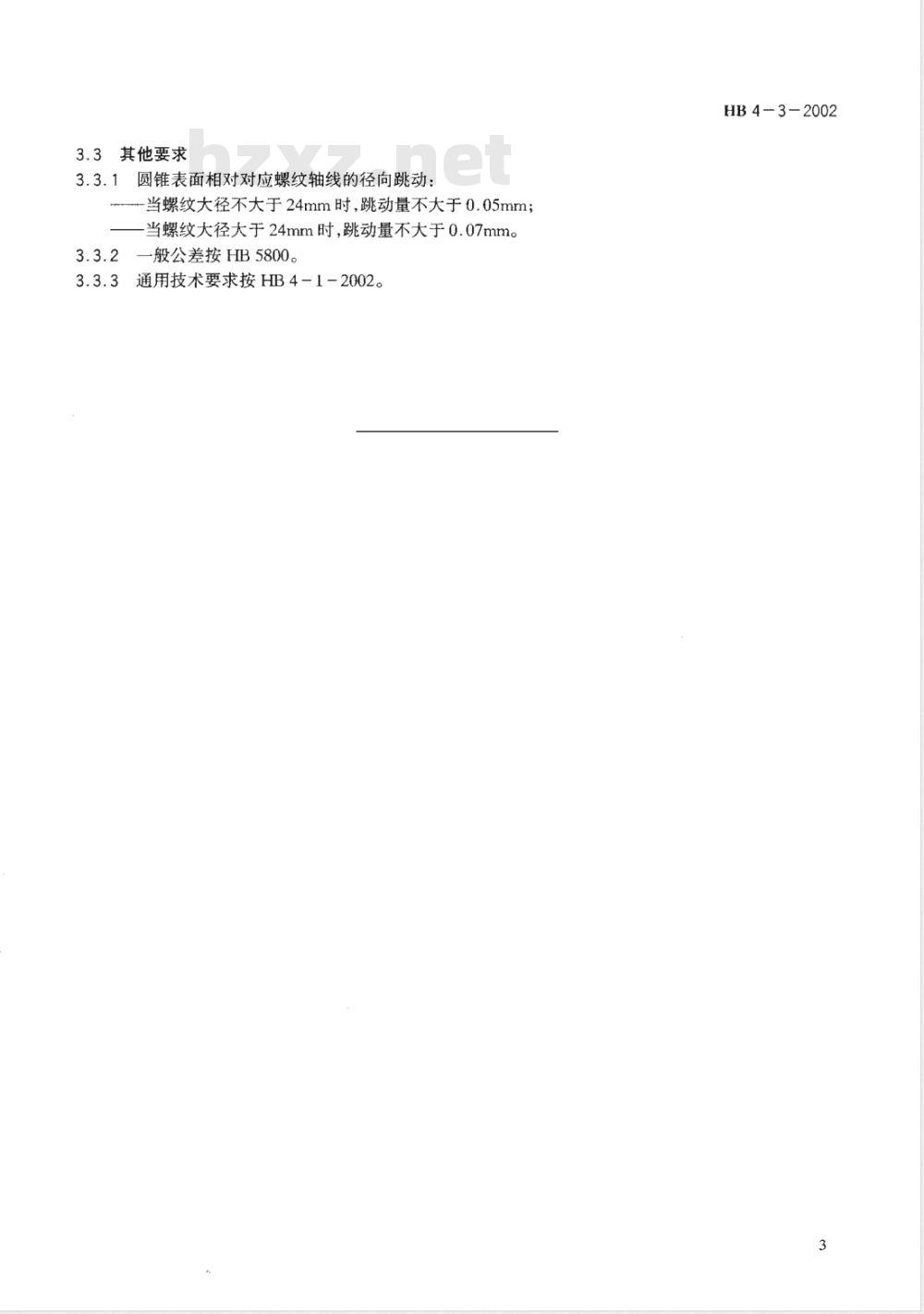

3.3其他要求
3.3.1圆锥表面相对对应螺纹轴线的径向跳动：-当螺纹大径不大于24mm时，跳动量不大于0.05mm；当螺纹大径大于24mm时，跳动量不大于0.07mm。一般公差按HB5800。
3.3.3通用技术要求按HB4-1-2002。HB4-3-2002
