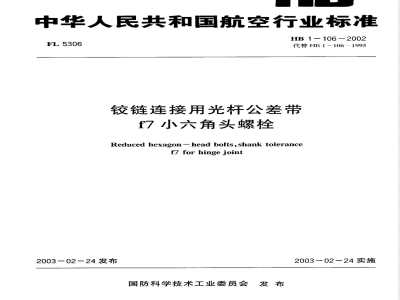

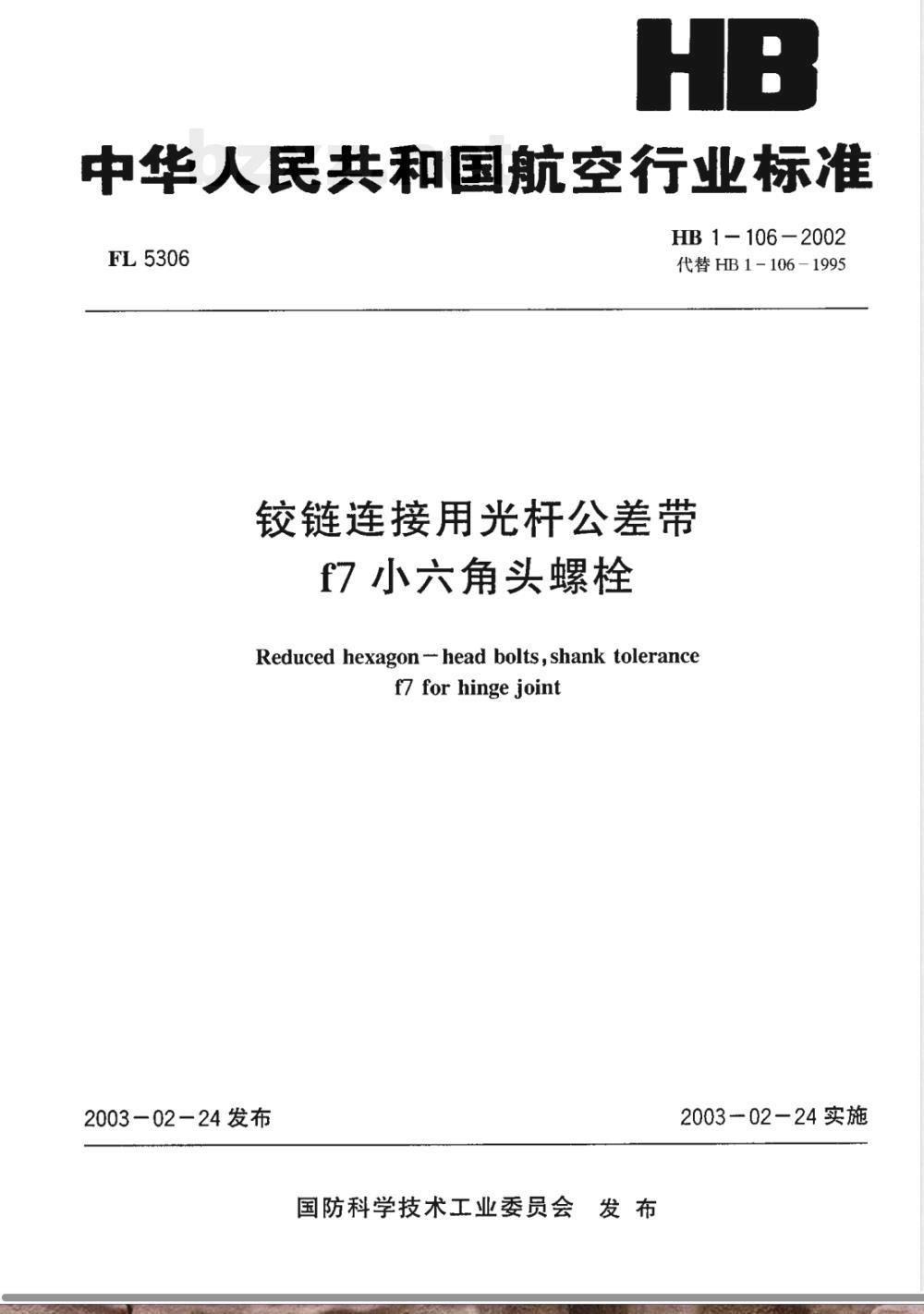

中华人民共和国航空行业标准
FL5306
HB1-106-2002
代替HB1-106-1995
较链连接用光杆公差带
f7小六角头螺栓
Reduced hexagon - head bolts,shank tolerancef7 for hinge joint
2003-02-24发布
国防科学技术工业委员会发布
2003—02—24实施
HB1-106-2002

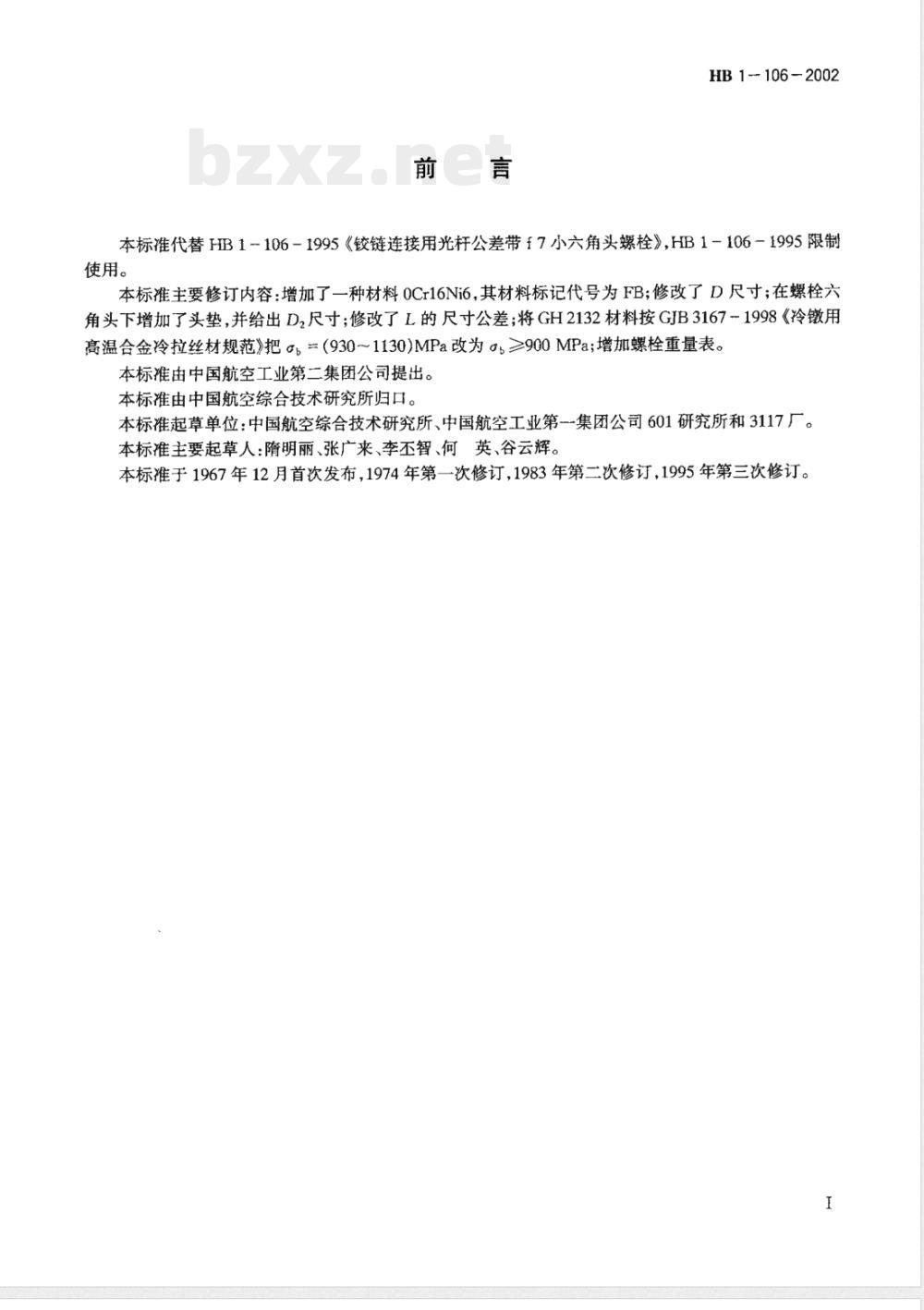

本标准代替HB1-106-1995《铰链连接用光杆公差带f7小六角头螺栓》，HB1-106-1995限制使用。
本标准主要修订内容：增加了一种材料0Cr16Ni6，其材料标记代号为FB；修改了D尺寸；在螺栓六角头下增加了头垫，并给出Dz尺寸；修改了L的尺寸公差；将GH2132材料按GJB3167~1998《冷镦用高温合金冷拉丝材规范》把g=（930~1130)MPa改为，≥900MPa;增加螺栓重量表。本标准由中国航空工业第二集团公司提出。本标准由中国航空综合技术研究所归口。本标准起草单位：中国航空综合技术研究所、中国航空工业第一集团公司601研究所和3117厂。本标准主要起草人：隋明丽、张广来、李丕智、何英、谷云辉。本标准于1967年12月首次发布，1974年第一次修订，1983年第二次修订，1995年第三次修订。1
1范围
铰链连接用光杆公差带
f7小六角头螺栓
HB 1- 106- 2002
本标准规定了铰链连接用光杆公差带7小六角头螺栓（以下简称螺栓)的结构和尺寸。本标准适用于机械连接。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。HB0-3螺纹零件的标志
HB1-217螺栓和螺钉的强度数据
HB1-218螺栓、螺钉和螺桩技术条件HB5800-1999—般公差
3要求

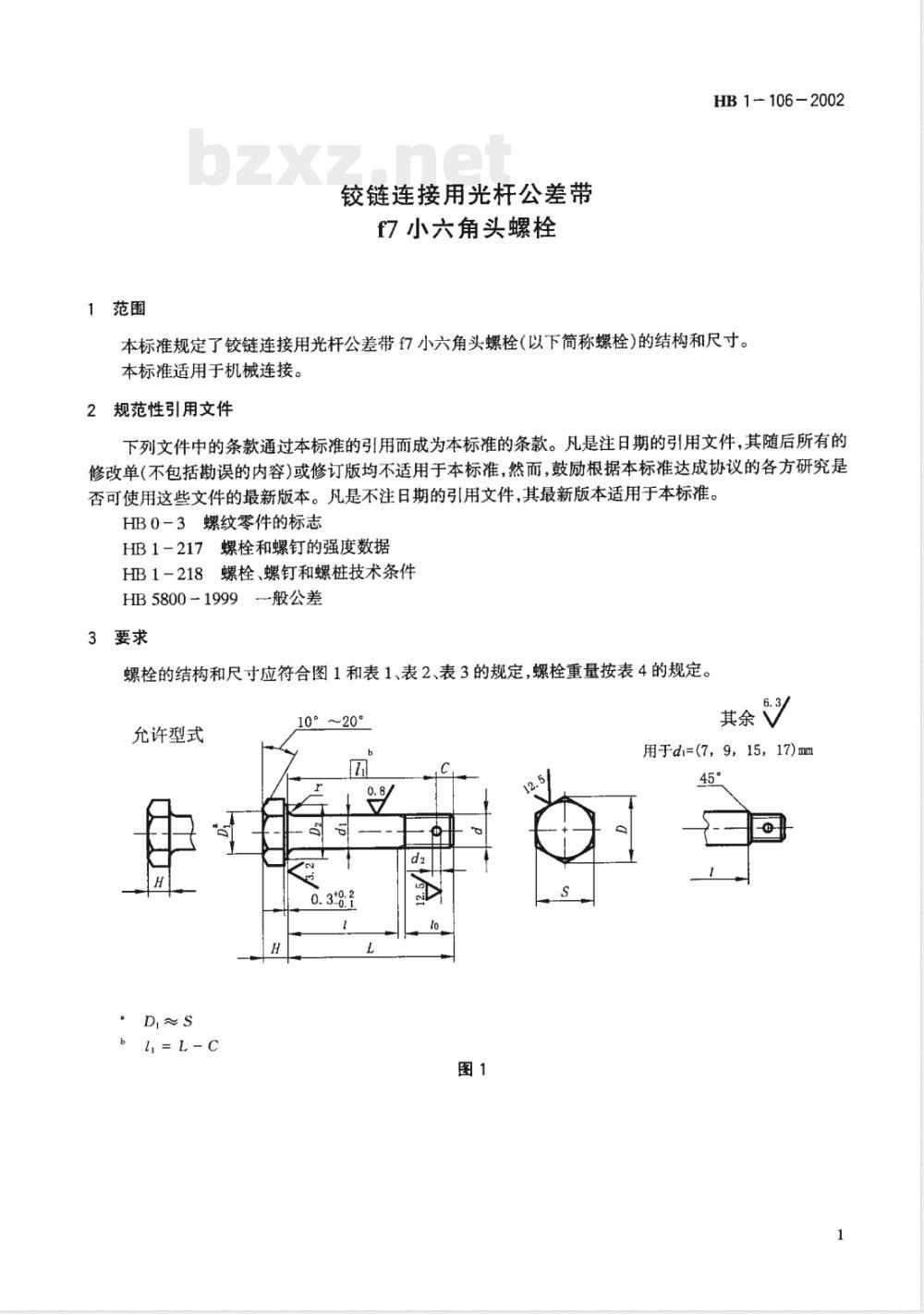

螺栓的结构和尺寸应符合图1和表1、表2、表3的规定，螺栓重量按表4的规定。允许型式
10°～20°
其余V
用于di=(7，9，15，17)mm
HB1-106-2002
30CrMnSiA
40CrNiMoA
0Cr16Ni6
GH2132
1Cr11Ni2W2MoV
e(参考）bzxz.net
C(参考）
热处理
=1080~1280
gp =1080~1280
αb= 1080 ~ 1370
≥900
%=1080~1280
表面处理
d,≤8镀锌钝化
d,>8镀镉钝化
镀锅钝化

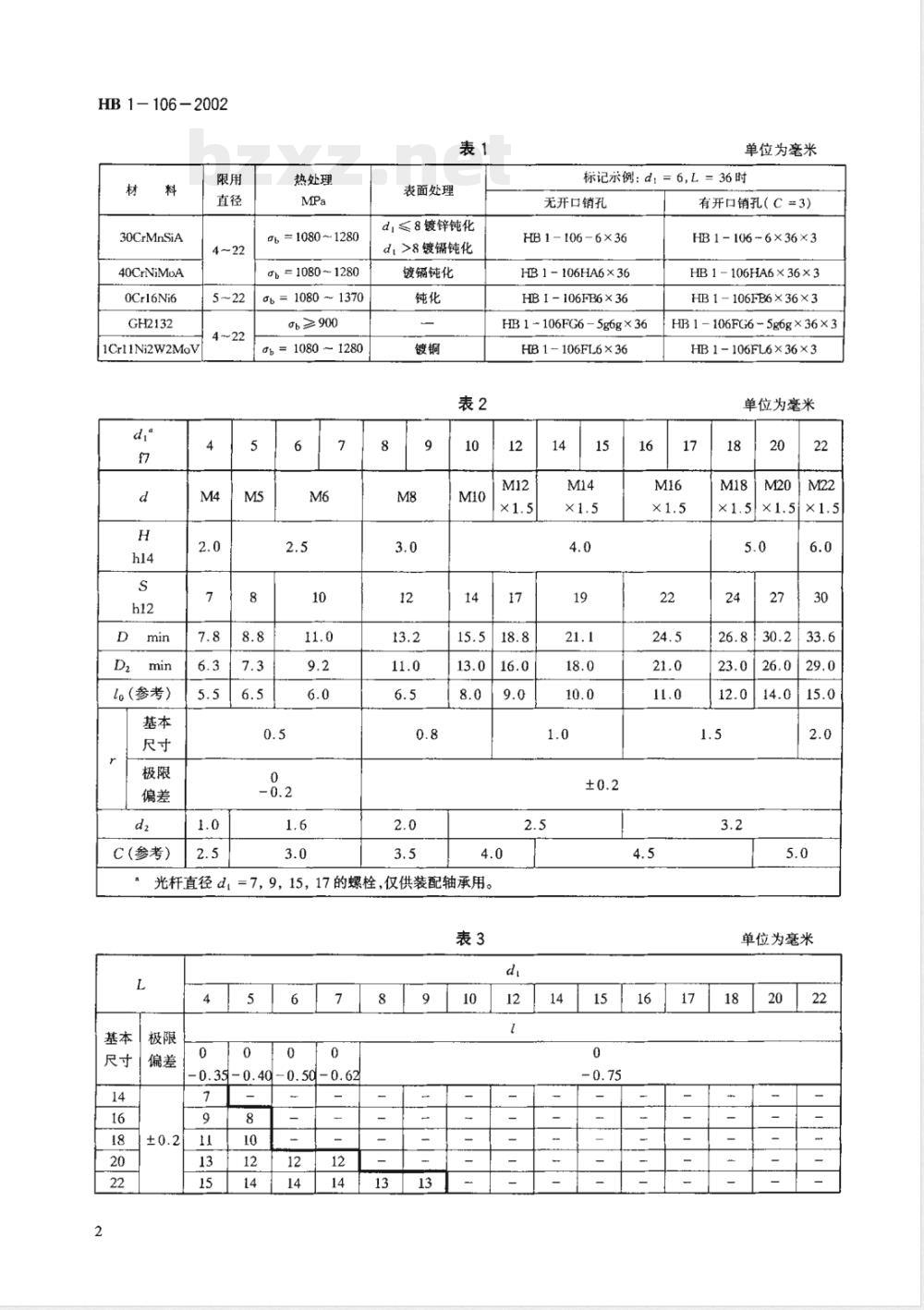

单位为毫米
标记示例：dt=6,L=36时
无开口销孔
HB 1 106 - 6× 36
HB 1 106HA6 × 36
HB 1 106FB6 × 36
HB 1 ~ 106FG6 5g6g × 36
HB 1 - 106FL6× 36
光杆直径d，=7，9，15，17的螺栓，仅供装配轴承用。表3
有开口销孔（C=3）
HB 1 - 106-6×36×3
HB1-106HA6×36×3
HB1-106FB6×36×3
HB1-106FG65g6g×36×3
HB1-106FL6×36×3
单位为毫米
单位为毫米

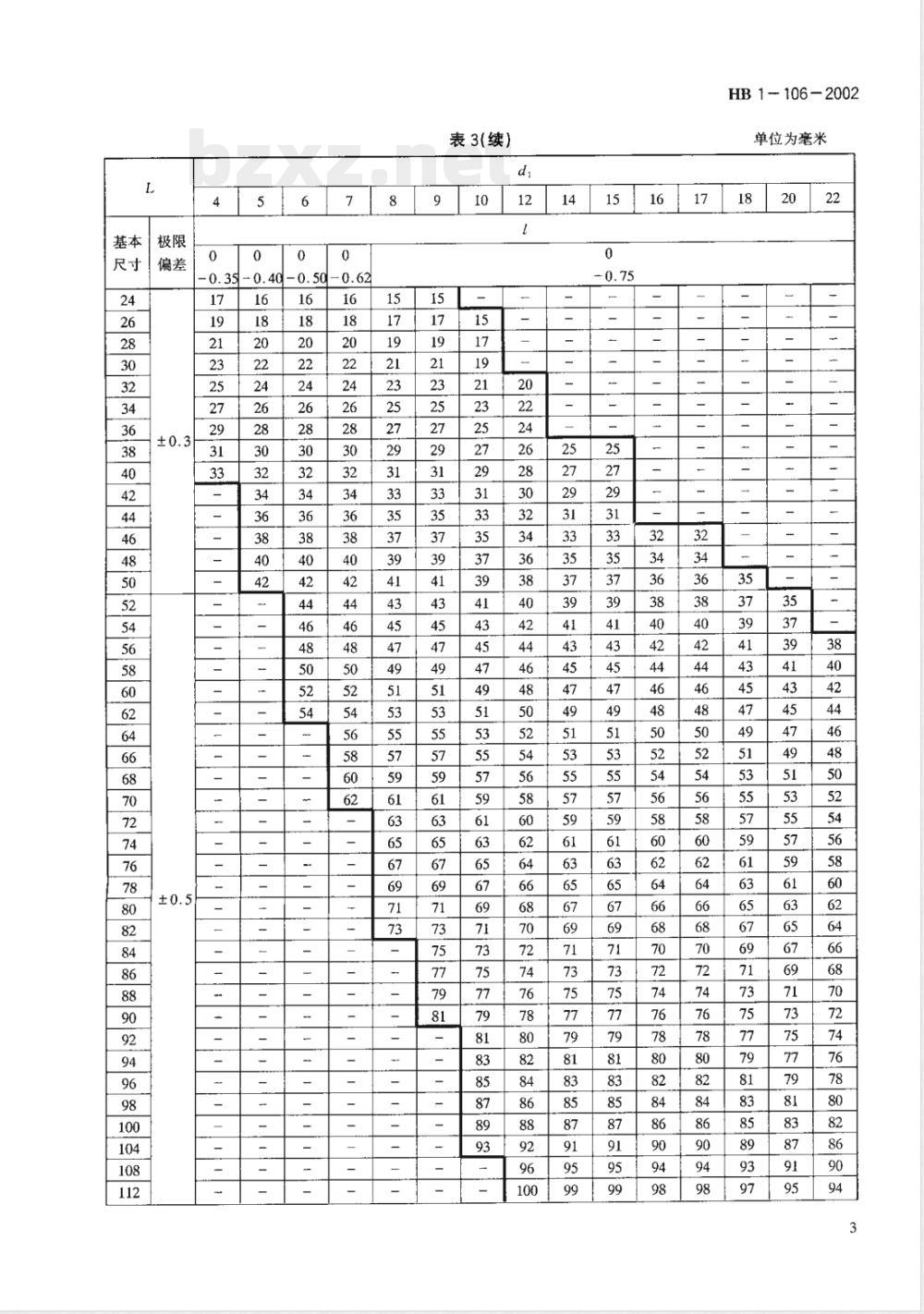

表3(续）
HB1--106-2002
单位为毫米
HB1-1062002
0. 40-0.50-0.62
表3(续)
根据需要，可以选用粗线以外较长的螺栓，当长度L超过148时，其间隔取4。16
单位为毫米
100件螺栓的理论重量
HB 1-106-2002
单位为毫米
HB1-106-2002
标志按HB0-3；
一般公差按HB5800－1999；
表4（续）
100件螺栓的理论重量
11.3513.28
破坏剪力按HB1-217，其中0Cr16Ni6破坏拉力按HB1-217；其余技术要求按HB1-218。
单位为毫米
.2126.34
