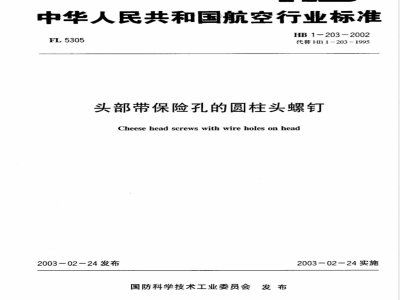

HB 1-203-2002头部带保险孔的圆柱头螺钉

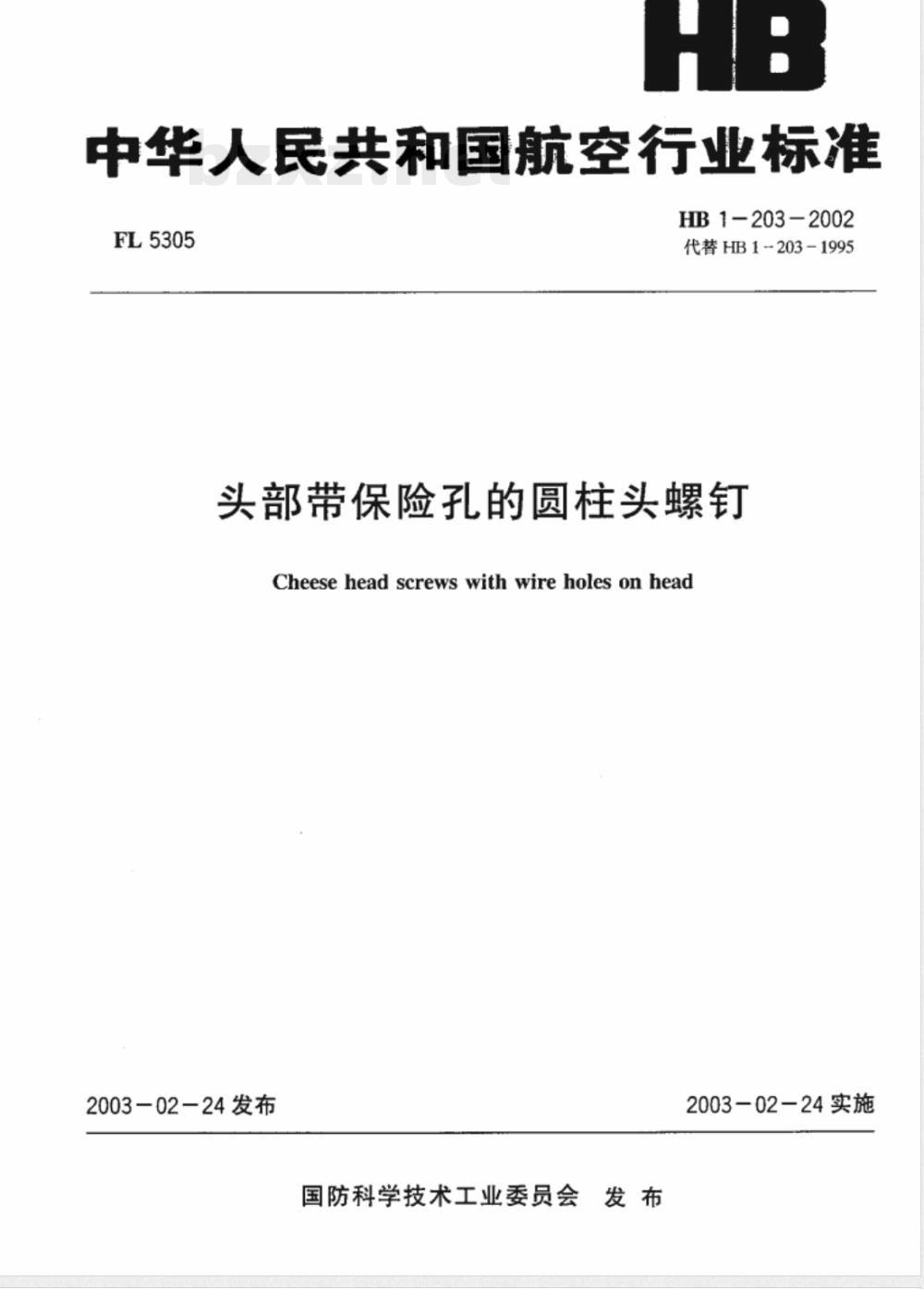

中华人民共和国航空行业标准
FL5305
HB1-203-2002
代替HB1~203-1995
头部带保险孔的圆柱头螺
Cheesehead screws with wireholes on head2003-02-24发布
国防科学技术工业委员会发布
2003-02-24实施
HB1-203-2002

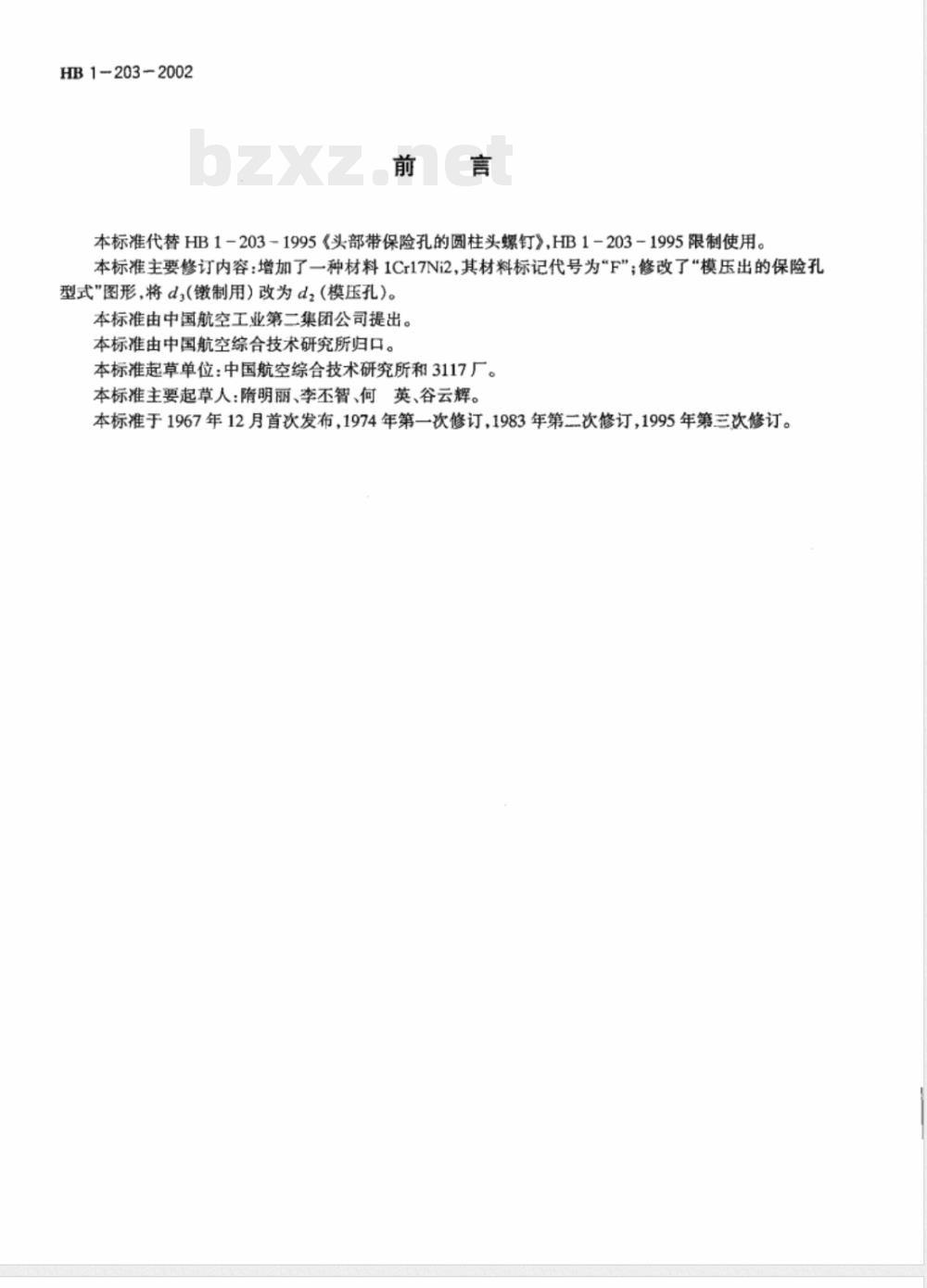

本标准代替HB1-203-1995《头部带保险孔的圆柱头螺钉》.HB1-203-1995限制使用。本标准主要修订内容：增加了一种材料1Cr17Ni2，其材料标记代号为“F”：修改了“模压出的保险孔型式\图形，将d,(锻制用）改为dz（模压孔)。本标准由中国航空工业第二集团公司提出。本标准由中国航空综合技术研究所归口。本标准起草单位：中国航空综合技术研究所和3117厂。本标准主要起草人：隋明丽、李不智、何英、谷云辉。本标准于1967年12月首次发布，1974年第一次修订，1983年第二次修订，1995年第三次修订。1范围

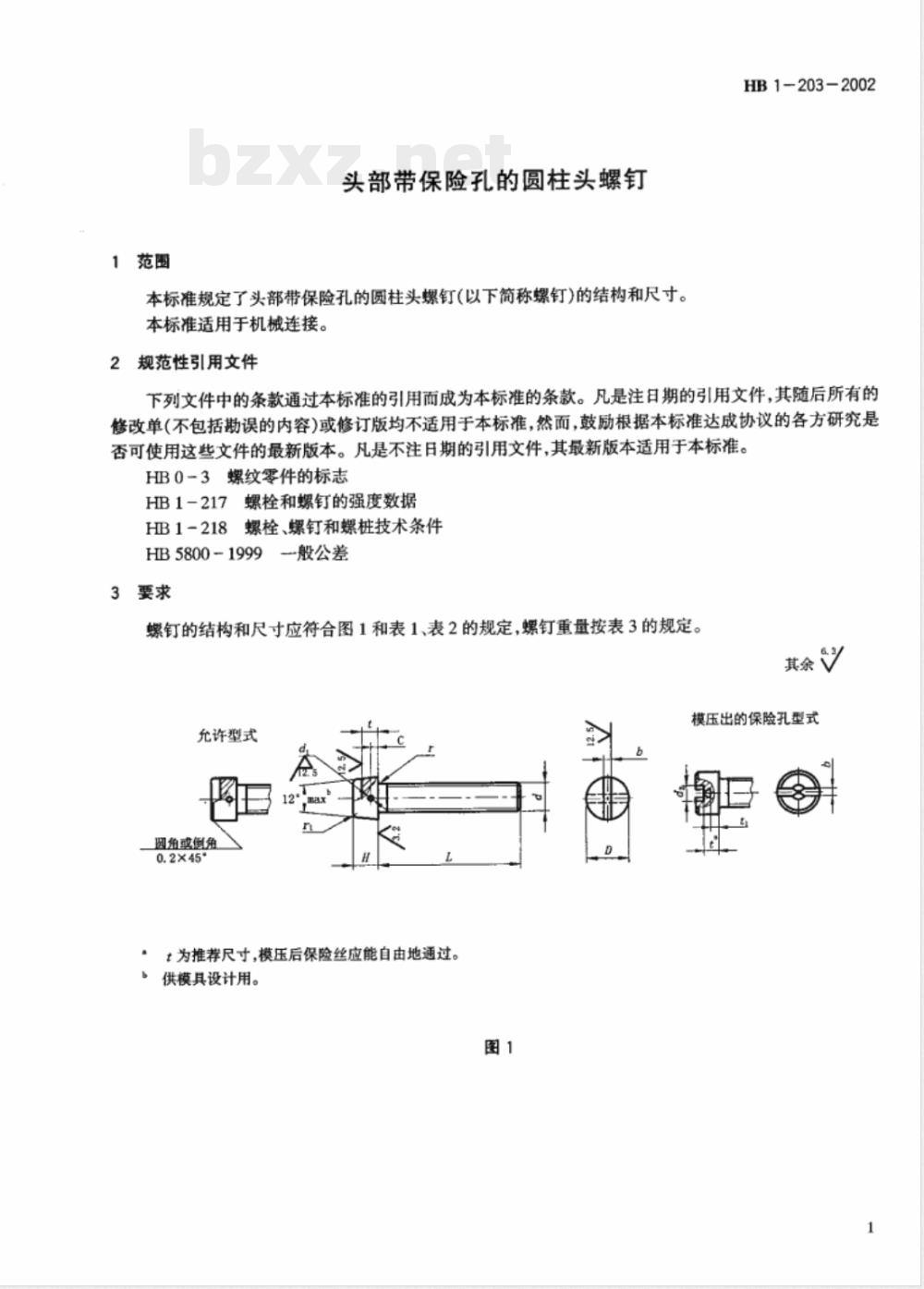

头部带保险孔的圆柱头螺钉
本标准规定了头部带保险孔的圆柱头螺钉（以下简称螺钉）的结构和尺寸。本标准适用于机械连接。
2规范性引用文件
HB1-203-2002
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然面，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。HB0-3螺纹零件的标志
HB1-217螺栓和螺钉的强度数据
HB1-218螺栓、螺钉和螺桩技术条件HB5800-1999般公差
3要求
螺钉的结构和尺寸应符合图1和表1、表2的规定，螺钉重量按表3的规定。其余
充许型式
角或例角
为推荐尺寸，模压后保险丝应能自由地通过。供模具设计用。
模压出的保险孔型式

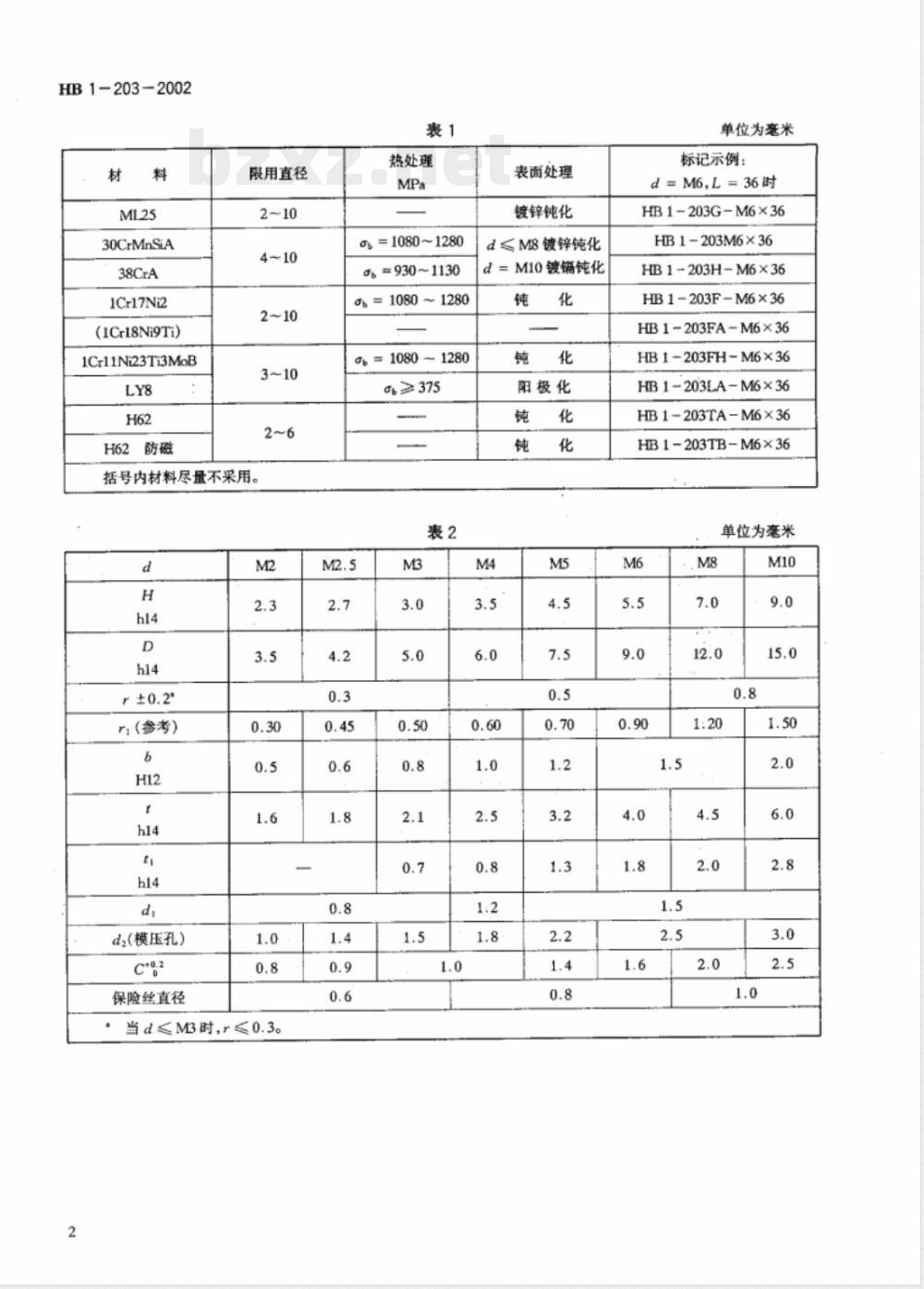

HB1-203-2002
30CrMnSiA
1Cr17N2
(1Cr18Ni9Ti)
1Cr11Ni23Ti3MoB
H62防磁
限用直径
括号内材料尽量不采用。
(参考)
d(模压孔）
保险丝直径
当d≤MB时，r≤0.3
热处理
o,=1080~1280
0，=930~1130
=1080~1280
=1080~1280
≥375
表面处理
镀锌钝化
d≤M8镀锌钝化
d=M10镀销钝化
阳极化
单位为毫米
标记示例：
d=M6,L=36时
HB1-203G-M6×36
HB1-203M6×36
HB1-203H-M6×36
HB1203FM6×36
HB1-203FA-M6×36
HB1203FH-M6×36
HB1-203LA-M6×36
HB1-203TA-M6X36
HB1-203TB-M6×36
单位为毫米

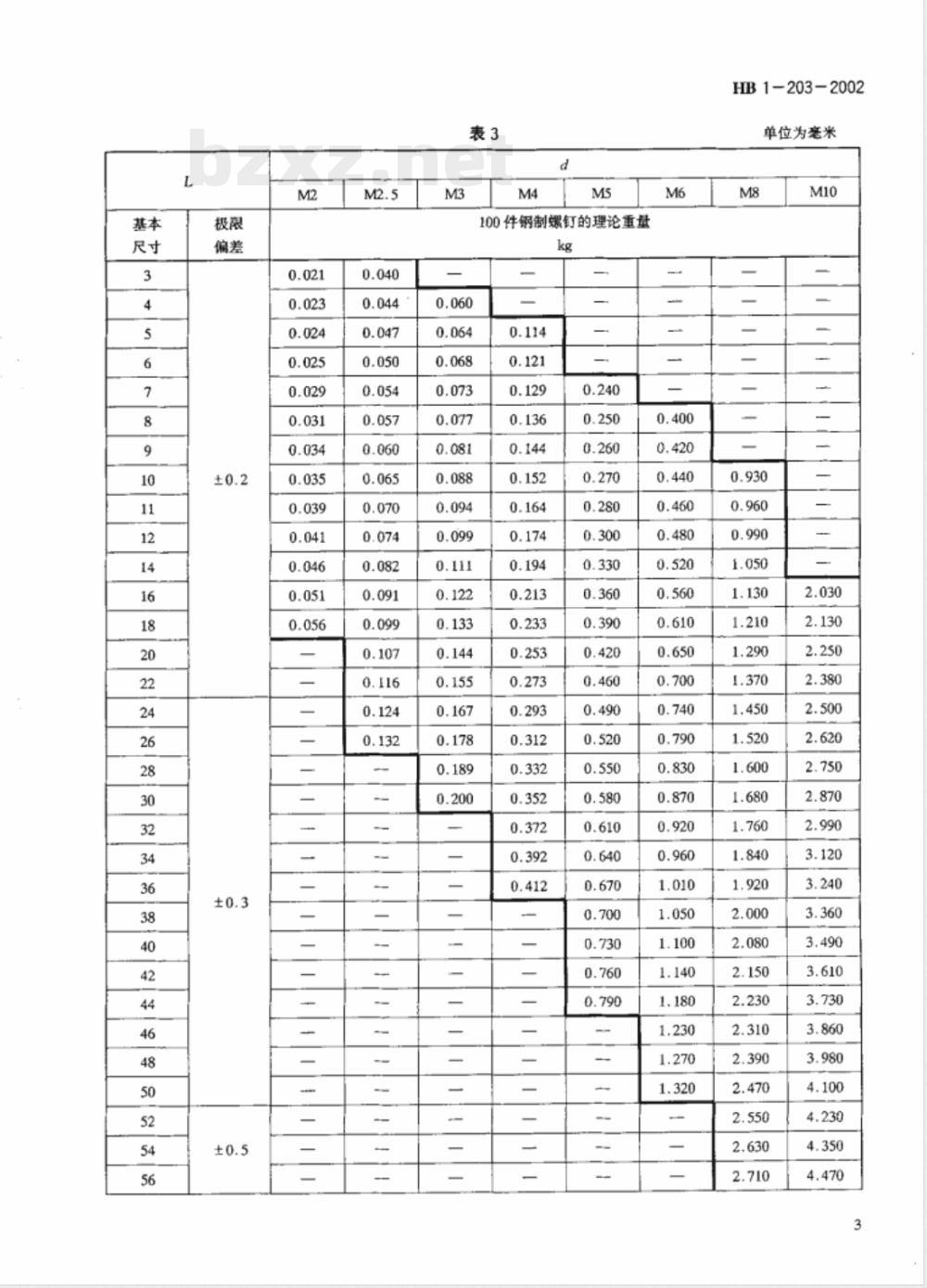

100件钢制螺钉的理论重量
HB1-203-2002
单位为毫米
HB1-203-2002
表3(续)
100件钢制螺钉的理论重量
单位为毫米
铝合金和黄铜制螺钉的重量应将相同尺寸的钢螺钉重量乘以修正系数：铝合金为0.356；黄铜为1.1。根据需要，可从选用粗线以外较长的螺钉，当长度L为62～100时，其间隔取2；超过100时，其间隔取4。标志按HB0-3；
般公差按HB5800-1999；
破坏拉力按HB1-217；
其余技术要求按HB1-218。
