GB/T 3402-1994
基本信息
标准号： GB/T 3402-1994
中文名称：氯乙烯均聚物和共聚物树脂命名
标准类别：国家标准(GB)
英文名称：GB/T 3402-1994 Nomenclature of vinyl chloride homopolymer and copolymer resins
标准状态：已作废
发布日期：1994-09-24
实施日期：1995-08-01
作废日期：2006-05-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
标准ICS号：橡胶和塑料工业>>83.080塑料
中标分类号：化工>>合成材料>>G32合成树脂、塑料
出版信息
出版社：中国标准出版社
页数：平装16开， 页数：10， 字数：15千字
标准价格：10.0 元
出版日期：1995-08-01
相关单位信息
复审日期：2004-10-14
起草单位：化工部锦西化工研究院
归口单位：全国塑料标准化技术委员会
发布部门：国家技术监督局国家技术监督局
主管部门：中国石油和化学工业协会
标准简介
本标准规定了氯乙烯均聚物和共聚物树脂的命名方法。本标准适用于粉末状氯乙烯均聚物和共聚物树脂，本命名可作为产品规格的基矗本标准不提供树脂特殊应用和加工方法所需的工程数据、性能数据或加工条件数据。 GB/T 3402-1994 氯乙烯均聚物和共聚物树脂命名 GB/T3402-1994 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

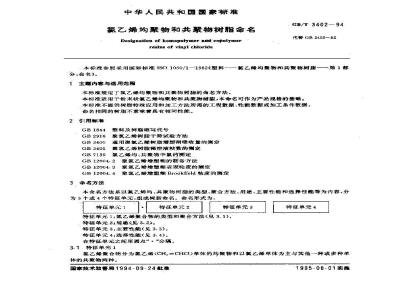

中华人民共和国国家标准
氧乙烯均聚物和共聚物树脂命名Desigmation ot homopokymer aid eopolymerreslns of vizyl chtoride
GB/T 3402-94
代警GB3402-:82
本标准参照采用国际标准I501060/1—1982《整料———氟乙烯均聚物和共聚物树脂——第1部分，命名》。
1主题内容与适用范围
本标准规定了氮乙烯均聚物和共聚物树脂的命名方法。本标准适用于粉末状氟乙烯均物和共聚物树脂，本命名可作为产品规格的基础。本标准不提供树脂特殊应用和加工方法所需的工程数据，性能数据或加工条件数据。命名相间的树脂不意味者具有相同性能。2引用标准
GB1844塑料及树脂缩写代号
GB2916聚乙烯树脂干筛试验方法GB3400通用聚摄乙烯树脂增塑剂峻收量的测定GB3401案氟乙烯树脂溶液粘数的测定GB 7139氯乙烯均、共聚物中氧的测定GB12004.2聚氟乙烯增塑糊的制备方法GB.12004.3聚氛艺烯增塑糊表观粘度的测定GB12004.4聚氟乙烯增塑糊Brookfield粘度的测定3命名方法
本命名方法系以氮乙烯均、共聚物树脂的类型,案合方法,用途、主要性能和选择性能等为内容,分为3个或4个特征单元,组树脂命名。命名形式为：特征单元1下载标准就来标准下载网
特征单元2
特征单元3
特征单元1：氟乙烯聚合物的类型和聚合方法(见3.1)。特征单元2用途（见3.2)：
特征单元3：主要性能（见3.3)。特征单元4.选择性能（见3.4)。在特征单元之间用圆点“。分隔。3.1.特征单元1
特征单元4
氧乙烯案台物分为氮乙烯(CH,=CHCI)单体的均物和以氮乙烯单体为主与其独一种或多种单体的共骤物两种。
国家技术监督局1994-09-24批准1995-08-01实施
GB/T 3402-94
在本单元中先按照GB1844规定的符号，均察物以PVC表示，共案物以VC/.XX表示。为其他单体符号，××是一个两位数字，表明按GB7139测定的氯含量算出的氟乙烯含量，对与氟乙烯共案的单体是不含氣的,可采用关系式(VC]一1.762 9×[CI)计算,接在连字符之后用表 1中规定的一个字母表示聚合方法。
3.2特征单元2
察合方法
悬浮聚合法
乳瓶聚合法
本体聚合法
超出或介于以上方法之间的其他亲合法氯乙烯聚合物的主要用途分为通用树脂和糊树脂两类。在本单元中分别用字母G和P表示。通用树脂(称G树脂)是以正常用量增塑剂或助剂混合后形成干态或湿状粉未进行如工减型的树脂。而糊树脂(称P树脂>则以形减糊状物进行加工成型,是颗粒很细的树脂。对特殊用途的专用树脂，本标准不作专用性规定，可用尽量少的英文字母，以连字符接在G或护之后表示。
3.3特征单元3
本单元表明的主要性能如下：
3.3.1G树脂的主要性能为粘数。粘数按GB3401测定，在本单元中以测定值在表2中对应的类别号或标称值表示。
标称值
粘数，mL/g
实测值
156~144143~136
6135~127|126~119118~107
注：表1和表2中对粘数小于100的其标称值前面加*0*，都以三位数表示。3.3.2P树脂的主要性能为粘数和标准糊的粘度。粘数按GB 3401测定,以表 3中对应的类别号或标称值表示。表3
标称值
粘数.mL/g
标准糊粘度,Pa · s
实测值
144~127
3. 0~7. 0
126107
6. 0~10. 0
106~86
实测值
实避值
标准糊粘度先以表4配比按GB12004-2制备标准糊。燃后按GB12004.4,进行测定。以接在粘数类别号(或标称值)之后，用·A或B标出所用标准潮。再以表3中标准糊粘度对应的类别号表示范围。表4
标准翻
氣乙烯案合物
苯二甲酸二(2-乙基)己酯(txOP)（质量份数）
标准糊的制备应优先采用A糊，对用A糊不能成翻或粘度超出范围的树脂采用B糊。GB/T 3402-94
命名到本特征单元，可以终止或接特征单元4。3.4特征单元4
本单元表明下列选择性能：
3. 4. 1G 树脂的选择性能有表观密度、筛分和增塑剂吸收量。表观密度按附录A进行测定。
筛分按GB2916测定0.25mm筛孔和0.063mm筛孔的筛余物。b.
增塑剂吸收量按GB3400进行测定。这三项指标在本单元中按表5各自对应的类别号和顺序表示。表5
表观密度
0. 25 mm 筛
不规定≤0.23
孔上筛余小划定
筛孔上烯余
不规定
增塑剂吸收
量 g/100不规定
3.4.2P树脂
>0. 5 ~ 5
10-~20
>20-25
>20~40
>20~40
?25-30
>10～60
>40~60
>30~35
P树脂的选择性能有标准糊的 Severs 表观粘度和标准糊的流变性。8.
>60~80
>60~80
>35--40
>80~99. 5 >99. 5
>80~99. 5 >99. 3
Severs表观粘度，标准糊按GB12004.3在 500 8一剪切速率下测定，以表6中对应类别号表表6
表观粘度,Pa : 9
Severs曲线不通过S00 g-1
>15~25
流变性,标准糊在制备 24 h 后按附录 B 在剪切速率为 16±1 ：-1和 100士1s-1间测定粘度。根b.
据得到值以如下定义用一个字母表示标谁糊的流变性。D-——膨胀性，粘度(g)随剪切速率()增加而增大。16-1与100s-i的粘度比少于或等于0.67,见图1。
-牛顿性,曲线基本上是平的或仅在-个方向变化(增加或减少)。16 s-1与100 -1下的粘度比在 0. 67 和 1, 5 之间,览图 2。-\
图1膨胀性
GB/T 3402-94
图2牛顿性
假塑性，粘度随剪切速率增加而减少，16s-1与100s-下的粘度比大于或等于1.5，见3。S-T
图3假塑性
注：当剪切速率为100g-\时，B糊的粘度也不能测量，则流变性可在16s-1~40g-1之间测量。4树脂命名实例
4.1以悬浮法生产的通用均聚树脂4.2以乳液法生产的糊用均聚树脂4.3以氯乙烯/醋酸乙烯含VC90%的悬浮法通用共聚树脂对以上三种类型树脂，以表7中给的性能值命名如下(见表7)。性能
粘数.mL/g
表观密度g/mL
标准糊 A 粘度, Pa *
0. 25 mm 筛余物,%
0.063mm筛余物，%
增塑剂吸收量,p.n.r
Severs 粘度(1 : 0.6)
流变性
通用均聚物（4.1)）
测定值
GB/T 3402-94
用均聚物(4.2)
测定值
类别及表示
类别及表示
PVC-E·P·3(或120)AI或
PVC-S·G·5(或110)或
PVC-S: G ·110 - 5126
PVC-E·P120A1+3N
通用共桑物（4.3)
测定值
不规定
类别及表示
VC/VAC90-S·G·8(或080)
或VC/VAC90-S·G·080.
GB/T3402--94
附录A
聚氨乙烯树脂表观密度的测定
（补充件）
本附录规定了测定聚氮乙烯树脂表观密度(即单位体积中的质量)的方法。A1器
A1.1药物天平：感最0.2g1
A1.2受料器，内表面光滑的不锈钢量简，容积100士0.5ml.,内径45士5mm：A1.3斗，形状与尺寸如图A1所示，下部出口有一块插板，中内58
金属具有光情内炭面
中内33
图A1斗
A1.4量筒：200mL
A2操作步骤
A2.1用插板插住不锈钢漏斗下部出口，并用支架把它乘直地支起来，在下面放-只已知质晟的受料器，漏斗下出口距受料器正上方为25～30 mm，并与它呈同轴线。A2.2用量简量取样品110~120mL，并缓慢地放入漏斗中。A2.3迅速抽去插板.让样品全部自然漏下（装满样品的受料器不得受动)。A2.4用直尺刮去受料器口上多余的样品，然后放在药物天平上称量，精确至0.2g（已测样品不得重复测定）。
A3结果表示
GB/T 3402—94
璨氟乙烯树脂的表观密麓（g/mL)按式(A1)计算：受料器与样品的质量区
式中: mz
mt-—受料器质量,g:
一受料器的容积,mL(即 100 mL)。平行样品的单个测定值和平均值的相对误差大于2%时，必须重做。结果取二个平行样品测试结果的算术平均值。附录B
用规定剪切速率下的施转粘计测定糊粘度（补充件）
本附录规定了用规定剪切速率下的旋转粘度计测定PVC增塑糊粘度的方法。B1仪器
B1.1 .同轴圆简式旋转粘度计,具有如下特点：B1.1.1外简和内简（转简）直径用de和di表示，de/di的值不大于1.5。如仪器不具备校正未端效应的几何形状，则转简的高(hi)与直径的比应满足：hi/di≥1.5。这类粘度计可用式(B1)计算剪切速率（)，以s1计：de?
式中，\-.旋转转数,min。
注；计算公式通常由仅器说明书给出。B1.1.2粘度计应能在各不同剪切速率下测量。同时，不论外简、转簡和旋转速度三者如何组台，测量误差都不大于满刻度读数的2%。B1.2恒温器.能使样品保持在23.0士0.4℃。B2操作步骤
B2.1试验前准备
B2.1.1按本标准中规定（见3.4.2)或有关产品标准及合同书中的要求，确定测量时的剪切速率。B2.1.2按确定的剪切速率，选择合适的外簡，转简及旋转速度。如果某一剪切速率，仪器不能直接测基，可采用在该剪切速率值两测的两个最接近值测量。然后以插入法求取结果。B2.1.3按本标准规定制备标准糊（见3.3.2)，并在要求的温度下放掌规定时间。B3测定
按仪器说明书中规定的测试步骤进行测定。并对同一试样在间一剪切速率下测定三次。B4计算与结果表示
GB/T 3402-94
B4.1按仪器说明书中给出的外筒，转筒、转数、剪切速率及粘度的关系，计算出粘度的测定值。B4.2结果取三个测定值的算术平均值，修约至三位有效数宇，单位为Pa·s。并以括号注明温度和剪切速率。如；
n(23℃,100sl) 4.25Pa·s
用加说明
本标准由化学工业部提出。
本标准由全国塑料标准化技术委员会聚氯乙稀树脂产品分技术委员会归口4
本标准由化工部锦西化工研究院负责起草。本标准主要起草人安少华、孙丽娟。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
氧乙烯均聚物和共聚物树脂命名Desigmation ot homopokymer aid eopolymerreslns of vizyl chtoride
GB/T 3402-94
代警GB3402-:82
本标准参照采用国际标准I501060/1—1982《整料———氟乙烯均聚物和共聚物树脂——第1部分，命名》。
1主题内容与适用范围
本标准规定了氮乙烯均聚物和共聚物树脂的命名方法。本标准适用于粉末状氟乙烯均物和共聚物树脂，本命名可作为产品规格的基础。本标准不提供树脂特殊应用和加工方法所需的工程数据，性能数据或加工条件数据。命名相间的树脂不意味者具有相同性能。2引用标准
GB1844塑料及树脂缩写代号
GB2916聚乙烯树脂干筛试验方法GB3400通用聚摄乙烯树脂增塑剂峻收量的测定GB3401案氟乙烯树脂溶液粘数的测定GB 7139氯乙烯均、共聚物中氧的测定GB12004.2聚氟乙烯增塑糊的制备方法GB.12004.3聚氛艺烯增塑糊表观粘度的测定GB12004.4聚氟乙烯增塑糊Brookfield粘度的测定3命名方法
本命名方法系以氮乙烯均、共聚物树脂的类型,案合方法,用途、主要性能和选择性能等为内容,分为3个或4个特征单元,组树脂命名。命名形式为：特征单元1下载标准就来标准下载网
特征单元2
特征单元3
特征单元1：氟乙烯聚合物的类型和聚合方法(见3.1)。特征单元2用途（见3.2)：
特征单元3：主要性能（见3.3)。特征单元4.选择性能（见3.4)。在特征单元之间用圆点“。分隔。3.1.特征单元1
特征单元4
氧乙烯案台物分为氮乙烯(CH,=CHCI)单体的均物和以氮乙烯单体为主与其独一种或多种单体的共骤物两种。
国家技术监督局1994-09-24批准1995-08-01实施
GB/T 3402-94
在本单元中先按照GB1844规定的符号，均察物以PVC表示，共案物以VC/.XX表示。为其他单体符号，××是一个两位数字，表明按GB7139测定的氯含量算出的氟乙烯含量，对与氟乙烯共案的单体是不含氣的,可采用关系式(VC]一1.762 9×[CI)计算,接在连字符之后用表 1中规定的一个字母表示聚合方法。
3.2特征单元2
察合方法
悬浮聚合法
乳瓶聚合法
本体聚合法
超出或介于以上方法之间的其他亲合法氯乙烯聚合物的主要用途分为通用树脂和糊树脂两类。在本单元中分别用字母G和P表示。通用树脂(称G树脂)是以正常用量增塑剂或助剂混合后形成干态或湿状粉未进行如工减型的树脂。而糊树脂(称P树脂>则以形减糊状物进行加工成型,是颗粒很细的树脂。对特殊用途的专用树脂，本标准不作专用性规定，可用尽量少的英文字母，以连字符接在G或护之后表示。
3.3特征单元3
本单元表明的主要性能如下：
3.3.1G树脂的主要性能为粘数。粘数按GB3401测定，在本单元中以测定值在表2中对应的类别号或标称值表示。
标称值
粘数，mL/g
实测值
156~144143~136
6135~127|126~119118~107
注：表1和表2中对粘数小于100的其标称值前面加*0*，都以三位数表示。3.3.2P树脂的主要性能为粘数和标准糊的粘度。粘数按GB 3401测定,以表 3中对应的类别号或标称值表示。表3
标称值
粘数.mL/g
标准糊粘度,Pa · s
实测值
144~127
3. 0~7. 0
126107
6. 0~10. 0
106~86
实测值
实避值
标准糊粘度先以表4配比按GB12004-2制备标准糊。燃后按GB12004.4,进行测定。以接在粘数类别号(或标称值)之后，用·A或B标出所用标准潮。再以表3中标准糊粘度对应的类别号表示范围。表4
标准翻
氣乙烯案合物
苯二甲酸二(2-乙基)己酯(txOP)（质量份数）
标准糊的制备应优先采用A糊，对用A糊不能成翻或粘度超出范围的树脂采用B糊。GB/T 3402-94
命名到本特征单元，可以终止或接特征单元4。3.4特征单元4
本单元表明下列选择性能：
3. 4. 1G 树脂的选择性能有表观密度、筛分和增塑剂吸收量。表观密度按附录A进行测定。
筛分按GB2916测定0.25mm筛孔和0.063mm筛孔的筛余物。b.
增塑剂吸收量按GB3400进行测定。这三项指标在本单元中按表5各自对应的类别号和顺序表示。表5
表观密度
0. 25 mm 筛
不规定≤0.23
孔上筛余小划定
筛孔上烯余
不规定
增塑剂吸收
量 g/100不规定
3.4.2P树脂
>0. 5 ~ 5
10-~20
>20-25
>20~40
>20~40
?25-30
>10～60
>40~60
>30~35
P树脂的选择性能有标准糊的 Severs 表观粘度和标准糊的流变性。8.
>60~80
>60~80
>35--40
>80~99. 5 >99. 5
>80~99. 5 >99. 3
Severs表观粘度，标准糊按GB12004.3在 500 8一剪切速率下测定，以表6中对应类别号表表6
表观粘度,Pa : 9
Severs曲线不通过S00 g-1
>15~25
流变性,标准糊在制备 24 h 后按附录 B 在剪切速率为 16±1 ：-1和 100士1s-1间测定粘度。根b.
据得到值以如下定义用一个字母表示标谁糊的流变性。D-——膨胀性，粘度(g)随剪切速率()增加而增大。16-1与100s-i的粘度比少于或等于0.67,见图1。
-牛顿性,曲线基本上是平的或仅在-个方向变化(增加或减少)。16 s-1与100 -1下的粘度比在 0. 67 和 1, 5 之间,览图 2。-\
图1膨胀性
GB/T 3402-94
图2牛顿性
假塑性，粘度随剪切速率增加而减少，16s-1与100s-下的粘度比大于或等于1.5，见3。S-T
图3假塑性
注：当剪切速率为100g-\时，B糊的粘度也不能测量，则流变性可在16s-1~40g-1之间测量。4树脂命名实例
4.1以悬浮法生产的通用均聚树脂4.2以乳液法生产的糊用均聚树脂4.3以氯乙烯/醋酸乙烯含VC90%的悬浮法通用共聚树脂对以上三种类型树脂，以表7中给的性能值命名如下(见表7)。性能
粘数.mL/g
表观密度g/mL
标准糊 A 粘度, Pa *
0. 25 mm 筛余物,%
0.063mm筛余物，%
增塑剂吸收量,p.n.r
Severs 粘度(1 : 0.6)
流变性
通用均聚物（4.1)）
测定值
GB/T 3402-94
用均聚物(4.2)
测定值
类别及表示
类别及表示
PVC-E·P·3(或120)AI或
PVC-S·G·5(或110)或
PVC-S: G ·110 - 5126
PVC-E·P120A1+3N
通用共桑物（4.3)
测定值
不规定
类别及表示
VC/VAC90-S·G·8(或080)
或VC/VAC90-S·G·080.
GB/T3402--94
附录A
聚氨乙烯树脂表观密度的测定
（补充件）
本附录规定了测定聚氮乙烯树脂表观密度(即单位体积中的质量)的方法。A1器
A1.1药物天平：感最0.2g1
A1.2受料器，内表面光滑的不锈钢量简，容积100士0.5ml.,内径45士5mm：A1.3斗，形状与尺寸如图A1所示，下部出口有一块插板，中内58
金属具有光情内炭面
中内33
图A1斗
A1.4量筒：200mL
A2操作步骤
A2.1用插板插住不锈钢漏斗下部出口，并用支架把它乘直地支起来，在下面放-只已知质晟的受料器，漏斗下出口距受料器正上方为25～30 mm，并与它呈同轴线。A2.2用量简量取样品110~120mL，并缓慢地放入漏斗中。A2.3迅速抽去插板.让样品全部自然漏下（装满样品的受料器不得受动)。A2.4用直尺刮去受料器口上多余的样品，然后放在药物天平上称量，精确至0.2g（已测样品不得重复测定）。
A3结果表示
GB/T 3402—94
璨氟乙烯树脂的表观密麓（g/mL)按式(A1)计算：受料器与样品的质量区
式中: mz
mt-—受料器质量,g:
一受料器的容积,mL(即 100 mL)。平行样品的单个测定值和平均值的相对误差大于2%时，必须重做。结果取二个平行样品测试结果的算术平均值。附录B
用规定剪切速率下的施转粘计测定糊粘度（补充件）
本附录规定了用规定剪切速率下的旋转粘度计测定PVC增塑糊粘度的方法。B1仪器
B1.1 .同轴圆简式旋转粘度计,具有如下特点：B1.1.1外简和内简（转简）直径用de和di表示，de/di的值不大于1.5。如仪器不具备校正未端效应的几何形状，则转简的高(hi)与直径的比应满足：hi/di≥1.5。这类粘度计可用式(B1)计算剪切速率（)，以s1计：de?
式中，\-.旋转转数,min。
注；计算公式通常由仅器说明书给出。B1.1.2粘度计应能在各不同剪切速率下测量。同时，不论外简、转簡和旋转速度三者如何组台，测量误差都不大于满刻度读数的2%。B1.2恒温器.能使样品保持在23.0士0.4℃。B2操作步骤
B2.1试验前准备
B2.1.1按本标准中规定（见3.4.2)或有关产品标准及合同书中的要求，确定测量时的剪切速率。B2.1.2按确定的剪切速率，选择合适的外簡，转简及旋转速度。如果某一剪切速率，仪器不能直接测基，可采用在该剪切速率值两测的两个最接近值测量。然后以插入法求取结果。B2.1.3按本标准规定制备标准糊（见3.3.2)，并在要求的温度下放掌规定时间。B3测定
按仪器说明书中规定的测试步骤进行测定。并对同一试样在间一剪切速率下测定三次。B4计算与结果表示
GB/T 3402-94
B4.1按仪器说明书中给出的外筒，转筒、转数、剪切速率及粘度的关系，计算出粘度的测定值。B4.2结果取三个测定值的算术平均值，修约至三位有效数宇，单位为Pa·s。并以括号注明温度和剪切速率。如；
n(23℃,100sl) 4.25Pa·s
用加说明
本标准由化学工业部提出。
本标准由全国塑料标准化技术委员会聚氯乙稀树脂产品分技术委员会归口4
本标准由化工部锦西化工研究院负责起草。本标准主要起草人安少华、孙丽娟。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
