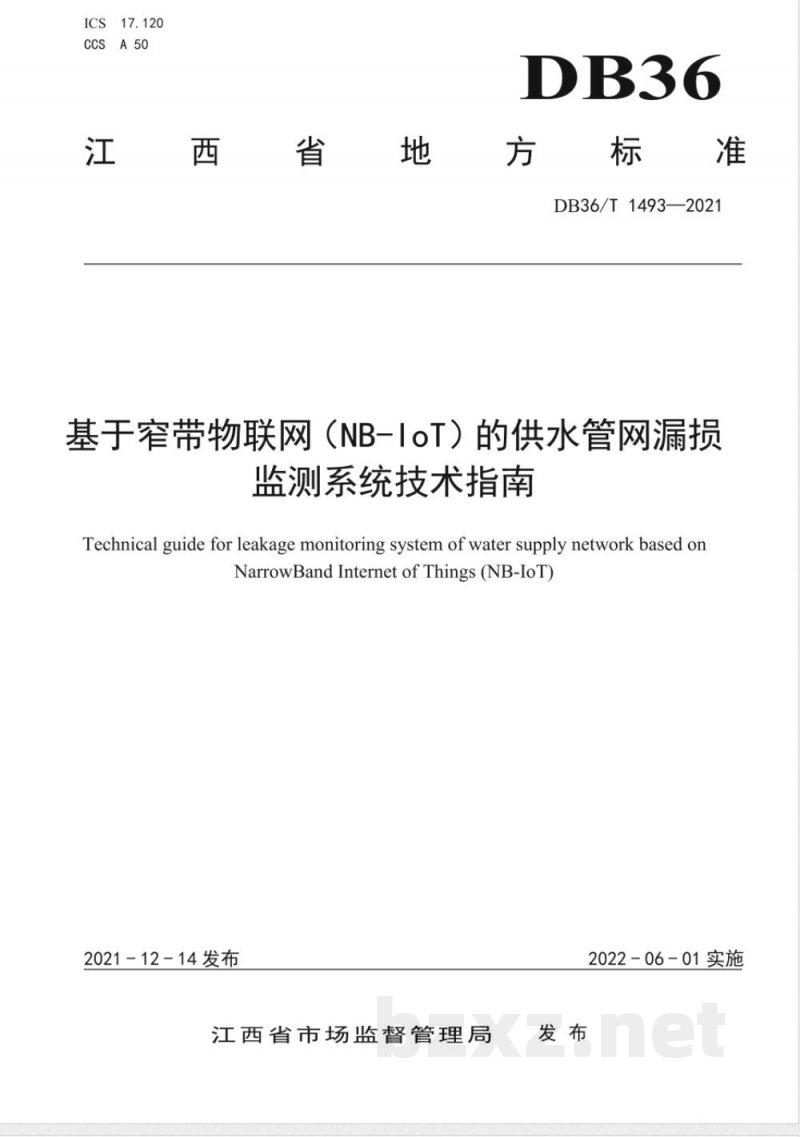

DB36/T1493—2021 基于窄带物联网（NB-IoT）的供水管网漏损监测系统技术指南 本文件规定了基于窄带物联网（NB-IoT）的供水管网漏损监测系统的术语、定义、技术要求。本文件适用于住宅小区、校园、工业园区和公共机构等用水单位的基于NB-IoT的供水管网漏损监测系统。 1 范围 本文件规定了基于窄带物联网（NB-IoT）的供水管网漏损监测系统术语和定义、技术要求。本文件适用于住宅小区、校园、工业园区和公共机构等用水单位的基于NB-IoT的供水管网漏损监测系统。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款，其中，注日期的引用文件仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件： - GB/T 12452 企业水平衡测试通则 - GB/T 19582（所有部分）基于Modbus协议的工业自动化网络规范 - GB 24789 用水单位水计量器具配备和管理通则 - CJ/T 188 用户计量仪表数据传输技术条件 3 术语和定义 下列术语和定义适用于本文件。 3.1 水平衡 (Water balance) 用水单位各用水单元或系统的输入水量之和应等于输出水量之和。 3.2 水平衡测试 (Water balance test) 对用水单元和用水系统的水量进行系统的测试、统计、分析得出水平衡关系的过程。 3.3 分区计量 (District Metering Area, DMA) 通过截断管段或关闭管段上阀门的方法，将管网分为若干个相对独立的区域，并在每个区域的进水管和出水管上安装流量计，从而实现对各个区域入水流量与出水流量的监测。 3.4 背景漏失水量 (Background leakage) 现有技术手段和措施未能检测到的管网漏点的损失水量。 3.5 管网漏损监测系统 (Network leakage monitoring system) 针对供水管网系统安装DMA分区计量装置，并通过采用远程传输等方式及时采集各分区计量在线流量仪表数据，是实现供水管网系统管网漏损在线监测和动态分析功能的硬件系统和软件系统的统称。 3.6 窄带物联网 (Narrow Band Internet of Things, NB-IoT) 支持低功耗设备在广域网的蜂窝数据连接，也被叫作低功耗广域网（LPWAN）。 3.7 NB-IoT数据采集器 (NB-IoT Data collector) 在采用NB-IoT无线通信技术的一种信息采集设备。它通过信道对其管辖的分区计量装置的信息进行采集、处理和存储，并通过远程信道与数据中心交换数据。 3.8 在线水流量仪表 (Online water flow meter) 用来测量水流量并带实时数据远传功能的自动化仪表，如远传水表、在线水流量计等。 4 技术要求 4.1 管网漏损监测系统构架 4.1.1 系统示意图 系统由感知层、传输层、数据层和应用决策层组成，见图1，系统部署在管网管理部门及授权用户终端等。 4.1.2 基本功能 系统的基本功能包括：在线监测、数据监控报警、安全管理、水平衡测试、漏损计算、漏损管理、信息共享、用户管理等。 图1 管网漏损监测系统示意图
