JB/T 5922-1991
基本信息
标准号： JB/T 5922-1991
中文名称：液压二通插装阀 图形符号
标准类别：机械行业标准(JB)
英文名称： Graphical symbols for hydraulic two-way cartridge valves
标准状态：已作废
发布日期：1991-12-11
实施日期：1992-07-01
作废日期：2006-02-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
中标分类号：机械>>通用零部件>>J20液压与气动装置
关联标准
替代情况：被JB/T 5922-2005代替
出版信息
页数：10页
标准价格：15.0 元
相关单位信息
标准简介
JB/T 5922-1991 液压二通插装阀 图形符号 JB/T5922-1991 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

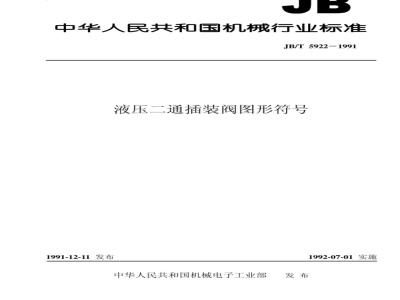

中华人民共和国机械行业标准
JB/T 5922-1991
液压二通插装阀图形符号
1991-12-11发布
中华人民共和国机械电子工业部1992-07-01实施
中华人民共和国机械行业标准
液压二通插装阀图形符号
1主题内容与适用范围
本标准规定了二通插装阀图形符号。JB/T5922-1991
本标准适用于以液压油为工作介质的二通插装阀。主要用于绘制采用二通插装阀控制的液压系统原理图。wwW.bzxz.Net
引用标准
GB786.1液压气动图形符号
3图形符号
3.1插装件的图形符号见表1。
3.2控制盖板的图形符号见表2。3.3常用插装阀图形符号见表3。3.4插装阀阀块图形符号示例见图1。4
图形符号绘制规则
4.1符号要素及功能要素
实心等腰三角形表示阀芯带节流窗口。其他符号要素及功能要素按GB786.1规定。4.2插装件图形符号
阀芯面积比aa
AA<1的锥阀插装件图形符号基本尺寸见图2：Ax
4=1的锥阀插装件图形符号基本尺寸见图3；b.阀芯面积比aa=
阀芯面积比αA
4.3控制盖板图形符号
=1的滑阀插装件图形符号基本尺寸见图4。a.控制盖板图形符号基本尺寸见图5：b．控制盖板中的梭阀、单向阀、液控单向阀、节流器、带压力补偿的节流器等先导控制组件的图形符号可省略正方形、长方形和圆形外框。4.4插装阀图形符号的组合
4.4.1插装件符号中的控制腔上边应与控制盖板符号中的底边相贴合并居中。4.4.2当控制盖板上需组合先导控制阀和其他控制元件时，各安装面应贴合，相应的控制通道应对齐，4.5其他规定
4.5.1本标准未列入的图形符号，可根据本标准规定的符号绘制规则和符号范例进行派生。4.5.2当无法直接引用或派生时，或有必要特别说明某一部分的结构及工作原理时，可局部采用结构简图来表示。
中华人民共和国机械电子工业部1991-12-11批准1992-07-01实施
JB/T 5922-1991
4.5.3符号的大小，除规定外，以清晰美观为原则，绘制时可根据实际情况进行处理，但应保持图形各部分的适当比例。
表1插装件图形符号
αA<1的锥阀
阀芯内设置节流小
孔的锥阀
阀芯带节流窗口的
阀芯内有连接孔的
闵芯内带反馈弹簧
和节流窗口的锥阀
aA=I的锥阀
阀芯内设节流小孔
的锥阀
图形符号
AA:A油口处作用面积
Ag：B油口处作用面积
Ax:X控制腔处作用面积
一般用于方向控制和压力控制
一般用于方向控制和流量控制
一般用于方向控制
一般用于力反馈比例流量控制
般用于压力控制和方向控制
一般用于压力控制
阀芯带节流窗口的
(A=1的滑阀
方向阀基本型盖板
带嵌入式先导液控
单向元件的盖板
带嵌入式梭形元件
的盖板
带行程调节装置的
基本型盖板
承装四油口方向阀
的盖板
JB/T5922-1991
续表1
图形符号
表2控制盖板图形符号
图形符号
一般用于压力、流量及方向控制一般用于减压阀或压力补偿器
带节流螺塞
方向阀用
选择压力用
流量控制用（行程调节装置的符号可以绘于左右两角上侧）
承装三油口方向阀
并带梭形元件的盖板
压力阀基本型盖板
承装三位四通电磁
换向阅并具有高、低
压选择功能的压力控
制盖板
带微流量控制的减
压阀用基本型盖板
承装三位四通电磁
换向阀并具有高、低
压选择功能的减压阀
控制盖板
单向阀
JB/T5922-1991
续表2
图形符号
风2水92
表3典型插装阀图形符号例
图形符号
该阀由面积比α。<1的锥阅插
装件和基本型盖板两部分组成。具有单向阅功能
方向流量复合控制
压力控制阀
压力控制阀
比例流量控制阀
JB/T5922-1991
续表3
图形符号
该阀由阀芯面积比α<1并带
节流窗口的锥阀插装件，带行程调节装置的控制盖板和二位三通电磁先导阀（球式）三部分组成。具有二位二通方向控制和节流控制的功能
该阀由阀芯面积比α=1的锥阅
插装件、具有高、低压选择功能的减压阀控制盖板、叠加式调压阀和三位四通电磁换向阀（滑阀式）组成，具有高低压选择和卸荷控制功能
该阀由α=1的滑阀插装件和带
微流量控制器及先导调压阀的控制盖板所组成。具有定压输出的减压阀功能
该阅由α<1的带反馈弹簧和
节流窗口的锥阀插装件，以及带二通比例先导阅的控制盖板组成，系位移-力反馈式比例节流阀
JB/T5922-1991
图1插装阀阀块图形符号示例
图2阀芯面积比α
4A<1的锥阀插装件图形符号基本尺寸Ax
JB/T5922-1991
阀芯面积比αA=
=1的锥阀插装件图形符号基本尺寸Ax
会=1的滑阀插装件图形符号基本尺寸图4阀芯面积比αA=
JB/T5922-1991
控制盖板图形符号基本尺寸
注：盖板内嵌入的先导控制组件符号可参见表2并符合GB786.1规定、附加说明：
本标准由全国液压气动标准化技术委员会提出并归口。本标准由中国船舶工业总公司第七研究院第七○四研究所负责起草。本标准主要起草人黄人豪、虞伟棠。中华人民共和国
机械行业标准
液压二通插装阀图形符号
JB/T 59221991
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
邮编100044）
开本880×1230
印张3/4
字数16.000
1992年6月第一版
1992年6月第一次印刷
印数1-500
定价5.00元
机械工业标准服务网：http://swww.JB.ac.cn1661_6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
