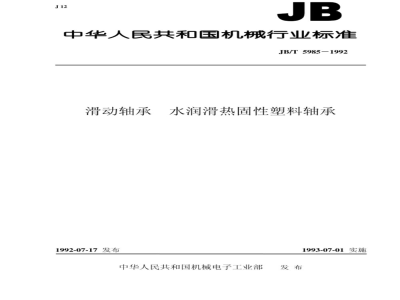

标准图片预览
标准内容
中华人民共和国机械行业标准
JB/T5985-1992
滑动轴承
1992-07-17发布
水润滑热固性塑料轴承
1993-07-01实施
中华人民共和国机械电子工业部发布
中华人民共和国机械行业标准
滑动轴承
1主题内容与适用范围
水润滑热固性塑料轴承
JB/T5985-1992
本标准规定了以水作润滑剂的热固性塑料轴承的材料、基本型式、尺寸和公差、工作介质、轴承匹配零件等。
本标准适用于热固性塑料制造的，应用于水泵、潜水电机、水轮泵、水轮机、食品机械等在水介质中工作的止推轴承和径向轴承。引用标准
GB1184
GB1220
GB2828
JB3199
轴承材料
包装储运图示标志
优质碳素结构钢技术条件
表面形状和位置公差未注公差的规定不锈钢棒
逐批检查计数抽样程序及抽样表（适用于连续批的检查）塑料水润滑耐磨材料技术条件
水润滑轴承材料通常为酚醛塑料P23-1、P117和聚邻苯二甲酸二丙烯酯（DAP-2）等塑料。P23-1材料应符合JB3199的规定：P117、DAP-2材料的机械性能、耐磨性能、耐热性能指标应参照JB3199的规定。
基本型式
4.1止推轴承的基本型式
止推轴承的基本型式见图1。
止推轴承的滑动表面可以为扇面形和筋条块形。其底面可以为平面（图1a、b）或槽面（图1c、d)。4.2径向轴承的基本型式
径向轴承的基本型式见图2。
径向轴承的滑动表面带螺旋槽或直槽。螺旋槽的旋向和头数本标准不做规定。径向轴承外圆的定位型式由供需双方协商。机械电子工业部1992-07-17批准1993-07-01实施
振电国为房
新身美为草象#
图1止推轴承
(hi=-1.5,≤5
JB/T 59851992
5标记
标记代号
标记代号见表1。
止推轴承
径向轴承
止推轴承滑动表面为扇形面
止推轴承滑动表面为筋条块
止推轴承底面为平面
止推轴承底面为槽面
5.2标记方法
5.2.1止推轴承的标记方法
JB/T 59851992
不表示
不表示
螺旋精
方形直摊
满弧形直精
径向轴承内圆为直槽
径向轴承内圆为螺旋槽（左旗）径向轴承内圆为螺旋槽（右旋）P23-1塑料
P117塑料
DAP-2塑料
L(左)
径向轴承的标记方法
轴承的尺寸、公差和技术要求
1止推轴承的尺寸和公差
JB/T5985-1992
JB/T5985
底面型式代号
滑动表面型式代号
外径，mm
JB/T5985
直槽或螺旋槽代号
材料代号
长度，mm
内径，mm
止推轴承的尺寸和公差见表2和图14
外径D
内径。
壁厚er
6.2径向轴承的尺寸和公差
定位孔
中心园
直径D
径d，
径向轴承的尺寸和公差见表3和图2。JB/T5985-1992
孔数n
(个）
滑动表面为扇形面
润滑水
槽数(个）
水槽宽
滑动表面
为筋条块
筋条块
数(个)
润滑水托盘进水
孔截面积
深度或筋
条块高度
总和约不
小于mm
内径d
外径D
6.3技术要求
1表面粗糙度
长度L
30，40，48
35，44，52
40，50，60
44，55，66
46，58，70
50,62，75
52，65，78
60，74，90
64,80,96
68,85，102
76,95，114
110,132
96，120，144
104,130,156
120,150,180
JB/T5985-1992
带直槽的清动表面
方形槽
(wxb）ir
圆弧槽
带螺旋槽
的清动表
轴承内孔与轴颈
之间的最小间隙
(双面）
轴承外
圆设定
位要系
轴承外
圆不设
定位要
止推轴承和径向轴承的滑动表面粗糙度R≤1.6Ⅱm：止推轴承底面和径向轴承外圆表面粗糙度R≤3.2μm；其他表面R≤6.3μm。6.3.2止推轴承底面的平面度
止推轴承底面的平面度公差不低于GB1184规定的10级（止推轴承外径D为主参数）6.3.3止推轴承滑动表面与止推盘的接触面积止推轴承滑动表面与止推盘的实际接触面积不得小于理论接触面积的70%。6.3.4径向轴承的同轴度
径向轴承内圆表面中心线对外圆表面中心线的同轴度公差不低于GB1184规定的8级。6.3.5轴承的外观要求
轴承的表面应光滑平整，无毛刺、尖锐棱角、裂纹、气泡，允许有少量深浅色点。7工作介质
轴承的工作介质为含砂量（重量比）不超过0.01%的清水，其酸碱度（pH）值为6.5-8.5，氯离子含量不超过400m，水温不高于65℃。6
与轴承相匹配的零件
匹配零件的材料和表面条件
JB/T5985-1992
表面粗糙度R.≤0.8um。
与轴承匹配的轴颈和止推盘表面应淬硬或镀硬铬，表面硬度45~50HRC，：轴颈和止推盘的材料推荐采用GB1220规定的3Cr13或GB699规定的45钢。8.2与径向轴承外圆相配合的座孔直径公差与径向轴承外圆相配合的座孔直径公差带为H8。8.3止推轴承金属托盘水孔截面积总和止推轴承金属托盘水孔截面积总和应符合表2规定。9
止推轴承的允许负荷与寿命
止推轴承在正常工况条件下，在表4规定最大允许负荷下运转5000h，轴承厚度的减小不大于1mm。
轴承外径D
检验规则
轴承材料的检验
最大允许负荷
轴承材料的检验按JB3199进行。10.2
轴承的检验
轴承外径D
100120
130150
160170
最大允许负荷
用户按GB2828规定的一次抽样方案、检查水平II进行检验。合格质量水平（AQL）应符合表5的规定。表5对应的样本大小、合格判定数（Ac），不合格判定数（Re）见表6。轴承生产厂在产品出厂前按表5规定项目逐个检查，合格后方可出厂。表5
止推轴承外径
止推轴承厚度
止推轴承的平面度
止推轴承滑动表面与止推盘接触面积径向轴承内径
径向轴承外径
径向轴承长度
径向轴承同轴度
本标准条号
合格质量水平
批量范围
91-150
151-280
281-500
501~1200
1201~3200
3201~10 000
样本大小
包装、标志、运输和储存
JB/T5985-1992
合格质量水平AQL
轴承应擦净用纸包裹后装入瓦楞纸箱或木箱，箱上的图示标志应符合GB191的规定。包装箱上应注明：
a.产品名称、型号及数量：
包装日期：
c.生产厂名称；
到站及收货单位：
e.发站及发货单位；
f.包装箱尺寸和重量。
包装箱内应附有产品检验合格证。11.2
包装应保证在正常运输时不损坏，如用户同意也可用简易包装。轴承应储存在通风干燥处，避免高温、日晒、雨淋、搬运时严禁剧烈碰撞。包装箱上的标志应完整清晰。
附加说明：
本标准由机械电子工业部机械标准化研究所提出并归口。3
本标准由机械电子工业部机械标准化研究所、上海材料研究所、上海电器科学研究所、衡水市化
工厂、上海市金山工程塑料厂负责起草。本标准主要起草人万麻、俞仲倩、张巧英、石中春、雷剑辉。8
中华人民共和国
机械行业标准
滑动轴承力
水润滑热固性塑料轴承
JB/T 59851992
机械科学研究院出版发行
机械科学研究院印剧
（北京首体南路2号
邮编100044）
开本880×1230
印张3/4
字数16,000
1992年10月第一版
1992年10月第一次印刷www.bzxz.net
印数1-500
定价2.40元
机械工业标准服务网：http://www.JB.ac.cn26186
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
