本标准规定了农业机械用(特别是收割机械)环形六角带(双面V带)以及相应定直径槽轮的基本尺寸。 GB/T 10415-2007 农业机械 环形六角带及带轮轮槽截面 GB/T10415-2007 标准下载解压密码：www.bzxz.net

ICS65.060.01

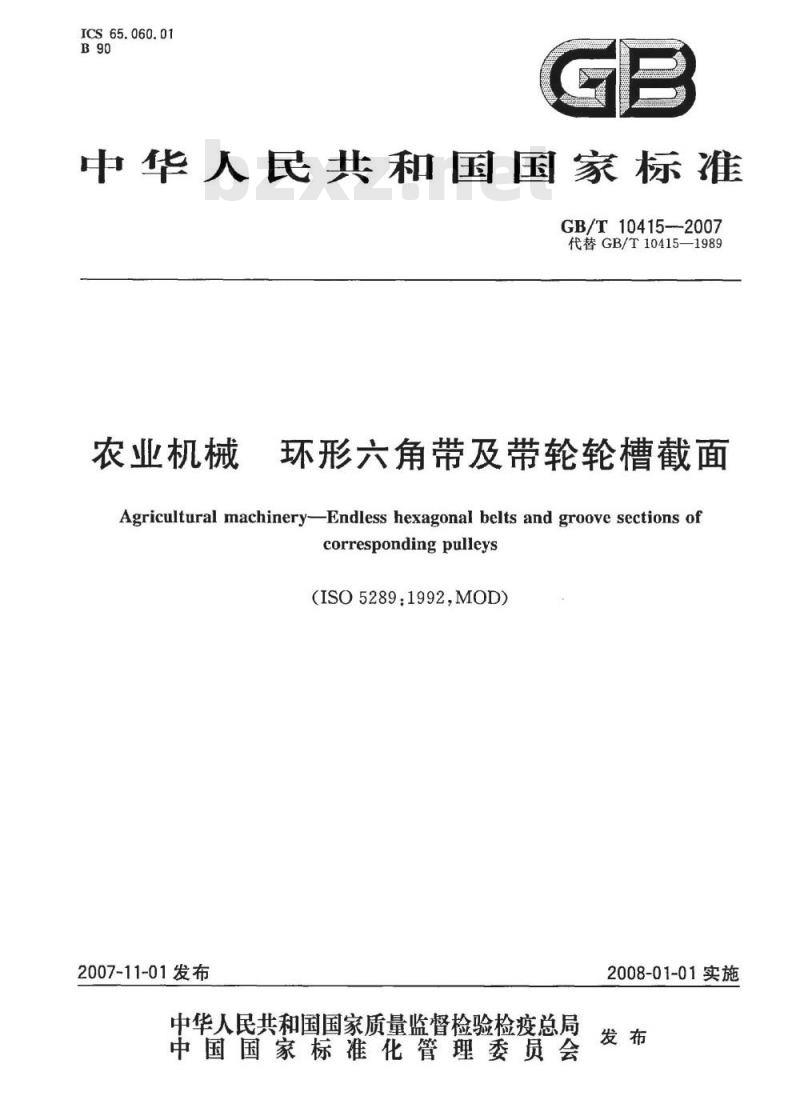

中华人民共和国国家标准
GB/T10415--2007
代替GB/T10415—1989
农业机械
环形六角带及带轮轮槽截面
Agricultural machinery-Endless hexagonal belts and groove sections ofcorrespondingpulleys
（ISO5289:1992,MOD）
2007-11-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-01-01实施
GB/T10415—2007
本标准修改采用ISO5289：1992《农业机械环形六角带及带轮轮槽截面》（英文）。本标准根据ISO5289：1992重新起草。本标准与ISO5289：1992相比，进行了如下修改：增加了带轮的制造要求；
“本国际标准”一词改为“本标准”，删除国际标准的前言；
用小数点“，”代替作为小数点的逗号“，”；对ISO5289：1992中引用的其他国际标准，用已被采用为我国的标准代替对应的国际标准。本标准是对GB/T10415—1989《农业机械用双面V带轮》的修订。与GB/T10415—1989相比主要技术内容变化如下：
-对标准名称进行了修改；
增加了有关带的长度、公差要求；增加了带长度的测量方法。
本标准自实施之日起代替GB/T10415—1989。本标准由中国机械工业联合会提出。本标准由全国农业机械标准化技术委员会归口。本标准起草单位：中国农业机械化科学研究院、山东五征集团有限公司。本标准主要起草人：吕树盛、张蒙、张伟、薛治刚。T
1范围
农业机械环形六角带及带轮轮槽截面GB/T104152007
本标准规定了农业机械用（特别是收割机械）环形六角带（双面V带）以及相应定直径槽轮的基本尺寸。此内容来自标准下载网
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T321—2005优先数和优先数系（ISO3:1973，IDT）GB/T6931.2—1986V带传动术语（eqvISO1081:1980）GB/T10412—2002普通和窄V带轮（基准宽度制)(ISO4183：1995,MOD）GB/T11357-1989带轮的材质、表面粗糙度及平衡（eqvISO254：1981）GB/T17197—1997带传动联组普通V带轮（有效宽度制）（eqvISO5291:1993）3术语和定义
GB/T6931.2中确立的术语和定义适用于本标准。4尺寸和公差
4.1六角带
4.1.1概述
六角带单位横截面会传递径向力。当V带经过轮槽时，其横截面会发生一个微小的形变。因此，我们下面定义的各种的测量值都是在六角带安装在设备上，且受到力F的作用的情况下获得的，如W、T等值。
4.1.2截面尺寸
六角带的理论截面是由两个等腰梯形在长底边处拼接成的六边形。其中，位于截面高的一半处，中立面与横截面的交线为中立轴（见图1）。六角带截面尺寸应符合表1要求。图1六角带截面
GB/T10415—2007
公称宽度
公称高度
4.1.3有效长度
表一截面公称尺寸
带型号
单位为毫米
带的有效长度范围应首选优先系数R40系列（GB/T321）当中1250mm～10000mm的数值（见表2)。
六角带有效长度系列
有效长度L。
基本尺寸
极限偏差
带型号
单位为毫米
注：在标准使用过程中，可根据供需双方需要协商长度公差。有×号处，表示该型号有标准有效长度的带。2
4.1.4长度极限偏差
带长度极限偏差用下式计算，其中，上偏差为十力/2，下偏差为一力。=0.8/+0.006L
GB/T10415—2007
L是优先系数R10中的数，它们的值等于或略大于表2中有效长度数值，单位为毫米（mm）。4.2槽轮
4.2.1两槽轮旋转轴平行
本标准中六角带与旧式带轮槽型对应情况（见表3)按GB/T10412或GB/T17197规定。表3六角带与带轮槽型
带型号
4.2.2两槽轮旋转轴不平行
GB/T10412
带轮槽型
GB/T17197
在特殊情况下，通过增加带轮外径或槽角可保证V带接触和离开带轮时它们的边缘处不会产生摩擦力。
目前，无法规定一个适合所有采用不平行轴传输的槽轮的槽型。5带有效长度的测量
5.1测量设备
测量装置示意图见图2（推荐）。该装置包含两个功效相同、尺寸相同的带轮，其中一个带轮中心固定，另一个带轮可在测量力F(见表4)的作用下，沿两带轮所在平面移动。34+0*20
图2测量设备示意图
5.2测量步骤
测量时，要将V带转动至少两周，然后测量两轮的中心距E。如在水平位置测量带长时，带的宽度等于截面的有效宽度0。，此时带的有效长度L。由下面公式计算获得：
L。=2E+C.
GB/T10415—2007
式中：
E—与5.1一致，指两个槽轮的中心距。c.
带轮的有效圆周长（见表4）。
有效宽度w/mm
最小槽深h（近似值为0.6w.）/mm有效直径d./mm
有效圆周长Ce/mm
测量力F/N
角a/()
5.3被测量带轮槽面的检验
带轮基本尺寸及测量力
带轮的所有测量值当中，只有w，C。和槽角α比较重要，其基本尺寸按表4规定。而标准中给出的槽深h仅供参考。
速度比R的计算
两个带轮中径d，对于计算速度比是非常重要的。因此，在计算速度比的过程中，有必要采取下面的步骤。
6.1带轮基准直径da的修正系数按GB/T10412规定如果带轮采用的是GB/T10412规定的基准直径，那么必须采用修正系数来获得节径d，（图3）。节径d。可以由下面公式计算获得。其中ba为修正系数（GB/T6931.2中定义的基准线微分规定)。
d,=da+2bg
2ba的值按表5规定。
槽轮的基准宽度：
wV带的节宽。
带轮直径示意图
带外形
槽外形
表52ba值
6.2带轮有效直径d。的修正系数按GB/T17197规定槽
2ba值/mm
GB/T10415—2007
由于六角带自身的特性，修正系数b.（按GB/T6931.2中定义的有效节线微分规定）可近似等于零。因此，节径d，近似等于有效直径d.（图4)。w
轮的有效宽度；
w,V带的节宽。
图4带轮直径示意图
7带轮制造要求
7.1材料
当带速小于25m/s时用性能不低于HT150牌号的灰铸铁。当带速为25m/s~30m/s时用性能不低于HT200牌号的灰铸铁。7.2缺陷
带轮轮槽工作面不应有砂眼、气孔；辐板、辐轮及轮毂上不允许有缩孔。7.3平衡
带轮应按GB/T11357的规定进行静平衡或动平衡。GB/T10415-2007
