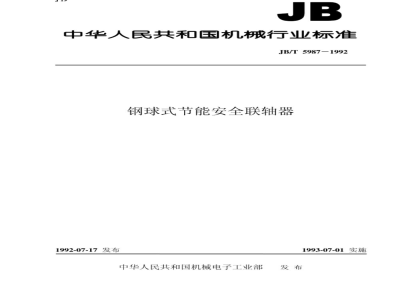

中华人民共和国机械行业标准
JB/T 5987-1992
钢球式节能安全联轴器
1992-07-17发布
中华人民共和国机械电子工业部1993-07-01实施
主题内容与适用范围
引用标准
技术要求
检验规则
标志、包装、贮存
联轴器选用说明（参考件）
中华人民共和国机械行业标准
钢球式节能安全联轴器
主题内容与适用范围
JB/T 5987-1992
本标准规定了钢球式节能安全联轴器（以下简称联轴器）的分类、技术要求、检验规则、标志、包装和忙存等。
本标准规定的联轴器适用于联接两共轴线的带负载启动或频繁启动、需要安全保护、无需调速的中、高速传动轴系，具有将重载启动转变为空载启动、传递转矩可调节和容易实现过载保护的性能，具有一定的补偿被联两轴相对偏移、减振等特点，工作温度为-20~+90℃，传递功率为0.3~5550kW；转速为600~3000r/min。
引用标准
GB 276
GB3078
GB3507
GB3852
GB3931
GB4323
GB4879
GB4892
GB6388
GB6543
GB9439
GB10412
GB10413
GB11352
GB12458
3分类
标准型弹性垫圈
包装储运图示标志
滚动轴承
深沟球轴承
外形尺寸
优质结构钢冷拉钢材技术条件
紧固件机械性能螺栓、螺钉和螺柱机械式联轴器公称扭矩系列
联轴器轴孔和键槽型式及尺寸
机械式联轴器名词术语
弹性套柱销联轴器
防锈包装
硬质直方体运输包装尺寸系列
运输包装收发货标志
瓦楞纸箱
灰铸铁件
普通V带轮
窄V带轮
般工程用铸造碳钢件
机械式联轴器分类
型号表示方法
联轴器型号应符合下列规定
机械电子工业部1992-07-17批准1993-07-01实施
联轴器型号示例：
JB/T 5987-1992
规格代号（见表1）
基本型不表示
型式代号带制动轮型用Z表示
（皮带轮型用D表示
钢球式节能安全联轴器
例1：转速（指交流电机的同步转速）为1500r/min，传递功率为20kW的基本型钢球式节能安全联轴器的型号为：AQ6：
例2：转速为3000r/min，传递功率为96kW的带制动轮型钢球式节能安全联轴器的型号为：AQZ5；例3：转速为1000r/min，传递功率为50kW的皮带轮型钢球式节能安全联轴器的型号为：AQD10。3.1.2鼓形弹性套
应符合GB4323的规定。
鼓形弹性套型号示例：
例：AQ8节能安全钢球联轴器的鼓形弹性套型号为：T5。3.2标记
联轴器标记应符合GB12458的规定。例1：AQ6钢球式节能安全联轴器主动端：J型轴孔、C型键槽：d=60mm，L=112mm：从动端：J型轴孔、A型键槽；d=60mm，L=107mm。AQ6联轴器
JC60×112
J,60×107
JB/T5987
例2：AQZ5带制动轮型钢球式节能安全联轴器主动端：Y型轴孔、A型键槽：d=55mm，L=112mm；从动端：J型轴孔、A型键槽；d=55mm，L=84mm。AQZ5联轴器
55×112
J,55×84
JB/T5987
例3：AQD8皮带轮型钢球式节能安全联轴器AQD型皮带轮型钢球式节能安全联轴器没有从动端，只标注主动端即可，如：Y型轴孔、A型键槽；d=75mm，L=142mm。
AQD8联轴器
75×142
JB/T5987
3.3结构型式、基本参数和主要尺寸3.3.1AQ一基本型钢球式节能安全联轴器结构型式、基本参数和主要尺寸应符合图1和表1的规定。型号
JB/T5987-1992
920121315
图1AQ一基本型钢球式节能安全联轴器1、2—螺栓；3、12—轴承盖；4、5、13—弹簧垫图；6—端盖；7—壳体：8—转子：9—沉头螺塞：10—密封圈：11—滚动轴承：14一弹性套：15—弹性柱销：16一定位螺钉：17半联轴器：18—钢球表1AQ型钢球式节能安全联轴器基本参数和主要尺寸各种转速下所能传递的功率
主动端
轴孔长度
从动端
轴孔长度
J，Z型
许用转速
各种转速下所能传递的功率
JB/T5987-1992
续表1
主动端
轴孔长度
从动端
轴孔长度
JZ,型
许用转速
铸铁等钢免费标准下载网bzxz
各种转速下所能传递的功率
JB/T5987-1992
续表1
主动端
轴孔长度
从动端
轴孔长度
JZ,型
许用转速
铸铁等钢
各种转速下所能传递的功率
注：表中带*号的，联轴器材料为锻钢JB/T5987-1992
续表1
主动端
轴孔长度
从动端
轴孔长度
JZ,型
许用转速
铸铁铸钢
JB/T5987-1992
3.3.2AOZ一带制动轮型钢球式节能安全联轴器结构型式、基本参数和主要尺寸应符合图2和表2的规定。123456
101312131415161719志
图2AQZ一带制动轮型钢球式节能安全联轴器1、2—螺栓：3、12—轴承盖：4、5、13—弹簧垫圈：6—端盖：7—壳体：8一转子：9沉头螺塞；10—密封圈：11—滚动轴承：14—弹性套：15—弹性柱销：16—定位螺钉：17—半联轴器：18—钢球：19—制动轮表2AQZ型带制动轮钢球式节能安全联轴器基本参数和主要尺寸各种转速下所能传递的功率
主动端
轴孔长度
从动端
轴孔长度
许用转速
铸铁铸钢
各种转速下所能传递的功率
JB/T5987-1992
续表2
从动端
主动端
轴孔长度
轴孔长度
J,Z型
许用转速
铸铁铸钢
各种转速下所能传递的功率
JB/T5987-1992
续表2
从动端
主动端
轴孔长度
轴孔长度
J,,Z,型
许用转速
铸铁铸钢
