本标准规定了发电厂和变电所采用的电力变压器、发电厂和变电所自用变压器以及配电变压器的选用导则。本标准适用于设计部门设计发电厂和变电所时选用变压器。用户订购变压器时，可参考本导则确定变压器技术参数和合同内容。本标准代替GB/T 17468-1998，与其相比主要变化如下：ａ)编写格式按GB/T 1.1-2000《标准化工作导则 第１部分：标准的结构和编写规则》的规定进行了修改；ｂ)规范性引用文件中增补了GB 20052三相配电变压器能效限定值及节能评价值、DL/T 985配电变压器能效技术经济评价导则、JB/T 10317 单相油浸式配电变压器技术参数和要求、JB/T 10318 油浸式非晶合金铁心配电变压器技术参数和要求标准及一些变压器组件标准；ｃ)对变压器的特殊使用条件进行了修改和增补；ｄ)在变压器的类型中，修改了按调压方式和冷却方式对变压器进行分类的内容；ｅ)对油浸式变压器推荐按额定容量来选择冷却方式；ｆ)删除了原标准表3，干式变压器的温度限值要求符合干式变压器负载导则标准的规定；ｇ)增加对相关变压器组件的要求；ｈ)删除了原标准附录Ｃ、附录Ｅ 和附录Ｇ，其他附录号顺序变化；ｉ)修改了原标准附录Ｂ，增加了关于冷却方式、绝缘水平、调压方式等内容；ｊ)修改了原标准附录Ｆ的套管式电流互感器额定一次电流标准值；增加了测量用套管式电流互感器的准确级；修改了保护用套管式电流互感器的准确限值系数标准值；修改了套管式电流互感器推荐的性能参数额定值。 GB/T 17468-2008 电力变压器选用导则 GB/T17468-2008 标准下载解压密码：www.bzxz.net

ICS29.180

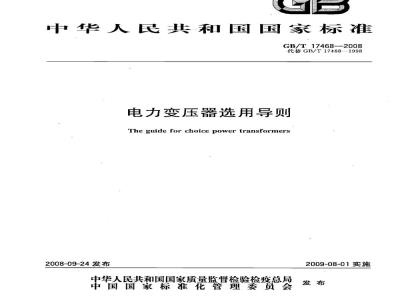

中华人民共和国国家标准
GB/T17468--2008
代替GB/T17468—1998
电力变压器选用导则
The guide for choice power transformers2008-09-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-08-01实施
GB/T17468—2008
1范围
规范性引用文件
使用条件
选用变压器的一般原则
技术要求
三相系统中变压器并联运行
变压器的声级
变压器热老化率与寿命
变压器组、部件
标志、起吊、安装、运输和贮存制造方应提供的技术文件和图表12技术协议.
附录A（资料性附录）
三相变压器常用的联结组
附录B（资料性附录）
附录C（资料性附录）
附录D（资料性附录）
附录E（资料性附录）
变压器的主要性能参数与制造成本的关系变压器并联运行的联结方法
套管式电流互感器选用导则
技术协议书的内容
GB/T17468—-2008
本标准是根据变压器产品不断改进，并按安全、环保、节能、节材的原则对GB/T17468一1998《电力变压器选用导则》进行修订的。本标准代替GB/T17468一1998，与其相比主要变化如下a）编写格式按GB/T1.1一2000《标准化工作导则第1部分：标准的结构和编写规则》的规定进行了修改；
b）规范性引用文件中增补了GB20052三相配电变压器能效限定值及节能评价值、DL/T985配电变压器能效技术经济评价导则、JB/T10317单相油浸式配电变压器技术参数和要求、JB/T10318油浸式非晶合金铁心配电变压器技术参数和要求标准及一些变压器组件标准；对变压器的特殊使用条件进行了修改和增补；c
在变压器的类型中，修改了按调压方式和冷却方式对变压器进行分类的内容；对油浸式变压器推荐按额定容量来选择冷却方式；e
删除了原标准表3，干式变压器的温度限值要求符合干式变压器负载导则标准的规定；g)
增加对相关变压器组件的要求；h)
删除了原标准附录C、附录E和附录G,其他附录号顺序变化；i
修改了原标准附录B，增加了关于冷却方式、绝缘水平、调压方式等内容；i）
修改了原标准附录F的套管式电流互感器额定一次电流标准值：增加了测量用套管式电流互感器的准确级：修改了保护用套管式电流互感器的准确限值系数标准值；修改了套管式电流互感器推荐的性能参数额定值。
本标准由中国电器工业协会提出。本标准由全国变压器标准化技术委员会（SAC/TC44）归口。本标准起草单位：沈阳变压器研究所、上海市电力公司、保定天威保变电气股份有限公司、西安西电变压器有限责任公司、特变电工沈阳变压器集团有限公司、特变电工衡阳变压器有限公司、中电电气集团有限公司、广东钜龙电力设备有限公司、山东达驰电气股份有限公司、广州骏发电气有限公司。本标准主要起草人：孙军、姜益民、李洪秀、汪德华、安振、陈东风、徐子宏、王文光、侯照礼、樊建平。本标准于1998年首次发布，本次为第一次修订。I
1范围
电力变压器选用导则
GB/T17468—2008
本标准规定了发电厂和变电所采用的电力变压器、发电厂和变电所自用变压器以及配电变压器的选用导则。
本标准适用于设计部门设计发电厂和变电所时选用变压器。用户订购变压器时，可参考本导则确定变压器技术参数和合同内容。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB311.1高压输变电设备的绝缘配合（GB311.1—1997，negIEC60071-1：1993）GB/T321优先数和优先数系
GB1094.1电力变压器第1部分：总则（GB1094.1—1996，eqvIEC60076-1：1993）GB1094.2电力变压器第2部分：温升（GB1094.2—1996，eqvIEC60076-2：1993）GB1094.3
电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙（GB1094.3-2003，eqvIEC60076-3:2000)
电力变压器第5部分：承受短路的能力（GB1094.5—2008，IEC60076-5：2006，GB/T1094.7
电力变压器，第7部分：油浸式电力变压器负载导则（GB/T1094.72008，IEC60076-7:2005,MOD)
GB/T1094.10电力变压器第10部分：声级测定（GB/T1094.10-2003，IEC60076-10:2001，MOD)
GB1094.11
电力变压器第11部分：干式变压器（GB1094.11--2007，IEC60076-11：2004，MOD)
GB1208电流互感器（GB1208—2006,IEC60044-1：2003，MOD)GB3096城市区域环境噪声标准
GB/T4109高压套管技术条件（GB/T4109-1999，eqvIEC60137：1995）GB/T6451油浸式电力变压器技术参数和要求GB/T7595运行中变压器油质量标准GB/T10228千式电力变压器技术参数和要求GB10230.12
分接开关第1部分：性能要求和试验方法（GB10230.1-2007,IEC60214-12003，MOD)
GB/T10230.2分接开关第2部分：应用导则（GB/T10230.2--2007，IEC60214-2：2004，MOD)
GB12348工业企业厂界噪声标准
GB/T13499电力变压器应用导则（GB/T13499—2002，idtIEC60076-8：1997）GB16847保护用电流互感器暂态特性技术要求（GB16847--1997，idtIEC60044-6：1992）GB/T17211干式电力变压器负载导则（GB/T17211—1998，eqvIEC60905：1987）GB20052三相配电变压器能效限定值及节能评价值1
GB/T17468—2008
GBJ148
DL/T985
JB/T501
电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范配电变压器能效技术经济评价导则电力变压器试验导则
JB/T2426
JB/T3837
JB/T5345
JB/T5347
JB/T6302
JB/T6484
JB/T7065
JB/T7631
JB/T7633
JB/T8315
JB/T8316
JB/T8317
JB/T8318
发电厂和变电所自用三相变压器技术参数和要求变压器类产品型号编制方法
变压器用蝶阀
变压器用片式散热器
变压器用油面温控器
变压器用储油柜
变压器用压力释放阀
变压器用电子温控器
变压器用螺旋板式强油水冷却器变压器用强迫油循环风冷却器
变压器用强迫油循环水冷却器
变压器冷却器用油流继电器
变压器用成型绝缘件技术条件
JB/T8448.1
JB/T8450
JB/T8971
JB/T9639
JB/T9642
JB/T9647
变压器类产品用密封制品技术条件第1部分：橡胶密封制品变压器用绕组温控器
干式变压器用横流式冷却风机
封闭母线
变压器用风扇
气体继电器
36kV~500kV级电力变压器声级
JB/T10088
JB/T10112
JB/T10317
JB/T10318
JB/T10428
JB/T10430
JB/T10692
变压器油泵
单相油浸式配电变压器技术参数和要求油浸式非晶合金铁心配电变压器技术参数和要求变压器用多功能保护装置
变压器用速动油压继电器
变压器用油位计
ANSI/IEEEC57.13：1993互感器标准要求3使用条件
3.1正常使用条件和特殊使用条件油浸式电力变压器应符合GB1094.1的规定；干式电力变压器应符合GB1094.11的规定。3.2其他特殊使用条件
如果有3.1之外的其他特殊使用条件，用户应与制造方协商并在合同中规定，如：a）有害的烟或蒸汽，灰尘过多或带有腐蚀性，易爆的灰尘或气体的混合物、蒸汽、盐雾、过潮或滴水等；
b）异常振动、倾斜、碰撞、冲击；c）环境温度超出正常使用范围；d）特殊的运输条件；
e）特殊的安装位置和空间限制；f)特殊的维护问题；
特殊的工作方式或负载周期，如：冲击负载；g）
不平衡的交流电压或交流系统的电压与实质正弦波有差异；h)
GB/T17468—2008
异常的谐波电流负载，如由半导体或类似元件控制而引起这种情况。过大的谐波电流会引起0
过量的损耗和异常的发热现象；多绕组变压器或自耦变压器的特定负载条件（容量输出，绕组负载功率因数和绕组电压）；k)
励磁电压超过额定电压的110%或额定电压与额定频率比值的110%；在绝缘设计中需要特殊考虑的异常电压或过电压情况；异常磁场；
直流偏磁能力；
具有大电流离相封闭母线的大型变压器。应注意具有强磁场的大电流离相封闭母线可能在变压器油箱和外壳以及母线内部产生所不希望的环流。若设计时没有采取正确的措施，这些环流产生的损耗会导致温升过高；p)
并联运行。应注意尽管并联运行不属于特殊使用条件，但当变压器与其他变压器并联运行时，建议用户向制造方说明；
冷却装置的布置方式和运行方式；q）
r）室内布置的通风要求。
3.3热带气候防护类型及使用环境条件3.3.1热带产品的气候防护类型是指产品使用在一定的热带气候区域时所采取的相应防护措施，以保证按该典型环境设计、制造的产品在运行中的可靠性。3.3.2热带产品的气候防护类型分为湿热型（TH)、于热型（TA）和干湿热合型（T）。3.3.3对于湿热带工业污移较严重及沿海地区户外的产品，应考虑潮湿、污移及盐雾的影响，其所使用的绝缘子和瓷套管应选用加强绝缘型或防污移型产品；由于湿热地区雷暴雨比较频繁，对产品结构应考虑加强防雷措施。
三种气候防护类型热带产品使用环境条件见表1。表1热带产品使用环境条件
气候防护类型
环境参数
海拔/m
年最高
年最低
空气温度/
空气相对湿度/
年平均
月平均最高（最热月）
日平均
最大日温差
最湿月平均最大相对湿度
最干月平均最小相对湿度
含盐空气
最大降雨强度/（mm/min）
太阳辐射最大强度/LJ/(cm2·min）]阳光直射下黑色物体表面最高温度/℃冷却水最高温度/℃
湿热型
1000及以下
95(25℃时）5
干热型
1000及以下
10(40时）
干湿热合型
1000及以下
95(25℃时）
10(40时）。
GB/T17468—2008
环境参数
一米深土壤最商温度/℃
最大风速/(m/s）
有害动物
表1（续）
湿热型
a当需要适用于年最高温度55℃的产品时，由供需双方协商确定。b指该月的月平均最低温度为25℃。c指该月的月平均最商温度为40℃。d在订货时提出作特殊考患。
e指沿海户外地区。
4选用变压器的一般原则
气候防护类型
干热型
于湿热合型
选用变压器技术参数，应以变压器整体的可靠性为基础，综合考虑技术参数的先进性和合理性、经济性，结合运行方式和损耗评价的方式，提出技术经济指标。同时还要考虑可能对系统安全运行、环保、节材、运输和安装空间等方面的影响。4.1变压器符合的标准和技术规范在选用变压器时，应明确变压器应符合的标准（国家标准、行业标准、国际标准和国外标准）名称和代号。
在选用变压器时，用户应明确提出变压器的技术规范和参数，一般应按GB/T6451、GB/T10228、JB/T2426、JB/T10317、JB/T10318、JB/T3837的规定来选择。如有其他要求，应与制造方协商后在合同中规定。
除例行试验外，如果要求变压器重做型式试验项目、特殊试验项目、研究性试验项目，则应在询价和订货时与制造方协商，并在合同中规定。4.2变压器的类型
电力变压器按用途可分为：升压变压器、降压变压器、配电变压器、联络变压器和厂用变压器；按绕组型式可分为：双绕组变压器、三绕组变压器和自耦变压器；按相数可分为：三相变压器和单相变压器；按调压方式可分为：无调压变压器、无励磁调压变压器和有载调压变压器；按冷却方式分为：自冷变压器、风冷变压器、强迫油循环自冷变压器、强迫油循环风冷变压器、强迫油循环水冷变压器、强迫导向油循环风冷变压器和强迫导向油循环水冷变压器，其对应的产品型号见JB/T3837。4.2.1三绕组变压器
三绕组变压器一般用于具有三种电压等级的变电所。4.2.2自耦变压器
自耦变压器一般用于联络两种不同电压网络系统或用于连接两个中性点直接接地系统。4.2.3三相变压器和单相变压器
发电机升压变压器和变电所降压变压器通常采用三相变压器。若因制造和运输条件限制，可采用单相变压器组或现场组合的变压器。当选用单相变压器组时，应根据所联接的电力系统和设备情况，考虑是否装设备用相。
4.3额定电压和电压组合
4.3.1额定电压
额定电压是指单相或三相变压器线路端子之间指定施加的或空载时感应出的电压。4
4.3.1.1降压用变压器的输人、输出端额定电压通常为：GB/T17468—2008
降压用变压器输人端电压为：3kV、6kV、10kV、15kV、20kV、35kV、66kV、110kV、220kV、330kV、500kV。
降压用变压器输出端电压为：0.4kV33kV、63（66）kV、10.5(11)kV、21（22)kV、37（38.5）kV、115(121)kV.230(242)kV.
4.3.1.2升压用变压器的输入、输出端额定电压通常为：发电机变压器输人电压为：3.15kV、6.3kV、11(10.5)kV、13.8kV、15.75kV、18kV、20kV、24kV
变压器的输出电压为：40.5kV、72.5kV、126kV、252kV.363kV、550kV。4.3.1.3如另有要求，应由用户与制造方协商，并在合同中规定。4.3.2电压组合
油浸式电力变压器按GB/T6451、JB/T2426.JB/T10317或JB/T10318的规定，干式电力变压器按GB/T10228、JB/T2426的规定。如另有要求，应由用户与制造方协商，并在合同中规定、4.4额定容量
额定容量是指输人到变压器的视在功率值（包括变压器本身吸收的有功功率和无功功率）。选择容量时应按相应的标准（GB/T6451、GB/T10228、JB/T2426、JB/T10317或JB/T10318），尽量采用GB/T321中的R10优先数系。
4.4.1发电机升压变压器
发电机变压器的额定容量一般根据发电机的额定功率及其功率因数确定。4.4.2变电所降压变压器免费标准下载网bzxz
应参考GB/T1094.7或GB/T17211中的正常周期负载图所推荐的变压器在正常寿命损失下的负载条件，经济地估算变压器的额定容量，同时还应考虑电网发展情况。4.4.3配电变压器
配电变压器的容量选择，应根据GB/T1094.7或GB/T17211及工程设计部门提供的用电设备安装容量（可为假设负荷）来确定其容量，并按照DL/T985进行技术经济评价。4.4.4单相变压器
单相变压器组成的变压器组中，各单相变压器容量可取三相变压器容量的三分之一，取值尽可能靠到标准容量系列，且有效位数保留到个位MVA（例如167MVA)。4.4.5容量分配
对于三绕组变压器的高、中、低压绕组容量的分配应按各侧绕组所带实际负荷进行分配，推荐按GB/T6451的规定。对于发电厂用分裂变压器的容量分配，推荐按JB/T2426的规定。4.5分接
4.5.1分接位置的选择
分接头一般按以下原则布置：
a）在高压绕组上而不是在低压绕组上，电压比大时更应如此。b)
在星形联结绕组上，而不是在三角形联结的绕组上（特殊情况下除外，如变压器为Dyn联结时，可在D联结绕组上设分接头）。4.5.2调压方式的选用原则
一般原则如下：
a）无调压变压器一般用于发电机升压变压器和电压变化较小且另有其他调压手段的场所；b）无励磁调压变压器一般用于电压波动范围较小，且电压变化较少的场所；c）有载调压变压器一般用于电压波动范围较大，且电压变化比较频繁的场所；d）在满足使用要求的前提下，能用无调压的尽量不用无励磁调压；能用无励磁调压的尽量不采5
GB/T17468--2008
用有载调压；无励磁分接开关应尽量减少分接数目，可根据电压变动范围只设最大、最小和额定分接；
自耦变压器采用公共绕组中性点侧调压者，应验算第三绕组电压波动不致超出充许值。在调压范围大、第三绕组电压不充许波动范围大时，推荐采用中压侧线端调压。对于特高电压变压器可以采用低压补偿方式，补偿低压绕组电压；）并联运行时，调压绕组分接区域及调压方式应相同。4.5.3分接范围
应尽量按实际需求设置分接范围，一般按GB/T6451，GB/T10228、JB/T2426、JB/T10317或JB/T10318选择。
4.5.3.1无励磁调压范围
a）对于小容量（10000kVA以下）低电压（35kV及以下）的小型发电机变压器，其分接范围应根据其网络情况由用户自定；
对于额定电压为13.8kV、15.75kV、18kV、20kV、24kV、额定容量在16MVA~50MVAb）
的发电厂自用变压器，额定电压为66kV、110kV、220kV、500kV级发电机变压器，如果必须用分接，其电压调整范围推荐为：±5%、+5%、-9%；c）对于500kV及以上的发电机升压变压器，不推荐变压器带调压分接。4.5.3.2有载调压范围
a）对电压等级为6kV、10kV级变压器，推荐其有载调压范围为土4X2.5%，并且在保证分接范围不变的情况下，正、负分接档位可以改变，如±×2.5%；b）对电压等级为35kV级变压器，推荐其有载调压范围为士3×2.5%，并且在保证分接范围不变的情况下，正、负分接档位可以改变，如±2×2.5%；对电压等级为66kV~220kV级变压器，其有载调压范围为士8×1.25%，正、负分接档位可c
以改变；
d）对电压等级为330kV级和500kV级的变压器，其有载调压范围一般为士8×1.25%。4.6绝缘水平
绝缘水平应满足运行中各种过电压与长期最高工作电压作用的要求，与绝缘配合有关。油浸式电力变压器的绝缘水平按GB1094.3的规定，干式电力变压器绝缘水平按GB1094.11的规定。当变压器与GIS联接时，应考虑GIS中的隔离开关操作产生快速瞬变过电压（VFTO)对变压器绕组绝缘的影响。
4.7损耗
电力变压器损耗应符合GB/T6451、GB/T10228、GB20052、JB/T2426、JB/T10317或JB/T10318的规定。产品损耗水平按JB/T3837的规定。注：计算负载损耗时，油浸式电力变压器参考温度为75℃，干式电力变压器参考温度对各种绝缘系统是不同的，一般取绕组平均温升加20℃。
4.8短路阻抗
选择短路阻抗时应符合GB/T6451、GB/T10228、JB/T2426、JB/T10317或JB/T10318的要求。对于高阻抗变压器，可以设置电抗器。电抗器可以置于油箱内或油箱外。对于高阻抗变压器，是为限制过大的短路电流要求而提高短路阻抗的，对110kV和220kV城网供电的双绕组变压器，其短路阻抗最好分档，例如：110kV可分为10.5%、12.5%、14.5%、16.5%、23%；220kV可分为14%、18%、22%、26%。还应考惠系统电压调整率和无功补偿；对于三绕组变压器，提高的是高一低及中一低阻抗，高一中阻抗与常规变压器相同。选用发电厂用分裂变压器，应适当增大短路阻抗及容量。4.9三相系统变压器绕组联结方法一台三相变压器或拟结成三相的单相变压器组，其绕组的联结方法应根据该变压器是否与其他变6
压器并联运行、中性点是否引出和中性点的负载要求来选择。GB/T17468—2008
联结方法对变压器的设计和所需材料的用量有影响。在某些情况下选择联结方法时，还须考虑铁心的结构形式和气象条件。如：某些地区特殊接法：10kV与110kV输电系统电压相量差60°的电气角，此时可采用110/35/10kV电压比与Ynd11y10接法的三相三绕组电力变压器；多雷地区可选Dy或 Yz。
尽量不选用全星形接法的变压器，如必须选用（除配电变压器外），应考虑设立单独的三角形接线的稳定绕组。稳定绕组的额定容量一般不超过一次额定容量的50%，其绝缘水平还应考虑其他绕组的传递过电压。对于联结组标号为YynO的配电变压器，其铁心不宜采用三相五柱结构。4.9.1联结方法
绕组联结方法的选择按GB/T6451，GB/T10228、JB/T2426、JB/T10317或JB/T10318的规定，其常用的联结组见附录A。
4.9.2联结特点
三种绕组联结方法的主要特点见表2。表2三种绕组联结方法的主要特点星形联结
中性点的负载能力
励磁电流
相电压
与其他绕组的联结方法和变压器所连接系统的零序阻抗有关
三次谐波电流不能通
过（中性点绝缘，无三
角形联结的绕组）
含有三次谐波电压
三次谐波电流至少能
在变压器的一个绕组
中通过（中性点引出）
正弦波
三角形联结
三次谐波电流能在
三角形联结绕组中
正弦波
曲折形联结
可带绕组额定电
流的负载
a在三相三柱心式变压器中，三次谐波电压值不大，但在三相五柱心式变压器、三相壳式变压器和联结成三相组的单相变压器中，三次谐波电压可能较高，以致中性点出现相应的漂移。4.10冷却方式
在满足温升限值的情况下，冷却方式尽量采用自冷、风冷，冷却装置尽量采用片式散热器。4.10.1油浸式电力变压器冷却方式的选择：a)
油浸自冷(ONAN)
75000kVA及以下产品。
油浸风冷(ONAF)
180000kVA及以下产品。
强迫油循环风冷（OFAF)
90000kVA及以上产品。
强追油循环水冷（OFWF)
一般水力发电厂75000kVA及以上的升压变压器采用。强迫导向油循环风冷或水冷（ODAF或ODWF)120000kVA及以上产品；
冷却装置的布置形式有两种，一种为冷却装置固定在变压器油箱上，另一种为冷却装置集中固f
定在支架上，通过导油管与变压器油箱联结。选用时用户应向制造方提供选用冷却装置安装方式并在合同中注明。具有自然冷却能力的散热器通常固定在变压器的油箱上。选用强迫油循环风冷却器或导向油循环风冷却器时，当油泵与风扇失去供电电源时，变压器g）
不能长时间运行，即使空载也不能长时间运行。因此，应选择两个独立电源供冷却装置使用。当选用强迫油循环风冷片式散热器时，也应选择两个独立电源供冷却装置使用。4.10.2千式电力变压器冷却方式的选择标准规定的干式电力变压器冷却方式为空气自冷，根据用户要求，干式电力变压器可加装风机。干式电力变压器冷却方式的标志按GB1094.11规定。7
GB/T17468—2008
4.11变压器油和油保护系统
4.11.1变压器制造方一般按例行试验时所注入的某种牌号的油供给用户。用户对变压器油另有要求时，应在订货合同中规定。对变压器油的要求：a）根据变压器安装地点的环境平均最低温度合理选择变压器油的牌号；b）提出合理的变压器油性能要求（一般按GB/T7595)；要求变压器油的油基(环烷基或石腊基)；油与绝缘材料及结构材料的相容性。d)
统有：
在选用变压器时，用户应提出对油保护系统的要求，并在订货合同中规定。常用的油保护系a)
采用波纹油箱或膨胀式散热器。这种系统可自行补偿油的体积膨胀，可不装设储油柜，一般适用于小容量的变压器。
装有胶囊、隔膜或波纹结构的储油柜，此结构能使油与空气隔开，以实现全密封。4.11.3交货的变压器中应注入或供新油，且应不混油。已运行的变压器如果需要补充油时应邀照以下原则：
不同油基的变压器油应不混合使用；a
同一油基不同牌号的油不宜混合使用；b）
被混合使用的油，其质量均需符合GB/T7595的规定；新油或相当于新油质量的同一油基不同牌号变压器油混合使用时，应按混合油的实测凝点决定其是否可用。不能仅按化学和电气性能合格就混合使用；e)
运行中的油与相同牌号新油混合时，应预先进行混合油样的氧化安定性试验，无沉淀物方可混合使用。
进口油或来源不明的油与不同牌号运行油混合使用时，应预先进行参加混合的各种油及混合后油样的老化试验。当混油质量不低于原运行油时，方可混合使用；若相混油都是新油，其混合油的质量应不低于最差的一种新油。4.11.4如果用户需用自已采购的油注人变压器时，应在订货合同中规定。为了确保变压器运行的可靠性，用户和制造方应就4.11.1中的要求达成一致。4.12变压器的技术参数和制造成本选用变压器时，技术参数由变压器服务的电力系统和运行条件所决定。一些性能方面的技术参数，如负载损耗、短路阻抗、空载损耗、空载电流、冷却方式、调压方式等，GB/T6451、GB/T10228、JB/T2426、JB/T10317或JB/T10318中已有规定。它们不仅与变压器的安全运行和经济运行有关，而且直接影响其制造成本，为了降低变压器的能耗，或从环保及安全运行角度提出高于标准规定的参数或特殊要求时（如声级水平、油箱强度、绝缘水平或高海拔），应考虑制造成本的增加。有关信息见附录B.
5技术要求
5.1一般技术要求
油浸式电力变压器一般技术要求应符合GB1094.1和GB/T6451、JB/T2426、JB/T10317、JB/T10318的规定；千式电力变压器般技术要求应符合GB1094.11和GB/T10228.JB/T2426的规定。5.2特殊技术要求
如有除5.1之外的特殊要求，应由用户与制造方协商并在合同中规定。6三相系统中变压器并联运行
并联运行是指并联的各变压器的两个绕组，采用同名端子对端子的直接相连方式下的运行。本标准只考虑双绕组变压器的并联运行。6.1并联运行的条件
a）钟时序数要产格相等
b）电压和电压比要相同，允许偏差也相同（尽量满足电压比在允许偏差范围内），调压范围与每8
级电压要相同；
GB/T17468—2008
短路阻抗相同，尽量控制在允许偏差范围土10%以内，还应注意极限正分接位置短路阻抗与极限负分接位置短路阻抗要分别相同；d）容量比在0.5～2之间；
e）频率相同。
6.2联结方法
一般应符合GB/T13499和本标准附录C的规定。7变压器的声级
7.1声级水平
变压器的声级水平按JB/T10088的规定。7.2环境保护对噪声的判断
按GB12348和GB3096的规定，间接判断变压器噪声是否符合环境保护的要求。随着噪声的降低，变压器的制造成本也将有所增加。7.3声级测定
变压器声级的测量方法按GB/T1094.10的规定。8变压器热老化率与寿命
在外部冷却空气为20℃，变压器以额定电流运行，以某种温度等级的绝缘材料发生热老化而损坏时，规定变压器的寿命一般为20年。对符合GB1094设计的油浸式电力变压器，在绕组热点温度为98℃下相对热老化率为1，此热点温度与“在环境温度为20℃和绕组热点温升为78K下运行”相对应。对于干式电力变压器，其环境温度也为20℃，而热点温度取决于绝缘材料的温度等级，其温度限值按GB/T17211的规定。
变压器的相对热老化率定义见式(1)：V
式中：
6——实际热点温度；
0.额定热点温度；
0.—寿命损失加倍率。
下的热老化率
8。下的热老化率
-（1)
9的取值说明，在额定热点温度的基础上，每增加6℃（油浸式）或10℃（干式），其热寿命减少-半，反之增加一倍。
计算寿命损失可参考GB/T1094.7和GB/T17211。9变压器组、部件
9.1分接开关
分接开关应符合GB10230.1的要求，分接开关的选用应符合GB/T10230.2的要求。9.2冷却装置
9.2.1变压器用片式散热器应符合JB/T5347的要求。9.2.2变压器用风冷却器应符合JB/T8315的要求。9.2.3变压器用水冷却器应符合JB/T8316或JB/T7633的要求。9.2.4变压器用风扇应符合JB/T9642的要求。9.2.5
干式变压器用风机应符合JB/T8971的要求。
