GB/T 9771.1-2008
基本信息
标准号： GB/T 9771.1-2008
中文名称：通信用单模光纤 第1部分：非色散位移单模光纤特性
标准类别：国家标准(GB)
标准状态：现行
发布日期：2008-10-07
实施日期：2009-04-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：1757566
标准分类号
标准ICS号：电信、音频和视频技术>>光纤通信>>33.180.10光纤和光缆
中标分类号：通信、广播>>通信设备>>M33光通信设备
关联标准
替代情况：替代GB/T 9771.1-2000
出版信息
出版社：中国标准出版社
页数：12页
标准价格：14.0 元
计划单号：20063888-T-339
出版日期：2009-04-01
相关单位信息
首发日期：1988-09-05
起草人：陈永诗、程淑玲、雷非、李海清、刘泽恒
起草单位：武汉邮电科学研究院
归口单位：中国通信标准化协会
提出单位：中华人民共和国工业和信息化部
发布部门：中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
主管部门：信息产业部（通信）
标准简介
GB/T 9771《通信用单模光纤》分为7个部分，本部分为GB/T 9771的第1部分。本标准代替GB/T 9771.1-2000《通信用单模光纤系列 第1部分：非色散位移单模光纤特性》，修订时也参考了国外其他先进标准，并结合了国内的具体情况。GB/T 9771的本部分规定了Ｂ1.1类非色散位移单模光纤的几何、光学、传输特性和机械、环境性能的要求，规定了光纤特性的测量方法。该类光纤的零色散波长在1310nm附近，它既可以使用在1310nm波长区域，也可以使用在1550nm波长区域。本部分适用于通信光缆和其他信息传输设备中使用的Ｂ1.1类非色散位移单模光纤。 GB/T 9771.1-2008 通信用单模光纤 第1部分：非色散位移单模光纤特性 GB/T9771.1-2008 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

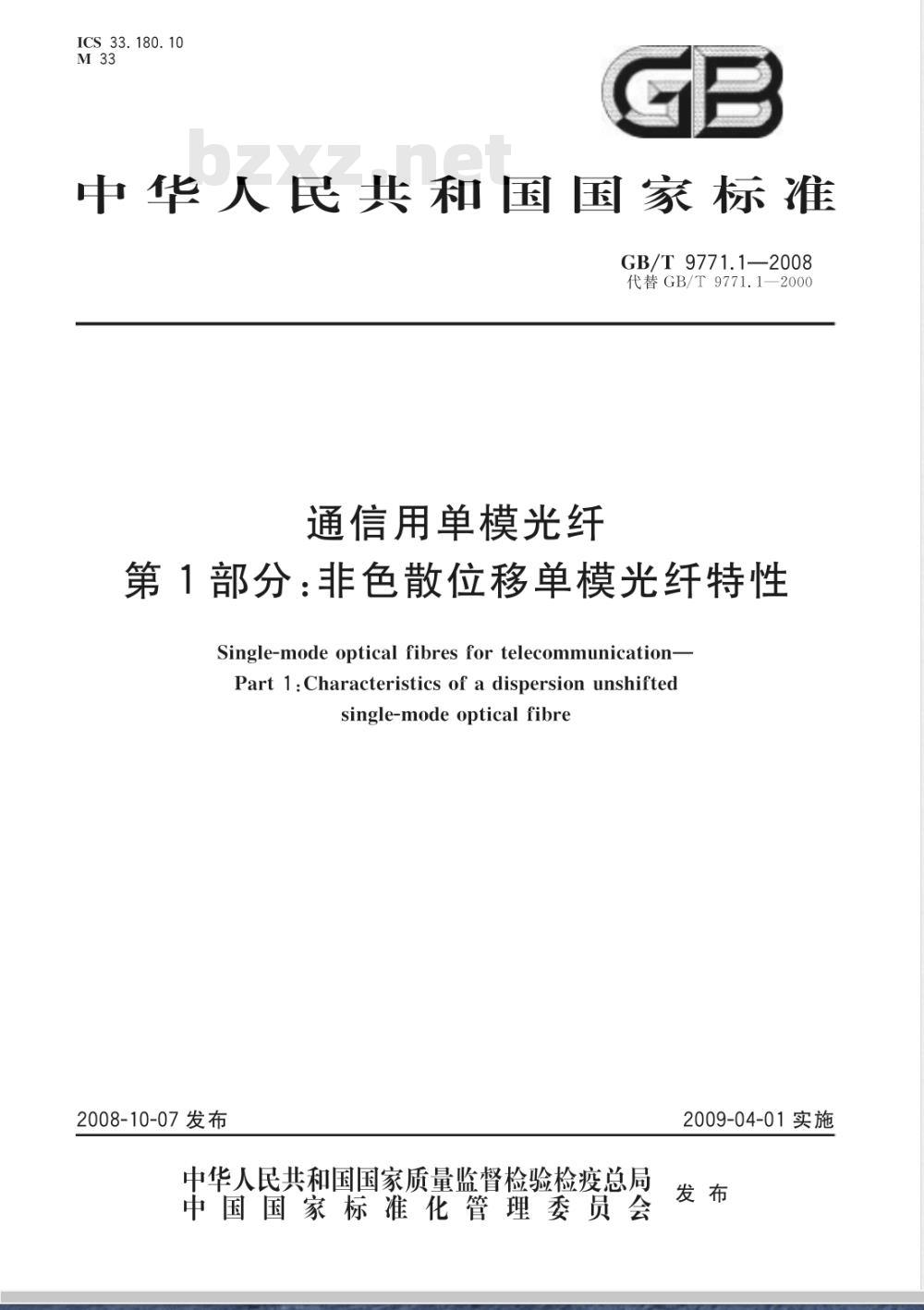

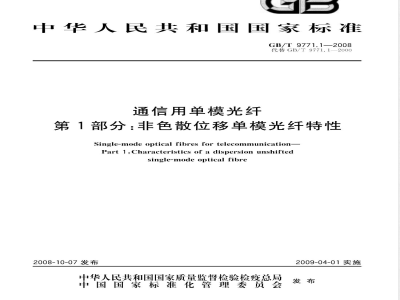

ICS 33.180.10
中华人民共和国国家标准
GB/T9771.1—2008
代替GB/T9771.1—2000
通信用单模光纤
第1部分：非色散位移单模光纤特性Single-mode optical fibres for telecommunication-Part 1 :Characteristics of a dispersion unshiftedsingle-mode optical fibre
2008-10-07发布
中华人民共和国国家质量监督检验检疫总局中国国家标淮化管理委员会
2009-04-01实施

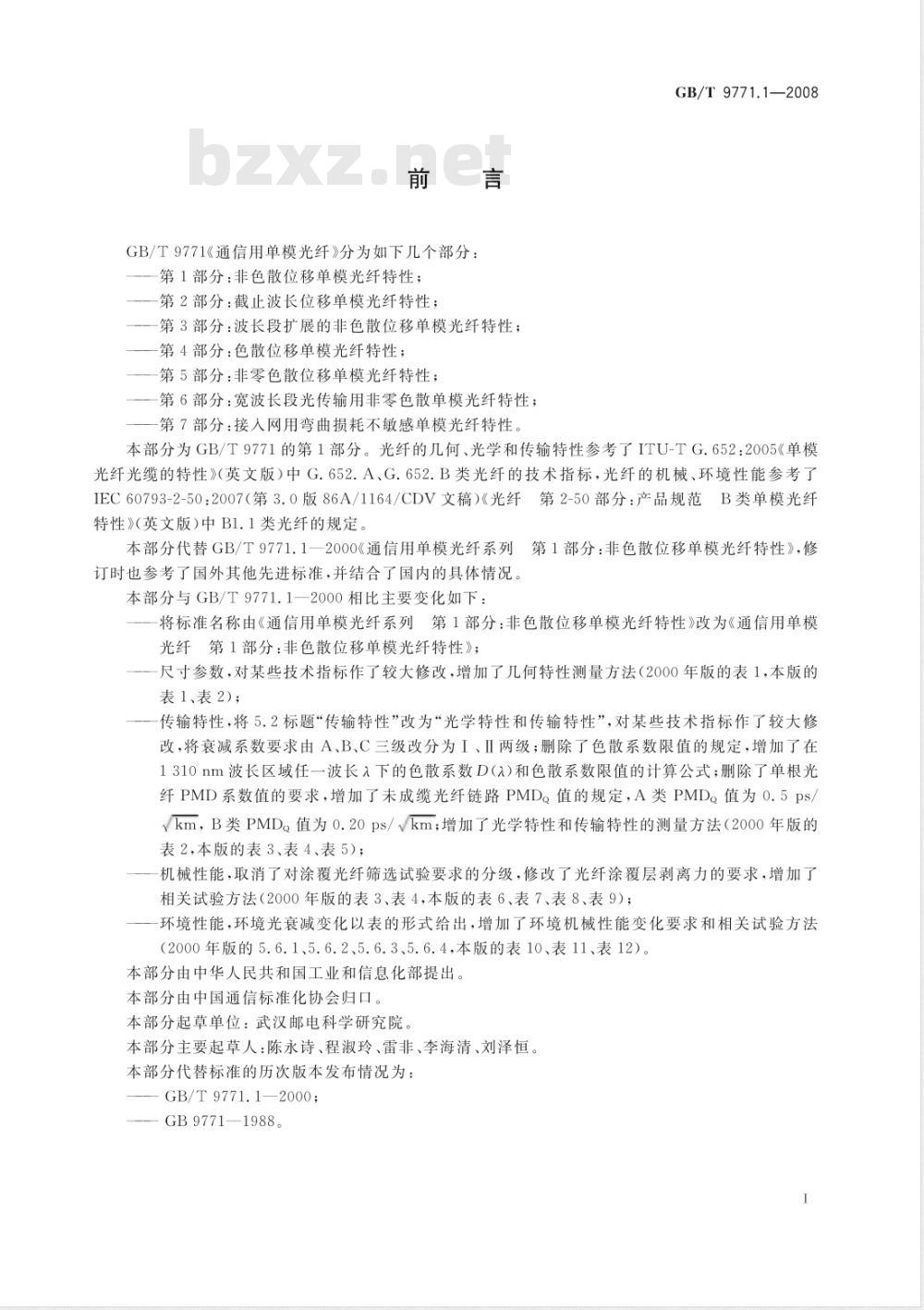

GB/T9771《通信用单模光纤》分为如下几个部分：第1部分：非色散位移单模光纤特性；第2部分：截止波长位移单模光纤特性；一第3部分：波长段扩展的非色散位移单模光纤特性第4部分：色散位移单模光纤特性；一第5部分：非零色散位移单模光纤特性；一第6部分：宽波长段光传输用非零色散单模光纤特性；第7部分：接人网用弯曲损耗不敏感单模光纤特性。GB/T9771.1—2008
本部分为GB/T9771的第1部分。光纤的几何、光学和传输特性参考了ITU-TG.652：2005《单模光纤光缆的特性》（英文版）中G.652.A、G.652.B类光纤的技术指标，光纤的机械、环境性能参考了IEC60793-2-50：2007（第3.0版86A/1164/CDV文稿）《光纤第2-50部分：产品规范B类单模光纤特性》（英文版)中B1.1类光纤的规定。本部分代替GB/T9771.1一2000《通信用单模光纤系列第1部分：非色散位移单模光纤特性》，修订时也参考了国外其他先进标准，并结合了国内的具体情况。本部分与GB/T9771.1一2000相比主要变化如下：将标准名称由《通信用单模光纤系列第1部分：非色散位移单模光纤特性》改为《通信用单模光纤第1部分：非色散位移单模光纤特性》；尺寸参数，对某些技术指标作了较大修改，增加了几何特性测量方法（2000年版的表1，本版的表1、表2）；
传输特性，将5.2标题“传输特性”改为“光学特性和传输特性”，对某些技术指标作了较大修改，将衰减系数要求由A、B、C三级改分为I、ⅡI两级；删除了色散系数限值的规定，增加了在1310nm波长区域任一波长入下的色散系数D（>)和色散系数限值的计算公式；删除了单根光纤PMD系数值的要求，增加了未成缆光纤链路PMDQ值的规定，A类PMDQ值为0.5ps/、km，B类PMD值为0.20ps/√km；增加了光学特性和传输特性的测量方法（2000年版的表2，本版的表3、表4、表5）；机械性能，取消了对涂覆光纤筛选试验要求的分级，修改了光纤涂覆层剥离力的要求，增加了相关试验方法（2000年版的表3、表4，本版的表6、表7、表8、表9）；一环境性能，环境光衰减变化以表的形式给出，增加了环境机械性能变化要求和相关试验方法（2000年版的5.6.1、5.6.2、5.6.3、5.6.4，本版的表10、表11、表12）。本部分由中华人民共和国工业和信息化部提出。本部分由中国通信标准化协会归口。本部分起草单位：武汉邮电科学研究院。本部分主要起草人：陈永诗、程淑玲、雷非、李海清、刘泽恒。本部分代替标准的历次版本发布情况为：GB/T9771.1—2000;
GB9771—1988。

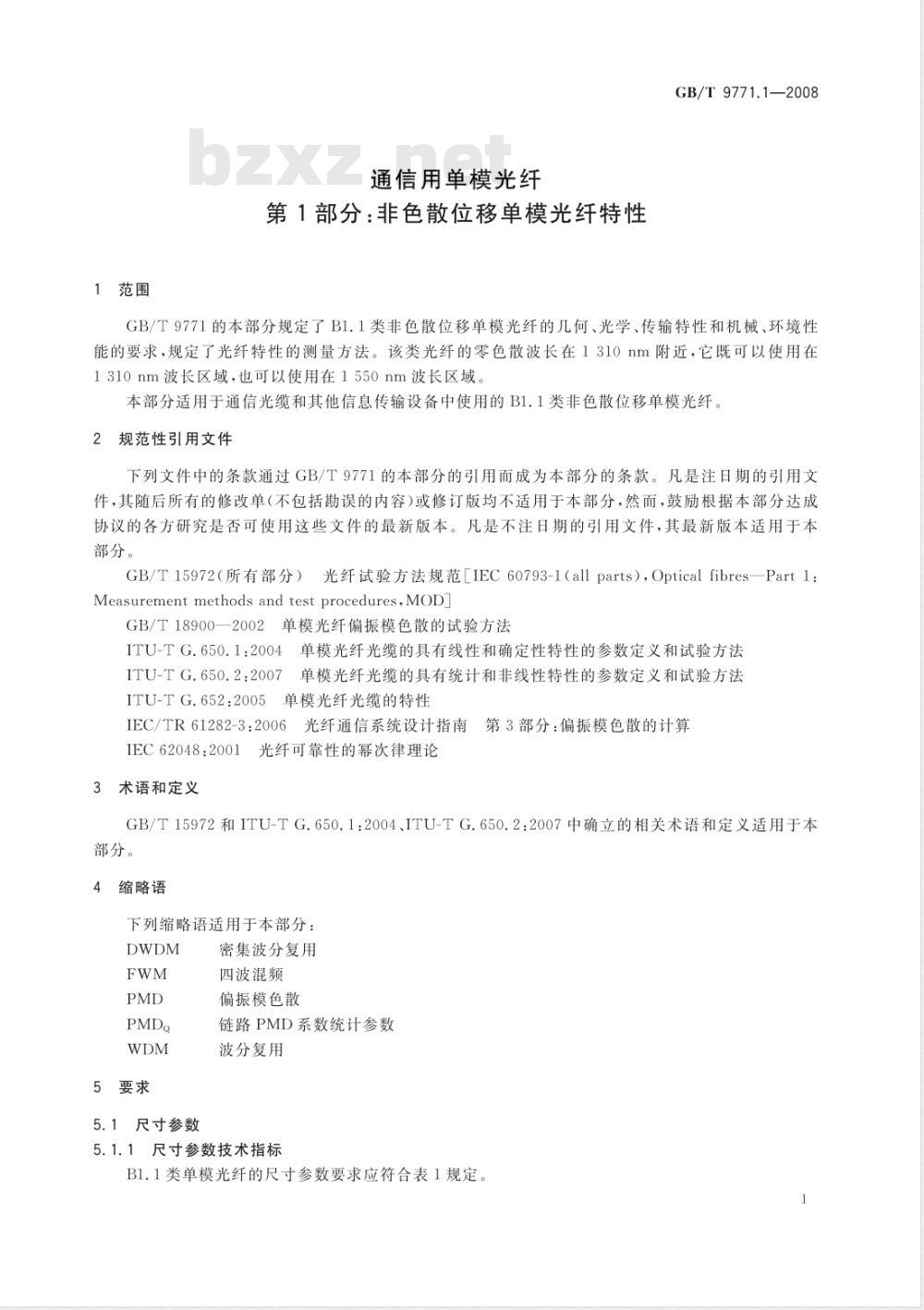

1范围
通信用单模光
第1部分：非色散位移单模光纤特性GB/T9771.1—2008
GB/T9771的本部分规定了B1.1类非色散位移单模光纤的几何、光学、传输特性和机械、环境性能的要求，规定了光纤特性的测量方法。该类光纤的零色散波长在1310nm附近，它既可以使用在1310nm波长区域，也可以使用在1550nm波长区域。本部分适用于通信光缆和其他信息传输设备中使用的B1.1类非色散位移单模光纤。2规范性引用文件
下列文件中的条款通过GB/T9771的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T15972（所有部分）光纤试验方法规范［IEC60793-1（allparts），Opticalfibres—Part1：Measurement methods and test procedures,MODIGB/T18900一2002单模光纤偏振模色散的试验方法ITU-TG.650.1:2004单模光纤光缆的具有线性和确定性特性的参数定义和试验方法ITU-TG.650.2:2007单模光纤光缆的具有统计和非线性特性的参数定义和试验方法ITU-TG.652:2005单模光纤光缆的特性IEC/TR61282-3：2006光纤通信系统设计指南第3部分：偏振模色散的计算IEC62048：2001光纤可靠性的幂次律理论3术语和定义
GB/T15972和ITU-TG.650.1:2004、ITU-TG.650.2:2007中确立的相关术语和定义适用于本部分。
4缩略语
下列缩略语适用于本部分：
5要求
5.1尺寸参数
密集波分复用
四波混频
偏振模色散
链路PMD系数统计参数
波分复用
5.1.1尺寸参数技术指标
B1.1类单模光纤的尺寸参数要求应符合表1规定。1
GB/T 9771.1—2008
1310nm模场直径
包层直径
芯/包层同心度误差
包层不圆度
涂覆层直径\（未着色）
涂覆层直径（着色）
包层/涂覆层同心度误差
表1B1.1类单模光纤的尺寸参数要求单
注：光纤带中光纤的尺寸参数可有更严格的要求，技术指标
(8.6～9.5)±0.6
125±1
245±10
250±15
a在某些应用中，可采用其他规格的涂覆层直径和容差（um），例如：400土40，700土100，900士1005.1.2
尺寸参数的测量方法
相关尺寸参数的测量方法见表2。表2
模场直径
包层直径
包层不圆度
芯/包层同心度误差
涂覆层直径
包层/涂覆层同心度误差
光学特性和传输特性
截止波长
相关尺寸参数的测量方法
测量方法
GB/T15972.45
GB/T15972.20
GB/T15972.20
GB/T15972.20
GB/T15972.21
GB/T 15972. 21
B1.1类单模光纤截止波长分为三种类型：光缆截止波长：入≤1260nm；
光纤截止波长：入。不规定；
跳线缆截止波长：入≤1250nm对长度为2m～20m的跳线缆而言）。注1：入、入和入测量值之间的关系与光纤、光缆的结构和测量条件有关。一般情形下，Ae<入g<入。。注2：对于特别应用场合光缆中所用光纤的截止波长，规定入。不大于1250nm。特别应用场合是指使用光缆长度最短，弯曲半径最大的情况。例如：长度小于2m的跳线缆中光纤截止波长入。宜不大于1250nm。注3：对某些特定的海底光缆，可以要求其他的入。值。5.2.2
宏弯损耗www.bzxz.net
光纤以30mm半径松绕100圈，对表4中A类光纤在1550nm测得的宏弯损耗应不超过0.1dB，B类光纤在1625nm测得的宏弯损耗应不超过0.1dB。注1：如果由于实际原因，选取少于100圈进行30mm弯曲半径的试验，建议不得少于40圈，宏弯损耗值应按比例递减。
注2：为了保证弯曲损耗易于测量和测量准确度，可用一圈或几圈小半径环光纤代替100圈光纤进行试验，在此情况下，绕的圈数、环的半径和最大允许的弯曲损耗，都应该选得与30mm半径100圈试验的损耗值相适应。：衰减系数和色散特性
B1.1类单模光纤的衰减系数和色散特性要求应符合表3规定2
1310nm衰减系数最大值
1550nm衰减系数最大值
1625nm衰减系数最大值
零色散波长范围
零色散斜率最大值
1550nm色散系数最大值
表3B1.1类单模光纤的衰减系数和色散特性要求单
ps/(nm2.km)
ps/(nm·km)
注1：在1310nm波长区域，任一波长入下的色散系数D（a)应按下式计算：[1-（）
D(A) =
式中：
零色散波长的数值，单位为纳米（nm）；零色散斜率的数值，单位为皮秒每平方纳米千米（ps/（nm2·km)）。I级
注2：在1310nm波长区域内，任一波长入下的色散系数限值D（入)应根据下式计算[()Da[-()
式中：
入omax
零色散波长最大值，单位为纳米（nm）；零色散波长最小值，单位为纳米（nm）；零色散斜率最大值，单位为皮秒每平方纳米千米（ps/（nm2·km)），GB/T 9771.1—2008
技术指标
1300～1324
（1）
·（2）
注3：在1550nm波长区域，任一波长入下的色散系数可用一个随波长变化的线性函数公式近似计算出来。5.2.4衰减点不连续性
在1310nm和1550nm波长上，对一光纤连续长度不应有超过0.1dB的不连续点。5.2.5衰减波长特性
在1285nm～1330nm波长范围内的衰减系数值，相对于1310nm波长的衰减系数值，应不超过0.04dB/km.
在1525nm～1575nm波长范围内的衰减系数值，相对于1550nm波长的衰减系数值，应不超过0.03dB/km。
5.2.6色散纵向均匀性
待研究。
注：在一特定的波长上，局部光纤段色散系数的绝对值可能偏离对长光纤段测得的数值。如果该数值在接近波分复用（WDM)系统的一个工作波长上减到很小，四波混频（FWM)效应能引起功率在其他波长或其他工作波长上传输。FWM功率的大小是色散绝对值、色散斜率、工作波长、光功率和FWM发生的距离的函数。对在1550nm波段密集波分复用（DWDM)的应用，该类光纤的色散值足够大，可以避免FWM效应，色散纵向均匀性问题不突出。
5.2.7偏振模色散系数
本部分只规定链路PMD系数，其最大PMDQ应符合表4规定。3
GB/T 9771.1—2008
PMD系数
Q(概率）
链路PMD系数最大值
未成缆光纤链路最大PMD
技术指标
注1：ITU-TG.652：2005中规定了成缆光纤链路PMD要求：M（光缆段数）=20，Q（概率）=0.01%，PMDQ=0.5ps/km（G.652.A光纤），PMD=0.20ps/km(G.652.B光纤）。系统设计时应采用成缆
后光纤规定的M、Q及最大PMDQ值。注2：ITU-TG.6522005对未成缆光纤PMD。的指标没有规定。规定最大未成缆光纤的PMD。值，是支持成缆后光纤的PMD满足系统应用的基本要求。因此，本部分规定未成缆光纤PMD值是采用ITU-TG.652：2005中等同于对光纤成缆后的PMD的要求值。5.2.8
光学特性和传输特性的测量方法相关光学特性和传输特性的测量方法见表5。表5相关光学特性和传输特性的测量方法项
衰减系数
色散特性
截止波长
光纤衰减点的不连续性
宏弯损耗
偏振模色散
测量方法
GB/T15972.40
GB/T15972.42
GB/T15972.44
GB/T 15972.40
GB/T15972.47
GB/T18900—2002
注：根据对一定数量未成缆光纤测量得到的偏振模色散系数的数据，用ITU-TG.650.2:2007附录IV或IEC/TR61282-3:2006给出的统计方法可计算出链路偏振模色散PMD值机械性能
5.3.1筛选试验水平
涂覆光纤机械强度筛选试验要求应符合表6规定，表6
筛选试验要求
筛选应力不低于/GPa
筛选应变不小于/%
注：对于B1.1类光纤，筛选应力值0.69GPa与1.0%的应变或者是8.5N的筛选张力值等同。三种不同单位之间的换算见IEC62048：2001的4.4。5.3.2
光纤抗拉强度
光纤老化前的最低抗拉强度要求应符合表7规定光纤老化前的最低抗拉强度要求表７：
光纤标距长度
威布尔概率水平为15%时抗拉强度GPa
威布尔概率水平为50%时抗拉强度GPa
注：试验用短样品进行时，光纤标距长度可选0.5m或1m；试验用长样品进行时，光纤标距长度可选10m或20m。4
5.3.3光纤翘曲特性参数
光纤翘曲半径R应不小于4m。
5.3.4涂覆层剥离力和动态疲劳参数光纤涂覆层剥离力和动态疲劳参数要求应符合表8规定，表8光纤其他机械性能要求
涂覆层剥离力（平均值）
涂覆层剥离力（峰值）
动态疲劳参数 nd
GB/T 9771.1—2008
技术指标
注：涂覆层剥离力平均值或峰值都是在试验过程中定义的，可以由供应商和用户协商规定，5.3.5
机械性能的试验方法
相关机械性能的试验方法见表9。表9
筛选试验
抗拉强度
涂覆层剥离力
动态疲劳参数
翘曲特性
环境性能
5.4.1概述
相关机械性能的试验方法
试验方法
GB/T15972.30
GB/T15972.31
GB/T15972.32
GB/T15972.33
GB/T15972.34
B1.1类单模光纤的环境性能要求包括环境试验光衰减变化和环境试验后机械性能要求5.4.2
环境试验光衰减变化要求
环境试验光衰减变化要求应符合表10规定。环境试验光衰减变化要求
试验项目
恒定湿热
温度特性
试验条件
温度为85℃士2℃，相对湿度不低于85%，放置30天温度为85℃±2℃（35℃下相对湿度不高于50%），放置30天温度范围为一60℃～+85℃，两个循环周期浸泡在温度为23℃±5℃水中30天环境试验后机械性能要求
环境试验后机械性能要求应符合表11规定。表11环境试验后机械性能要求
试验项目
恒定湿热
剥离力平均值
剥离力峰值
50%抗拉强度
注：表中抗拉强度值是对光纤标距长度为0.5m而言。波长
15%抗拉强度
允许的衰减变化
动态疲劳参数
GB/T 9771.1—2008
环境性能的试验方法
相关环境性能的试验方法见表12。表12
湿热性能
干热性能
温度特性
浸水性能
相关环境性能的试验方法
试验方法
GB/T15972.50
GB/T15972.51
GB/T15972.52
GB/T15972.53
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
