本标准于1997年首次发布。本次为第一次修订。本标准规定了光纤放大器(OFA)的术语和定义、分类和要求；确定了试验方法和可靠性试验。本标准适用于稀土元素掺杂的有源光纤OFA 器件、带光纤放大器子系统，以及喇曼光纤放大器(RFA)器件。本标准在修订过程中考虑了与GB/T 18898.1-2002《掺饵光纤放大器 第1部分：C波段掺饵光纤放大器》、GB/T 20148-2006《喇曼光纤放大器技术条件》的协调一致。本标准代替GB/T 16849-1997《光纤放大器总规范》。本标准与GB/T 16849-1997相比，主要变化如下：——对原概述中的4.1.1、4.1.2内容进行修改；对4.2.47定义进行了修改；——增加了部分通用参数定义：反向增益、最大增益、最大增益波长、最大小信号增益波长、小信号增益波长变化、波长带、有用信号波长带、可调波长范围、最大增益随温度变化、增益稳定度、偏振相关增益、偏振模色散、主偏振态、最大输入反射、最小输入反射、载噪比、单波长应用增益斜就绪、把复合三阶畸变、复合二阶畸变(待研究)定义后变成载波复合三次拍比、载波复合二次差拍比；——增加了适用于数字多波道传输应用光纤放大器参数定义；——增加了适用于喇曼光纤放大器及其参数定义；——对带光放大器的子系统参数定义部分，增加了“工作波长信号范围”参数定义；把4.3.2.2ASE功率电平改为“输出SE功率电平”，4.3.2.2ASE功率电平改为“输出ASE功率电平”；删去与通用参数定义相同的参数定义：供电和制控要求、最大功耗、工作温度、最大作相对湿度、最大工作振动水平、贮存温度、最大贮存相对湿度、最大运输振动/冲击水平、可靠性、安全、远端本地告警控制、光连接、输出光回波损耗、泄漏到输出端泵浦功率、输入光回波损耗、泄漏到输入端泵浦功率。——对第3章分类重新编写并编为第5章；——对第6章试验方法内容进行补充和完善；——增加第7章电磁兼容要求和第9章可靠性试验；——对附录A、缩写词一鉴表进行补充增加并编在第3章。 GB/T 16849-2008 光纤放大器总规范 GB/T16849-2008 标准下载解压密码：www.bzxz.net

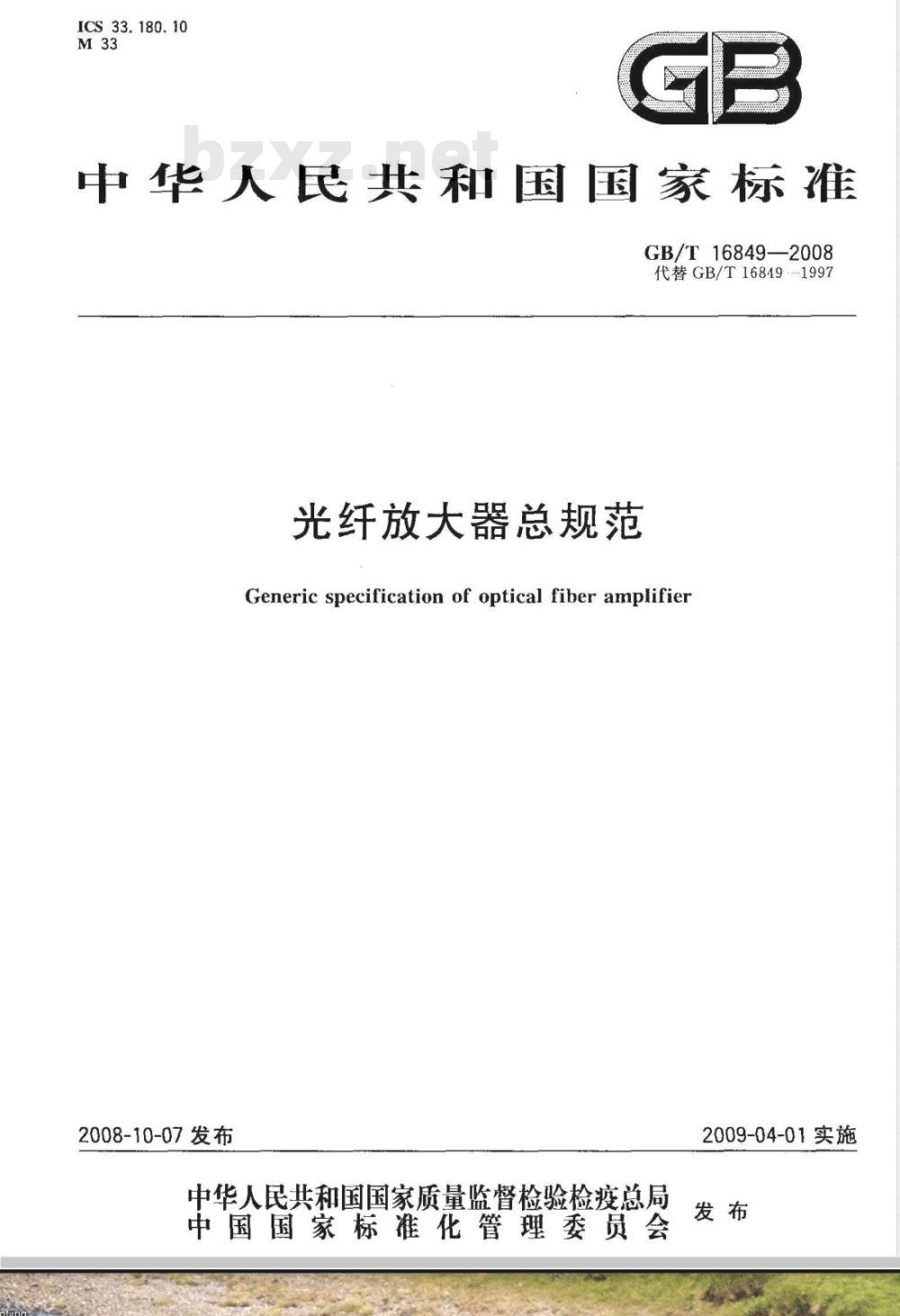

ICS33.180.10

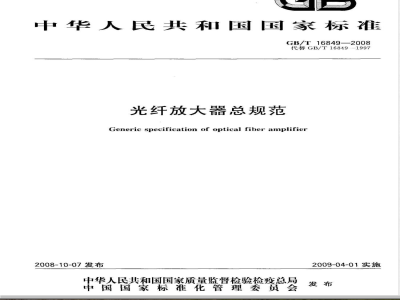

中华人民共和国国家标准
GB/T16849-—2008
代替GB/T16849-1997
光纤放大器总规范
Generic specification of optical fiber amplifier2008-10-07发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施
GB/T16849—2008

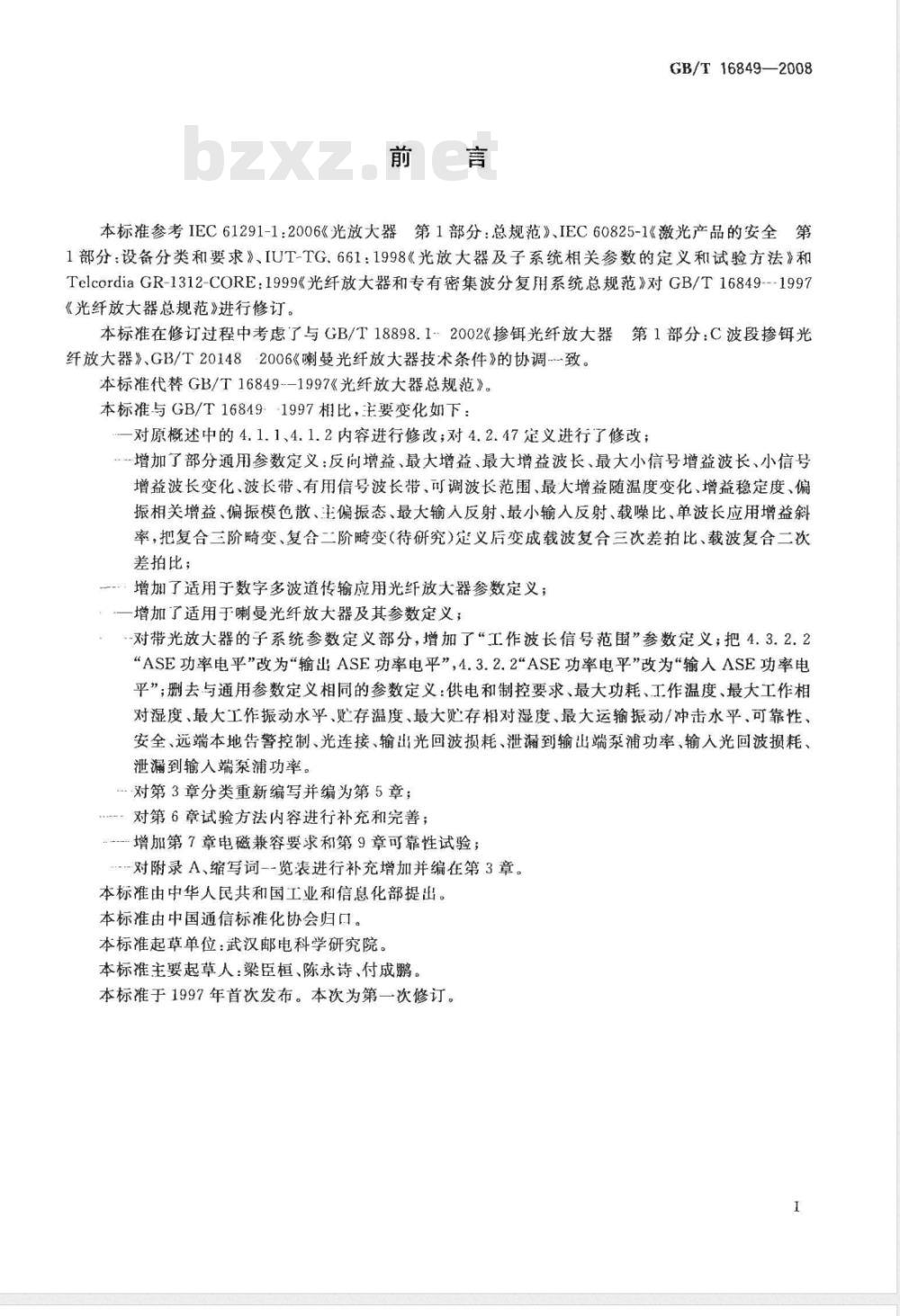

本标准参考IEC61291-1：2006《光放大器第1部分：总规范》、IEC60825-1《激光产品的安全第1部分：设备分类和要求》IUT-TG.661：1998《光放大器及子系统相关参数的定义和试验方法》和TelcordiaGR-1312-CORE：1999《光纤放大器和专有密集波分复用系统总规范》对GB/T16849---1997《光纤放大器总规范》进行修订。本标准在修订过程中考了与GB/T18898.12002《掺饵光纤放大器第1部分：C波段掺钾光纤放大器》、GB/T201482006《喇曼光纤放大器技术条件》的协调--致。本标准代替GB/T16849--1997《光纤放大器总规范》。本标准与GB/T16849-1997相比，主要变化如下：对原概述中的4.1.1、4.1.2内容进行修改；对4.2.47定义进行了修改；--增加了部分通用参数定义：反向增益、最大增益、最大增益波长、最大小信号增益波长、小信号增益波长变化、波长带、有用信号波长带、可调波长范围、最大增益随温度变化、增益稳定度、偏振相关增益、偏振模色散、主偏振态、最大输入反射、最小输入反射、载噪比、单波长应用增益斜率，把复合三阶畸变、复合二阶畸变（待研究）定义后变成载波复合三次差拍比、载波复合二次差拍比；
“增加了适用于数字多波道传输应用光纤放大器参数定义；：一增加了适用于喇曼光纤放大器及其参数定义；：-对带光放大器的子系统参数定义部分，增加了“工作波长信号范围”参数定义；把4.3.2.2“ASE功率电平”改为“输出ASE功率电平”，4.3.2.2\ASE功率电平”改为“输人ASE功率电平”；删去与通用参数定义相同的参数定义：供电和制控要求、最大功耗、工作温度、最大工作相对湿度、最大工作振动水平、贮存温度、最大贮存相对湿度、最大运输振动/冲击水平、可靠性、安全、远端本地告警控制、光连接、输出光回波损耗、泄漏到输出端泵浦功率、输人光回波损耗、泄漏到输入端泵浦功率。
对第3章分类重新编写并编为第5章；对第6章试验方法内容进行补充和完善；-增加第7章电磁兼容要求和第9章可靠性试验；-对附录A、缩写词一-览表进行补充增加并编在第3章。本标准由中华人民共和国工业和信息化部提出。本标准由中国通信标准化协会归口。本标准起草单位：武汉邮电科学研究院。本标准主要起草人：梁臣桓、陈永诗、付成鹏。本标准于1997年首次发布。本次为第一次修订。I

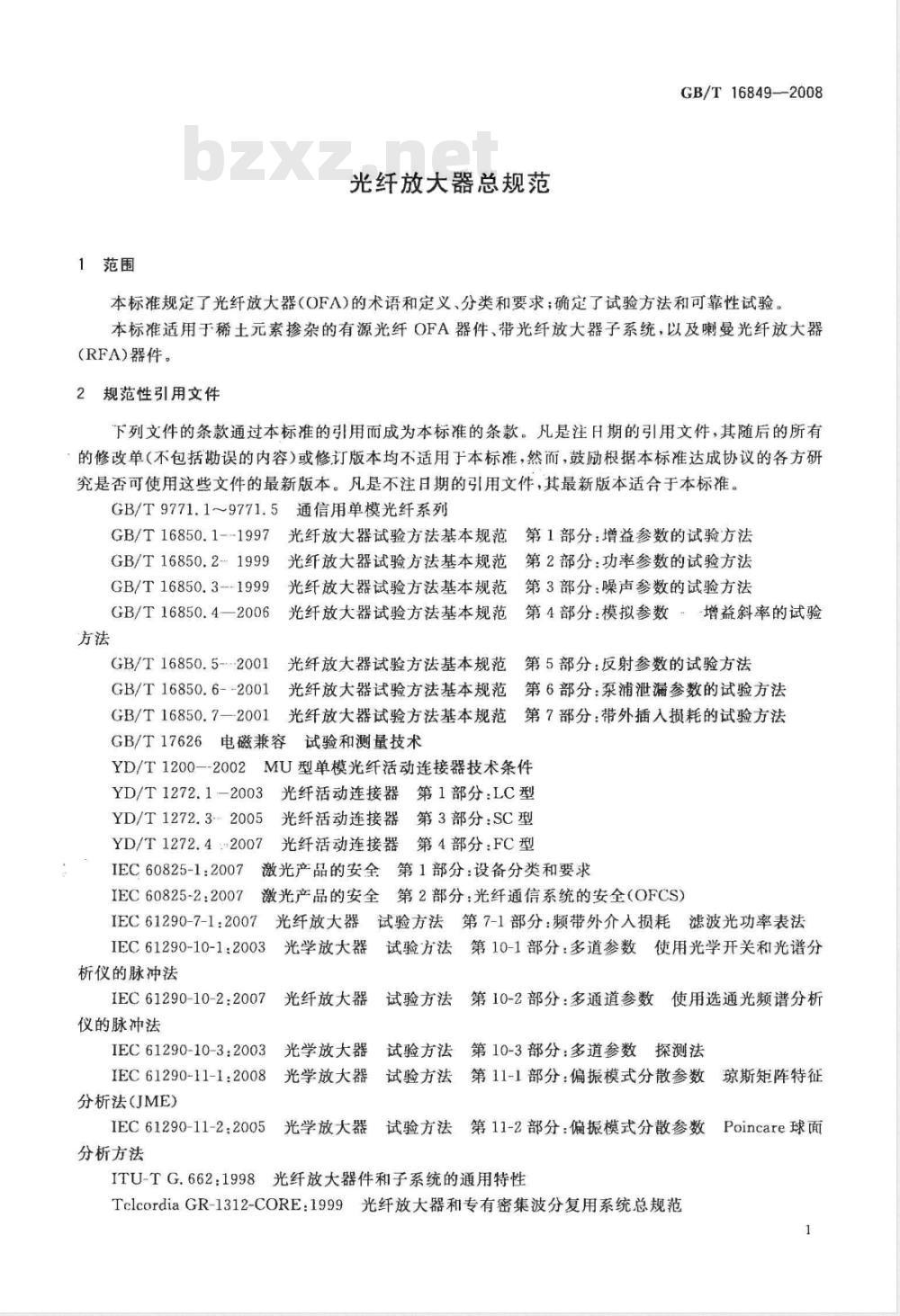

1范围
光纤放大器总规范
GB/T16849—2008
本标准规定了光纤放大器（OFA)的术语和定义、分类和要求；确定了试验方法和可靠性试验。本标准适用于稀土元素掺杂的有源光纤OFA器件、带光纤放大器子系统，以及喇曼光纤放大器(RFA)器件。
2规范性引用文件
下列文件的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后的所有的修改单（不包括勘误的内容）或修订版本均不适用于本标准，然面，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适合于本标准。GB/T9771.19771.5通信用单模光纤系列GB/T16850.1-1997光纤放大器试验方法基本规范第1部分：增益参数的试验方法GB/T16850.2-1999光纤放大器试验方法基本规范第2部分：功率参数的试验方法GB/T16850.3--1999
9光纤放大器试验方法基本规范第3部分：噪声参数的试验方法GB/T16850.4一2006光纤放大器试验方法基本规范第4部分：模拟参数-增益斜率的试验方法
GB/T16850.5--2001光纤放大器试验方法基本规范第5部分：反射参数的试验方法光纤放大器试验方法基本规范第6部分：泵浦泄漏参数的试验方法GB/T16850.6-2001
GB/T16850.7—2001
光纤放大器试验方法基本规范第7部分：带外插入损耗的试验方法GB/T17626电磁兼容试验和测量技术YD/T1200--2002
2MU型单模光纤活动连接器技术条件光纤活动连接器第1部分：LC型
YD/T1272.1-2003
YD/T1272.32005
光纤活动连接器第3部分：SC型
YD/T1272.42007光纤活动连接器第4部分：FC型IEC60825-1:2007
激光产品的安全第1部分：设备分类和要求IEC60825-2:2007
激光产品的安全第2部分：光纤通信系统的安全（OFCS）IEC 61290-7-1:2007
IEC61290-10-1:2003
析仪的脉冲法
IEC61290-10-2:2007
仪的脉冲法
IEC61290-10-3:2003
IEC61290-11-1:2008
分析法（JME）
光纤放大器试验方法第7-1部分：频带外介入损耗滤波光功率表法光学放大器试验方法第10-1部分：多道参数使用光学开关和光谱分光纤放大器
光学放大器
光学放大器
试验方法第10-2部分：多通道参数使用选通光频谱分析试验方法第10-3部分：多道参数探测法试验方法第11-1部分：偏振模式分散参数琼斯矩阵特征IEC61290-11-2：2005光学放大器试验方法第11-2部分：偏振模式分散参数Poincare球面分析方法
ITU-TG.662:1998光纤放大器件和子系统的通用特性TclcordiaGR-1312-CORE：1999光纤放大器和专有密集波分复用系统总规范1
GB/T16849—2008

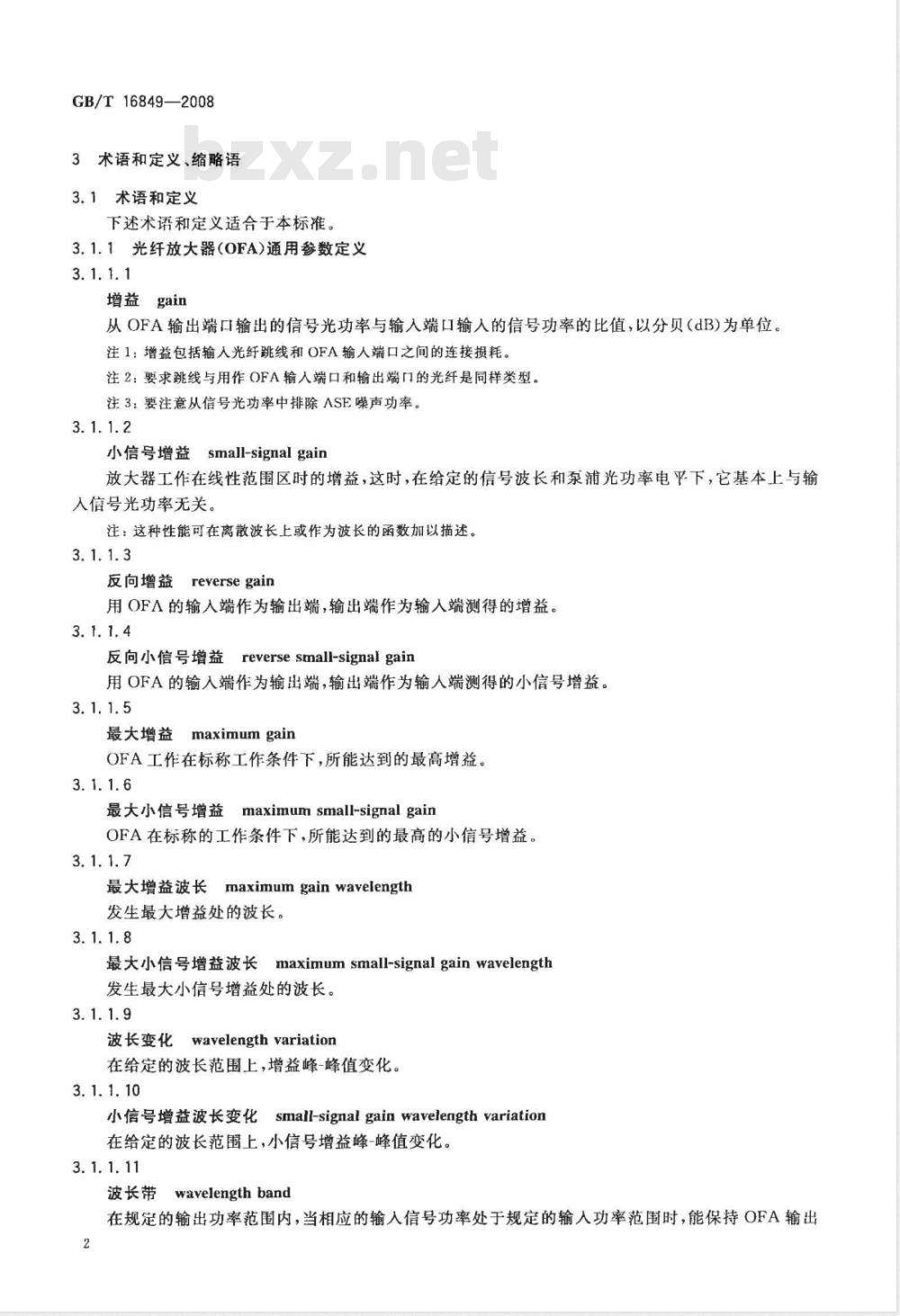

3术语和定义、缩略语
3.1术语和定义
下述术语和定义适合于本标准。3.1.1光纤放大器(OFA)通用参数定义3.1.1.1
增益gain
从OFA输出端口输出的信号光功率与输入端口输入的信号功率的比值，以分贝（dB)为单位。注1：增益包括输入光纤跳线和OFA输人端口之间的连接损耗，注2：要求跳线与用作OFA输人端口和输出端门的光纤是同样类型。注3：要注意从信号光功率中排除ASE噪声功率。3.1.1.2
小信号增益small-signalgain
放大器工作在线性范围区时的增益，这时，在给定的信号波长和泵浦光功率电平下，它基本上与输人信号光功率无关。
注：这种性能可在离散波长上或作为波长的函数加以描述。3.1.1.3
反向增益
reversegain
用OFA的输入端作为输出端，输出端作为输人端测得的增益。3. 1. 1.4
反向小信号增益
reverse small-signal gain
用OFA的输入端作为输出端，输出端作为输人端测得的小信号增益。3.1.1.5
最大增益maximumgain
OFA工作在标称工作条件下，所能达到的最高增益3.1.1.6
最大小信号增益
maximumsmall-signal gain
OFA在标称的工作条件下，所能达到的最高的小信号增益。3.1.1.7
maximumgainwavelength
最大增益波长
发生最大增益处的波长。
最大小信号增益波长
maximumsmall-signalgainwavelength发生最大小信号增益处的波长。3.1.1.9
波长变化
wavelengthvariation
在给定的波长范围上，增益峰-峰值变化。3.1.1.10
小信号增益波长变化
small-signal gain wavelength variation在给定的波长范围上，小信号增益峰-峰值变化。3.1.1.11
波长带wavelengthband
在规定的输出功率范围内，当相应的输入信号功率处于规定的输入功率范围时，能保持OFA输出2
信号功率的波长范围。
GB/T16849-2008

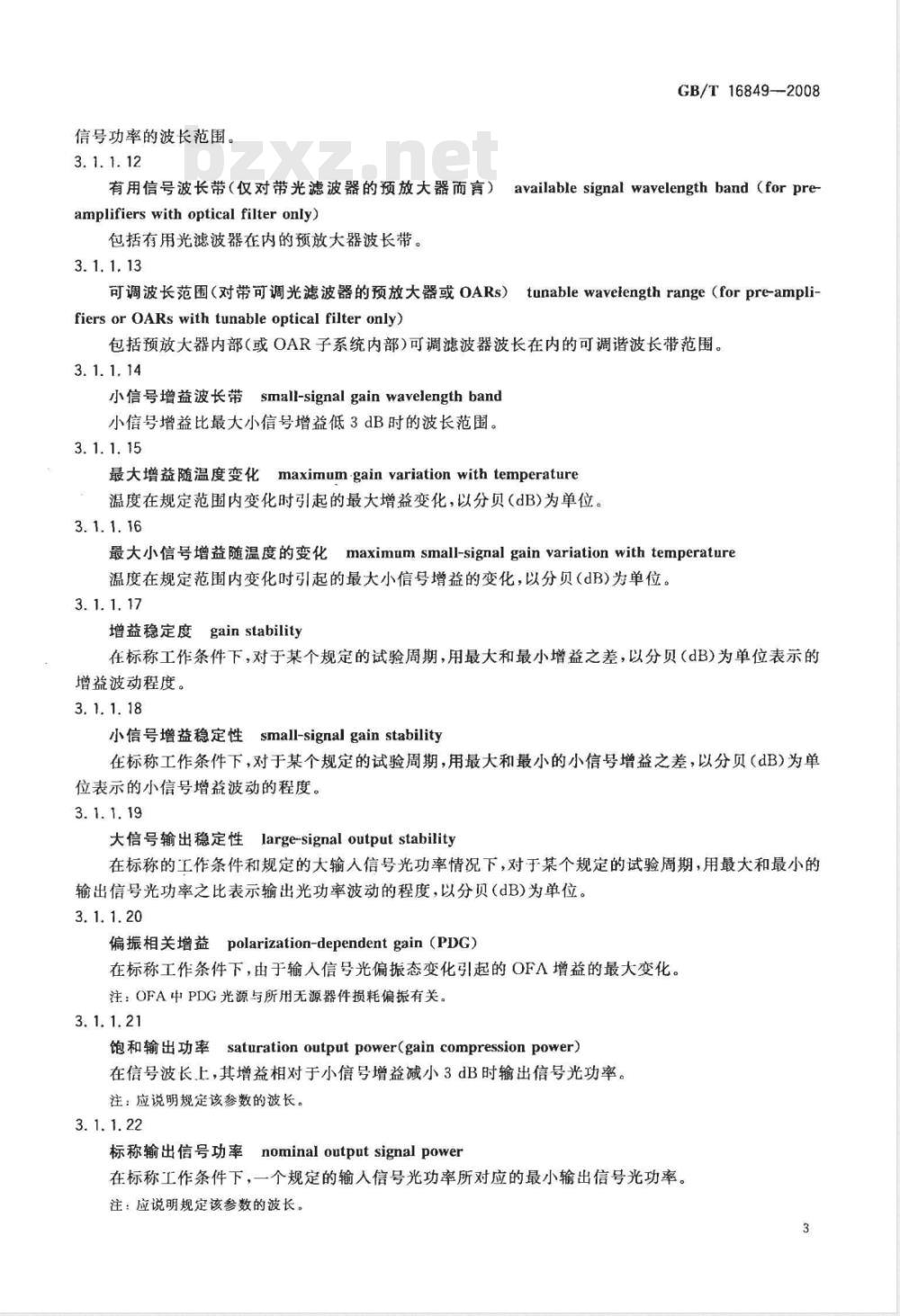

有用信号波长带（仅对带光滤波器的预放大器而言）availablesignalwavelengthband（forpreamplifiers with optical filter only)包括有用光滤波器在内的预放大器波长带。3.1.1,.13
可调波长范围（对带可调光滤波器的预放大器或OARs）tunablewavelengthrange（forpre-ampli-fiers or OARs with tunable optical filter only)包括预放大器内部（或OAR子系统内部)可调滤波器波长在内的可调谐波长带范围。3.1.1.14
小信号增益波长带small-signalgainwavelengthband小信号增益比最大小信号增益低3dB时的波长范围。3.1.1.15
最大增益随温度变化maximum·gainvariationwithtemperature温度在规定范围内变化时引起的最大增益变化，以分贝（dB)为单位。3.1.1.16
最大小信号增益随温度的变化maximumsmall-signalgainvariationwithtemperature温度在规定范围内变化时引起的最大小信号增益的变化，以分贝（dB)为单位。3. 1. 1. 17
增益稳定度gainstability
在标称工作条件下，对于某个规定的试验周期，用最大和最小增益之差，以分贝（dB）为单位表示的增益波动程度。
3. 1.1.18
小信号增益稳定性small-signalgainstability在标称工作条件下，对于某个规定的试验周期，用最大和最小的小信号增益之差，以分贝（dB）为单位表示的小信号增益波动的程度。3.1.1.19
大信号输出稳定性large-signal output stability在标称的工作条件和规定的大输人信号光功率情况下，对于某个规定的试验周期，用最大和最小的输出信号光功率之比表示输出光功率波动的程度，以分贝（dB)为单位3.11.20
偏振相关增益polarization-dependentgain（PDG）在标称工作条件下，由于输人信号光偏振态变化引起的OFA增益的最大变化。注：OFA中PDG光源与所用无源器件损耗偏振有关。3.1.1.21
饱和输出功率saturationoutputpower（gaincompressionpower）在信号波长上，其增益相对于小信号增益减小3dB时输出信号光功率。注：应说明规定该参数的波长。3.1.1.22
标称输出信号功率nominaloutputsignalpower在标称工作条件下，一个规定的输人信号光功率所对应的最小输出信号光功率。注：应说明规定该参数的波长。3
GB/T16849-2008
最大输入信号功率maxiruminputsignalpower在正常工作时允许输入信号的最大光功率。3.1.1.24
最大输出信号功率maximumoutputsignalpower在标称工作条件下，从OFA能够得到的最高输出信号光功率。3.1.1.25
输入功率范围inputpowerrange
当OFA的输出光功率在规定的输出功率范围之内，并使其性能得以保障时，OFA的输入信号光功率所在的光功率电平范围。
输出功率范围
outputpowerrange
当OFA输人信号光功率在规定的输入功率范围内，并使其性能得以保障时，OFA的输出信号光功率所在的光功率电平范围。
噪声系数noisefigure
受限于散弹噪声信号通过OFA传输引起的具有单一量子效率和无附加噪声光检测器输出端信噪比(SNR)的降低，即输入端SNR与输出端SNR之比，以分贝（dB)为单位。注1：应指出规定噪声系数的工作条件。注2：该特性可在离散波长下或作为波长的函数加以描述。注3：OFA的噪声来自不同的方面，例如：信号-ASE差拍噪声、ASE-ASE差拍噪声，内部反射噪声，信号散弹噪声，ASE散弹噪声，每一种来源的大小都与不同的条件有关，为了正确估算噪声系数，必须规定这些条件。注4：习惯上把噪声系数取正值。注5：在模拟传输应用OFA情况下，噪声系数也可以用输人和输出之间载噪比来表示。3.1.1.28
噪声因子noisefactor
用线性形式表示的噪声系数。
信号-自发辐射噪声系数signal-spontaneousnoisefigureNFsig sp
噪声系数中信号-自发差拍噪声的部分，以分贝（dB)为单位。3.1.1.30
（等效）自发辐射-自发辐射光谱带宽equivalentspontaneous-spontaneousopticalbandwidthBsp sp
等效自发辐射-自发辐射光谱带宽就是ASE谱功率密度的平方在ASE谱宽内的积分与在信号光频率Vsg处ASE谱功率密度的平方Pase（vsig）倒数的乘积，公式（1）表示。Bsprp = Pase-2(vsig)
Pase(v)dy
注1：在OFA输出端使用一个光滤波器，可减小等效自发辐射-自发辐射光谱带宽注2：该参数与自发辐射-自发辐射差拍噪声有关，因此，它要求应用ASE谱功率密度的平方。4
偏模色散polarizationmodedispersion；PMDGB/T16849-~2008
当光信号通过光纤、器件或子系统（如光纤放大器）传播时，由于两个主偏振态（PSP)之间的平均传播的时延差，即群时延差（DGD）的影响，使得脉冲形变和均方根展宽，而且使每个主偏振态的波形畸变，称做偏振模色散（PMD)。偏振模色散和偏振相关损耗(PDL)及偏振相关增益（PDG)-一起可引起波形畸变而导致不能容忍的比特误差率的增加。注：PMD可能与温度和工作条件有关。3.1.1.32
主偏振态principal statesofpolarization;PSP在给定的频率或波长上，对应的输出偏振态（SOPs）的两个正交输人偏振态对于一阶光频率无关。注1：光纤、器件或子系统是典型的两个主偏振态特征，该特征是材料固有双折射导致其自身外部和内部的应力。注2：两个主偏振态（PSPs）之间的群时延差（DGD)可随时间及波长而变化。注3：与主偏振态之一相一致的那些偏振态信号将不受偏振模色散量的影响，至少对一阶光频信号是这样。3.1.1.33
前向ASE功率电平forwardASEpowerlevel在标称工作条件下，从输出端输出的与ASE有关的规定波长范围内的ASE噪声光功率。注1：该参数对于PA或LA特别重要，它主要取决于所用的滤波器。注2：应该说明规定ASE电平的工作条件（例如增益和输入信号光功率）。注3：对于分布式RFA的前向ASE是指与信号光传播方向相同的ASE光功率，分立式的参考面为信号输出端口的ASE光功率。
3.1.1、34
反向ASE功率电平
reverseASEpowerlevel
在标称工作条件下，从输人端输出的与ASE有关的规定波长范围内的ASE噪声光功率。注：对于RFA，应说明分布式的反向ASE是指与信号光传播方向相反的ASE光功率，分立式的参考面为信号输入端口的ASE光功率。
ASE谱宽ASEbandwidth
从输出的ASE功率谱的峰值下降30dB～40dB时两个波长之间的波长范围。注：由于测量的功率谱的可能畸变，例如由泵浦泄漏引起，可能需要进行适当的外推。3.1.1.36
输入光反射inputopticalreflectance在标称工作条件和工作波长上，从输入端口被OFA反射的人射光功率与总人射光功率之比，以分贝（dB)为单位。
注：用给定的输入信号光功率进行测量。3.1.1.37
输出光反射outputopticalreflectance在标称工作条件和工作波长上，从输出端口被OFA反射的入射光功率与总人射光功率之比，以分贝（dB)为单位。
注：用给定的输入信号光功率进行测量。3.1.1.38
fmaximuminputreflectance
最大输入反射
在标称规定的条件下和工作波长的所有输入光偏振态上，从输入端被OFA反射的入射光功率与总入射光功率之比的最大值，以分贝（dB）为单位。注：用给定的输人信号光功率进行测量。5
GB/T16849—2008
fminimuminputreflectance
最小输入反射
在标称规定的条件下和工作波长的所有输入光偏振态上，从输人端被OFA反射的人射光功率与总入射光功率之比的最小值，以分贝（dB）为单位。注：用给定的输人信号光功率进行测量。3.1.1.40
输入端最大光反射容限
maximum optical reflectance tolerable at input在器件仍然满足其规范时，从OFA的输人端口看到的最大反射。注1：用给定的输入信号光功率进行测量。注2：噪声系数是对反射率最敏感的参数。3.1.1.41
maximum optical reflectance tolerable at output输出端最大光反射容限
在器件仍然满足其规范时，从OFA的输出端口看到的最大反射。注1：用给定的输人信号光功率进行测量。注2：噪声系数是对反射率最敏感的参数。3.1.1.42
输入端和输出端最大容许反射
fmaximum reflectance tolerable at input and outpu在器件仍然满足其规范时，同时放在个OFA输人端和输出端的两个一样的反射器的最大反射。注1：用给定的输人信号光功率进行测量。注2：噪声系数是对反射率最敏感的参数。3.1.1.43
输出端泵浦泄漏功率pumpleakagetooutput在标称工作条件下，从OFA或OAT、RFA输出端口泄漏的泵浦光功率。注1：用给定的输入信号光功率进行测量。注2：最大泄漏到输出端的泵浦功率发生在没有输人信号时。3.1.1.44
输入端泵浦泄漏功率免费标准下载网bzxz
pumpleakagetoinput
在标称工作条件下，从OFA或OAR、RFA输人端口泄的泵浦光功率。注1：用给定的输入信号光功率进行测量。注2：输入端的浦最大泄漏功率发生在没有输人信号时。注3：对RFA，应说明分布式的参考面为传输光纤的输人端口，分立式的参考面为信号输入端口。3.1.1.45
带外插入损耗
out-of-bandinsertionloss
在规定的带外波长上，信号光的OFA插入损耗。3.1.1.46
带外反向插入损耗
out-of-band reverse insertion loss在规定的带外波长上，将规定的OFA输入端口和输出端口对换，所测得的信号光的OFA插人损耗。
带内插入损耗in-bandinsertionloss在无电功率的条件下，OFA在给定输入光信号波长和给定信号光功率电平下的插人损耗。注1：这种特性可在离散波长下或作为波长的函数加以描述。注2：在测量该参数时，要注意排除输出的ASE的噪声。注3：带内插人损耗是输人信号功率电平的函数。6
供电和控制要求poweringandcontrolrequirementsGB/T16849—2008
电流和/或电压和对于OFA工作在标出的最大额定值内所需要的电信号一样，应该包括电光源需要的容差和开关程序。
最大功耗maximumpowerconsumptionOFA工作在绝对最大额定值时需要的电功率。3.1.1.50
外形尺寸和重量
externaldimensionsandweight
OFA最大的高度、长度、宽度和重量。3.1.1.51
环境条件environmentalconditions在OFA仍然能够满足所规定参数值的情况下，OFA允许贮存、工作或运输的环境要求，包括温度范围、湿度和振动水平。
工作温度operatingtemperatureOFA能够运行且仍满足其所有规定参数值的温度范围。3.1.1.53
最大工作相对湿度maximumoperatingrelativehumidityOFA能够运行且仍满足其所有规定参数值的最大相对湿度。3.1.1.54
最大工作振动水平maximumoperatingvibrationlevelOFA能够运行且仍满足其所有规定参数值的最大振动水平。3.1.1.55
贮存温度storagetemperature
OFA能够贮存且仍满足其所有规定参数值的温度范围。3.1.1.56
最大贮存相对湿度
maximum storagerelativehumidityOFA能够贮存且仍满足其所有规定参数值的最大相对湿度。3.1.1.57
最大运输振动/冲击水平maximumtransportvibration/shocklevelOFA仍能满足其所有规定参数值时，OFA所能承受的运输时的最大振动/冲击水平3.1.1.58
可靠性reliability
即为器件工作寿命的估算。OFA的可靠性由下面两个参数之一来表示：平均无故障时间（MTBF）或失效率（FIT）。MTBF是在规定的工作和环境条件下，OFA没有任何故障而连续工作的平均周期；FIT是器件在10”h内，在规定的工作和环境条件下的失效次数。注：可靠性试验请查看TelcordiaGR-1312-CORE：1999中的第10章。3.1.1.59
安全safety
为了OFA的安全运行，安装人员、操作人员和制造人员应共同遵循的预防措施或通过的安全标准。
注：除非另有规定，本标准应采用1EC60825-1：2007和1EC60825-2：2007。7
GB/T16849—2008
最大总输出功率maximumtotaloutputpowerOFA工作在绝对最大额定值时，在输出端口的最高光功率电平。3.1.1.61
远端和本地告警控制remoteandlocalalarmcontrol能够检查OFA的运行、探测和发送可能产生故障的信号的功能。3.1.1.62
光连接opticalconnections
用作OFA输人和输出端口的连接器类型和/或光纤类型。注：光连接器和连接光纤的光学、机械和环境特性及性能应分别符合YD/T1200:~2002、YD/T1272.1—2003YD/T1272.3-2005，YD/T1272.4—2007,GB/T9771.1~9771.5中的有关规定。3.1.1.63
载噪比（对于模拟传输）carriertonoiseratio载波电平与系统噪声电平均方根值之比，以分贝（dB）为单位。3.1.1.64
载波复合三次差拍比（对于模拟传输）carriertocompositethird-orderdistortionratio在系统指定点，载波电平与围绕在载波中心附近群集的复合三次差拍产物电平的峰值之比，以分贝(dB)为单位。
载波复合二次差拍比（对于模拟传输）carriertocompositesecond-orderdistortionratio在系统指定点，载波电平与围绕在载波中心附近群集的复合二次差拍产物电平的峰值之比，以分贝(dB)为单位。
单波长应用增益斜率（对于模拟传输）gain-slopeundersinglewavelengthoperation给定波长信号和输人功率的情况下，探测波长处的小信号增益对波长的导数。注：探测信号的总平均功率电平必须至少低于输入信号功率电平20dB，使其对增益谱曲线影响最小3.1.2适用于多波道OFA参数定义多波长信号人射到OFA时，产生了多波道的OFA，在多波道应用中，大多数单波道应用的参数定义可适用，但某些参数的定义需要调整。当这些定义被延长使用时，“波道”这个词将加到相关参数上，特别是噪声系数和信号自发辐射噪声系数。3.1.2.1
输入参考面inputreferenceplane如图1所示，输人参考面在OFA的输人端定义。来自发送机Tx、T2..…T的n个信号，每个分别具有单波长入、….入，由光复用器（OM)进行合波，每个信号分别具有单一功率Pn、Piz…Pi，输送到OFA的输人端。
输出参考面outputreferenceplane如图1所示，输出参考在OFA的输出端定义。N个输入信号被OFA放大后，每个分别具有单一功率Po1、Po2Pon，从OFA输出端输出，经光解复用器（OD)分离出入入2入，的n个信号，由接收机RR2R接收。在输出参考面上还应考虑被放大了的自发辐射ASE具有噪声光功率谱密度PASE(X)。
波道增益channelgain
OFA输入参考
FA输出参考面
PAst:(a)
多波道应用中的OFA
在规定的多波道配置中，每一波道（在波长入，上）的增益，由公式（2)表示。G=Pe-P
式中：
G,—表示第i波道的增益，单位为分贝（dB)，j一1、2*n，n为总波道数；Pj\-表示第j波道的输出功率（dBm），j1、2n，n为总波道数；P表示第i波道的输人功率（dBm），j=1、2..n，n为总波道数。GB/T16849—2008
（2）
注：由于OFA饱和功率是由所有波长输入信号复合效应确定，所以波道增益与所有信号输入功率相关。3.1.2.4
多波道增益变化multichannelgainvariation相互波道间增益差inter-channelgaindifference在规定的多波道配置中，任意两波道之间的波道增益差，定义为多波道增益变化，由公式（3）表示。AG=G,-G
式中：
（3）
表示第j波道和第i波道间的增益变化，单位为分贝（dB)，j、i一12...*n，但i≠i，n为总波道数；
G,—一表示第i波道的波道增益，单位为分贝（dB),jl、2.n，但j≠i，n为总波道数；G—-表示第i波道的波道增益，单位为分贝（dB)，i1、2.n，但ji，n为总波道数。注：通常情况下，考虑到波道对复合的所有可能，这一参数被规定为波道增益变化最大值，表示为多波道增益变化最大绝对值，输人功率通常将取规定的最大值和最小值，也可以是规定达到中心增益值或总输出功率时的输人功率。
最大多波道增益变化（又称增益平坦度）由公式（4）表示。AGmax = MAX,/AG I)
式中：
-表示第波道和第波道之间的最大波道增益变化，单位为分贝（dB)。3.1.2.5
增益交叉饱和gaincross-saturation（4）
在规定的多波道配置中，当所有其他波道输人功率保持恒定时，某一给定波道的输人功率的变化AP.对于另外波道的增益变化△G的比率。增益交叉饱和由公式(5)表示。
