本标准规定了AAL2公共部分子层(CPS)、AAL2分段和重装特定业务会聚子层和用于窄带业务的特定业务会聚子层，本标准不包括AAL2的信令部分。本标准适用于AAL2的ATM 交换机与ATM 接入设备。 GB/T 21647-2008 B-ISDN ATM 适配层(AAL)类型2技术规范 GB/T21647-2008 标准下载解压密码：www.bzxz.net

ICS 33. 180. 20
中华人民共和国国家标准
GB/T21647—2008
B-ISDN ATM 适配层（AAL）
类型2技术规范
B-ISDN ATM adaptation layer
specification:Type 2 AAL
2008-04-11发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-11-01实施
规范性引用文件
3术语、定义和缩略语
4AAL2公共部分子层（CPS）
5AAI.2的分段和重装特定业务会聚子层目
6用于窄带业务的AAL2特定业务会聚子层附录A（规范性附录）
附录H（规范性附录）
附录C（规范性附录）
附录D（规范性附录）
附录E（规范性附录）
附录F（规范性附录）
附录G（规范性附录）
附录H（规范性附录）
附录1（规范性附录）
附录」（规范性附录）
附录K（规范性附录）
附录L（规范性附录）
附录M（规范性附录）
附录N（规范性附录）
附录U（规范性附录）
附录P（规范性附录）
附录Q（规范性附录）
附录R（资料性附录）
附录S（资料性附录）
附录T（资料性附录）
附录U（资料性附录）
附录V（资料性附录）
附录W（资料性附录）
附录X（资料性附录）
CPS数据单元命名惯例.
AAL2的功能模型
AAL2连接的交换观念
AAL2分段和重装特定业务会聚子层数据单元命名惯例语音编码格式的标准·
NX64kbit/s电路模式数据的编码格式拨号数字的分组格式和程序：
随路信令比特的分组格式和程序传真解调的分组格式和程序
OAM告警和环回）的分组格式和程序.，用户状态控制的分组格式和程序.预定义的编码格式轮廓
语音算法AMR的编码格式
速率控制的分组格式和程序
SSCS操作中变化同步的分组格式和程序·用于序列编号的模型的简单推论本标准对移动应用的使用
将CPS分组打包成ATM信元示例
传真解调事件举例
传真解调ITU-TV.17训练示例
AAL2CPS子层协议实现一致性陈述（PICS)GB/T21647—2008
：134
AAL2分段和重装特定业务会聚子层的协议实现一致性陈述（PICS）.144用于窄带业务的AAI2SSCS的协议实现一致性陈述（PICS）....148
本标准章条编号与ITU-TI.363.2、ITU-TI.366.1、ITU-TI.366.2章条编号对照
GB/T21647—2008
本标准对应于ITU-TI.363.22000）《B-ISDNATM适配层2规范》（英文版）、ITU-TI.366.1（1998)《AAL2的分段和重装特定业务会聚子层》（英文版）和1TU-T1.366.2（2000）《用于窄带业务的AAL2特定业务会聚子层》（英文版）。主要差异如下：本标准的第4章对应于ITU-TI.363.2的第6章～第11章，即：4.1等同于ITL-TI.363.2的第6章、4.2等同于ITU-T1.363.2的第7章、4.3等于ITU-T1.363.2的第8章、4.4等同于ITU-T1.363.2的第9章、4.5等同于ITU-TI.363.2的第10章、4.6等同于ITU-T1.363.2的第11章；
本标准的第5章对应于ITU-TI.366.1的第5章～第10章，即：5.1等同于ITL-T1.366.1的第5章、5.2等同于ITU-TI.366.1的第6章、5.3等同于ITU-T1.366.1的第7章、5.4等同于ITU-TI.366.1的第8章、5.5等同于ITU-T1.366.1的第9章、5.6等同于ITU-T1.366.1的第10章；
本标准的第6章对应于ITU-TI.366.2的第6章～第18章，即：6.！等同于ITU-TI.366.2的第6章、6.2等同于ITU-T1.366.2的第7章、6.3等同于ITU-TI.366.2的第8章、6.4等同于ITU-TI.366.2的第9章、6.5等同于ITU-TI.366.2的第10章、6.6等同于ITU-T1.366.2的第11章、6.7等同于ITJ-T1.366.2的第12章、6.8等同于ITU-T1.366.2的第13章、6.9等同于ITU-T1.366.2的第14章、6.10等同于1ITU-TI.366.2的第15章、6.11等同于ITU-T1.366.2的第16章、6.12等同于ITU-TI.366.2的第17章、6.13等同于ITU-T1.366.2的第18章；
本标准的附录A等同于ITU-TI.363.2的附件A（ANNEXA）；-本标准的附录B等同于ITU-TI.363.2的附件B(ANNEXB)：本标准的附录C等同于ITU-TI.363.2的附件C(ANNEXC)；本标准的附录D等同于ITU-TI.365.1的附件A（AVNEXA）；本标准的附录E对应于ITU.TI.366.2的附件A~附件I(ANNEXA~ANNEX1），即：E.1等同于ITU-TI.366.2的附件A、E.2等同于ITU-TI.366.2的附件B、E.3等同于ITU-TI.366.2的附件C、E.4等同于ITU-TI.366.2的附件D、E.5等同于ITU-TI.366.2的附件E、E.6等同于ITU-T1.366.2的附件F、E.7等同于ITU-TI.366.2的附件G、E.8等同于ITU-TI.366.2的附件H、E.9等同于ITU-TI.366.2的附件1；一本标准的附录F等同于ITU-T1.363.2的附件J（ANNEXJ）：本标准的附录G等同于ITU-TI.363.2的附件K（ANNEXK)；本标准的附录H等同于ITU-T1.363.2的附件L（ANNEXL）；本标准的附录I等同于ITU-TI.363.2的附件M(ANNEXM)；--本标准的附录J等同于ITU-TI.363.2的附件（ANNEXN）：-本标准的附录K等同于ITU-TI.363.2的附件ANNEX)；-本标准的附录1.等同于ITU-TI.363.2的附件PANNEXP）；·本标准的附录M等同于ITU-TI.363.2的附件Q（ANNEXQ）：本标准的附录N等同于ITU-TI.363.2的附件R(ANNEXR)；一本标准的附录（）等同于ITU-TI.363.2的附件S（ANNEXS)：本标准的附录P等同于ITU-T1.366.2附录Ⅱ（APPENDIXⅡ）：GB/T21647—2008

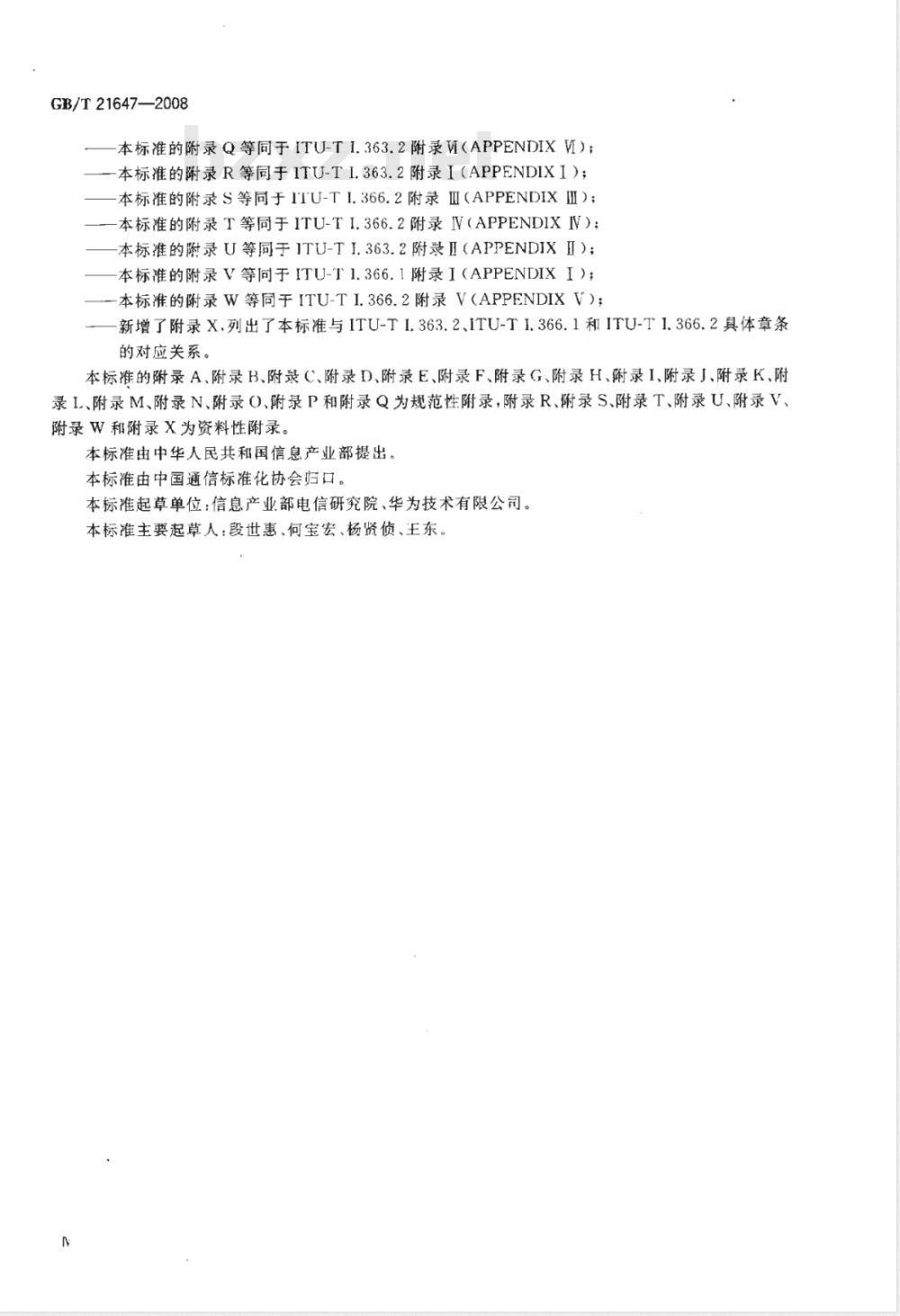

本标准的附录Q等同于ITU-TI.363.2附录V（APPENDIXVI）；-本标准的附录R等同于ITU-TI.363.2附录I（APPENDIXI）；本标准的附录S等同于ITU-T1.366.2附录Ⅲ（APPENDIXⅢ）；本标准的附录T等同于ITU-TI.366.2附录IV（APPENDIXIV）；本标准的附录U等同于ITU-TI.363.2附录I（APPENDIXI）；本标准的附录V等同于ITU-T1.366.1附录I（APPENDIXI）；本标准的附录W等同于ITU-TI.366.2附录V（APPENDIXV）；新增了附录X，列出了本标准与ITU-TI.363.2、ITU-TI.366.1和ITU-T1.366.2具体章条的对应关系。
本标准的附录A、附录B、附录C、附录D、附录E、附录F、附录G、附录H、附录I、附录J、附录K、附录L、附录M、附录N、附录O、附录P和附录Q为规范性附录，附录R、附录S、附录T、附录U、附录V、附录W和附录X为资料性附录。
本标准由中华人民共和国信息产业部提出。本标准由中国通信标准化协会归口。本标准起草单位：信息产业部电信研究院、华为技术有限公司。本标准主要起草人：段世惠、何宝宏、杨贤侦、王东。1范围

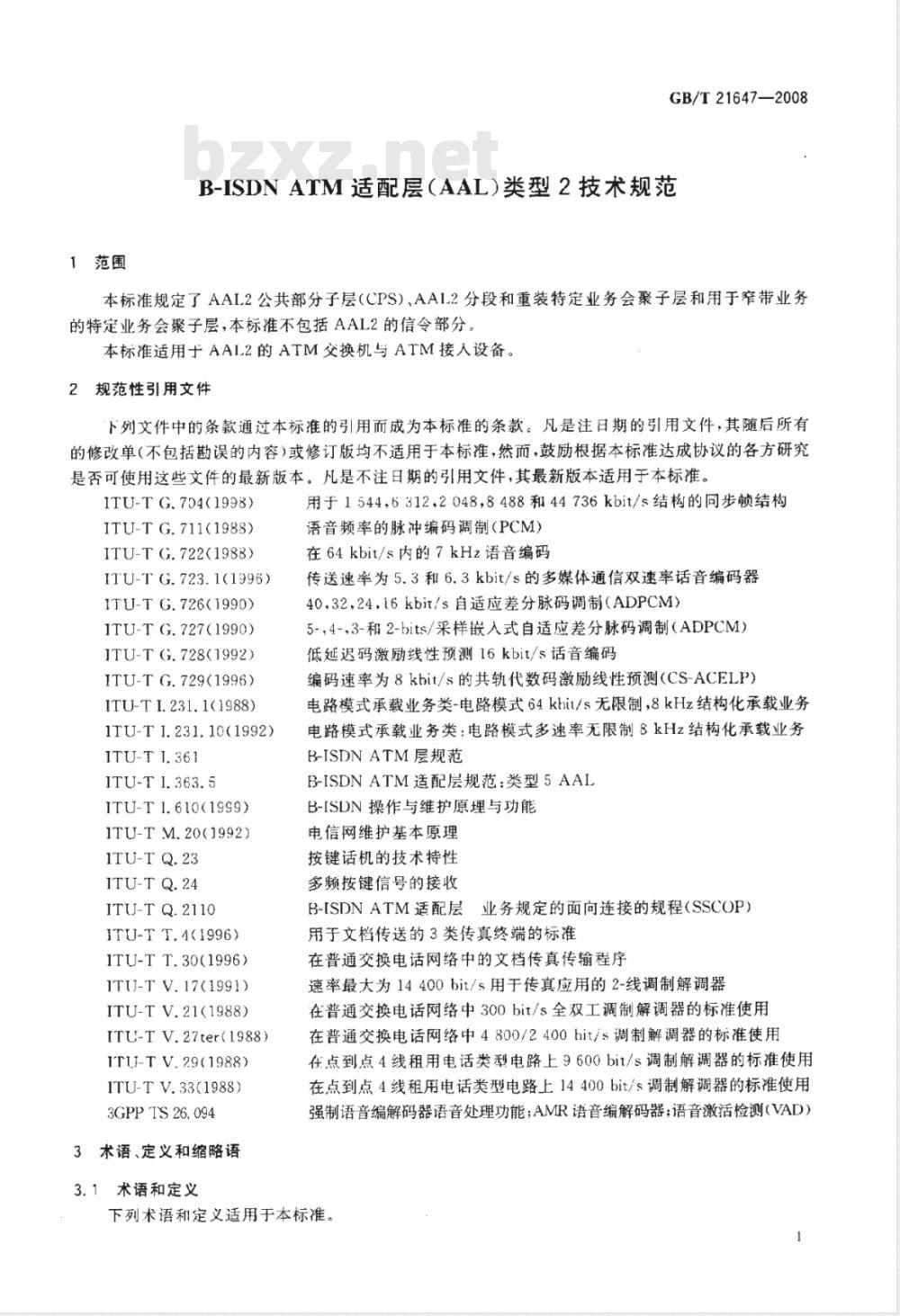

GB/T 21647—2008
B-ISDNATM适配层（AAL）类型2技术规范本标准规定了AAL2公共部分子层（CPS）、AAL2分段和重装特定业务会聚子层和用于窄带业务的特定业务会聚子层，本标准不包括AAL2的信令部分本标准适用于AAL2的ATM交换机与ATM接人设备。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。ITU-T G.704(1998)
ITU-T G.711(1988)
ITU-T G.722(1988)
ITU-TG.723.1(1996)
ITU-TG.726(1990)
ITU-T G.727(1990)
ITU-TG.728(1992)
ITU-T G.729(1996)
ITU-T I.231.1(1988)
1TU-TI.231.10(1992)
ITU-T 1.361
ITU-T 1.363.5
ITU-T 1. 610(1999)
ITU-TM.20(1992)
ITU-TQ.23
ITU-T Q.24
ITU-T Q.2110
ITU-T T,4(1996)
ITU-TT.30(1996)
ITU-T V. 17(1991)
ITU-T V.21(1988)
ITU-T V.27ter(1988)
ITU-TV.29(1988)
ITU-T V.33(1988)
3GPP TS 26. 094
3术语、定义和缩略语
3.1术语和定义
用于1544，6312.2048，8488和44736kbit/s结构的同步顿结构语音频率的脉冲编码调制（PCM）在64kbit/s内的7kHz语音编码
传送速率为5.3和6.3kbit/s的多媒体通信双速率话音编码器40，32，24，16kbit/s自适应差分脉码调制（ADPCM）5-，4-3-和2-bits/采样嵌入式自适应差分脉码调制（ADPCM）低延迟码激励线性预测16kbit/s话音编码编码速率为8kbit/s的共轨代数码激励线性预测(CS-ACELP）电路模式承载业务类-电路模式64kbit/s无限制，8kHz结构化承载业务电路模式承载业务类：电路模式多速率无限制8kHz结构化承载业务B-ISDNATM层规范
B-ISDNATM适配层规范：类型5AALB-ISDN操作与维护原理与功能
电信网维护基本原理
按键话机的技术特性
多频按键信号的接收
B-ISDNATM适配层业务规定的面向连接的规程（SSCOP）用于文档传送的3类传真终端的标准在普通交换电话网络中的文档传真传输程序速率最大为14400bit/s用于传真应用的2-线调制解调器在普通交换电话网络中300bit/s全双工调制解调器的标准使用在普通交换电话网络中4800/2400bit/s调制解调器的标准使用在点到点4线租用电话类型电路上9600bit/s调制解调器的标准使用在点到点4线租用电话类型电路上14400bit/s调制解调器的标准使用强制语音编解码器语音处理功能；AMR语音编解码器；语音激活检测(VAD）下列术语和定义适用于本标准。1
GB/T21647—2008
活动话音activevoice
已经确定是话音而不是静音的抽样语音间隔。这种分类是由活动话音检测算法来完成的。它能实现语音的不连续传输，其中有效信号的比特速率在静音期间将会减少。3.1.2
AAL2连接AALtype2connection
在两个AAL2业务终端点之间的一个或多个AAL2链路的逻辑级联。3.1.3
AAL2链路AALtype2link
在两个相邻的AAIL2交换实体或终端点实体之间的逻辑月户平面通信设施。一个AAL2链路由一个CID值指定。
语音audio
在本标准中，语音是作为可听媒体信号的-一般术语来使用的，包括话音和语音带宽的数据。3.1.5
随路信令比特channelassociated signallingbits专用于通过1544kbit/s或2048kbit/s接口的连接控制的比特：这些接口承载64kbit/s信道，控制程序是基于四个信令比特（A，B,C,D)的状态的，这些比特在每个多顿中对每个信道分配的。可参见ITU-TG.704/3.1.3.2节和ITU-TG.704/5.1.3.2节。3.1.6
电路模式数据circuitmodedata
速率为N×64kbit/s且具有8kHz结构的连续数字信息流。3.1.7
拔号数字dialleddigits
一般用于呼叫建立期间的寄存器间地址信号或在已建立呼叫后用于端到端设备控制的多频话音音调。依据实现的系统，可以为数字0～9的电话按键和其他辅助信号定义编码。3.1.8
编码数据单元encodingdataunit一个或多个语音算法顿按照字节定位的级联，并承载了比特的特殊格式。每个语音分组和SDU包含了整数个EDU。预定义轮廊参考定义在附录E中的EDU。3.1.9
传真解调/再调制facsimiledemodulation/remodulation检测传真业务，从输入模拟调制信号中提取数字信息，将该信息通过中继以分组形式传输并通过再调制在另一端再生传真控制和图像信息的过程。3. 1. 10
顺模式数据framemodedata
包含具有确定界限的信息单元的间断数据流，可能具有可变大小，而流之间存在间隔。3. 1.11
分组packet
在本标准中，分组即为AAL2CPS-PDU。2
分组时间packettime
GB/T21647—2008
该概念适用于包含语音和SID的分组。对于语音，它是由编码数据单元所表示的总的语音间隔。对于SID,它是由相应轮廊条目所指示的最小静音间隔；静音的延伸是不确定的，因为SID不必以规则的间隔来发送。
轮廓profile
轮廓就是一组条目，每个条目以UUI范围和长度规定了编码格式（参见附录E）。这种条目集定义了类型1分组的接收者怎样去解释分组内容，即正在使用轮廓中的哪种编码格式。一且轮廊在发送方和接收方之间被采纳，则发送方可以选择所采纳轮郭中的任意条目，而接收方应接受由发送方所选择的任意条目。
序列号码间隔sequencenumberinterval增加在分组中的序列号码的时间间隔，这些分组传递语音流。该间隔是作为轮廓中每个条目定义的一部分来规定的。
service data unit
业务数据单元
这是在用户和SSCS间的原语中传递的数据单元。在由SSCS提供的语音业务的环境中，SDU表示一定持续期的语音信号，按照由所采纳的轮廊允许的方式编码。3.1.16
静音插入描述符silenceinsertiondescriptor;SID可以在静音间隔期间发送的背景噪音的压缩表示。SID可以是不连续的，且可仅当噪音特征发生变化时被发送。释放接收到的SID就是所知的舒缓噪音的产生。3. 1. 17
SSCS状态SSCS state
该状态变量采取三个值之一：话音、电路模式或传真解调。其目的即建立最初的相应信息流。为了传输最初的信息流，在每个方向上一致地设置其本地SSCS状态是在AA1.2连接的终端上的用户的责任。SSCS状态的概念并不适用于NX64kbit/s（N>1）业务，但适用于64kbit/s业务。3.1.18
用户状态
userstate
该状态编码采取四个值中之一：语音、语音带宽数据、电路模式或传真解调。它与SSCS状态相分离但可以映射至SSCS状态中。用户状态的解释已经超出了SSCS协议的范围。用户状态的概念并不适用于N×64kbit/s（N>1)业务，但适用于64kbit/s业务。3.2缩略语
下列缩略语适用于本标准。
AALCEP
AAL-SDU
ATM Adaptation Layer
AALConncctionEndPoint
AAl, Servicc Dala Unit
Alarm Indication Signaj
Adaptive Multi-Rate
AALtype2NegotiationProceduresATM适配层
AAL连接终端点
AAI.业务数据单元
告警指示信号
自适应多速率
AAI2协商程序
GB/T21647—2008
ATM-CEP
ATM-SDU
CPS-INFO
CPS-PDU
CPS-PH
CPS-PP
CPS-SDU
CPS-UUI
ATM Transfer Capability
Asynchronous Transfer Mode
ATM Connection End Point
ATM Service Data Unit
ATM-U'ser-to-ATM-User IndicationChannel-Associated SignallingConnection End Point
Congestion Indication
Channel Identifier
Cell Ioss Priority
Common Part Sublayer
CPS Interface Data
CPS Protocol Data Unit
CPS Packet Header
CPS Packet Payload
CPS Service Data Unit
CPS User-to-User Indication
Cyclic Redundancy Check
Dual-Tone Multi-Frequency
Encoding Data Unit
Echo Protection Tone
High-level Data Link ControlHeader Error Control
I,ength Indicator
Layer Management
Loss Priority
Least Significant Bit
Most Significant Bit
Mobile Switching Centre
Network Termination
Operation and Maintenance
Offset Field
Protocol Analysis
Padding
Protocol Control InformationProrocol Data Unit
Protocol Implementation
Conformance Statement
Quality of Service
Remote Alarm Indication
Radio Access Network
ATM传递能力
异步转移模式
ATM连接终端点
ATM业务数据单元
ATM.用户至ATM用户指示
随路信令
连接终端点
拥塞指示
信道标志符
信元丢失优先级
公共部分子层
CPS接口数据
CPS协议数据单元
CPS分组头
CPS分组净荷
CPS业务数据单元
CPS用户至用户指示
循环余校验
双音多频
编码的数据单元
回声检测音调
高级数据链路控制
信头差错控制
长度指示
层管理
丢失优先级
最低意义比特
最高意义比特
移动交换中心
网络终端
运行、管理和维护
偏移域
协议分析
填充字段
协议控制信息
协议数据单元
协议实现一致性陈述
服务质量
远端告警指示
无线接人网络
SEG-SSCS
SSADT-SDU
SSCS-PDU
SSSAR-INFO
SSSAR-PDU
SSSAR-SDU
SSSAR UUI
SSTED-CI
SSTED-INFO
SSTED-LP
SSTED-PDU
SSTED-SDU
SSTED-U
SSTED-UI
Remote Defect Indication
Received (Cell) Loss PriorityService Access Point
Specification and Description LanguageService Data Unit
Segmentation and ReassemblyServiceSpecific Convergence SublayerSilence Insertion DescriptorSubmitted (Cell) Loss PrioritySequence Number
ServiceSpecificAssuredDataTransferSublayer
SSADT Service Data Unit
Service Specific Connection OrientedProtocol
Service-SpecificConvergenceSublayerSSCS Protocol Data Unit
Service Specific Segmentation andReassembly Sublayer
SSSAR Interface Data
SSSAR Protocol Data Unit
SSSAR Service Data Unit
SSSAR User-to-User IndicationService Specific Transmission ErrorDetection Sublayer
SSTED Congestion Indication
SSTED Interfacc Data
SSTED Loss Priority
SSTED Protocol Data Unit
SSTED Service Data Unit
SSTEDUsertoUserIndicationFicldSSTED User-to-User IndicationStart Field
Time Division Multiplexing免费标准bzxz.net
User-to-User Indication
Virtual Channel Connection
Waveform Analysis
4AAL2公共部分子层（CPS）
4.1AAL2的一般框架结构
4.1.1AAL2的结构
远端故障指示
GB/T21647—2008
接收到的（信元）丢失优先级
业务访问点
规范和描述语言
业务数据单元
分段和重装特定业务会聚子层
静音插入描述符
提交的（信元）丢失优先级
序列号
特定业务有保证数据传输子层
SSADT业务数据单元
特定业务面向连接协议
特定业务会聚子层
SSCS协议数据单元
特定业务分段和重装子层
SSSAR接口数据
SSSAR协议数据单元
SSSAR业务数据单元
SSSAR用户至用户指示
特定业务传输差错检测子层
SSTED拥塞指示
SSTED接口数据
SSTED丢失优先级
SSTED协议数据单元
SSTED业务数据单元
SSTED用户至用户指示域
SSTED用户至用户指示
开始域
时分复用
用户至用户指示
虚通道连接
波形分析
AAL2被分为如图1所示的公共部分子层（CPS）和特定业务会聚子层（SSCS）.详见附录B。GB/T 21647—-2008
公共部分子层；
SAP.业务访问点；
SSCS-特定业务会聚子层。
特定业务会聚了层
(可能是空的)
公共部分子层
图1AAL2结构
可以定义不同的SSCS协议以支持特定的AAL2用户业务或集团业务。SSCS也可能是空的，仅仅提供等价的AAL原语至AAL2CPS原语的映射或反之。SSCS协议在本标准的单独章节中予以定义。AAL2提供了从一个AAL-SAP通过ATM网络向另一个AAL-SAP传递AAI-SDU的能力，见图2a)。非保证操作模式的AAL2提供了从一个AAI-SAP通过点到多点ATM层能力向多个AAL-SAP传递AAL-SDU的功能，见图2b）。AAL-SAP
AAI.实体
AAL.连接
点到点ATM层连接
图2a）AAL2连接
AAL-SAP
AAL实体
AAL-SAP
AAL实体
（目的）
AL连接
点到多点ATM层连接
AAL-SAP
AAL实体
(源）
图2b）由点到多点ATM层能力提供的点到多点AAL连接GB/T21647—2008
AAL-SAP
AAL实体
(月的)
AAL2用户具有选择给定AAL-SAP的能力，该AAL-SAP与需要用于传输AAL-SDU的QOS（例如，延迟和丢失敏感度）相关，见图3。AAIL2使用下层ATM层所提供的业务。多个AAI.连接可以与单个ATM层连接相关，允许在AAL上进行复用；在AAL2上的复用发生在公共部分子层（CPS）中。AAL用户通过对用于数据传输的AAL-SAP的选择来选择由AAL所提供的QOS。在本标准中，服务质量（图3中的QOSx）是由ATM层提供且在AAL2层上不存在提供QOS的标准化方法。AAL-SAP,
[AAL-SAP2
(QOS)2
AAL层
ATM层
AAL-SAP
(QOS)s
ATM-SAP
提供给AAL
用户的业务
使用下层ATM
层的业务
注：在AAL复用过程中，AAI-SAP上的Q(S怎样映射至ATM-SAP上的QOS还需要进一步研究。图3AAL-SAP和ATM-SAP之间的关系AAL2连接的交换观念在附录C中规定。4.1.2AAL2向高层提供的原语
通过AAL2SAP的原语是针对业务的并包含在规定SSCS协议的章节中。SSCS可能是空的，仅仅提供对等的AAL原语至CPS原语的映射或反之。在这种情况中，AAL的源语等价于AAL2CPS原语（见4.2.2），但被作为在SAP上与原语命名惯例一致的AAL-UNITDATA.request和AAL-UNITDATA.indication原语来识别。4.1.3通过AAL-ATM边界的信息流AAL2采用ITU-TI.361中所定义的ATM层业务。通过ATM-SAP的原语定义在ITU-TI.361中，总结在表1中。如果在下列总结和ITU-TI.361中的定义之间出现任何差异，则ITU-TI.361中的定义具有优先权。
