本标准规定了高原环境条件下电工电子产品的海拔分级、通用技术要求及试验、标识与标志、包装、运输、贮存。 本标准适用于海拔1000m以上至5000m高原地区使用的高压电工产品，海拔2000m以上至5000m高原地区使用的低压电工产品及海拔1000m以上至5000m高原地区使用的高、低压电子产品。 GB/T 20626.1-2006 特殊环境条件 高原电工电子产品 第1部分：通用技术要求 GB/T20626.1-2006 标准下载解压密码：www.bzxz.net

ICS 29.020

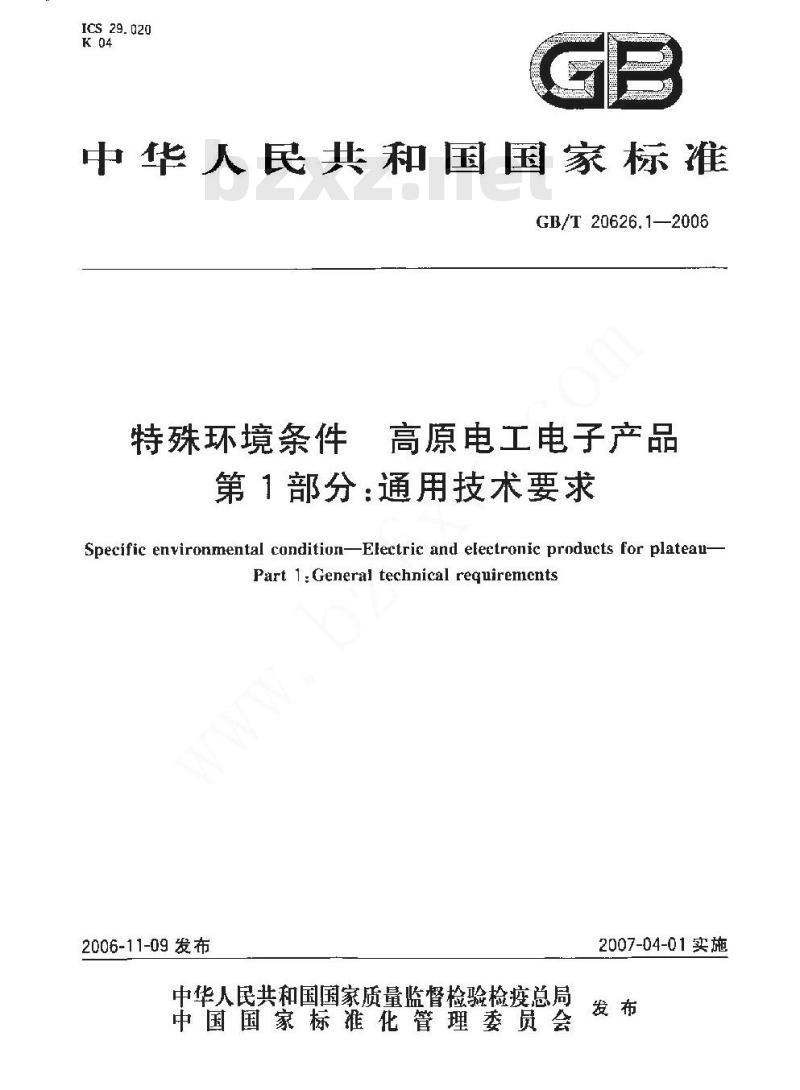

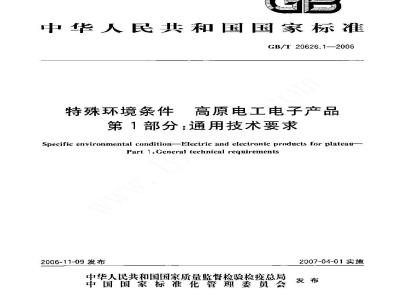

中华人民共和国国家标准
GB/T20626.1—2006
特殊环境条件
高原电工电子产品
第1部分：通用技术要求
Specific environmental condition-Electric and electronic products for plateau-Part 1,General technical reguiremcnts2006-11-09 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-04-01实施

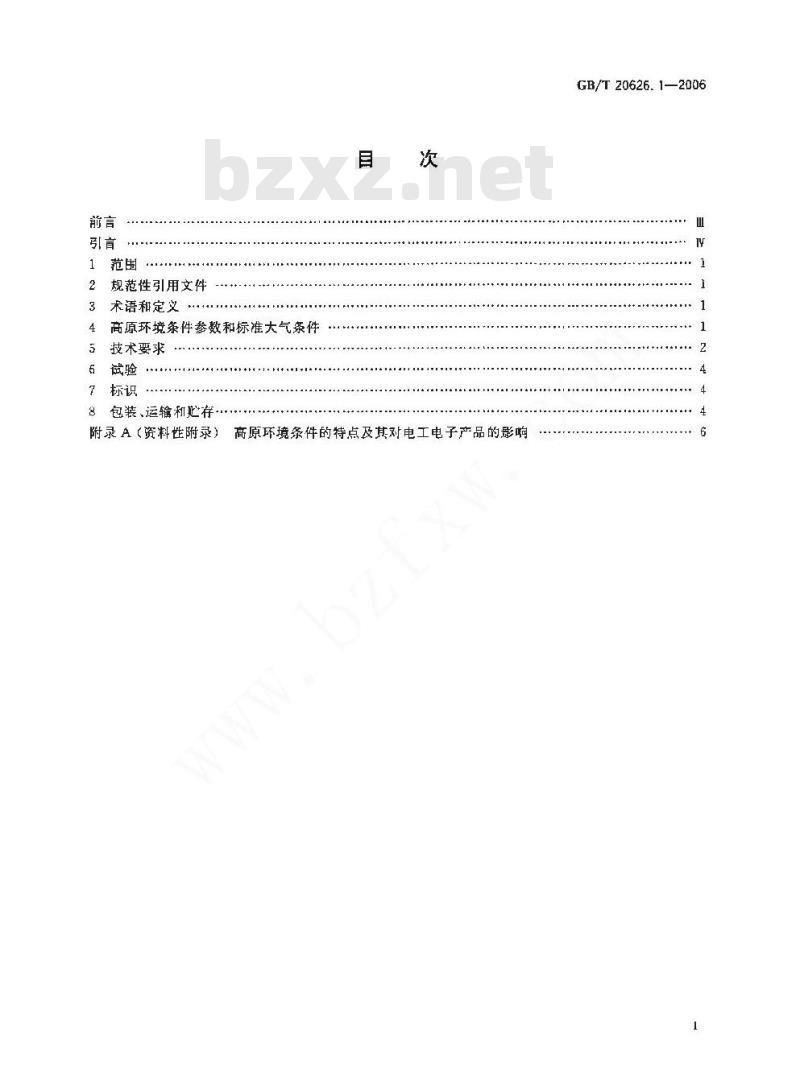

规范性引用文件
术语和定义
高原环境条件参数和标准大气条件电
技术要求
包装、运输和延存
附录A（资料性附录）高原环境条件的特点及其对电工电子产品的影响GB/T20626.1—2006

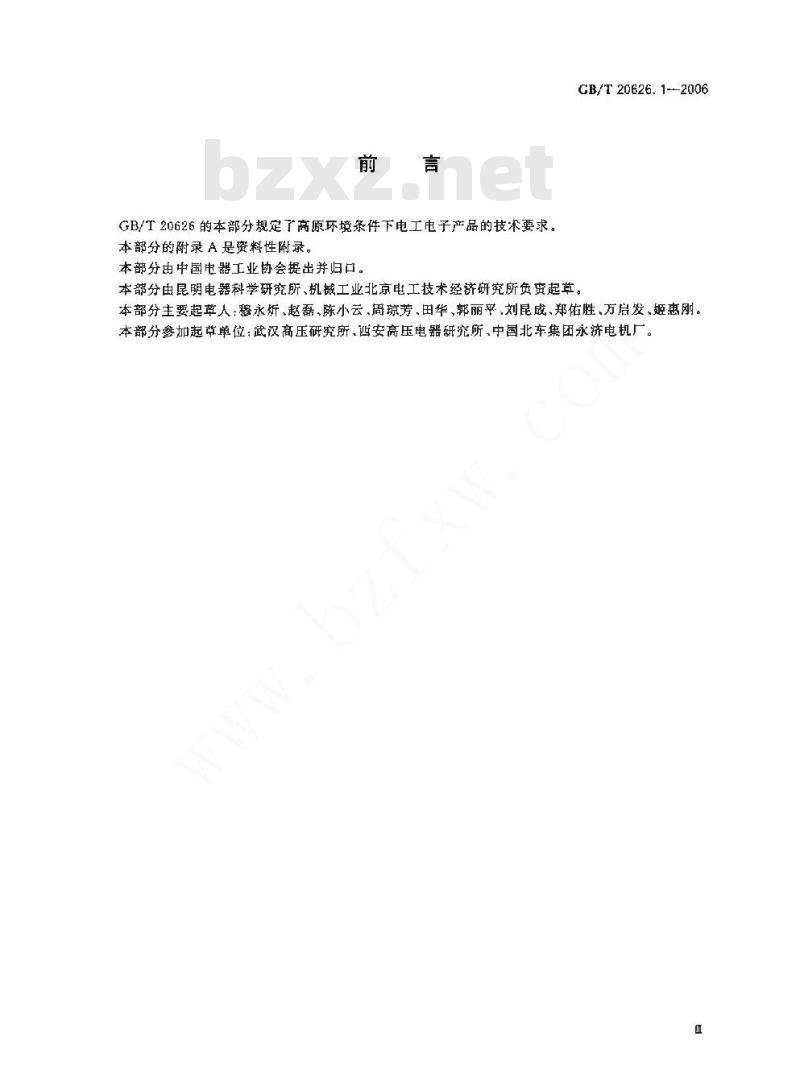

GB/T20626的本部分规定了高原环境条件下电工电子产品的技术要求。本部分的附录A是资料性附录。
本部分由中国电器工业协会提出并归口。GB/T20626.1-2006
本部分由昆明电器科学研筑所、机械工业北京电工技术经济研究所负资起草。本部分主要起草人：翻永沂、赵磊、陈小云周琼芳、田华、郭丽平，刘昆成、郑佑胜、万启发、姬惠刚。本部分参加起草单位：武汉高压研究所.西安高压电器研究所，中国北车集团永济电机厂。GB/T 20626. 1—2006

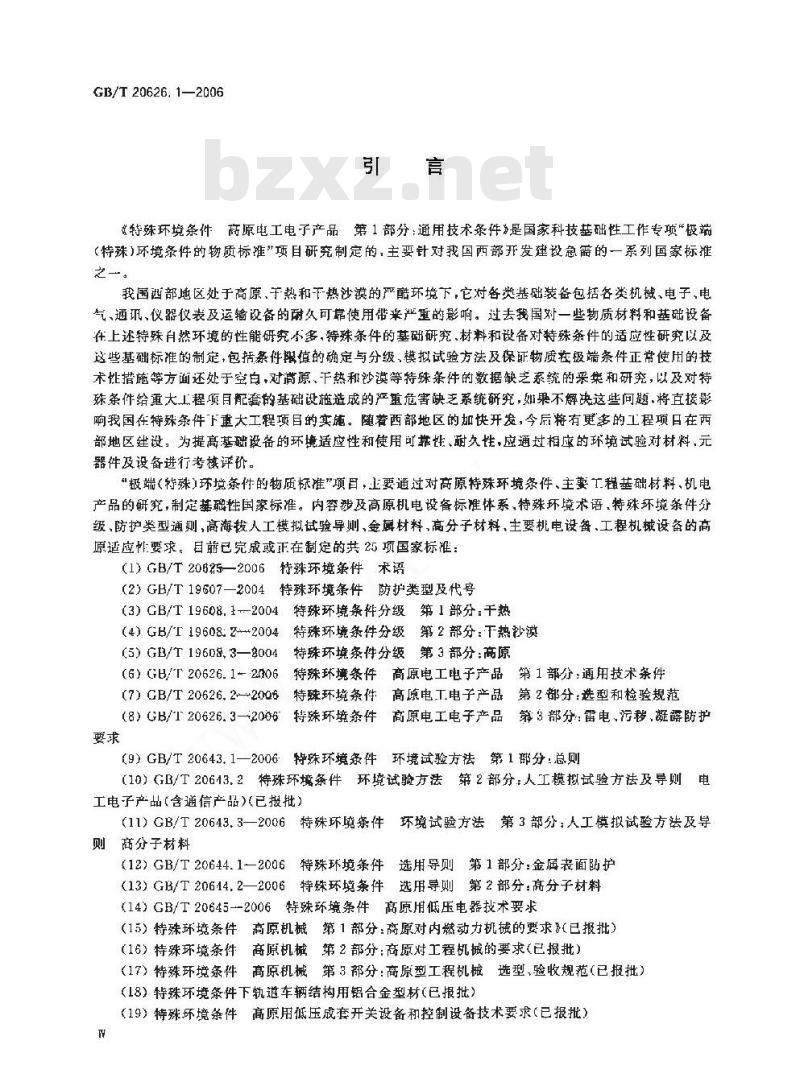

《特殊环境条件商原电工电子产品第1部分：通用技术条件是国家科技基础性工作专项“极端(特殊)环境条件的物质标准\项目研究制定的，主要针对我国西部开发建设急需的一系列国家标推之一。
我国西部地区处于高原，于热和下热沙漠的严醋环境下，它对各类基础装备包括各类机械、电子，电气、通巩、仪器仪表及运输设备的附久可靠使用带来严重的影响。过去我国对一些物质材料和基础设备在上述特殊自然环境的性能研究小多，特殊条件的基础研究、材料和设备对特殊条件的适应性研究以及这些基础标准的制定，包括案件限值的确定与分级，模拟试验方法及保证物质在极端条件正常使用的技术性措施等方面还处于空白，对商原、干热和钞漠等特殊条件的数据缺乏系统的来集和研究，以及对特殊条件给重大工程项目配套的基础设施造成的严重危害缺乏系统研究，如果不解决这些问题，将直接影响我国在特殊条件下重大工程项目的实施。随着西部地区的加快开发，今后将有更多的工程项日在西部地区建设，为提高基础设备的环境适应性和使用可靠性，耐久性，应通过相应的环境试验对材料，元器件及设备进行考榜评价。
\极端（特殊）环境条件的物质标准”项目，上要通过对高原特殊环境条件、主要工程基础材料、机电产品的研究，制定基础性国家标准。内容涉及高原机电设备标准体系，特殊环境术语，特殊环境条件分级，防护奖型通则，高海拨人工模拟试验导则、金属材料，高分子材料，主要机电设备，工程机械设备的商原适应性要求。目前已完成或正在制定的共25项国家标准：(1）GB/T2065—2006特殊环境条件术语（2）GB/T19607—2004特殊环境条件防护类型及代号(3）GBT19608.1-2004：特殊环境条分级第1部分：干热（4）GB/T19608:22004特殊环境条件分级第2部分：干热秒漠(5）GB/T1960品,3—004特殊环境条件分级第3部分：高原（6）GB/T20626.1-2806特殊环境条件高原电工电子产品第1部分：通用技术条件（7）GB/T20626.2+2006特殊环境条件高原电T电子产品第2部分：选型和检验规范（8）GB/T20626.3一2006特殊环境条件：高原电工电子产品第3部分：雷电，污移，避露防护要求
(9）GB/T20643.1—2006特殊环境条件环境试验方法第1部分：总则(10）GB/T20613.2特殊环条件环境试验方法第2部分：人工模拟试验方法及导则电工电子产品（含通信产品)（已报批）(11）GB/T20643.3—2006特殊环境案件环境试验方法第3部分：人工模拟试验方法及导则高分子材料
（12）GB/T20644.1一2006特殊环境条件选用导则第1部分：金属表面防护（13）GB/T206414.2—2006特殊环境条件选用导则第2部分：高分子材料（14）GB/T20645-2006特殊环境条件高原用低压电器技术要求（15）特殊环境条件商原机械第1部分：高原对内燃动力机械的要求》（已报批）（16）特殊环境条件商原机械第2部分：商原对工程机械的要求（已报批）（17）特殊环境条件高原机械第3部分：商原型工程机械选型，验收规范（已报批）（18）特殊环境条件下轨道车辆结构用铝合金型材（已报批）（19）特殊环境条件高原用低压成套开关设备和控制设备技术要求（已报批）GB/T20626.1—2006

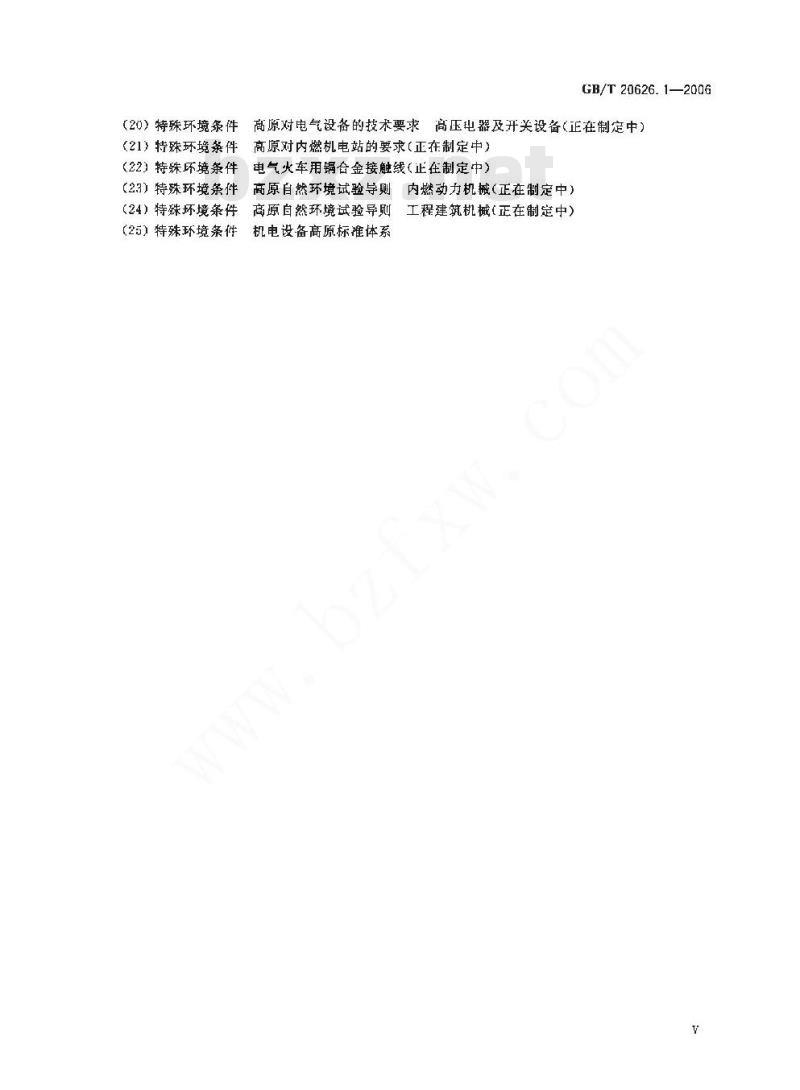

（20）特殊环境条件商原对电气设备的技术要求高压屯器及开关设备（正在制定中）（21）特殊环境条件高原对内燃机电站的要求（正在制定中）（22）特殊环境条件
电气火车用铜合金接触线（正在制定中）（23）特殊环境条件
（24）特殊坏境条件
（25）特殊环境条件
高原自然环境试验导则内燃动力机械（正在制定中）商原自然环境试验导则
工程建筑机械（正在制定中）
机电设备高原标准体系
1范围
特殊环境条件高原电工电子产品第1部分；通用技术要求
CB/T20626.1--2006
GB/T20626的本部分规定了高原环境条件下电工电子产品的海分级、通用技术要求及试验标识与标志、包装、运输和贮存。本部分适用于海拨100以上至 5000m高原地区使用的高压电,工产品，海拔2 000 m以上至5 000 m高原地区使用的低压电工产品及海拨 1 000 m以上至5 000 m高原地区使用的高、低压电子产品。
2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的策款。是往日期的引用文件，其随后所有的修改单(不包括误的内容)或修订版均不适用于本部分，热而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。尼是不注日期的引用文件,其最新版本适用于本部分。GB/T2900.19-1994电工术语高电压试验技术和绝缘配合（neqIEC 60071,IEC 600601EC60050)
GB/T11804电工电子产品环境条件术语GB/T14597电工产品不周海拔的气候环境条件GH/T20626.3特殊环境条件高琢电工电子产品第3部分：雷电、凝露与秒防扩要求3术语和定义
GB/T 11804 确立的及以下术语和定义适用于本部分，3.1
常规型电工电子产品prpducts of electric and electronic for gentral使用条件为海拨20期切（000tm)以下的电工电子产品。3.2
高原型电工电子产品products of electric and electronic for plateal在常规型电工电子产品的基础上，针对高原环境条件进行调整，改进或设计，使其满足本标准规定的电工电子产品。
海发分级altitode classification for products of electric and electronic为使电工电子产品适应海披高度的要求所确定的海骏高鼠分级级别。海拨分级从 0至 5 000 ㎡.每1000m为级,共分5级。4高原环境条件参数和标准大气条件4.1高原环境条件裁数
见表1(符合GB/T14597)
GB/T20626.1—2006
气压/
空气温度/
相对湿度/
绝对湿度/
(g/m\)
环境参数
年平均
最高日平均
年平均
最大日温茎/K
高原环境条件参数
最显月月平均最大
(平均最低气温/)
最干月月平均最小
(平均最高气温/℃)
年平均
年平均最小值
最火太阳直接辐射强度/（W/m）最大风迷/(m/s)
最大 10 min 降水量/mm
1m深土培最高迅度/℃
海拉/m
+5,—5.—15,—25.—40,—45
注 1 t为便于比较.特标准大气条件参数(0~1 000 m)列人表中90
25.30.35.40
注2：在最低空气温度、最大日温差、最大风速、最大10 min降水盘等几项中.可取所列数值之一注3：高原环境条件的特点及其对电工电子产品的影响见附孕A，4. 2 标准大气条件
标准大气条件（符合GB/T2900.19—1994中4.7）：温度：ta20℃;
气压:b=101. 3 kPa;
绝对湿度;=11 g/m。
5技术要求
5. 1 基本要求
高原型电工电子产品应符合相应常规型产品标准的规定，并达到本标准技术要求的规定。在常规型电工电子产品国家标准中，已定义了适用海拔高度范围，可行对应产品的国家标推。5.2绝缘介电强度
按绝缘配合等相关要求，结合产品的绝缘方式，并考虑产品使用海拔高度的正系数（见表2、表3),确定绝缘介质最低承受的介电强度。对于高压输变电设备的外绝缘，海拨每升高100m，绝缘介电强度需考虑提高约1%。
5.3电气间隙
以空气为绝缘的产品，其电气间隙修正系数值推荐选用表2参数，2
电气间晾
正系数
使用地点海拨/m
以学海技为基准
以 1 000 m 为基准
以 2 000 m 为基准
电气间障修正系数表
注1：产品使用海拨介于表内两值之间时，可用插人法进行折算，注2：本表仅适用于低压产品。高压产品的修正系数特定。注3：在实际使用中应专虑风速对产品电气间的影向。示例1.
GB/T20626.1—2006
某高原型产品以海拨1000ml为基准设计.使用于海技3000m,其电气间原应为带规型电气间腺乘以1.25系数。示例2,
某高原型产品以海摄2:000为基准设比使用于海拨 4000m-其电气间腺应为2000 1基准电气间晾乘以1.29系数.
5.4电晕及局部放电
应符合常规型相应产品标准规定，保证产品能够安全可靠地运行。5.5温升
在高原环条件下，温升限值不应超过常规型相应产品标准规定的值。5.6工频耐受电压和雷电冲击耐要电压5.6.1在高原环境条件下，应符合常规型相应产品标准的要求,保证产品在原地区使用时有足够的工频耐压能力和蕾电冲击耐压能力。在产品使用海拔与试验海拔不同时，试验的海拔修正系数应满足表3的要求。
表 3 工频耐受电压和冲击耐受电压的海拔修正系数表产品使用地点海投/m
海拔您正系题
产品试验
地点海技
.3.000
注 1:在以考核内绝缘质射为主的例行试验中按有关产品标准的规定,试验电压取海拔 1 000 m或 2 000 的时产品的耐受电压值,不作倦正。
注2：试验电压值为常规型产品标准规定值与海拔修正系数K，的乘识。注3：产品使用海拔介于表内两值之间时，可用插人法进行折算。往4：110V以上电压等级的替正系数正在考虑中。示例，
某 12 kV高压断路薪.使用地点海拨为3 000 m,试验地点为 2000 m.产品标难规定工赖耐压值为42kV.则试验电压值应为 42 kV×1, 11=46. 62 kV。5.6.2湿试电压海拨修正
使用于海拔1000m以上的输变电设备，在淋雨状态下外绝缘如有要求时，其淋雨状态下的工频耐受电压的海拔修正系数K按下式计算：3
GB/T 20626. 1—2006
式中：
[h -1 + (2. 5 h -2. 5)2 -
h——海拔商度，单位为千米（km）。5.7灭弧性能
应符合常规型相应产品标准的规定。5.8备电、凝露与污移
按GB/T20626.3的规定。
5.9电磁兼容
电磁兼容性能应符合常规型相应产品标推的规定。5.10密封
产品必须具有可靠的密封性，以达到正常运行及维护要求。5.11材料
5.11.1抗紫外线、抗热辐射
户外产品使用的材料应具有较强的抗热辐射、抗紫外线能力，应满足常规型产品性能，可靠性和使用寿命的要求。
5. 11. 2 抗寒、抗温差
产品应选用抗寒能力强，结构性能稳定的材料或取必要防护措施，以满足高原环境极端低温条件下正常工作的要求。
5.12技术文件
技术文件中应在朗确提出高原型产品的环境条件，技术要求等。在使用说明书中应明确标志具体内容（环境与技术性能、贮存与运输要求）。6试验
6.1试验方法
按相应产品标准的规定，
6.2试验结果的判定bzxz.net
高原型电工电子产品的试验结果应满足本部分第5章的规定。7标识
产品耐受高海拔低气压等环境条件的能力应在技术文件中表述，或在铭牌中给出，作为选型与检验的依据。
根据电工电子产品和设备的实际便用地点的海拨商度，按照高原环境条件参数，在相应海拨分级区间确定产品和设备的海拔适应能力级别。适应能力级别确定为：
1 000 m<海拔≤2 000 m为 G2,
2000m≤海拨≤3000m为G3;
3000m<海拨≤4000m为G4
4 000 m<海拔≤5 000 m为 G5。如需按实际海拨标注的，可按如下方法标注，如G2.8表示海拨2800m：G3.5表示海拨3500m。8包装、运输和贮存
8.1包装
8.1.1首先应符合相应产品标准的规定。4
GB/T 20626. 1—2006
8.1.2有运动部件的设备除了要固定外，根据实际情况，包装应防止尘的进人。8.1.3产品包装应坚固，设备固定应牢靠，应有适当的减震措施8.1.4除按照一般电工电子产品的包装进行标志外，必要时应在包装的醒目位置说明运输及贮存的特殊要求。
8.2运输
运输过程中应固定牢靠，避免撞击和动。必要时应有防钞尘.雨需侵人和防寒措施。8.3购存
8.3.t防止沙尘、雨雪侵入。
8.3.2应有适宜的防寒措施
8.3.3要进行定期的巡视和检查。5
GB/T 20626. 1—2006
附录A
【资料性附录】
高原环境条件的特点及其对电工电子产品的影响高原环境条件的特点主要是气压低、气温也低，气温日变化大、绝对湿度低、太阳辅射强等，对电工电子产品性能的影响如下：
A.1电晕现象
高压设备的交流电晕起始电压降低，因而电晕现象比平原地区严重。电增加电能摄耗，加速绝缘老化和金厨腐蚀。同时对无线电产生干扰。A.2对灭弧性能的影响
以白由空气为灭弧介质的开关电器产品灭弧能力降低，通断能力下降和电命缩短。A.3对绝缘强度的影响
空气介电强度、空气冷却效应以及弧隙空气介质恢复强度低，因而引起产品空气绝缘耐压降低：A,4对温升的影响
产品散热困难，蕴升增加。海拔增高，环境温度降低，可部分或全部补偿因海技升高所引起的产品温升增加值。补偿值视产品的散热待点和实际环境温度而定。环境空气温度的补偿值为海拔每升商100 m.环境空气度降低0.5C。
A.5对外型和密封的影响
低气压会使有腔体的器件内外压力增大，引起外观变形、爆裂、气体液体从密封容器的结合处向外泄漏，因此用于高原的密封性产品要适当的调整密封体内的压力并通过低压试验检查有无开裂变形泄溺。
A. 6对温度的抵抗能力
高温，低压、大温差都会造成产品绝缘老化，变形，保护层脱落。因此有防护设备应保证其防护要求，无防护设备应提高产品本身的防护能力。A,7 辐射的影响
海拔 5000m的最大太阳热辐射是平原地区相应值的1.25倍。热辑射对物体有加热作用：对户外电工电子产品和设备太阳热辐射的增加将引起较大的附加温升，降低有机绝缘材料的机械电气性能，使材料变形，产生机械热应力等。紫外线辐射随海拔升高的增加率比太阳热辐射的增加率高得多，海拔3000m已达平原地区相应值的2倍。紫外线使有机绝缘材料加速老化，使空气易于电离而导致外绝缘强旺及电晕起始电压降低。A8静电的影响
干燥气候有助于静电电荷的产生，静电的积累以及随后的放电可造成电磁能量对设备的侵害，随微电子技术的广泛应用，静电对设备和系统的影响就更为严重，为了提高产品和系统的可靠性保护设备免受静电的影响，线路设计及材料的选择应考虑抗静电措施：A.9沙尘的防护
GB/T20626.1—2006
沙尘往往会使电气触点接触不良，有管道的设备堵塞，冷却或润滑油污染，另外大风沙还会使设备外壳抛光磨损，应加强外壳防护。A.10
运辅的考虑
高原运输条件恶劣，公路路况差，高低温极端严酷，因此要考虑产品能承受的运输条件，结构设计和包装上要采取防蔗措施。
