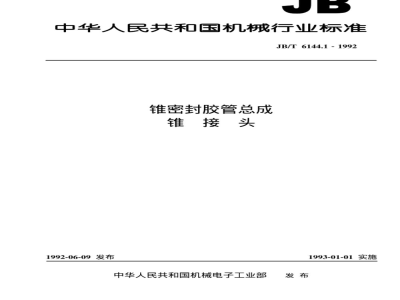

中华人民共和国机械行业标准 JB/T 6144.1-1992 锥密封胶管总成 锥接头 1 范围 本标准规定了锥密封胶管总成锥接头的分类。本标准适用于油、水为介质的锥密封胶管总成锥接头。本标准与锥密封胶管总成配套使用。 2 规范性引用文件 - GB 1047 - GB 1414 - GB 2878 - JB 982 - JB/T 6145 3 产品分类 3.1 管子和管路附件的公称通径 管路旋入端用普通螺纹尺寸系列液压气动系统和元件油气口连接螺纹尺寸组合密封垫圈钢丝、棉线编织胶管总成技术条件锥密封胶管总成锥接头的尺寸参数按图和表的规定。 3.2 锥接头 3.3 标记示例 - 标准号：JB/T 6144.1-1992 - 公称通径：4, 6, 10, 15, 20, 25, 32, 40, 50 - 连接螺纹：M10×1, M14×1.5, M18×1.5, M22×1.5, M27×2, M33×2, M42×2, M48×2 - 螺纹尺寸和标记： - d: M16×1.5, M18×1.5, M20×1.5, M22×1.5 - S: 2.5, 3.5, 5, 7, 10, 13, 17, 19, 24, 30 - L: 32, 34, 38, 44, 50 4 技术条件 技术条件按JB/T 6145的规定。 附加说明：本标准由机械电子工业部西安重型机械研究所提出并归口，起草人祁鼎顺。 本标准适用于液压、气动等领域的应用，确保胶管总成在高压环境下稳定工作。
