本标准规定了沥青屋面防水卷材撕裂性能的测定方法。 GB/T 328.18-2007 建筑防水卷材试验方法 第18部分：沥青防水卷材 撕裂性能(钉杆法) GB/T328.18-2007 标准下载解压密码：www.bzxz.net

ICS91.120.30
中华人民共和国国家标准
GB/T328.18—2007
建筑防水卷材试验方法
第18部分：沥青防水卷材
撕裂性能（钉杆法）
Testmethodsfor building sheets forwaterproofing-Part 18:Bitumen sheets for waterproofing-resistance to tearing(nail shank)2007-03-26发布
中华人民共和国国家质量监督检验检疫总局智访伪
中国国家标准化管理委员会
2007-10-01实施
GB/T328《建筑防水卷材试验方法》分为如下27个部分：-第1部分：沥青和高分子防水卷材抽样规则；-第2部分：沥青防水卷材外观；一第3部分：高分子防水卷材外观；第4部分：沥青防水卷材厚度、单位面积质量；-第5部分：高分子防水卷材厚度、单位面积质量；一第6部分：沥青防水卷材长度、宽度和平直度；第7部分：高分子防水卷材长度、宽度、平直度和平整度；第8部分：沥青防水卷材拉伸性能；第9部分：高分子防水卷材拉伸性能；第10部分：沥青和高分子防水卷材不透水性；第11部分：沥青防水卷材耐热性，第12部分：沥青防水卷材尺寸稳定性；第13部分：高分子防水卷材尺寸稳定性；第14部分：沥青防水卷材低温柔性；第15部分：高分子防水卷材低温弯折性；第16部分：高分子防水卷材耐化学液体（包括水）；第17部分：沥青防水卷材矿物料粘附性；第18部分：沥青防水卷材撕裂性能（钉杆法）；-第19部分：高分子防水卷材撕裂性能；-第20部分：沥青防水卷材接缝剥离性能；-第21部分：高分子防水卷材接缝剥离性能；第22部分：沥青防水卷材接缝剪切性能；第23部分：高分子防水卷材接缝剪切性能；第24部分：沥青和高分子防水卷材抗冲击性能；第25部分：沥青和高分子防水卷材抗静态荷载；第26部分：沥青防水卷材可溶物含量（浸涂材料含量）；一第27部分：沥青和高分子防水卷材吸水性。本部分为GB/T328的第18部分。
GB/T328.18—2007
本部分等同采用EN12310-1：1999《柔性防水卷材撕裂性能（钉杆法）测定第1部分：屋面防水沥青卷材》（英文版）。
本部分章条编号与EN12310-1：1999章条编号一致。为便于使用，本部分与EN12310-1：1999的主要差异是：a）“本欧洲标准”改为“本部分”，b）\EN10002-2\改为“JJG139”删除EN12310-1：1999的前言及参考资料，重新编写本部分的前言；c)
增加了GB/T328.1的规范性引用文件。d)
本部分与其他部分组成的标准GB/T328.1～328.27—2007《建筑防水卷材试验方法》代替I
GB/T328.18—2007
GB/T328--1989《沥青防水卷材试验方法》。本部分由中国建筑材料工业协会提出。本部分由全国轻质与装饰装修建筑材料标准化技术委员会（SAC/TC195)归口。本部分负责起草单位：中国化学建筑材料公司苏州防水材料研究设计所、建筑材料工业技术监督研究中心。
本部分参加起草单位：北京市建筑材料科学研究院、浙江省建筑材料研究所有限公司、盘锦禹王防水建材集团、北京中建友建筑材料有限公司、杭州绿都防水材料有限公司、北京世纪新星防水材料有限公司、北京市中兴青云建筑材料有限公司、徐州卧牛山新型防水材料有限公司、潍坊市宏源防水材料有限公司、潍坊宇虹新型防水材料有限公司、山东金禹王防水材料有限公司。本部分主要起草人：朱志远、杨斌、植春丽、洪晓苗、陈建华、詹福民、刘凤波、张星。本部分为首次发布。

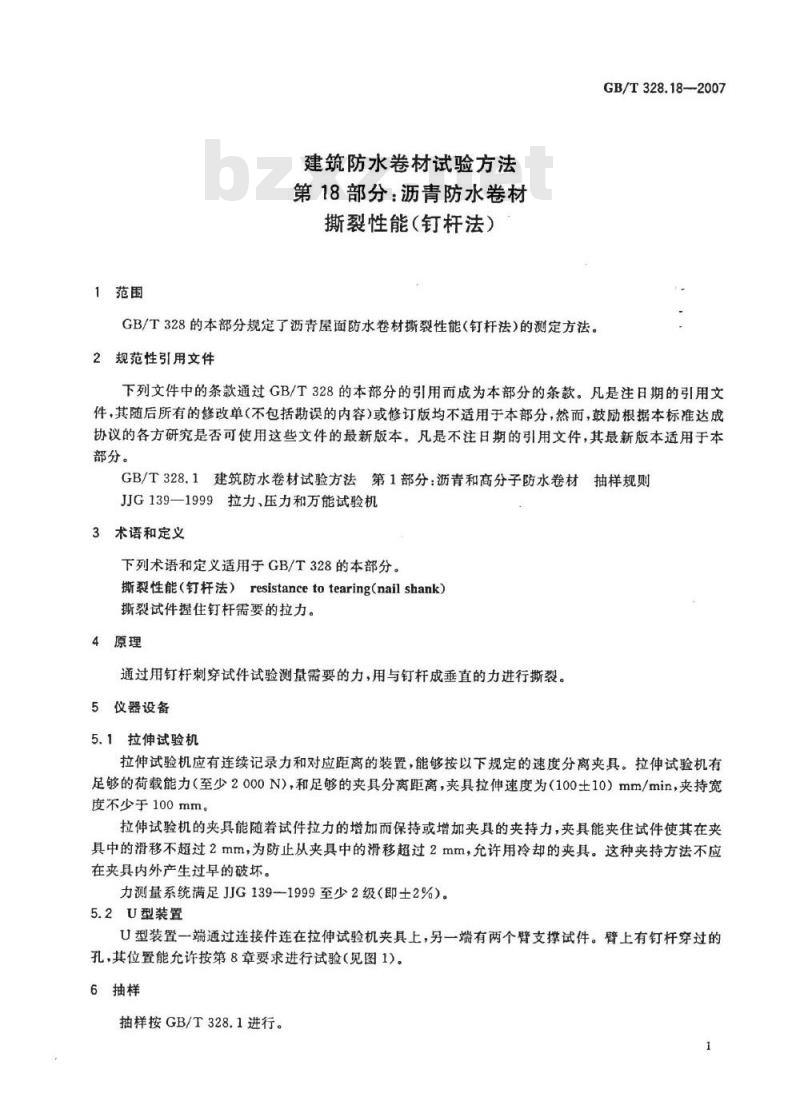

1范围
建筑防水卷材试验方法
第18部分：沥青防水卷材
撕裂性能（钉杆法）
GB/T328的本部分规定了沥青屋面防水卷材撕裂性能（钉杆法）的测定方法。2规范性引用文件
GB/T328.18--2007
下列文件中的条款通过GB/T328的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T328.1建筑防水卷材试验方法第1部分：沥青和高分子防水卷材抽样规则JJG139—1999拉力、压力和万能试验机3术语和定义
下列术语和定义适用于GB/T328的本部分。撕裂性能（钉杆法）resistancetotearing（nail shank）撕裂试件握住钉杆需要的拉力。4原理
通过用钉杆刺穿试件试验测量需要的力，用与钉杆成垂直的力进行撕裂。5仪器设备
5.1拉伸试验机
拉伸试验机应有连续记录力和对应距离的装置，能够按以下规定的速度分离夹具。拉伸试验机有足够的荷载能力（至少2000N），和足够的夹具分离距离，夹具拉伸速度为（100土10）mm/min，夹持宽度不少于100mm。
拉伸试验机的夹具能随着试件拉力的增加而保持或增加夹具的夹持力，夹具能夹住试件使其在夹具中的滑移不超过2mm，为防止从夹具中的滑移超过2mm，允许用冷却的夹具。这种夹持方法不应在夹具内外产生过早的破坏。
力测量系统满足JJG139—1999至少2级（即±2%）。5.2U型装置
U型装置一端通过连接件连在拉伸试验机夹具上，另一端有两个臂支撑试件。臂上有钉杆穿过的孔，其位置能允许按第8章要求进行试验（见图1)。6抽样
抽样按GB/T328.1进行。
GB/T328.18--2007
7试件制备
试件需距卷材边缘100mm以上在试样上任意裁取，用模板或裁刀裁取，要求的长方形试件宽（100士1）mm，长至少200mm。试件长度方向是试验方向，试件从试样的纵向或横向裁取。对卷材用于机械固定的增强边，应取增强部位试验。每个选定的方向试验5个试件，任何表面的非持久层应去除。试验前试件应在（23土2)℃和相对湿度30%～70%的条件下放置至少20h。单位为毫米
100±5
夹具；
钉杆（$2.5±0.1)；
-U型头，
样品厚度：
—U型头间隙（e+1≤d≤e+2)。
8步骤
图1钉杆撕裂试验
试件放人打开的U型头的两臂中，用一直径（2.5士0.1)mm的尖钉穿过U型头的孔位置，同时钉杆位置在试件的中心线上，距U型头中的试件一端（50士5)mm（见图1)。钉杆距上夹具的距离是（100土5）mm。把该装置试件一端的夹具和另一端的U型头放入拉伸试验机，开动试验机使穿过材料面的钉杆直到材料的末端。试验装置的示意图见图1。试验在（23士2)℃进行，拉伸速度（100士10)mm/min。穿过试件钉杆的撕裂力应连续记录。9结果表示，计算和试验方法的精确度9.1计算
连续记录的力，试件撕裂性能（钉杆法）是记录试验的最大力。每个试件分别列出拉力值，计算平均值，精确到5N，记录试验方向。2
9.2试验方法的精确度
试验方法的精确度没有规定。免费标准bzxz.net
试验报告
试验报告包括如下信息：
确定试验产品的所有必要细节；涉及的GB/T328的本部分及偏离；根据第6章的抽样或制备试件信息；根据第7章的试验程序信息；
根据9.1的试验结果；
试验日期。
GB/T328.18—2007
GB/T328.18-2007
中华人民共和国
国家标准
建筑防水卷材试验方法
第18部分：沥青防水卷材
撕裂性能（钉杆法）
GB/T328.18—2007
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net，cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数8千字2007年6月第一版2007年6月第一次印刷如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
