ICS25.140.20
中华人民共和国国家标准
GB/T5580—2007
代替GB/T5580—2001
Drills
2007-01-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-02-01实施
本标准代替GB/T5580—2001《电钻》。前言
本标准与GB/T5580—2001相比，技术内容的主要修改如下：GB/T5580—2007
1）将GB/T55802001中的“单相申激”改为“单相串励”，“允许值”改为“限值”，“无线电干扰”、“干扰电压”、“干扰功率”分别改为“无线电扰”、“骚扰电压”、“骚扰功率”。2）更新了第2章的全部引用标准的版本，并增加了下列引用标准：GB/T2900.28—2007电工术语电动工具GB3883.1一2005手持式电动工具的安全第一部分：通用要求-GB1002一1996家用和类似用途单相插头插座型式、基本参数和尺寸-GB11918—2001工业用插头插座和耦合器第1部分：通用要求-IEC61558-2-6：1997电力变压器、电源供电装置及类似设备的安全第2-6部分：通用安全隔离变压器的特殊要求
3）第3章基本参数和型式删除了以下内容：原标准3.3.3按对无线电和电视的干扰的抑制要求分为：a）对无线电和电视的干扰无抑制要求的电钻；b）对无线电和电视的干扰有抑制要求的电钻。3.3.4按触电保护分为：
a）I类电钻；
b）Ⅱ类电钻；
c）ⅡⅢ类电钻。
4）第4章技术要求增加如下要求：4.2的电钻安全中的4.2.1“电钻的插头应符合GB2099的规定”修改为“电钻插头的型式、基本参数和尺寸应符合GB1002-—1996或GB11918--2001的规定。技术要求应符合GB2099.1—1996的规定”。
增加4.2.3“Ⅲ类电钻应采用安全隔离变压器或旋转机组供电。安全隔离变压器应符合IEC61558-2-6：1997的规定”。4.4.2增加螺纹钻轴的径向圆跳动的要求，采用螺纹钻轴与螺纹钻夹头为一体进行考核。径向圆跳动最大值为0.5mm，并在第5章规定相应的测量方法。4.7电磁兼容性中的4.7.1无线电和电视骚扰电平中：一对频率范围为（0.15～30）MHz的连续骚扰电压限值，在表3中增加电动机额定功率大于700W小于或等于1000W和大于1000W的两档功率的扰电压限值，对频率范围为（30～300)MHz的连续疆扰功率限值，在表4中增加电动机额定功率大于700W小于或等于1000W和大于1000W的两档功率的疆扰电压限值。4.7.2谐波电流中的“a)电钻的稳态谐波电流。\修改为.“a)电钻的谐波电流..\将“b)对(2～10）次偶次谐波和（3～19)奇次谐波在任何2.5min观察期内，允许不超过15s的暂态谐波电流值是表5规定稳态电流限值的1.5倍”修改为\b)表5规定的谐波电流限值的应用见GB17625.1一2003的规定”。

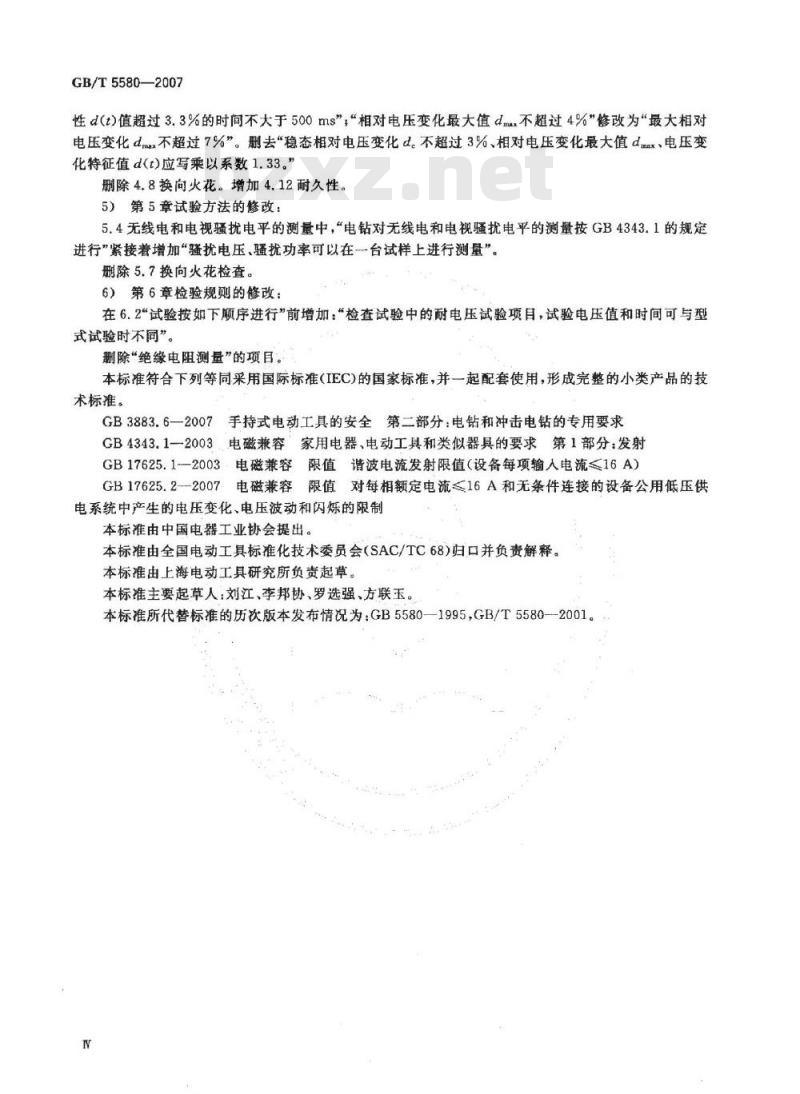

4.7.3电压波动和闪烁中“稳态相对电压变化d。不超过3%”修改为：相对稳态电压变化d。不超过3.3%”“电压变化特征值d（t)在300tns中不超过3%\修改为：“在电压变化期间的相对电压变化特GB/T5580—2007
性d（t)值超过3.3%的时间不大于500ms”，“相对电压变化最大值dmx不超过4%”修改为“最大相对电压变化dm不超过7%”。删去“稳态相对电压变化d。不超过3%、相对电压变化最大值dmx，电压变化特征值d(t)应写乘以系数1.33。”删除4.8换向火花。增加4.12耐久性。5）第5章试验方法的修改：
5.4无线电和电视骚扰电平的测量中，“电钻对无线电和电视扰电平的测量按GB4343.1的规定进行”紧接着增加“疆扰电压，骚扰功率可以在一台试样上进行测量”。删除5.7换向火花检查。
6）第6章检验规则的修改：
在6.2\试验按如下顺序进行”前增加：“检查试验中的耐电压试验项目，试验电压值和时间可与型式试验时不同”。
删除“绝缘电阻测量”的项目。本标准符合下列等同采用国际标准（IEC)的国家标准，并一起配套使用，形成完整的小类产品的技术标准。
GB3883.6一2007手持式电动工具的安全第二部分：电钻和冲击电钻的专用要求GB4343.1-2003电磁兼容家用电器，电动工具和类似器具的要求第1部分：发射GB17625.1-2003电磁兼容限值谐波电流发射限值（设备每项输人电流≤16A）GB17625.2--2007电磁兼容限值对每相额定电流≤16A和无条件连接的设备公用低压供电系统中产生的电压变化、电压波动和闪烁的限制本标准由中国电器工业协会提出。本标准由全国电动工具标准化技术委员会（SAC/TC68）归口并负责解释。本标准由上海电动工具研究所负责起草。本标准主要起草人：刘江、李邦协、罗选强、方联玉。本标准所代替标准的历次版本发布情况为：GB5580—1995，GB/T5580-2001。IV
1范围
本标准规定了电钻的基本参数、型式、技术要求、试验方法和检验规则等要求。GB/T5580—2007
本标准适用于一般环境条件下，对金属、塑料及类似材料钻孔用的手持式交直流两用电钻、单相申励电钻(以下简称电钻)。
本标准不适用于双速、多速、电子调速和永磁直流电钻，也不适用于冲击电钻和多用途电钻。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB755-2000旋转电机定额和性能(idtIEC60034-1：1996）GB1002-1996家用和类似用途单相插头插座型式、基本参数和尺寸GB2099.1—1996家用和类似用途插头插座第一部分：通用要求（eqvIEC60884-1：1994）GB/T2900.28--2007电工术语电动工具GB3883.1—2005手持式电动工具的安全第一部分：通用要求（IEC60745-1：2003，Ed3.2，IDT)
GB3883.6—2007手持式电动工具的安全第二部分：电钻和冲击电钻的专用要求（IEC607452-6:2003,IDT)
GB4343.1一2003电磁兼容家用电器、电动工具和类似器具的要求第1部分发射（CISPR14-1:2000,IDT)
GB/T4583—2007
电动工具噪声的测量工程法
GB5013.4—1997
额定电压450/750V及以下橡皮绝缘软电缆第4部分软线和软电缆（idtIEC60245：1994)
GB5023.51997额定电压450/750V及以下案氯乙烯绝缘电缆第5部分：软电线（软线）（idtIEC60227-51979)
GB/T9088电动工具型号编制方法GB/T11918—2001工业用插头插座和合器第1部分：通用要求GB17625.1一2003电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）(IEC61000-3-2:2001,IDT)
GB17625.2--2007电磁兼容限值对每相额定电流<16A和无条件连接的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制(IEC61000-3-3:2005，IDT)IEC61558-2-6：1997电力变压器，电源供电装置及类似设备的安全第2-6部分：通用安全隔离变压器的特殊要求
3基本参数和型式
3.1电钻基本参数应符合表1的规定。1
GB/T5580—2007
电钻规格/
表1基本参数
额定输出功率/
≥120
≥160
≥120
≥160
≥200
≥230
≥200
≥230
≥320
≥320
注：电钻规格指电钻钻削抗拉强度为390MPa钢材时所允许使用的最大钻头直径。3.2
基本系列电钻型号应符合GB/T9088的规定，及含义如下：口
3.3电钻的型式
3.3.1按电源种类分为：
a）单相交流电钻；
b）直流电钻；
c）交直流两用电钻。
额定转矩/
(N·m)
最大钻孔直径，用阿拉伯数字表示。A型、B型和C型用A、B和C表示（规格代号）设计序号此内容来自标准下载网
设计单位代号
电钻（品名代号）
使用电源类别代号
金属切削类（大类代号）
3.3.2按电钻的基本参数和用途分为：a）A型（普通型)电钻
GB/T5580—2007
主要用于普通钢材的钻孔，也可用于塑料和其他材料的钻孔，具有较高的钻削生产率，通用性强，适用于一般体力劳动者。
b）B型(重型)电钻
B型电钻的额定输出功率和转矩比A型大，主要用于优质钢材及各种钢材的钻孔，具有很高的钻前生产率。B型电钻结构可靠、可施加较大的轴向力。c）C型(轻型)电钻
C型电钻的额定输出功率和转矩比A型小，主要用于有色金属、铸铁和塑料等材料的钻孔，尚能用于普通钢材的钻削，C型电钻轻便，结构简单，施加较小的轴向力。4技术要求
4.1一般要求
4.1.1电钻应按经规定程序批准的图样及技术文件制造。4.1.2电钻应能在下列环境条件下额定运行；a)
海拔不超过1000m；
环境空气温度不超过40℃；
空气相对湿度不超过90%（25℃）；c）
d）空气中不含易燃易爆及腐蚀性的气体、尘埃。4.1.3电钻适用的电源条件为：
a）交直流两用电钻，应能在直流及电源电压为实际正弦波形，频率为额定值的单相交流电源下额定运行；
b）单相申励电钻，应能在电源电压为实际正弦波形，频率为额定值的单相交流电源下额定运行。4.1.4电钻的额定电压和频率：
直流额定电压220V，
b）交流额定电压220V、42V、36V；c）交流额定频率50Hz。
4.2电钻的安全
4.2.1电钻的安全，除本标准已作补充和提高的条款外，皆应符合GB3883.6—一2007的规定。电钻插头的型式、基本参数和尺寸应符合GB1002—1996或GB/T11918—2001的规定。技术要求应符合GB2099.1-1996的规定。
Ⅱ类电钻的插头应与电源线制成一体，其绝缘应能承受波形为实际正弦波、频率为50Hz、电压值3750V的耐电压试验1min，不应发生击穿或表面闪络。4.2.2联接电钻与电源的软电缆或软线应符合GB5013.4—1997或GB5023.5—1997的规定，或采用其性能不低于GB5013.4—1997或GB5023.5—1997的软电缆或软线。4.2.3Ⅱ类电钻应采用安全隔离变压器或旋转机组供电。安全隔离变压器应符合IEC61558-2-6：1997的规定。
4.3外观
4.3.1电钻塑料外壳不得有气泡、裂痕、明显的糊斑及冷隔等严重缺陷。4.3.2电钻金属外壳应无明显缺损。4.3.3电钻外壳涂层应无起层和剥落现象。4.3.4电钻的铭牌应牢固地置于壳体上，不卷曲。3
GB/T5580-2007
4.4电钻的径向圆跳动值
4.4.1电钻圆锥面钻轴
4.4.1.1电钻圆锥面的有效工作长度不少于65%。4.4.1.2钻轴圆跳动应符合下列要求：a）外圆锥不大于0.04mm。
b）内圆锥不大于0.06mm。
4.4.2电钻的螺纹钻轴
电钻使用螺纹钻轴与螺纹钻夹头联接后，被钻夹头夹住芯棒的径向圆跳动不大于0.5mm。4.5最初起动电流
电钻的最初起动电流不超过额定电流值的7倍。4.6噪声
在距离电钻中心1000mm球面处测得的电钻空载噪声声压级（A计权）的平均值应不大于表2规定的限值。
电钻规格/mm
噪声值/dB(A）
4.7电磁兼容性
4.7.1无线电和电视骚扰电平
噪声限值
频率范围为0.15MHz～30MHz内测得的相线或中线对地的连续骚扰电压电平值应不超过a)
表3规定的限值。
表3连续骚扰电压限值
限值/dB(μV)准峰值
频率范围/MHz
0.15~0.35
电动机额定功率
700W<电动机额定功率
随赖率的对数线性减小
电动机额定功率
>1 000 W
频率范围为30MHz～300MHz内测得的由电源线辐射、吸收钳所吸收的连续骚扰功率电平b)
值应不超过表4规定的限值。
表4连续骚扰功率限值
限值/dB(μW)准峰值
频率范围/MHz
4.7.2谐波电流
电动机额定功率
700W<电动机额定功率
随频率的对数线性增大
电钻的谐波电流应不超过表5规定的限值。电动机额定功率
>1000W
奇次请波
偶次谐波
谐波电流限值
谐波次数/n
b）表5规定的谐波电流限值的应用见GB17625.1—2003的规定。4.7.3电压波动和闪炼
GB/T5580—2007
最大允许谐波电流/A
0.0225×15/n
0.345X8/n
电钻在接人低压公用电网运行时，引起的电压波动和闪烁应符合下列规定：P值应不大于1.0；
Pl值应不大于0.65；
在电压变化期间的相对电压变化特性d(t)值超过3.3%的时间不大于500ms。相对稳态电压变化d。不超过3.3%；最大相对电压变化值dmx不超过7%；如果电压变化由手动开关引起或发生频率小于每小时一次，则不考核P，和PH。4.8输入功率和电流
4.8.1电钻在额定电压和额定负载下，测得的输入功率值应不大于铭牌标明的输人功率值的120%。4.8.2电钻铭牌上如果标有电流值，则在额定电压和额定负载下，测得的电流值应不大于铭牌标明的电流值的120%。
4.9温升
在额定负载时，电钻的温升不超过表6规定的限值。表6温升限值
E级绝缘绕组
B级绝缘绕组
F级绝缘绕组
正常使用中非握持的外壳
正常使用中连续握持的手柄
按钮及类似零件：
单位为开尔文
注：当试验地点的海拔或使用地点与规定的环境条件不向时，绕组温升限值的修正按GB755-—2000的规定进行。
GB/T5580---2007
4.10过转矩
电钻在热态下承受1.5倍额定转矩历时15s的过转矩试验后，电钻应能正常运行。4.11堵转
电钻在实际冷态下承受3s堵转试验后，电钻应能正常运行。4.12耐久性
电钻应能承受48h的耐久性试验而不应出现危及安全使用的损坏。电钻以等于1.1倍额定电压下空载断续运行24h，然后以等于0.9倍额定电压下空载断续运行24h。4.13电源线长度
自电缆进线孔到插头（不包括插脚）的软电缆或软线长度应不少于2.5m。4.14防锈
电钻中的螺钉应进行表面处理，钢制电刷弹簧及接地螺钉、垫圈等零件应能承受防锈试验。5试验方法
5.1外观检查
通过观察和手试，检查电钻的外观质量。检查结果应符合4.3的规定。
5.2钻轴检查
5.2.1径向圆跳动检查
a）圆锥面钻轴
将电钻固定在刚性支架上，当钻轴为外圆锥时，用百分表测定，当钻轴为内圆锥时，用卡簧式杠杆百分表测定。
b）螺纹钻轴
将电钻的螺纹钻轴与螺纹钻夹头联接后，固定在刚性支架上，钻夹头均匀用力夹紧表7规定的检验芯棒。用百分表测量检验芯棒的测量母线上的径向圆跳动值。表7检验钻轴
钻夹头规格
检验芯棒尺寸
单位为毫米
测量点位于距钻轴或检验芯棒外端约5mm处，测量时，应使钻轴无轴向审动，电钻通以低电压或以其他合适的方式，使其钻轴缓慢转动3周，百分表上3次最大值和最小值之差的平均值，即为径向圆跳动值。
测量结果应符合4.4.1.2或4.4.2的规定。5.3噪声试验
电钻的噪声试验按GB/T45832007的规定进行。试验结果应符合4.6的规定。
5.4无线电和电视骚扰电平的测量电钻对无线电和电视干扰电平的测量按GB4343.12003的规定进行，骚扰电压、扰功率可以6
在一台试样上进行测量。测量时，电钻应带钻夹头连续空载运行。试验结果应符合4.7.1的规定。
5.5谐波电流测量
GB/T5580--2007
电钻的谐波电流测量按GB17625.1一2003的规定进行。测量时，电钻应带钻夹头连续空载运行。测量结果应符合4.7.2的规定。
5.6电压波动和闪烁测量
电钻的谐波电流测量按GB17625.2—2007的规定进行。测量时，电钻应带钻夹头连续空载运行。测量结果应符合4.7.3的规定。
5.7输入功率、电流和性能参数测量电钻在额定电压下，使施加的转矩达到表1规定的额定转矩的最低值，如果此时的输出功率还未达到表1规定的额定输出功率的最低值，则继续增加电钻的负载，使电钻的输出功率达到该值（当规定的额定输出功率和额定转矩大于表1规定的最低值，则用同样的方法按规定的额定输出功率或额定转矩加载）。
在电钻运行15min后，测量电钻的输人功率、电流、转矩及输出功率。对Ⅲ类电钻，测量时应注意保持插头处的电压为额定电压值，其输人功率应扣除插头至功率表之间的线路损耗。
试验结果应符合3.1和4.8的规定。5.8温升试验
5.8.1施加的负载
电钻在额定电压下，按5.7所确定的负载施加转矩，如果此时的输人功率小于铭牌标明输人功率的4/5时，则增加转矩，使输入功率等于铭牌输入功率的4/5并以此转矩作为电钻温升试验的负载。5.8.2运行时间
在5.8.1规定的条件下，连续运行到电钻各部分温升达到实际稳定状态时为止。5.8.3温升测定的方法
在电钻各部分温升达到实际稳定以后，绕组温升用电阻法测量，其他部位的温升用温度计法测量。试验结果应符合4.9的规定。
5.9过转矩试验
在电钻温升达到实际稳定状态时，在额定电压下，使施加的转矩达到5.7所确定的负载转矩的1.5倍，试验历时15s。
试验结果应符合4.10的规定。
5.10堵转试验
在实际冷态下，预先将电钻的转动部分堵住，然后施加额定电压，持续3S后释放，再在额定电压下空载运行30s，检查电钻是否正常。试验结果应符合4.11的规定。
5.11最初起动电流的测量
在进行5.10堵转试验时，测量最初起动电流值。测量结果应符合4.5规定。
5.12耐久性试验
电钻在1.1倍额定电压下空载断续运行24h，然后在0.9倍额定电压下空载断续运行24h。每一运行周期由100S的“接通”期间和20s的“断开”期间组成，断开期间包括在规定的运行7
GB/T5580—2007
时间内。
试验期间，电钻放在3个不同的位置，在每一个试验电压下，每个位置上运行8h试验过程中，过载保护器件不得动作，电钻应能承受耐电压试验，但试验电压减为规定值的75%，联接件不应发生松动，不应有危及正常使用的损伤。试验结果应符合4.12的规定。
5.13直类电钻插头的耐电压试验在插头体外表面的捏手处贴附金属箔，然后在插脚和金属箔之间施加3750V试验电压，历时1min。
试验结果应符合4.2.1的规定。
5.14电源线检查及长度测量
测量电钻的电源线进线孔到插头（不包括插脚）面的电源线长度，并检查电源线规格。测量和检查结果应符合4.13和4.2.2的规定。5.15其余的试验方法
凡本标准中未作规定的其余试验方法均按GB3883.6一2007的相应规定进行。6检验规则
6.1每台电钻必须经质量检验部门试验合格后才能出厂，出厂时应附有证明产品质量合格的文件。6.2本标准规定的项目为型式试验项目，其中带“*”标记的为检查试验项目；带“**\标记的项目在产品定型后，如结构和材料没有变更，则在以后进行的型式试验时可不进行。检查试验中的耐电压试验项目，试验电压值和时间可与型式试验时不同。试验按如下顺序进行。外观检查“
标志检查”
电击保护检查“*
钻轴检查
噪声试验
无线电和电视骚扰电平测量
谐波电流测量
电压波动和闪烁测量
起动试验
输入功率、电流和性能参数测量温升试验
过转矩试验
泄漏电流测拿
堵转试验
最初起动电流测量
防潮试验
耐电压试验
耐久性试验
不正常操作试验
机械危险检查”*
机械强度检查
接地装置检查
结构检查”
内部布线检查
组件试验（及插头耐电压试验）电源线长度检查
电源联接检查
软电缆或软线提拉力和扭力试验软电缆或软线及护套弯曲试验*
外接导线的接线端子检查“，
螺钉及联接检查··
爬电距离、电气间和绝缘穿通距离检查耐热性、耐燃性和耐漏电起痕迹性试验*防锈试验
6.3检查方法
6.3.1试验按6.2所列试验项目的顺序进行。GB/T5580—2007
6.3.2试验项目应在同一台样机上进行，应通过全部试验，如果需要拆开样机做有关试验，可以另加一台样机。
7标志和包装
7.1电钻的铭牌应标有下列项目：a）产品名称，电钻；
电钻型号：
在钢材上钻孔的最大直径，mm；d)
额定电压，V；
电源种类符号；
额定输人功率W；或额定电流，A额定空载转速no，以/min为单位；Ⅱ类结构符号（仅用于Ⅱ类电钻）；防潮程度符号（仅在有要求时标出）；i）
制造商名称、地址或商标；
出厂批量代号。
出厂时，电钻的钻轴部分应采取临时性防锈涂封保护措施。7.2
7.3每台电钻出厂时应附有下列文件：7.3.1产品合格证。
7.3.2使用维护说明书：
a）对该型号电钻的特点和用途分别进行有关说明；应有独立的章节说明电钻使用的安全技术要求，其内容包括必须注意的事项、可能出现的危b)
险和相应的预防措施，对I类电钻应指明必须使用剩余电流动作保护器；c）有关维护保养事项；
d）保修条款在产品使用中给出。7.4电钻的包装、运输及贮存应符合有关规定。
