本部分规定了对工频抗扰度试验的一般要求。这些试验适用于电力系统保护所用的量度继电器和保护装置，包括与这些装置一起使用的控制、监视和过程接口设备。本部分所规定的要求适用于新的量度继电器和保护装置，所规定的试验仅为型式试验。 GB/T 14598.19-2007 电气继电器 第22-7部分：量度继电器和保护装置的电气骚扰试验-工频抗扰度试验 GB/T14598.19-2007 标准下载解压密码：www.bzxz.net

ICS 29.120.50

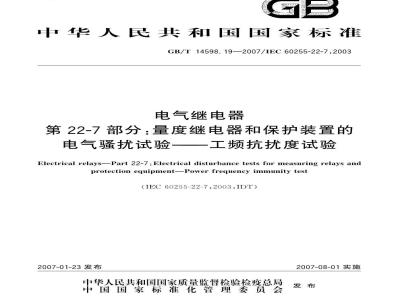

中华人民共和国国家标准
GB/T14598.19—2007/IEC60255-22-7:2003电气继电器
第22-7部分：量度继电器和保护装置的电气骚扰试验一一工频抗扰度试验Electrical relays-Part 22-7:Electrical disturbance tests for measuring relays andprotection equipmentPowerfrequencyimmunitytest（IEC60255-22-7:2003.IDT）
2007-01-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-08-01实施
GB/T14598.19-2007/IEC60255-22-7.2003目
规范性引用文件
术语和定义
试验严酷等级
试验设备
试验发生器
5.2试验发生器的校准
5.3耦合网络
6试验配置..
接地连接
辅助设备
试验程序
验收准则
试验报告
附录A（资料性附录）
关于工频试验的背景信息
图1本部分中量度继电器和保护装置的试验端口图2A级差模试验的示例
图3B级差模试验的示例
共模试验的示例
表1直流状态量输人端口的试验电压和耦合网络GB/T14598.19—2007/IEC60255-22-7:2003前言
本部分等同采用1EC60255-22-7：2003《电气继电器第22-7部分：量度继电器和保护装置的电气骚扰试验工频抗扰度试验》（英文版）。为便于使用，本部分作了下列编辑性修改：a）“本国际标准”一词改为“本部分”；b）用小数点“.”代替作为小数点的“，”；删除国际标准的前言。
本部分的附录A为资料性附录
本部分由中国电器工业协会提出本部分由全国量度继电器和保护设备标准化技术委员会归口。本部分主要起草单位：国电南京自动化股份有限公司、国家继电器质量监督检验中心、南京南瑞继保电气有限公司、北京四方继保自动化股份有限公司、许继电气股份有限公司、阿城继电器股份有限公司、上海继电器有限公司、山东积成电子股份有限公司、烟台东方电子信息产业股份有限公司、北海银河高科技股份有限公司、河北电力自动化研究所有限公司、北京紫光测控有限公司、上海三基电子工业有限公司、中国电力科学研究院。本部分主要起草人：吴雪峰、张占营、李九虎、田、雷振锋、李俐、王洁民、袁文广、赵国刚、史高飞、田建军、葛荣尚、钱振宇、沈晓凡本部分首次发布。
1范围
GB/T14598.19—2007/IEC60255-22-7:2003电气继电器
第22-7部分：量度继电器和保护装置的电气骚扰试验
一工频抗扰度试验
本部分以1EC61000-4-16中所描述的概念为基础，参考了该出版物的适用部分，规定了对工频抗扰度试验的一般要求。这些试验适用于电力系统保护所用的量度继电器和保护装置，包括与这些装置一起使用的控制、监视和过程接口设备。试验的目的是验证被试装置在其额定频率下（例如16%Hz、50Hz和60Hz）被激励并受到施加于直流状态量输入的短时、传导性的共模和差模工频骚扰时能否正确工作本部分不包括对配置在变电站之间导引线的试验。本部分所规定的要求适用于新的量度继电器和保护装置，所规定的试验仅为型式试验。本部分的目的是规定：
——所用术语的定义；
试验严酷等级；
试验设备；
一试验配置；
一试验程序；
—验收准则；
试验报告。
2规范性引用文件
下列文件中的条款通过GB/T14598的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。此内容来自标准下载网
GB/T14047量度继电器和保护装置（GB/T14047—1993，idtIEC60255-6：1988）IEC61000-4-16:2002电磁兼容（EMC）第4-16部分：试验和测量技术对频率在0Hz~150kHz范围内的传导共模骚扰的抗扰度试验3术语和定义
下列术语和定义适用于本部分。3.1
辅助设备
备auxiliaryequipment
为被试装置正常工作提供所需信号的设备，以及用来验证被试装置性能的设备。3.2
被试装置EUT
被试验的装置。可以是一只量度继电器或一台保护装置。1
GB/T 14598. 19--2007/IEC 60255-22-7:20033.3
流状态盘输入端口DCstatusiapulport通过采用直流输人控划设备以实现其功能的端口。3. 4
端口0
被试装与外部电磁环境的特定接口，见图1.在筑枕志遗输人端口
被试装
座 1本部分中量度继电餐和保护装置的试验端口年试强严酷等级
直流状态龙输人端口的试验电医和合网络死表1由于这重只考虑短时抚，斯施加的每个扰的持续时间应至少105。
表1直谨状态童输入端口的试整电压和精合网络差模试验
武验等级
光路盛验电压
V有效使
往：有关耦合网络电阳都电值的匹配见5.3。耦合路
共模试验
开路试验磨题/
“有效道）
合网络
按照制造厂的功能规范+总会有使用多芯解蔽电缆或双线(屏蔽或非舜蔽)电缆的真流状态舜输人端可，这些擎口不要进行差模述，同样，除非另有规定，邓些按照制选厂的功能规范，连接电缆总长始终心于10m的直流状态量输人端口不理求进行试验。
A级试验适用于大接地故障电流的变电站中，其标滤节线允许育流状态输人通过“开\环回路与欢设备辅谢触点连接。如累信号的往、返导线允许使用不的多芯电缆，赋会产生一个并环间路，也由乾临走完全不同的路径的危险。这会形成很大的磁通链面积，择随一次接地故障电流导致严重的工干扰。
B级试整适用于以下转一情况：
小接地故障电流的变电站，例不接地或使用消孤线圈接地的变电站；一由布线保证了直筑状态输入不与“开”环回路连接。为避免产生开环同路，信号的往、返导毁使用间条多芯电续。这保证了假号的往，返路径基本致，与一次接地故降电流的磁随链面积很小，从而将工频干扰的水平降至最低，5试验设备
如果试验率不同于电网频率，必须采用-种替代的，例如IEC61000-4-16：2002中5.1.3所描述2
的那种试验发生器。
5.1试验发生器
GB/T14598.19—2007/IKC60255-22-7:2003典型的试验发生器由连接丁电网的一只可调变乐器和一只隔离互感器组成。发生器宜其有下列特性：
波形：正弦，总的诺波失真小于10%；—开路输出电压范围：100V至300V（士10%)，有效值：—阻抗：小于1500;
频率所选额定频率（士0,5；
输出电压切换：在过零点处同步（0°士10°）或从零点上升/下降至零点（见第7章）5.2试验发生器的校准
为了保证使用不同试验发生露时的试验结果具有相互比较的价值，应校准或校验发生器的下列特：
一输出电压波形：
—电压发生器阻抗
—频率精度；
一开路输出赵精度。
应采用电压型探来和示波器最小带宽为1MHz的其他等效测量仪器避行校准。这些仪器的误差应小于±5%。
5.3耦合网络
耦合网络使试验电压能够以共模和差模两种形式施加于被试装置，典型的试验配置见图2、图3利图4。
该网络由电阻器和电容器串联组成。这用于试验的元件的值见表1，每组电容器和电阻器的参数值宜匹配，允许误差为1%。
6试验配置
差模试验的典型试验配置见图2和图3，共模试验的典型试验配置见图1。被试装置和耦合网络之间的连接线长度应小于2功。
6.1接地连接
任何时候都应满足被试装駕.辅助设备和试验设备的安全接地要求。此外，被试装置与接地系统的连接应符合制造广的规范。
6.2辅助设备
所有为被试装置正常工作提供所需信号和用于验证被试装置正常运行的辅助设备宜去耦,以防止受试验电压的影响。
根据规范，被试装置运行所需要的辅助设备，例娜通信设备，调制解调器，打印机等，以及为保证数据传输和功能评价所要的辅助设备，都应连接到被试装置。然而，宜将注意力限定在有代表性的功能上+以尽可能地限制被试电缆的数量。7试验程序
试验应在GB/T14047规定的基准条件下进行。试验时·施加于辅助电源端口的辅助激励亟应等于额定值。
试验发生器应连接到被试装置的直流状态最输人端口上。当这个端口包括多个相同的回路时，只需依照制造厂规定，选择一个具有代表性的回路进行试验，以验证被试装置能否正确工作。试验电压应至少施加10 5,以验证被试装置的工作性能。试验电压宜按图2,图3和图 4 的规定3
GB/T14598.19—2007/IEC60255-22-7:2003施加。
当不具备过零点同步的试验发生器时，为了避免接通和断开时产生不必要的瞬变，可在试验开始时将试验电压从零升至所要求的电压值，试验结束时再降至零。这些上升和下降阶段的持续时间不应计算在试验时间之内，并且它们持续的时间宜分别少于所需试验电压施加时间的20%，试验电压应在直流状态量输人未被励时施加,以验证其确实正确工作。如果直流状态量输入有一个软件或硬件可控的延时，宜首先将其整定至其最小值再施加试验电压。如果试验失败，宜增加延时值后再重新施加试验电压，直至试验通过：应将此最终直流状态量输人的延时值记录于试验报旨中（见第9章），
B验收准则
如果被试装置在施加试验的全过程中均满足其抗扰度要求，并且在试验结束后仍应符合有关的性能规定，则试验结果合格。
9试验报告
试验报告应包括：
被试装置的标识与配置；
试验条件；
每次试验的持续时间：
被试装置与试验设备连接的端口；:试验频率；
被试装置的工作条件，例如继电器的整定以及输人激励量的值：与直流状态输人有关的所有硬件鼓软件延时的值；-试验设备、所用互连电缆的类型；试验结论合格/不合格）。
试验发生器
R=100 2
C=0. 1 μF
F=100 12
G=0. 1 μF
帮合网绪
鼓试获置
公共理
图2A级差模试验的示例
试验发生器
R-100 S2
C={1, 047 μF
试验没生部
R-220
C=47 μF
R-100 2
C:-0. 047 μF
GB/T 14598.19—2007/1EC 60255-22-7:2003稠合网络
被试装置
公共端
图3B级差模试验的示例
R=220 1
C=0. 7 μF
耦个网练
被试装
公共增
图4共模试验的示例
GB/T1459B.19—2007/1EC 60255-22-7:2003附泉A
（资料性附豪）
关于工频试验的背景信息
传导干扰电压是由不同的干扰源引起的，并可能通过感性或容性合传输到量度继电器和保护装置的电源线、信号线和地。
装昼所处的电子环境也与可能存在于不同设施（例如变电站)中的干扰源有关，还与装罩正常安装（即电源，位置、电缆类型、接地、屏蔽、滤波等）所引起的耦合有关。当变电站出现接地故障时，接地系统中将流过很大的电流，变电站不同部分的彼此之间以及对“堀”的电位将上升。这意味，在平衡系统的情况下，用以在装置之间传递信号的缆线会感应到具有电源赖率的共模电压。而在不平衡回路中将产生差模电压，其幅值取决于装置中輪人回路的不平衡度以及错号电缆的物理排列。
即使没有任何接地故障电流，具有电源频率的类似的干扰电压也会感应在信号电缆上，例如，当一条电源线和一条信号线处于平行目被此之间距离很小时。这些类型的干扰被发现以某种程度出现在变电站中的所有铜质回路上，工频试验正是要试图模拟这些于扰电压。
宜注意，虽然采用容性耦合将试验电压施如于信号电缆，但此试验对于模拟容性和感性合这两科干扰均为有效，因为这两种干扰形式都会在信号电缆中产生感应电医。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
