本标准代替GB/T 16814-1997《同步数字体系(SDH)光缆线路系统测试方法》。本标准与GB/T 15941-2008《同步数字体系(SDH)光缆线路系统进网要求》配套使用。本标准规定了同步数字体系(SDH)光缆线路系统技术指标和性能要求的测试方法。本标准适用于公用电信网的同步数字体系(SDH)光缆线路系统。 本标准与GB/T 16814-1997相比主要变化如下：——针结ITU-T中新的技术指标要求，补充了相应的测试方法，包括：增加了“系统组成”、“测试信号和定时方式”、“漂移测试”、“TCM协议测试”等章内容；增加了光源频率啁啾、最大差分群时延、光监控通路的测试方法；增加了2Mbit/s、34Mbit/s输出口反射衰减的指标和测试内容；补充并完善了数字段输出口输出抖动和SDH复用设备STM-N输入口的抖动容限的测试方法；增加了低阶通道、高阶通道、高阶通道以及级联通道的误码性能测试；在“定时和同步测试”一章增加了“以PDH信号作为SDH设备的同步源”的测试，并增加了“功能检查”项目，增加了抖动和漂移产生、抖动和漂移容限、噪声传递和相位不连续四个项目，增加了同步接口输出抖动和漂移网络限值测试的内容。——为适应新修订的国家标准GB/T 15941-2008有关保护倒换技术要求重新编写了“保护倒换测试”的全部内容。——删除了GB/T 16814-1997中的3个附录，即附录B“测量反射的方法”、附录E“测试SDH设备线路STM-N输入口抖动容限的开始出误码方法”、附录F“CID不敏感性测量的实施”。——增加了3个附录，即附录B“光发送信号啁啾参数a的测量”、附录E“复用段保护环倒换时间的单端测试方法”，附录E“STM-N信号输入漂移容限指标”。 GB/T 16814-2008 同步数字体系 (SDH) 光缆线路系统测试方法 GB/T16814-2008 标准下载解压密码：www.bzxz.net

ICS 33. 180. 99

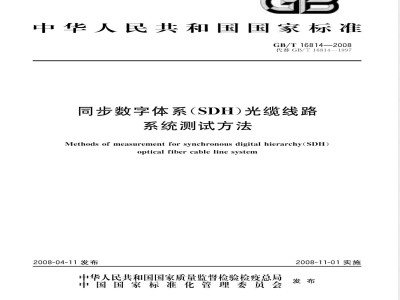

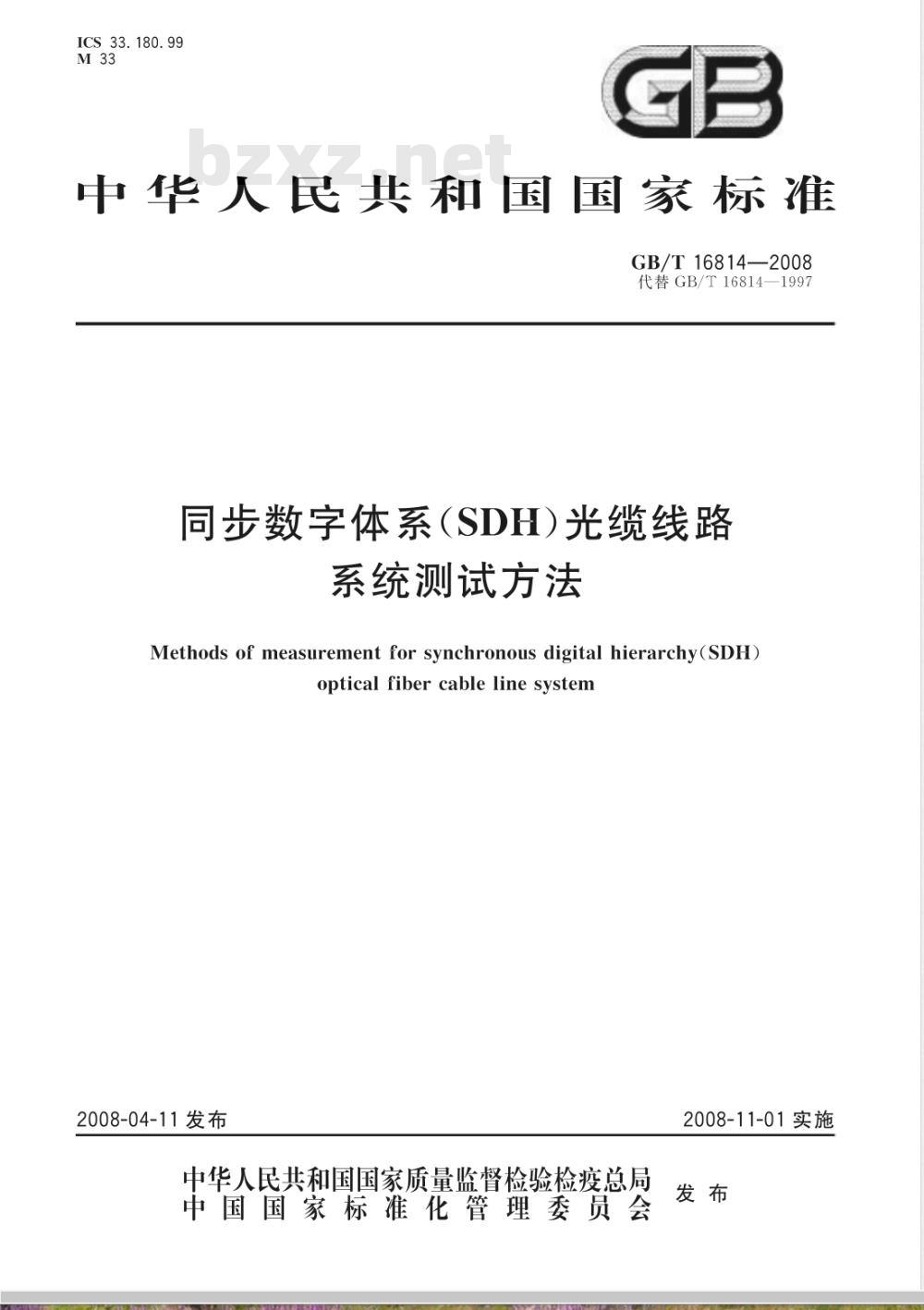

中华人民共和国国家标准
GB/T16814—2008
代替GB/T16814—1997
同步数字体系（SDH）光缆线路
系统测试方法
Methods of measurement for synchronous digital hierarchy(SDH)optical fiber cable line system2008-04-11发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-11-01实施
规范性引用文件
缩略语
系统组成
测试信号和定时方式
PDH接口测试信号
SDH接口测试信号
定时方式Www.bzxZ.net
光接口测试
光接口的位置
平均发送光功率
消光比（EX）
发送信号波形（眼图）
激光器工作波长
最大均方根谱宽（orms
最大—20dB谱宽（α-20）
最小边模抑制比（SMSR）
接收机灵敏度
接收机过载功率
光通道代价
接收机反射系数
接收机老化余度
光通道衰减
光通道色散
光缆S或MPI-S点反射
S、R点间离散反射系数
光输入口允许频偏
光输出口AIS速率
光源频率调啾
最大差分群时延
光监控通路测试
电接口测试·
输出口信号（包括AIS)比特率：输出口波形和参数
STM-1输出口信号眼图和功率
输入口允许频偏
输入口接收灵敏度
GB/T16814—2008
GB/T16814—2008
7.6输入口抗干扰能力
7.7输入、出口反射衰减
7.8输入、出口过压保护能力
8抖动测试
SDH网络输出口的输出抖动
数字段输出口的输出抖动
SDH复用设备的输出抖动
再生器的输出抖动···
SDH复用设备STM-N输人口的抖动容限SDH复用设备PDH输人口的抖动容限再生器输入口的抖动容限
SDH设备的映射抖动
SDH设备的结合抖动
再生器抖动传递特性
漂移测试
PDH业务接口的输出漂移
PDH业务接口的输人漂移容限
SDH网络输出口的输出漂移
SDH设备的输出漂移
SDH设备的输入漂移容限
误码测试
误码测试的类型和一般要求
再生段停业务测试
复用段停业务测试
SDH同步通道（VC-n通道）停业务测试PDH通道停业务测试
再生段在线监测
复用段在线监测
SDH同步通道（VC-n通道）在线监测SDH设备误码性能
定时和同步测试
功能检查
同步设备时钟（SEC)性能测试
同步接口（synchronizationinterface）的网络指标测试12
保护倒换测试
线形复用段的保护倒换测试
两纤复用段共享保护环测试
四纤复用段共享保护环测试·
通道保护环测试
线形通道保护倒换测试
子网连接保护倒换测试
SDH设备允余度功能验证
环回功能测试
13.1STM-N光端口环回
高阶通道环回
低阶通道环回
14开销和维护信号检查
再生段
复用段
高阶通道
低阶通道
TCM协议测试
VC-4串联连接监视协议测试·
VC-12串联连接监视协议测试
附录A（规范性附录）
附录B（规范性附录）
附录C(资料性附录）
附录D(资料性附录)
附录E（资料性附录）
附录F（资料性附录）
光发送信号眼图模框的测量
光发送信号啾参数α的测量.
评价接收机灵敏度规范中老化余度影响的可行方法·测试接收机灵敏度的外推法
复用段保护环倒换时间的单端测试方法，STM-N信号输人漂移容限指标
SDH光缆线路系统组成（示例）
容器装载PRBS的STM-1测试信号
仿真业务按G.707映射进虚容器的STM-1测试信号TSS9的信号结构
仪表和被测设备的定时方式
测试信号加频偏的定时方式
有光放大器光接口位置
无光放大器光接口位置
平均发送光功率测试配置
消光比测试配置
STM-1、STM-4、STM-16、STM-64光发送信号的眼图模板光发送信号眼图测试配置
激光器光谱特性测试配置
接收机灵敏度及过载功率测试配置光通道代价测试配置
接收机反射系数测试配置：
光缆S点回波损耗测试配置
S、R点离散反射系数测试配置
光输入口允许频偏和光输出口AIS速率测试配置图20
差分群时延（DGD)测试配置
光监控信道波长测试配置
光监控信道光功率测试配置
光监控信道接收灵敏度测试配置输出信号比特率测试配置
GB/T16814—2008
GB/T16814—2008
输出口信号波形和参数测试配置图26
输出口信号眼图和功率测试配置输人口允许频偏测试配置
输人口接收灵敏度测试配置
输人口抗干扰能力测试配置
反射衰减测试配置
输人、出口过压保护能力测试配置SDH网络输出口的输出抖动测试配置数字段输出口的输出抖动测试配置·SDH复用设备的输出抖动测试配置再生器输出抖动的测试配置
输人抖动容限测试配置（出误码法）输人抖动容限测试配置（1dB功率代价法）SDH设备PDH支路口抖动容限测试配置再生器输人口的抖动容限测试配置SDH设备映射、结合抖动测试配置指针调整序列
再生器的抖动传递特性测试配置PDH异步接口输出漂移测试配置
PDH同步（非定时）接口输出漂移测试配置PDH业务接口输人漂移容限测试配置SDH网络输出口输出漂移测试配置SDH复用设备的输出漂移测试配置STM-N接口输人漂移容限测试配置再生段停业务测试配置
复用段停业务测试配置
VC-4通道停业务测试配置
VC-12或VC-3通道停业务测试配置PDH通道停业务测试配置之一（在PDH支路口测试）PDH通道停业务测试配置之二（在STM-N接口测试）再生段在线监测配置·
复用段在线监测配置
VC-n通道在线监测配置
SDH设备误码特性测试配置
定时工作方式检查测试配置
定时和同步状态转换和管理功能检查测试配置短期相位瞬变响应的测试配置
频率准确度测试配置
牵引人和牵引出范围测试配置
漂移产生测试配置
抖动产生测试配置
漂移容限测试配置
抖动容限测试配置
噪声传递测试配置
定时基准倒换测试配置之
定时基准倒换测试配置之
保持性能测试配置
SEC同步接口输出抖动测试配置·SEC同步接口输出漂移测试配置
1十1方式和1：N方式的复用段保护倒换两纤复用段共享保护环测试配置四纤复用段共享保护环测试配置通道保护环测试配置
线形通道保护倒换测试配置
子网连接保护倒换测试配置
设备允余功能验证和倒换时间测试配置光端口环回功能测试配置
高阶通道环回功能测试配置
低阶通道环回功能测试配置
开销和维护信号检验测试配置
指针测试配置
VC-4TCM协议（选项2）测试配置图A.1
发送机眼图的测量装置
测量发送机眼图的接受机低通滤波器调啾参数的测量装置
双光束干涉仪的传输函数·
眼开度特性…·
符号间干扰引起的眼开度
标称信号功率时的眼开度和S/X比参数S/X测量配置
接收机灵敏度的外推法测试配置BER一光功率曲线坐标纸
两纤复用段共享保护环单端测试配置：PDH接口测试用PRBS
仪表和被测设备的定时方式
通用同步运行状态
通用异步运行状态
加频偏的同步运行状态
加频偏的异步运行状态
STM-1、STM-4、STM-16、STM-64眼图模板参数表8
DGD平均值及其概率
电接口的比特率和容差
输出口信号波形和参数
输人口接收灵敏度
输入口抗干扰能力
GB/T16814—2008
GB/T16814—2008
接口反射衰减测试频率和指标
再生器的输出抖动限值
停业务测试的一般要求
在线测试模式的一般要求
单个设备传送定时方式设置和识别功能定时信号优先顺序
单个设备同步接口功能
线形复用段的保护倒换准则
线性复用段的保护倒换命令和协议复用段和高阶通道的最大检测时间低阶通道的最大检测时间
两纤复用段共享保护环倒换准则两纤复用段共享保护环的倒换命令和协议四纤复用段共享保护环的保护倒换准则四纤复用段共享保护环的倒换命令和协议外部启动指令
通道保护环保护倒换准则
通道保护环的倒换命令和协议
子网连接保护倒换准则
子网连接保护的倒换命令和协议再生段开销
再生段维护信号
复用段开销
复用段维护信号
高阶通道开销
高阶通道维护信号
低阶通道开销
低阶通道维护信号
N1字节结构
IEC编码
IEC编码解释
N1字节比特7～8的复帧结构
比特7～8复顿的第73～76帧的结构N2字节结构
光参考接收机的衰减和群时延失真的标称值光参考接收机的衰减允许值
STM-1信号（各拐点值）
STM-4信号（各拐点值）
STM-16信号（各拐点值）
STM-64信号（各拐点值）
GB/T16814—2008
本标准参考了ITU-TG.691《单信道STM-64和其他有光放大器的SDH系统的光接口》、ITU-TG.707《同步数字体系（SDH)的网络节点接口》、ITU-TG.783《SDH复用设备的功能块特性》、ITU-TG.825《基于同步数字系列（SDH)的数字网内抖动和漂移的控制》和ITU-TG.841《SDH网络保护结构的类型和特性》的相关技术内容本标准代替GB/T16814一1997《同步数字体系（SDH)光缆线路系统测试方法》。本标准与GB/T16814一1997相比主要变化如下：针对ITU-T中新的技术指标要求，补充了相应的测试方法，包括：增加了“系统组成”、“测试信号和定时方式”、“漂移测试”、“TCM协议测试”等章内容；增加了光源频率啾、最大差分群时延、光监控通路的测试方法；增加了2Mbit/s、34Mbit/s输出口反射衰减的指标和测试内容；补充并完善了数字段输出口输出抖动和SDH复用设备STM-N输入口的抖动容限的测试方法；增加了低阶通道、高阶通道以及级联通道的误码性能测试；在“定时和同步测试”一章增加了“以PDH信号作为SDH设备的同步源”的测试，并增加了“功能检查”项目，增加了抖动和漂移产生、抖动和漂移容限、噪声传递和相位不连续四个项目，增加了同步接口输出抖动和漂移网络限值测试的内容。
为适应新修订的国家标准GB/T15941一2008有关保护倒换技术要求重新编写了“保护倒换测试”的全部内容。
删除了GB/T16814一1997中的3个附录，即附录B\测量反射的方法”、附录E“测试SDH设备线路STM-N输人口抖动容限的开始出误码方法”、附录F“CID不敏感性测量的实施”。增加了3个附录，即附录B\光发送信号调啾参数α的测量”、附录E“复用段保护环倒换时间的单端测试方法”、附录F“STM-N信号输人漂移容限指标”。本标准与GB/T15941一2008《同步数字体系（SDH)光缆线路系统进网要求》配套使用。本标准的附录A和附录B为规范性附录，附录C、附录D、附录E、附录F为资料性附录。本标准由中华人民共和国信息产业部提出本标准由中国通信标准化协会负责归口。本标准由信息产业部电信研究院、华为技术有限公司负责起草。本标准主要起草人：黄震、张颖艳、曹晗、孟艾立、周波、邓忠礼、程永刚、赵晖。本标准所代替标准的历次版本发布情况为：GB/T16814—1997。
1范围
同步数字体系（SDH)光缆线路
系统测试方法
GB/T 16814—2008
本标准规定了同步数字体系（SDH)光缆线路系统技术指标和性能要求的测试方法本标准适用于公用电信网的同步数字体系（SDH)光缆线路系统。专用电信网也可参照使用。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准GB/T7611一2001数字网系列比特率电接口特性GB/T15941一2008同步数字体系（SDH)光缆线路系统进网要求GB/T15972.40一2008光纤试验方法规范第40部分：传输特性和光学特性的测量方法和试验程序——衰减
