JB/T 6270-1992
基本信息
标准号： JB/T 6270-1992
中文名称：齿爪式粉碎机 技术条件
标准类别：机械行业标准(JB)
英文名称： Technical requirements for claw type crushers
标准状态：已作废
发布日期：1992-06-10
实施日期：1993-07-01
作废日期：2008-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：1348680
标准分类号
中标分类号：农业、林业>>农、林机械与设备>>B93农副产品与饲料加工机械
关联标准
出版信息
页数：5 页
标准价格：8.0 元
相关单位信息
归口单位：中国农业机械化科学研究院
标准简介
本标准规定了齿抓式粉碎机的技术要求、试验方法、检验规则、标志、包装、运输和贮存。 JB/T 6270-1992 齿爪式粉碎机 技术条件 JB/T6270-1992 标准下载解压密码：www.bzxz.net

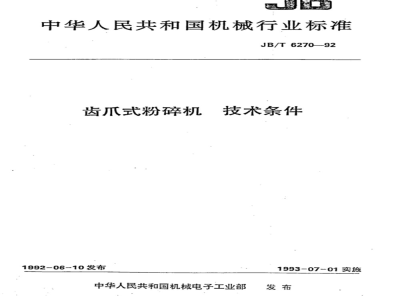

标准图片预览
标准内容
中华人民共和国机械行业标准
JB/T6270—92
齿爪式粉碎机
1992-06-10发布
技术条件
1993-07-01实施
中华人民共和国机械电子工业部发布
中华人民共和国机械行业标准
齿爪式粉碎机
生题内容与适用范围
技术条件
JB/T6270-92
本标准规定了齿爪式粉碎机的技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于齿爪式粉碎机(以下简称粉碎机)。2引用标准
GB3943
GB9239
GB6971
GB2828
优质碳索结构钢技术条件
四孔和长孔筛片
刚性转子平衡品质许用不平衡的确定饲料粉碎机试验方法
农机具涂漆
逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB/T.13306标牌
3技术要求
粉碎机应符合本标准要求，并按经规定程序批准的图样和技术文件制造。3.2在玉米单位容积重量0.66~0.77t/m，含水率12%~14%，菱类、茎杆含水率8%14%，筛孔直径分别为Φ1.2mm、Φ2mm，达到规定生产率情况下，其主要性能应符合表1规定。表1
转子直径
吨料电耗
kW-h/t
粒度%
噪声dB(A)
粉尘浓度mg/m
可雅性(有效度）%
成品物温升℃
注：1)地瓜菱进行切断处理、
2)括号内为配用单相电机数值。机械电子工业部1992-06-10批准指标
地瓜蔓”
<250mm
>250mm
<20.(26)\
全部通过与筛片孔径相应的标准孔验粉筛<93
1993-07-01实施
3.3主妥易损件技术要求
JB/T6270-92
3.3.1扁齿
3.3.1.1应用GB699规定的45钢制选，允许用耐磨性、强度不低于45钢的其他材料制造。3.3.1.2工作部位热处理硬度40~48HRC.3.3.1.3正常情况下，粉碎玉米时寿命应不少于500h。3.3.2圆齿bzxZ.net
应用GB699规定的45钢制造，允许用耐磨性、强度不低于45钢的其他材料制造。3.3.2.1
3.3.2.2工作部位热处理硬度40~48HRC.3.3.3筛片
3.3.3.1筛孔排列按GB3943中规定的Ia型制造，当筛孔直径d小于3mm时，可采用Ib型制造。3.3.3.2筛孔的加工精度按IT13,筛孔间距公差按IT16制造(公差带相对于基本尺寸对称分布)。3.3.3.3筛片工作表面应平整，冲孔毛刺不得超过0.2mm。3.3.3.4筛片工作表面不允许有裂纹、剥层、斑痕和锈蚀。各筛孔不应有断舒、连冲、冲不透或漏冲。.3.3.3.5
筛片必须进行热处理，热处理工艺及技术要求应符合GB3943中的规定。3.3.3.6在正常情况下，粉碎玉米时筛片寿命应不低于100h3.4装配技术要求
3.4.1所有零部件必须经检验合格后，方可进行装配。3.4.2扇齿应分组进人转子装配，同组扁齿重量差应符合表2的规定。表2
转子直径
同组扇齿重量差g
3.4.3转子装配后，应进行静平衡试验，平衡精度等级按GB9239中规定的G16.不平衡力矩换算到转子外径的不平衡重量不足1g时，按1g计。3.4.4筛子装配后，螺钉不应凸出筛子的两端面。3.4.5活门开闭应灵活，机体与活门、机架配合处应紧密，工作时不应有漏粉现象。3.4.6主轴装配后，转动应灵活，轴向宋动在0.1~0.3mm范图内(用于圆锥滚子轴承)3.4.7轴承室内应清洁，不得有油污、铁屏、残砂等污物，轴承室内应加人适量纳基润滑脂。3.4.8粉碎机总装好后，应遥台进行空运转试验，空运转应在额定转速下进行，时间不少于15min，并应达到下列要求：
运转正常、平稳，不得有异常声音。操纵装置灵活可靠。a.
b．各连接件、紧固件不得有松动现象。c.轴承温升不得大于20℃。
3.5粉碎机外露表面漆层质量应符合NJ/Z3中TQ-1-B-P(或TQ-1-N-P)漆层的规定。3.6粉碎机应有磁选装置，防止金属杂物进入。3.7配有动力成套出厂的粉碎机传动部位应有防护装置。3.8出口粉碎机根据外贸合同执行。4试验方法
4.1性能试验和生产试验按GB6971进行4.2漆层附若力按NJ/Z3的规定进行。2
5检验规则
JB/T627092
5.1粉碎机应经制造厂质量检验部门检验合格，并应附有合格证，方可出厂5.2出厂检验：每台产品都应按本标准第3.4.8条进行检验。5.3型式检验
5.3.1有下列情况之一时，应进行型式检验：转厂生产或长期停产再生产时；a.
正式生产后，如结构、材料、工艺有较大改变时；b.
c．正常生产每2年进行一次；
d。质量监督机构提出进行型式检验的要求时。5.3.2型式检验的结果应符合本标准第3案的规定，5.4订货单位有权按GB2828的规定，对出厂产品进行抽检，抽检方式、批量及AQL值由订货单位与制造厂协商决定，
标志、包装、运输和贮存
6.1每台粉碎机应按GB/T13306的规定，在适当明显位置固定产品标牌，内容包括：制造厂名称；
产品型号、名称；
配套动力，主轴转速；
d.重量；
产品制造编号；
出厂日期(出口机器除外)
粉碎机包装应牢固可靠，便于运输，并能防止运输途中零部件损坏或丢失。6.2
随同产品供应的备件、工具：
筛片两张，筛圈和筛螺钉各一副；a.
拆卸器一套；
圆螺母扳手一套：
或按合同规定执行。
6.4随同产品供应的文件：
产品使用说明书；
b.合格证；
C。用户意见调查表；
d。包装游单。
6.5粉碎机应在室内存放.如在露天存放应有防水设施。附加说明：
本标准由中国农业机械化科学研究院提出并妇口。本标准由山东省农业机械科学研究所、青岛大华机器厂负责起草。本标准主要起草人林钧彩、王东岳、胡俊华。本标准自实施之日起，NJ86—84《爪式粉碎机》作废。中华人民共和国
机械行业标准
齿爪式分碎机技术条件
JB/T6270—92
机械电子工业部机燃标准化研究所出版发行机械电子工业部机械标准化研究所印剧（北京8144信箱邮编100081）
版权专有不得翻印
开本880×12301/16印张3/8字数6.0001993年6月第一版1993年6月第一次印刷印数00.001—500
编号0887
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
