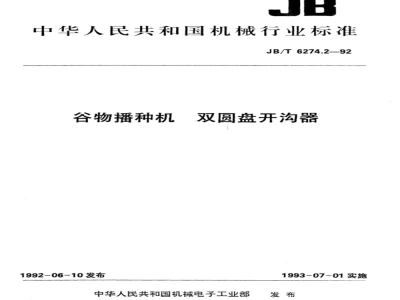

中华人民共和国机械行业标准
JB/T6274.2—92
谷物播种机
1992-06-10发布
双圆盘开沟器wwW.bzxz.Net
1993-07-01实施
中华人民共和国机械电子工业部发布
中华人民共和国机械行业标准
谷物播种机
双圆盘开沟器
主题内容与适用范围
JB/T6274.2—92
本标准规定了谷物播种机所用的双圆盘开沟器的类型、主要参数与尺寸、技术要求、试验方法、验收规则、标志和包装。
本标准适用于播种谷物、大豆等作物的谷物播种机所采用的双圆盘开沟器(以下简称开沟器)。2引用标准
GB9478
GB9439
GB7040
GB2828
谷物条播机试验方法
滚动轴承带密封圈的深沟球轴承外形尺寸优质碳素结构钢技术条件
灰铸铁件
旋转轴唇形密封圈用胶料
农机具涂漆
逐批检查计数抽样程序及抽样表(适用于连续批的检查)类型、主要参数与尺寸
开沟器按圆盘直径分成两种类型：1型
圆盘直径为300mm；
圆盘直径为350mm。
3.2开沟器按其结构和用途，按表1的规定制造成9种结构形式。3.3开沟器的主参数和尺寸应符合图1和表1的规定。3.4开沟器可以做成前列和后列
机械电子工业部1992-06-10批准B
1993-07-01实施
结构型式
4技术要求
滚动轴承
滑动轴承
滚动轴承
滑动轴承
圆盘直径
JB/T6274.2—92
11°38
谷物和大豆条播
谷物和大豆条播
谷物窄行条播
谷物和大豆条播
谷物窄行条播
4.1开沟器应符合本标准的要求，并按经规定程序批准的图样与技术文件制造。备
新设计不推荐
交点在水平直径之上
新设计不推荐
4.2新设计的大、中型播种机用的开沟器应采用密封滚动轴承，保证在8～15km/h作业速度下正常工作.所采用的滚动轴承应符合GB279的规定。4.3开沟器圆盘应采用GB699规定的65Mn钢制造，热处理硬度为40～50HRC，平面度公差为2mm，尺寸应符合图2及表2的要求。允许用使用性能不低于上述材料的其他材料制造。60°
图2开沟器平面圆盘
d—外径；dr—中心孔直径；dr—联结孔直径；d联结孔孔心圆直径：s厚度
4.4圆盘毂应用钢板冲压结构，亦可用不低于GB9439规定的HT150灰铸铁制造。4.5开沟器体应用不低于GB9439规定的HT150灰铸铁制造，亦可采用冲压焊接结构。4.6新设计的开沟器应有紧贴开沟器圆盘的随动式刮土器，其压力应能调节.固定式刮土器刃边与圆盘内平面间的间隙不应大于2mm。
4.7开沟器密封圈应保证防护轴承腔体，用作密封图的橡胶的物理机械性能应符合GB7040的规定。4.8开沟器圆盘应转动灵活，转动开沟器的切向力：圆盘直径为350mm时应不大于50N，圆盘直径为300mm时应不大于60N。
300±1
350±1
滑动轴承
JB/T6274.2—92
滚动轴承
注：①联结孔中心的位置度为中0.2.?冲压圆盘毅取山-65，铸造圆盘毅取d-726.5
滑动轴承
滚动轴承
4.9两圆盘在C点(见图1)相交，在交点处的间隙不大于2mm，两圆盘相对转动时，交点处的间隙应不大于4mm。
4.10两圆盘相对于开沟器体应对称分布。两圆盘交点相对于开沟器体对称平面的对称度公差为8mm。两圆盘与开沟器体之间的间隙应不小于2mm4.11
4.12两圆盘相交处，搭接相错不大于3mm。4.13开沟器的涂漆应按NJ/Z3的规定，涂一道黑色普通耐候涂层TQ-1-B-P。5检验方法与验收规则
5.1制造厂应按本标准的规定对开沟器进行定期检查。每年不得少于一次，受检开沟器不少于5个。5.2订货单位有权按本标准的规定对开沟器按GB2828进行抽查，抽样方案和合格质量水平由供需双方协商确定。
5.3开沟器一般应安装在播种机上按GB9478进行试验5.4开沟器圆盘的平面度在平台上用高度游标尺测定。圆盘硬度用硬度计测定，在圆盘上取3～4个等距点，点间距为40～60mm，离开刃口进行测量6标志与包装
6.1在开沟器铸造零件表面上应注上零件的代号和制造厂的商标。在铸造开沟器体上铸上“前”或“后”字的标志。
6.2开沟器的包装应牢固可靠，以保证在正常装卸、运输和保管中不致损坏和丢失。6.3每个包装部分应带有产品质量合格证，其上应注明产品名称、型号、检验人员签章及日期。6.4每个包装件外部应标明：
a.制造厂名称和地址；
b.产品名称、型号和商标；
产品数量；
出厂日期。
附加说明：
本标准由中国农业机械化科学研究院提出并归口。本标准由中国农业机械化科学研究院负责起草。本标准主要起草人沈永宁、陈俊宝。中华人民共和
机械行业标准
谷物播种机
双圆盘开沟器
JB/T6274.2—92
机械电于工业部机械标准化研充所出版发行机械电子工业部机械标准化研究所印刷（北京8144信箱邮编100081）
版权专有不得翻印
开本880×1230
印张3/8
字数6，000
1993年6月第一次印刷
1993年6月第一版
印数00.001—500
定价1.20元
编号0893
