JB/T 6279.2-1992
基本信息
标准号： JB/T 6279.2-1992
中文名称：圆盘耙 技术条件
标准类别：机械行业标准(JB)
英文名称： Technical requirements for disc harrows
标准状态：已作废
发布日期：1992-06-10
实施日期：1993-07-01
作废日期：2008-01-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：2189356
标准分类号
中标分类号：农业、林业>>农、林机械与设备>>B91农机具
关联标准
出版信息
页数：7 页
标准价格：12.0 元
相关单位信息
归口单位：中国农业机械化科学研究院
发布部门：中国农业机械化科学研究院
标准简介
本标准规定了与拖拉机配的旱田圆盘耙的技术要求、检验规则、标牌、包装、贮运、保管和质量保证期。 本标准适用于与拖拉机配套的旱田圆盘耙。 JB/T 6279.2-1992 圆盘耙 技术条件 JB/T6279.2-1992 标准下载解压密码：www.bzxz.net

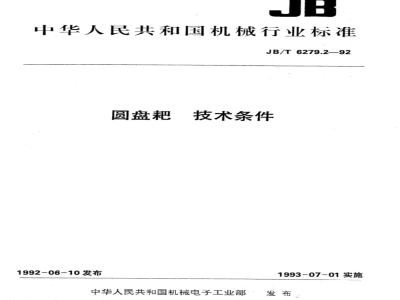

标准图片预览
标准内容
中华人民共和国机械行业标准
JB/T6279.2—92
圆盘耙
1992-06-10发布
技术条件
1993-07-01实施
中华人民共和国机械电子工业部发布
中华人民共和国机械行业标准
技术条件
圆盘粑
主题内容与适用范围
JB/T6279.2-92
本标准规定了与拖拉机配套的早田圆盘靶的技术要求、检验规则、标牌、包装、运、保管和质量保证本标准适用于与拖拉机配套的旱田圆盘粑。2引用标准
JB/T6279.1
JB/T6279.3
GB2828
GB3094
GB/T13306
JB/T5673
JB5122
JB5123
3技术要求
一般技术要求
圆盘粑基本参数
圆盘粑试验方法
逐批检查计数抽样程序及抽样表(适用于连续批的检查)优质碳素结构钢技术条件
碳素结构钢
热轧阅钢和方钢尺寸、外形、重量及允许偏差优质碳素索结构钢薄钢板和钢带优质碳素结构钢热轧厚钢板和宽钢带冷拔无缝异形钢管
普通螺纹基本牙型
直径与螺距系列(直径1~600mm)
普通螺纹：
普通螺纹基本尺寸(直径1~600mm）普通螺纹公差与配合(直径1~355mm)标牌
农林拖拉机和机具涂漆通用技术条件ZG1系列单作用柱塞式液压缸
SG1系列双作用液压缸
圆盘粑应符合本标准的要求，并按经规定程序批准的图样和技术文件制造。圆盘耙的基本参数应符合JB/T6279.1的规定。3.1.32
在作业和运输时，各种紧固件均应牢固可靠，易自动松脱的零、部件应装有防松装置。3.1.4
圆盘靶组的轴承组应优先采用滚动轴承，其结构的润滑油容量应能保证一个作业季的使用.3.1.5用手操作的零、部件，其操作表面应圆滑、无毛刺和尖锐棱角。3.2使用性能
3.2.1在壤土或粘土含水率为15%～25%，机组作业时拖拉机驱动轮(左、右)滑转率不大于20%的条件下，圆盘靶耕作质量应符合表1的规定。表中各项指标，按JB/T6279.3测定。机械电子工业部1992-06-10批准1993-07-01实施
粑深稳定性变异系数
碎土率
粑后地表标准差
粑后沟底平整度标准差
灭茬率%
牵引功率利用率
JB/T6279.2—92
注：①轻靶包含悬挂中靶(下同),主要用于靶后碎土，在已耕地上一次作业检测。耕作质量
②中耙不包括悬挂中靶(下同)，主要用于粑茬或耕后碎土，按适宜偏角在麦茬地(茬高<15cm)上一次作业检测。③重粑主要用于靶荐、粑荒或耕后碎土，按适宜偏角在麦在地(在高<15cm)上一次作业检测。3.3
产品可靠性
产品的有效度(使用可靠性)和首次故障前工作量应符合表2的规定。表2
有效度(使用可靠性)
首次故障前工作量
ha/m幅宽
使用可靠性考核全过程中，牵引(悬挂)架、机架、粑组梁、运输机构、耙片在正常作业时，不应有损坏、永久变形、卷刃或脆裂情况发生。3.3.3使用可靠性的考核作业量：18kW以下（含18kW)的小型拖拉机配套圆盘粑为每米粑幅不少于40ha;18kW以上的大、中型拖拉机配套圆盘粑为每米粑幅不少于60ha.3.3.4首次故障是指整机非主要零、部件中的首次损坏(易损件除外)，该零件损坏将影响整机正常作业。3.4耙片
靶片应采用使用性能不低于GB699、GB710和GB711中规定的65钙钢板制造，靶片应进行热处理，其硬度为38～48HRC。但同一产品品种粑片的硬度范围为7个氏硬度单粑片硬度点合格率检测步骤：
在距粑片外缘20～60mm的环形区域内，任选4点为测定基点；a.
测点区域应一次打磨好，检测中间不得再进行表面处理；耙片硬度合格率按累计硬度点合格率计算：靶片硬度点合格率=
靶片硬度合格率应大于或等于85%。硬度合格点数
×100%
硬度应检点数
3.4.3粑片刃口厚度：粑片厚度小于或等于5mm时，则刃口厚度应不大于0.8mm；粑片厚度大于5mm时，则刃口厚度应不大于1.0mm。2
3.4.4靶片刃口边缘不应有毛刺和裂纹，JB/T6279.2—92
3.4.5粑片刃口边缘残缺：粑片直径小于550(560)mm时，其深度应不大于1.5mm、长度应不大于15mm；粑片直径等于或大于550(560)mm时，其深度应不大于2.0mm、长度应不大于20mm；两处相距均应不小于150mm，在同一粑片上不应多于三处。3.4.6粑片凹面的面轮席度。用样板检验曲面时凹面与样板的局部间隙：粑片直径小于550(560)mm的间隙应不大于3mm;耙片直径等于或大于550(560)mm的间隙应不大于4.5mm。3.4.7粑片外缘平面度。耙片放在平台上检验时，刃口边缘与平台的局部间隙：耙片直径小于550(560)mm的间隙应不大于4mm;粑片直径等于或大于550(560)mm的间隙应不大于5mm。3.4.8粑片刃口周边的跳动量应符合表3规定。表3
粑片直径
450(445,460)
500(510)
550(560)
600(610)
650(660)
径向跳动wwW.bzxz.Net
端面跳动
3.4.9粑片刃口的局部皱折应不多于三处，局部皱折值按法向测量，其数值应不大于粑靶片直径的0.3%。3.4.10粑片的外圆对方孔的同轴度应不大于Φ3mm。3.4.11
粑片表面不应有裂纹。
3.4.12出厂的粑片应打印商标。商标应正确、清晰。3.5方轴
3.5.1方轴应采用不低于GB700和GB702中规定的Q275方制造。3.5.2方轴直线度应不大于1000:2，但在长230mm范围内直线度应不大于1mm。方轴头部与方轴的同轴度应不大于Φ1.5mm.螺纹部分与方轴的同轴度应不大于Φ1mm。3.5.3方轴螺纹部分应符合GB192.GB193.GB196和GB197中普通粗牙螺纹的规定，其公差带代号为6g，螺纹尾部不允许有退刀槽。3.6挂接销轴
挂接销轴应采用不低于GB699和GB702中规定的45钢制造。3.6.1
挂接销轴工作表面应热处理，硬度为3545HRC。3.6.3
挂接销轴不应有裂纹和毛刺。
3.7运输轮
运输轮轴应采用GB699和GB702中规定的45圆钢制造。运输轮轴工作表面应热处理，硬度为35～45HRC。运输轮应优先使用橡胶轮胎。
3.8液压缸
3.8.1单作用液压缸应符合JB5122的规定。3.8.2双作用液压缸应符合JB5123的规定。3.9耙架
3.9.1靶架应优先采用使用性能不低于GB3094中规定的矩形或方形钢管焊接的刚性粑架。3.9.2
耙架焊缝尺寸应符合图样要求，焊接处应牢固，焊缝不应有气孔、咬边、夹道、裂纹、木焊满等影南3
强度的缺陷存在。
JB/T6279.2-—92
3.9.3粑架焊接后应平直，其安装面平面度应不大于200:1。3.10
粑组装配后，粑片不应有松动现象。轴承应转动灵活。靶组装配调整后，靶片周边的跳动应符合表4规定。表4
粑片直径
450(445,460)
500(510)
550(560)
600(610)
650(660)
径向既动
3.10.3装缺口靶片的粑组，相邻靶片的缺口应错开安装。3.11
整机装配技术要求
整机装配检测时，各零、部件不应进行修正。3.11.1
所有紧固件必须牢固，不应有松动现象。调节机构应灵活可靠，手柄操作力应不大于150N。端面跳动
耙组偏角应可调节，其调节范围应符合JB/T6279.1中的规定，其允差为土2°刮泥板的工作边与粑片凹面的间隙应符合表5规定。表5
粑片直径
<550(560)
>550(560)
耙组应转动灵活、无卡阻。将整机支起时，转动靶组所需的力矩不大于55Nm。液压油路系统应按国家有关标准进行耐压试验，密封处应不渗漏油。牵引或半悬挂粑的橡胶运输轮，其径向跳动和端面跳动均应不大于5mm。粑的运输间隙应符合JB/T6279.1中的规定。各润滑部位应注足润滑剂。摩擦表面和螺纹部分应涂防锈油。外观要求
涂漆前应清除零、部件表面的锈层、焊渣、曝皮、粘砂、毛刺、油污和灰尘等，然后涂上防锈底漆、再涂面漆。
油漆应符合JB/T5673的要求，表面应均匀，不应有漏漆、起皮和剥落现象。不应有大于2cm*/m幅宽的漏漆和漆膜附着力不低于二处2级、一处3级，：与土壤接触的金属表面和装配后不裸露的金属表面，可只涂底漆。3.12.3
检验规则
每台圆盘粑出厂前，应经制造厂质量检验部门检验合格，并附有产品质量合格证方能出厂。圆盘粑批量生产时，每五年应按本标准全部内容进行一次型式试验JB/T6279.2—92
4.3订货单位抽验产品时，应按GB2828规定进行，抽查批和合格质量水平，由供需双方协商确定，5标牌、包装、购运、保管
5.1标牌
5.1.1在圆盘粑的明显位置应有产品标牌，其内容包括：a.制造厂名称；
b.产品型号和名称；
c.产品制造编号；
d.产品出厂日期。
5.1.2标牌应符合GB/T13306的规定。5.2包装
5.2.1圆盘耙均以部装件出厂(供、需双方另有协议规定者除外)5.2.2包装应牢固可靠，以保证运输过程不失。5.3随机附件
5.3.1技术文件
技术文件应包括以下内容：
使用说明书；
随机备件、工具表(包括供、需双方协议部分);c.
包装单；
d.产品质量合格证;
使用调查表。
5.3.2备件和工具。
5.4.1圆盘耙应贮存在通风、干燥的库房内，不应发生散失、锈蚀、变形。5.4.2运输时必须遮篷防晒、防雨。5.5保管
圆盘粑长期停止使用时，应进行一次保养、维修，清除附着废物，采取防晒、防雨、防锈措施。6质量保证期
在用户遵守制造厂提供的产品使用说明书各项规定的条件下，从用户提货之日起二年内，确因产品制造质量原因而发生损坏、不能正常作业时，制造厂负责无偿修理或更换(易损件除外)。附加说明：
本标准由中国农业机械化科学研究院提出并归口。本标准由中国农业机械化科学研究院、徐州农业机械厂和禹城机械厂负责起草。本标准主要起草人穆纬丰、周大文、刘风林。本标准自实施之日起，NJ16478《圆盘粑技术条件》作废。
中华人民共和
机械行业标准
回盘耙技术条件
JB/T6279.2—92
机械电子工业部机械标准化研究所出版发行机械电子工业部机械标准化研究所印剧（北京8144信箱邮编100081）
版权专有
不得翻印
1/16印张1/2字数10,000
开本880×1230
1993年6月第一版
1993年6月第一次印刷
印数00.001500定价1.60元
编号0900
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
