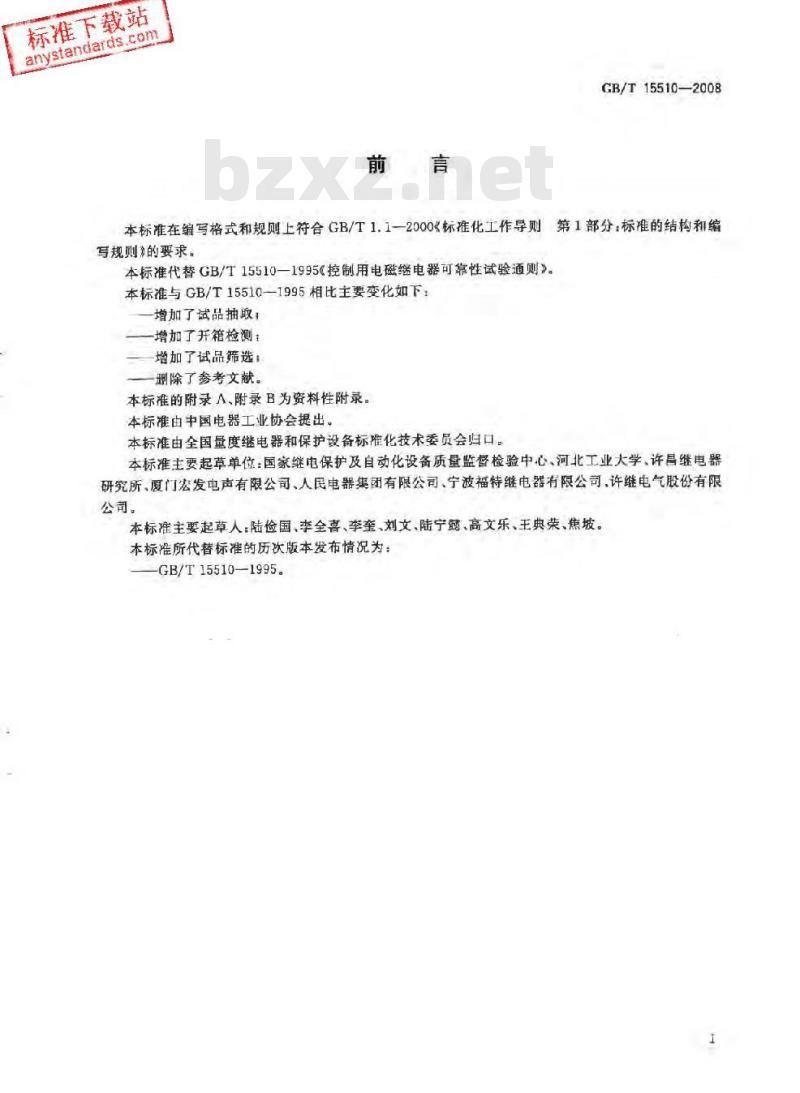

本标准在编写格式和规则上符合GB/T1.1—2000《标准化工作导则第1部分：标准的结构和编写规则》的要求。
本标准代替GB/T15510一1995<控制用电磁继电器可靠性试验通则》。本标准与GB/T15510—1995相比主要变化如下：增加了试品抽取：
一增加了开箱检测：
增加了试品筛选；
一删除了参考文献。
本标准的附录A、附录B为资料性附录。本标准由中国电器工业协会提出。本标准由全国量度继电器和保护设备标准化技术委员会归口。本标准主要起草单位：国家继电保护及自动化设备质量监督检验中心、河北工业大学、许昌继电器研究所、厦门宏发电声有限公司、人民电器集团有限公司、宁波福特继电器有限公司，许继电气股份有限公司。
本标准主要起草人：陆俭国、李全喜、李奎、刘文、陆宁懿、高文乐、王典荣、焦坡。本标准所代替标准的历次版本发布情况为：GB/T15510—1995.
标准下载站
anystandards.com
控制用电磁继电器可靠性试验通则GB/T15510-2008
本标准规定了控制用电磁继电器可靠性试验的术语及其定义和量的符号，可靠性指标，试验方法可靠性验证试验分类及试验程序，试验记录及试验报告。本标准适用于产品寿命能合理地认为是服从指数分布的产品的可靠性验证试验。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标难达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2423（系列）电工电子产品环境试验GB/T14598.5-1993电气继电器第15部分：电气继电器触点寿命试验试验设备的特性规范(idtIEC60255-15:1981)
3术语和定义，符号
3.1术语和定义
下列术语和定义适用于本标准。3,1.1
电磁继电器electromagneticrelay由电磁力产生预定响应的机电继电器。3.1.2
接触电压降contactvoltagedrop接触压降
从触点组件两引出端测得的一副闭合触点间的电压降值。3.1.3
动作时间operate time
对处于释效状态的继电器，在规定的条件下，从施加输人激励量规定值的瞬间起至继电器切换的瞬间止的时间间隔。
释放时间releasetime
对处于动作状态的继电器，在规定的条件下，从输人激励量产生规定变化（该变化将引起继电器返回）的瞬间起至继电器返回的瞬间止的时间间隔。3.1.5
输入激励量inputenergizingquantity在规定的条件下，施加于继电器、能使继电器响应的一种激励量。3.1.6
动作状态operatecondition
继电器按规定方式激励时的规定状态。1
标准下载站
anystandards.com
GB/T15510—2008
释放状态releasecondition
继电器未激励时的规定状态。
切换Loswitch
在给定的输出电路中完成预定的功能。3.1.9
返回homing
重新回到初始状态或释放状态。3.1.10
畸变因数distortion factor
非正弦周期量减去基波所得的谐波分量有效值与该非正弦量有效值之比。3.1.11
负载比dutyratio
负载因数
继电器激励时间在一个循环周期内所占的比率。3.1.12
相关失效relevantfailure
关联失效
在解释试验结果或计算可靠性待征量的数值时必须计人的失效。它不包括从属失效、误用失效以及修改设计可以消除的失效。
相关试验时间correlation testtime与试品相关失效数有关的用来验证可靠性要求或用来计算可靠性特征值的时间。3.1.14
置信度confidencelevel
产品真实失效率等于被定失效率等级的最大失效率而判为不合格的概率。3.1.15
使用方风险consumersrisk
当产品的真实失效率等于不可接收的失效率，时，产品被接收的概率。3.1.16
生产方风险producer'srisk
当产品的真实失效率等于可接收的失效率入。时，产品被拒收的概率。3.2符号
下列符号适用于本标准：
入失效率！
一规定失效率等级的最大失效率；受试产品总数（试品数）：
一试验截止时间；
U,——触点接触电压降；
U—断开触点间的电压：
U。触点电路额定电压（开路电压）1—触点电路负载电流：
标准下载站
anystandards.com
交流负载电路的功率因数；
直流负载电路的时间常数；
触点接触压降的极限值；
断开融点间电压的极限值；
累积相关试验时间；
截尾时间；
相关失效数；
截尾失效数；
合格判定数（允许失效数）；
可接收的失效率；
不可接收的失效率；
生产方风险；
使用方风险。
4可性指标
GB/T155102008
控制用电磁继电器采用失效率又作为其可靠性特征量，将失效率等级作为其可靠性指标，并按其最大失效率的数值分为四个失效率等级（亚五级、五级、六级、七级）。失效率等级的名称、符号和最大失效率见表1。
表1控制用电磁继电器失效率等级名称、符号和最大失效率失效率等级名称
亚五级
5试验方法
5.1.试验条件
5.1.1环境条件
失效率等级符号
最大失效率
1/10次
3x10-5
1x10-5
1x10--
5.1.1.1除非产品标准另有规定，试验应在GB/T2423规定的试验时的标准大气条件下进行，即；温度15℃~35℃；
相对湿度：45%~75%，
大气压力：86kPa~106kPa。
试品应在试验的标准大气条件中放置足够的时间（不少于8h），以使试品达到热平衡。5,11.2试验环境应注意避免尘和其他污染，5.1.2安装条件
a）试品应安装在正常使用位置
b）试品应安装在无显著冲击和振动的地方：试品安装面与垂直面的倾斜度应符合产品标准的规定。5.1.3试验电源条件
5.1.3.1频率为50Hz的正弦波电源，其容许偏差为：a）波形畸变因数不应大于5%：
标准下载站
anystandards.com
GB/T15510—2008
b）频率偏差不应超过±5%。
5.1.3.2直流电源可采用发电机、蓄电池电源或稳压电源，若试验中不影响产品性能时，可以采用三相全波整流电源，但其纹波分量应满足下列规定：峰值与谷值之差和直流分量之比值不大于6%。5.1,3.3试验过程中，当触点接通负载时，试验电源电压的波动相对于空载电压而言不应大于5%，5.1.4负载条件
5.1.4.1负载电源可为直流电源或交流电源，除非产品标准另有规定，推荐优先采用直流电源5.1.4.2负载可为阻性负载，感性负载，容性负载或非线性负载：除非产品标另有规定，推荐优先采用阻性负载（交流时[email protected]~1.0，直流时L/R1ms）。5.1.4.3试验时触点电路开路电压U.除非产品标准另有规定，应优先采用24V或产品标准中规定的触点最低直流额定电压值。
5.1.4.4除非产品标准另有规定，试验时触点电路负载电流I。的数值宜采用额定电流或下列值：-2类触点（触点额定电压为5V~250V，触点额定电流为0.1A~1A的触点）100mA；3类触点（触点额定电压为5V~600V触点额定电流为0.1A~100A的触点）:1000mA。5.1.5激励条件
5.1.5.1试验时，试品应以输人微励量的额定值进行激励。5.1.5.2每小时的循环次数
试验时，试品每小时的循环次数不应少于产品标准中的规定值。为缩短试验时间，在不影响试品正常动作与释放的条件下，试品每小时的循环次数可以多于产品标准中的规定值，其数值可在下列数值中选取：
6.30.120.600.1200.1800.3600.12000.18000.36000.5.1.5.3负载比（负载因数）应从下列推荐数值中选取：15%25%.33%,40%50%.60%。
-5:2试品准备
5.2.1试品抽取
试品应从在稳定的工艺条件下批量生产并经过筛选的合格产品中随机抽取。5.2.2开箱检测
试验前先对试品进行开箱检测，检查试品的零部件有无运输引起的损坏、断裂，除零部件损坏的试品，并按规定补足试品数，剔除掉的试品不计人相关失效数内。5.3试品筛选
试品应从在稳定的工艺条件下批量生产并经过筛选的合格产品中随机抽取。除非产品标准另有规定，筛选采用常温（15℃～35℃）下进行筛选，筛选条件如下：运行次数：5000次（制造厂也可与用户协商确定）；激励条件：见5.1.5；
—触点电路开路电压U.：见5.1.4.3：触点电路负载电流I见5.1.4.4
一失效判据：见5.5.1至5.5.7。5.4试品的检测
5.4. 1试验过程中检测
除非产品标准另有规定，应对试品的所有触点在试品每次循环的“接通”期的40%时间内与“断开”期的40%时间内，监测闭合触点的接触压降及断开触点间的电压。试验过程中不允许对产品进行清理和调整。
标准下载站
anystandards.cam
5.4.2试验后检测
除非产品标准另有规定，试验后应对所有未失效试品的下列项目进行测试：a）外观检查：
b）动作电压；
释放电压；
接触电阻；
绝缘电阻；
介质耐压；
动作时间；
释放时间；
回跳时间；
j）线圈电阻。
5.5失效判据
当出现下列任意一种情况时，即认为该试品失效。5.5.1团合触点的接触压降U,，超过下列极限值U：GB/T 15510-2008
a）负载电流为额定电流时，接触压降的极限值U，为触点电路开路电压U的5%或10%b）负载电流为100mA或1000mA时，接触压降的极限值U见表2。表2触点接触压降的极限值U
触点电路负载电流I./mA
触点接触压降的极限值U/V
5.5.2断开融点间的电压U.低于极限值U除非产品标准另有规定，U应为触点电路开路电压的90%。
5.5.3触点发生熔接或其他形式的粘接。5.5.4触点燃弧时间不小于0.15.5.5.5继电器线图通电时不动作。5.5.6继电器线圈断电时不返回。5.5.7试品零部件有破坏性损坏、连接导线及零部件松动。5.5.8试品在试验后检测中，任一项目的检测结果不符合产品标准的规定。5.6试验装置
应采用专用的继电器可靠性试验装置，它应满足下列要求：能实现5.4中所要求的逐次监测：a
b）当试品发生失效时，试验装置应具有自动停机、记录失效试品编号、失效发生时的循环次数及判断失效类型以及打印输出的功能：c）试验装置应具有自诊断能力。推荐采用微机控制与检测的继电器可靠性试验装置，完整的试验装置框图见GB/T14598.6-1993中图1.其控制与检测装置框图参见附录A6可常性验证试验分类及试验程序6.1可靠性验证试验的分类
6.1.1继电器的可靠性试验应在试验室内进行。6.1.2除非产品标准另有规定，继电器的可靠性验证试验推荐采用定时或定数尾试验。5
标准下载站
anystandards.com
GB/T15510—2008
6.1.3继电器的可靠性验证试验分为定级试验、维持试验与升级试验a）定级试验是指为首次确定产品的失效率等级而进行的试验，或在某一失效率等级的维持试验或升级试验失败后，对产品重新确定其失效率等级而进行的试验；维持试验是指为证明产品的失效率等级仍不低于定级试验或升级试验所确定的失效率等级b
而进行的试验：
c）升级试验是指为证明产品的失效率等级比原定的失效率等级更高而进行的试验，6.1.4定级试验和升级试验的置信度取为0.9,其试验方案见表3.维持试验的置信度取为0.6，其试验方案见表4。表3及表4的确定方法见附录B。表3定级试验和升级试验方案
失效率等级
失效率最大的维
持周期/月
6.2可靠性验证试验的程序
6.2.1定级试验
定级试验按下列程序进行：
截尾时间T./10°次
表4维持试验方案
裁尾时间T./10°次
选定失效率等级，首次定级试验一般应选失效率等级为YW或W级；a)
选定允许失效率数A。和截尾失效数r.r.=A+1)，推荐在2～5的范围内选择A不推荐选by
择A=0；
根据选定的失效率等级和A，由表3套出截尾时间T。e
选定试品的试验截止时间，应不超过产品标准中规定的电寿命次数，但不得低于10°次，dy
推荐=105次：
根据T.A及由式(1)确定试品数n：e
应注意，试品数几一般不得小于10。.(1)
f从批量生产的合格产品中随机抽取n个试品，供抽样的产品数量不应小于试品数元的10倍；g）按5,4的规定进行试验与检测；统计相关失效数及各失效试品的相关试验时间，对试验后检测出的相关失效试品，其相关试h)
验时间按试验结束时的时间计算统计累积相关试验时间工
试验结果判定：
当相关失效数，未达到截尾失效数（即A），而累积相关试验时间T达到或超过了裁居6
标准下载站
anystandards.com
GB/T15510—2008
时间工，，则判为试验合格，当累积相关试验时间丁未达到截尾时间T。而相关失效数-达到或超过了截尾失效数（即>A。），则判为试验不合格。6.2.2维持试验
定级试验合格的产品，除非产品标准另有规定，应按表4中规定的维持周期进行该等级的维持试验。维持试验按下列程序进行：a）选定充许失效数A。：
b）根据产品已试验合格的失效率等级及选定的允许失效数，由表4查出截尾时间T选定试品的试验截止时间，（同6.2.1d)）：确定试品数n（同6.2.1e))；
抽取试品（同6.2.1D和e))
按5.4的规定进行试验与检测；
统计相关失效数及各失效试品的相关试验时间（同6.2.1h)）；g
统计累积相关试验时间T：
试验结果判定（同6.2.1j))；
了）若维持试验合格，则应继续按规定的维持周期进行下一次维持试验若维持试验不合格，则应重新确定其失效率等级，重新确定失效率等级时，应将该产品从首次定级试验起的全部试验数据（包括维持试验不合格的数据）进行累计，产品的失效率等级应依据累计的相关失效数及累积的相关试验时间由表3确定。
6.2.3升级试验
定级试验合格的产品可继续进行升级试验，升级试验的数据可从定级试验和维持试验的试品进行延长试验以及为升级试验投人的试品进行试验得出。升级试验按下列程序进行：abzxz.net
选定待升级的产品失效率等级（一般比原定的等级高一级）：b）选定允许失效数A.
根据选定的失效率等级及允许失效数，由表3查出截尾时间T。；e
根据工。确定延长试验的时间以及为升级试验投人的试品数和试验时间：d
e）抽取试品（同6.2.1）：
f）按5.4的规定进行试验与检测；统计相关失效数及累积相关试验时间T；g）
试验结果判定（同6.2.1j)）
若升级试验合格，则应按规定的维持周期进行该等级的维持试验：若升级试验不合格，则应重i
新确定其失效率等级；重新确定失效率等级时，应将该产品的全部试验数据进行累计，产品的失效率等级应依据累计的相关失效数及累积的相关试验时间由表3确定。7试验记录与试验报告
7.1试验记录
应对试品建立一份试验记录，并按试品失效的先后顺序进行记录，记录内容为：a试品名称、型号、规格；
b）制造厂名称：
e）试验类型(定级试验、维持试验或升级试验)：d）试验日期和时间；
e）试验环境条件；
失效试品编号：
g）失效发生时间：
标准下载站
anystandards.com
GB/T15510-—2008
h）失效现象与分析；
i)检验人员。
7.2试验报告
试验结束后，应做出失效率等级试验通过或不通过的判定，并认真准确地填写可靠性试验报告。推荐的试验报告格式见表5，
制造单位
试验时间
试验条件
试验目的
失效率等级
试验方案
装5可靠性试验报告（验证试验）试品型号
和规格
裁尾时间/次
失效试品编号
累积相关试验时间 T
试验结论
建议采取措施
检验人员
检验负责人
检验单位
失效发生时间/次
生产日期
截尾失效数
（盖章）
入档编号：
试验地点
试品数证
试验裁至时间t./次
失效现象与分析
相关失效数
年月日
注：试验条件包括温度、湿度、触点电路、额定电压、负载性质及负载电流等，备注
标准下载站
anystandards.com
附录A
（资料性附录）
推荐的继电器可靠性试验控制与检测装置框图显示器
外存储器
通信接口
试品触点
总战接口
标租总践
模数转换
多路开关
试品线图
打印机
模数转换
功率放人
GB/T15510-2008
