JB/T 6291.1-1992
基本信息
标准号： JB/T 6291.1-1992
中文名称：活塞式输油泵总成 技术条件
标准类别：机械行业标准(JB)
英文名称： Technical requirements for piston oil pump assemblies
标准状态：已作废
发布日期：1992-06-10
实施日期：1993-07-01
作废日期：2005-04-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：1160245
标准分类号
中标分类号：机械>>活塞式内燃机与其他动力设备>>J94燃油供热系统
关联标准
出版信息
页数：6页
标准价格：12.0 元
相关单位信息
标准简介
JB/T 6291.1-1992 活塞式输油泵总成 技术条件 JB/T6291.1-1992 标准下载解压密码：www.bzxz.net

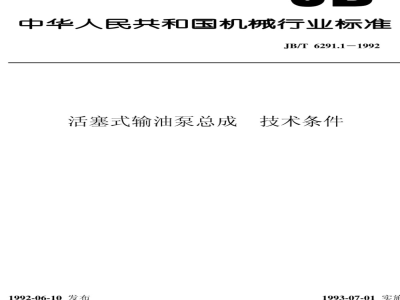

标准图片预览
标准内容
中华人民共和宝机械行业标准
JB/T 6291.1-1992
活塞式输油泵总成
1992-06-10 发布
技术条件
1993-07-01实旅
1范围
技术条件
活塞式输油泵总成
JB/T6291.1-1992
本标准规定了中、小功率柴油机活塞式输油泵总成（以下简称输油泵）的技术要求，检验规则标志、包装、运输和贮存。
本标准适用于中、小功率柴油机合成式喷油泵总成中的输油泵，对有特殊要求的输油泵，也可参照使用本标准或按协议执行。wwW.bzxz.Net
引用标准
GB2828
GB2829
ZB/TJ94022
3技术要求
逐批检查计数抽样程序及抽样表（适用于连续批的检查）周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）柴油机活塞式输油泵交货验收技术条件3.1
输油泵应按照经规定程序批准的产品图样及技术文件制造，并应符合本标准的规定。3.2将输油泵置于距油箱油面1m高处，进油管内径为8mm（大流量输油泵允许用10~12mm），进油管长度为2m，当背压为零时，以80~100次/min的速度掀动手压泵手柄，掀动50次（用10~12mm管径时100次），柴油应能从输油泵出油口流出。3.3喷油泵的标定转速时的输油泵性能要求3.3.1输油泵输出油路关闭时的最大油压不小于0.2MPa。3.3.2关闭真空表前的截止阀，然后使主轴停止转动，观察10s，真空度应不低于0.05MPa。3.3.3当输油泵置于距油箱油面高度为1m处，进出油管内径为8mm（大流量输油泵允许用1012mm），进油管长度为2m时，将输油泵的供油压力调至0.08MPa，检查输油泵的供油量，其数值应符合下表规定。
如活塞行程及喷油泵标定转速与表中所列数值不同，则可采用插值法计算输油泵的供油量。L/min
喷油泵
标定转速
注：1）4
活塞行程；2-
活塞行程mm
SZ/KF2212
双凸轮驱动（凸轮轴每转一周，活塞作2个循环）。机械电子工业部1992-06-10批准SZ/K2712
4×21)
1993-07-01实施
JB/T6291.1-1992
3.4从进油口处通入0.4MPa的压缩空气检查输油泵的密封性。3.4.1顶杆与顶杆套配合间隙处10s内不充许漏气。3.4.2输油泵本体及各密封面在10s内不充许漏气。3.5输油泵的清洁度限值按有关规定。3.6输油泵应进行15min磨合运转试验，在运转过程中输油泵各运动零件不应有任何卡滞现象（轮端必须有机油润滑），各结合面不准向外渗油。3.7输油泵铭牌标记应清晰，加工表面不得有碰伤、毛刺、锈蚀；铸件表面应光滑，不得有铸造缺陷油漆表面不得有脱落、流溢等缺陷。3.8输油泵的可靠性
3.8.1输油泵可靠性指标计算方法按附录A（补充件）。3.8.2输油泵的可靠性指标（MTBF，MTTFF，B50极限寿命）值按供需双方协议。3.9用户在遵守使用说明书的情况下，输油泵的保用期为自出厂之日起18个月或累计使用时间不走过2500h。在保用期内因制造质量不良而引起损坏，制造厂应免费给予修理或更换。检验规则
输油泵须经制造厂质量检验部门按本标准进行检验合格。4.2出厂检验项目一般为第3.2~3.4和3.7条。型式检验所有项目，对正常生产和轮翻生产的首批产品的型式检验周期确定在企业标准中。4.3
4.4出厂检验抽样规则及合格与否的判定按GB2828有关规定；型式检验抽样规则及合格与否的类定按GB2829有关规定。
4.5经销单位和配套工厂验收按ZB/TJ94022中有关规定。5标志、包装、运输和贮存
5.1每台输油泵应在明显位置标明产品型号、制造厂名或商标。5.2每台输油泵应进行防锈处理和包装。5.3包装箱外表面应标明：
a）产品名称；
b）产品型号；
c）许可证编号：
d）制造厂名：
e）装箱日期（：
年月)；
f）数量（只）：
g）包装箱外形尺寸：长×宽×高，mm；h）毛重，kg；
i）运输保护标志。
5.4每台输油泵应附有检验员签章的产品合格证及使用说明，5.5包装应充分保证输油泵在运输途中不会受到损伤和受潮5.6输油泵不得和酸、碱及其他能引起产品锈蚀的化学药品放在一起运输和保管。在正常保管情况下A1平均故障间隔时间
JB/T6291.1-1992
附录A
输油泵可靠性指标计算方法
（补充件）
指输油泵相邻两次故障之间的平均工作时间，按式（A1）或式（A2）计算MTBF=
式中：MTBF
一平均故障间隔时间，h：
可靠性试验样本数：
To——可靠性试验截尾时间，h；ra—在试验截止时间内出现故障（轻微故障除外）次数的总和；tei—第i个样本的累积工作时间，h。当r=0时，令MTBF=2nTo。
A2首次故障前平均工作时间
指产品发生首次故障时的平均工作时间，按式（A3）或式（A4）计算。MTTFF=
MTTFF=
式中：MTTFF-
首次故障前平均工作时间，h；
:+(n-r
被试验样本中，发生首次故障（轻微故障除外）的样本数：t一第i台样本发生首次故障（轻微故障除外）的累积工作时间，h；(A1)
（A2)
专—在可靠性试验截止时，或被调查样本中未发生首次故障（轻微故障除外）的第台样本的累积工作时间，h。
当r=0时，令MTTFF=2nTo。
A3Bso极限寿命
指产品在规定的使用条件下，使用到其中50%的产品达到极限状态时的工作时间。统计时，按样本达到极限状态时的实际使用小时数由小到大顺序排列：t1，12，13…1n。当n为奇数时，Bso极限寿命按式（A5）计算：Bso极限寿命=t(n+1)/2
当n为偶数时，Bso极限寿命按式（A6）计算：Bso极限寿命=[tw/2+t（n/2）+1]/2极限状态通常指输油泵主要件已损坏到无修理价值的状态。(A5)
附加说明：
JB/T6291.1-1992
本标准由机械电子工业部无锡油泵油嘴研究所提出并归口。本标准由机械电子工业部无锡油泵油嘴研究所负责起草。本标准主要参加单位为金湖输油泵厂。本标准自实施之日起，NJ338一84《柴油机活塞式输油泵技术条件》作废661
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
