本标准规定了铝合金门窗的术语和定义、分类、命名和标记、要求、试验方法、检验规则、产品标志、合格证书、使用说明书、包装、运输和贮存。本标准适用于手动启闭操作的建筑外墙和室内隔墙用窗和人行门，以及垂直屋顶窗。非手动启闭操作的墙体用门、窗以及垂直天窗可参照使用。本标准不适用于天窗、非垂直屋顶窗、卷帘门窗和转门。本标准不适用于防火门窗、逃生门窗、排烟窗、防射线屏蔽门窗等特种门窗。本标准代替GB/T 8478-2003《铝合金门》和GB/T 8479-2003《铝合金窗》。本标准与GB/T 8478-2003、GB/T 8479-2003相比主要变化如下：———将上述两项标准合为一项标准，名称为《铝合金门窗》；———修改了标准的适用范围和不适用范围；———本标准第3章术语和定义中增加了遮阳性能、主要受力杆件、主型材等术语和定义；———原标准第4章标题由“分类、规格、代号”改为本标准的“分类、命名和标记”，其中增加了按“用途”划分为外墙、内墙用的分类；按“性能区分”的分类名称改为“类型”，其中增加了“遮阳型”门窗；按“开启形式区分”的分类名称改为“品种”，其中增加了“折叠平开、平开推拉、提升推拉、折叠推拉、推拉下悬、提拉”等新的门窗开启形式；增加了产品系列；将按洞口尺寸的“规格型号”改为按门窗宽、高构造尺寸表示的“规格”，增加了产品的“命名”，修改了标记方法；———将原标准第5章“材料”的内容调整为本标准第5章“要求”中的第5.1条材料，其中增加了第5.1.7条“铝门窗组装机械联接应采用不锈钢紧固件。不应使用铝及铝合金抽芯铆钉做门窗受力联接用紧固件”的要求；———原标准第6.1条外观改为本标准第5.2条外观，其中增加了门窗框扇铝合金型材及玻璃表面的外观要求；———原标准第6.2条尺寸偏差改为本标准第5.3尺寸，其中增加了单樘门窗和组合门窗的尺寸规格要求；———原标准第6.2条尺寸偏差中表４ 尺寸允许偏差内容调整到本标准表7门窗及装配尺寸偏差中，其中：门窗宽、高及其对边尺寸之差的尺寸范围由“≤2000 和＞2000”两档范围，改为“＜2000、≥2000至＜3500、≥3500”的三档范围；取消了门、窗框对角线尺寸之差；将门和窗宽、高及其对边尺寸之差两项合并统一要求并适当调整；将“同一平面高低差”名称改为“框、扇杆件接缝高低差”，并按相同截面型材和不同截面型材两档允许偏差分别要求为0.3和0.5；将“装配间隙”名称改为“框、扇杆件接缝装配间隙”，其允许偏差要求由0.2调整为0.3；———原标准第6.3条玻璃与槽口配合中的表5、表6取消，由本标准5.3.2.2条“玻璃镶嵌构造尺寸应符合JGJ113规定的玻璃最小安装尺寸要求”取代；———GB/T 8478-2003第6.3ｃ)项“隐框窗玻璃装配要求”内容，由本标准第5.3.2.3条“隐框窗玻璃结构粘结装配尺寸”取代，其中增加了“每个开启窗扇下梃处宜设置两个承受玻璃重力的铝合金或不锈钢托条”的要求；———本标准抗风压性能要求修改了原标准门窗主要受力杆件相对面法线挠度要求，由“支承单层、夹层玻璃L／120、支承中空玻璃L／180，且其最大值不应超过15mm”，分别修改为“L／100、L／150和20mm”；———本标准空气声隔声性能由原标准犚ｗ 单一指标值，修改为“外门、外窗以“计权隔声量和交通噪声频谱修正量之和(Rw＋Ctr)”作为分级指标；内门、内窗以“计权隔声量和粉红噪声频谱修正量之和(Rw＋C)”作为分级指标；———本标准第5.6.6条增加了门窗遮阳性能，以遮阳系数SC为指标和分级； GB/T 8478-2008 铝合金门窗 GB/T8478-2008 标准下载解压密码：www.bzxz.net

ICS91.060.50
中华人民共和国国家标准
GB/T8478—2008
代替GB/T8478—2003，GB/T8479—2003铝合金门窗設
Aluminiumwindowsanddoors
2008-08-07发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施
规范性引用文件
术语和定义
分类、命名和标记.
试验方法
检验规则.
8产品标志、合格证书、使用说明书：9包装、运输、贮存
附录A（资料性附录）
常用材料标准
附录B（资料性附录）铝合金门窗型式检验典型试件立面形式及规格附录C（资料性附录）铝合金门窗产品使用说明书的主要内容参考文献
GB/T8478-—2008
GB/T8478—2008
本标准主要参考JISA4702—2000《门》、JISA4706—2000《窗》，还参考了EN14351-1：2006《门窗产品标准性能特征第1部分无防火和/或防漏烟特征的窗和外人行门》、ANSI/AAMA/NWWDA101/I.S.2-97《铝合金、聚氯乙烯(PVC)塑料和木窗及玻璃门的推荐性规范》。本标准代替GB/T8478—2003《铝合金门》和GB/T8479—2003《铝合金窗》。本标准与GB/T8478-2003、GB/T8479-2003相比主要变化如下：将上述两项标准合为一项标准，名称为《铝合金门窗》；修改了标准的适用范围和不适用范围；-本标准第3章术语和定义中增加了遮阳性能、主要受力杆件、主型材等术语和定义；原标准第4章标题由“分类、规格、代号”改为本标准的“分类、命名和标记”，其中增加了按“用途”划分为外墙、内墙用的分类；按“性能区分”的分类名称改为“类型”，其中增加了“遮阳型”门窗；按“开启形式区分”的分类名称改为“品种”，其中增加了“折叠平开、平开推拉、提升推拉、折叠推拉、推拉下悬、提拉”等新的门窗开启形式；增加了产品系列；将按洞口尺寸的“规格型号”改为按门窗宽、高构造尺寸表示的“规格”，增加了产品的“命名”，修改了标记方法；将原标准第5章“材料”的内容调整为本标准第5章“要求”中的第5.1条材料，其中增加了第5.1.7条“铝门窗组装机械联接应采用不锈钢紧固件。不应使用铝及铝合金抽芯铆钉做门窗受力联接用紧固件”的要求；
原标准第6.1条外观改为本标准第5.2条外观，其中增加了门窗框扇铝合金型材及玻璃表面的外观要求；
原标准第6.2条尺寸偏差改为本标准第5.3尺寸，其中增加了单门窗和组合门窗的尺寸规格要求；
原标准第6.2条尺寸偏差中表4尺寸允许偏差内容调整到本标准表7门窗及装配尺寸偏差中，其中：门窗宽、高及其对边尺寸之差的尺寸范围由“2000和>2000”两档范围，改为“<2000、≥2000至<3500、≥3500”的三档范围；取消了门、窗框对角线尺寸之差；将门和窗宽、高及其对边尺寸之差两项合并统-一要求并适当调整；将“同一平面高低差”名称改为“框、扇杆件接缝高低差”，并按相同截面型材和不同截面型材两档允许偏差分别要求为0.3和0.5；将“装配间隙”名称改为“框、扇杆件接缝装配间隙”，其允许偏差要求由0.2调整为0.3；原标准第6.3条玻璃与槽口配合中的表5、表6取消，由本标准第5.3.2.2条“玻璃镶嵌构造尺寸应符合JGJ113规定的玻璃最小安装尺寸要求”取代；-GB/T8479—2003第6.3c)项“隐框窗玻璃装配要求”内容，由本标准第5.3.2.3条“隐框窗玻璃结构粘结装配尺寸”取代，其中增加了“每个开启窗扇下挺处宜设置两个承受玻璃重力的铝合金或不锈钢托条”的要求；
一本标准抗风压性能要求修改了原标准门窗主要受力杆件相对面法线挠度要求，由“支承单层、夹层玻璃L/120、支承中空玻璃L/180，且其最大值不应超过15mm”，分别修改为“L/100、L/150和20mm”；
本标准空气声隔声性能由原标准R，单一指标值，修改为“外门、外窗以“计权隔声量和交通噪声频谱修正量之和(R.十C）”作为分级指标；内门、内窗以“计权隔声量和粉红噪声频谱修正量之和(R，十C）”作为分级指标；一本标准第5.6.6条增加了门窗遮阳性能，以遮阳系数SC为指标和分级；GB/T8478—2008

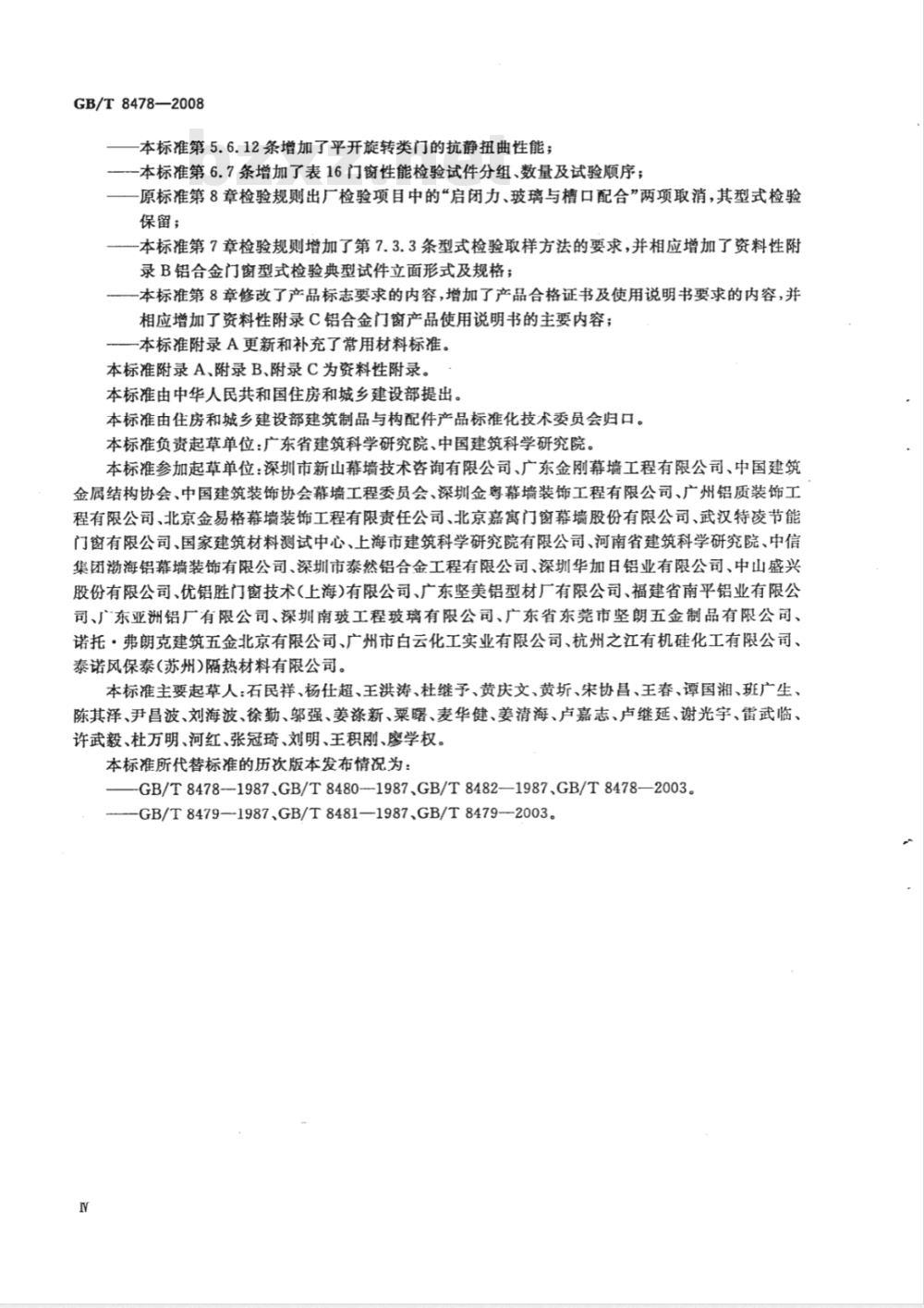

一本标准第5.6.12条增加了平开旋转类门的抗静扭曲性能；一本标准第6.7条增加了表16门窗性能检验试件分组、数量及试验顺序；原标准第8章检验规则出厂检验项目中的“启闭力、玻璃与槽口配合”两项取消，其型式检验保留；
本标准第7章检验规则增加了第7.3.3条型式检验取样方法的要求，并相应增加了资料性附录B铝合金门窗型式检验典型试件立面形式及规格；-本标准第8章修改了产品标志要求的内容，增加了产品合格证书及使用说明书要求的内容，并相应增加了资料性附录C铝合金门窗产品使用说明书的主要内容；本标准附录A更新和补充了常用材料标准。本棕准附录A、附录B、附录C为资料性附录。本标准由中华人民共和国住房和城乡建设部提出。本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。本标准负责起草单位：广东省建筑科学研究院、中国建筑科学研究院。本标准参加起草单位：深圳市新山幕墙技术咨询有限公司、广东金刚幕墙工程有限公司、中国建筑金属结构协会、中国建筑装饰协会幕墙工程委员会、深圳金粤幕墙装饰工程有限公司、广州铝质装饰工程有限公司、北京金易格幕墙装饰工程有限责任公司、北京嘉寓门窗幕墙股份有限公司、武汉特凌节能门窗有限公司、国家建筑材料测试中心、上海市建筑科学研究院有限公司、河南省建筑科学研究院、中信集团渤海铝幕墙装饰有限公司、深圳市泰然铝合金工程有限公司、深圳华加日铝业有限公司、中山盛兴股份有限公司、优铝胜门窗技术（上海)有限公司、广东坚美铝型材厂有限公司、福建省南平铝业有限公司、广东亚洲铝厂有限公司、深圳南玻工程玻璃有限公司、广东省东莞市坚朗五金制品有限公司、诺托·弗朗克建筑五金北京有限公司、广州市白云化工实业有限公司、杭州之江有机硅化工有限公司、泰诺风保泰(苏州)隔热材料有限公司。本标准主要起草人：石民祥、杨仕超、王洪涛、杜继予、黄庆文、黄圻、宋协昌、王春、谭国湘、班广生、陈其泽、尹昌波、刘海波、徐勤、邬强、姜涤新、粟曙、麦华健、姜清海、卢嘉志、卢继延、谢光宇、雷武临、许武毅、杜万明、河红、张冠琦、刘明、王积刚、廖学权。本标准所代替标准的历次版本发布情况为：-GB/T8478-—1987、GB/T8480--1987、GB/T8482—1987、GB/T8478—2003。-GB/T8479—1987、GB/T8481—1987、GB/T8479-2003。IY

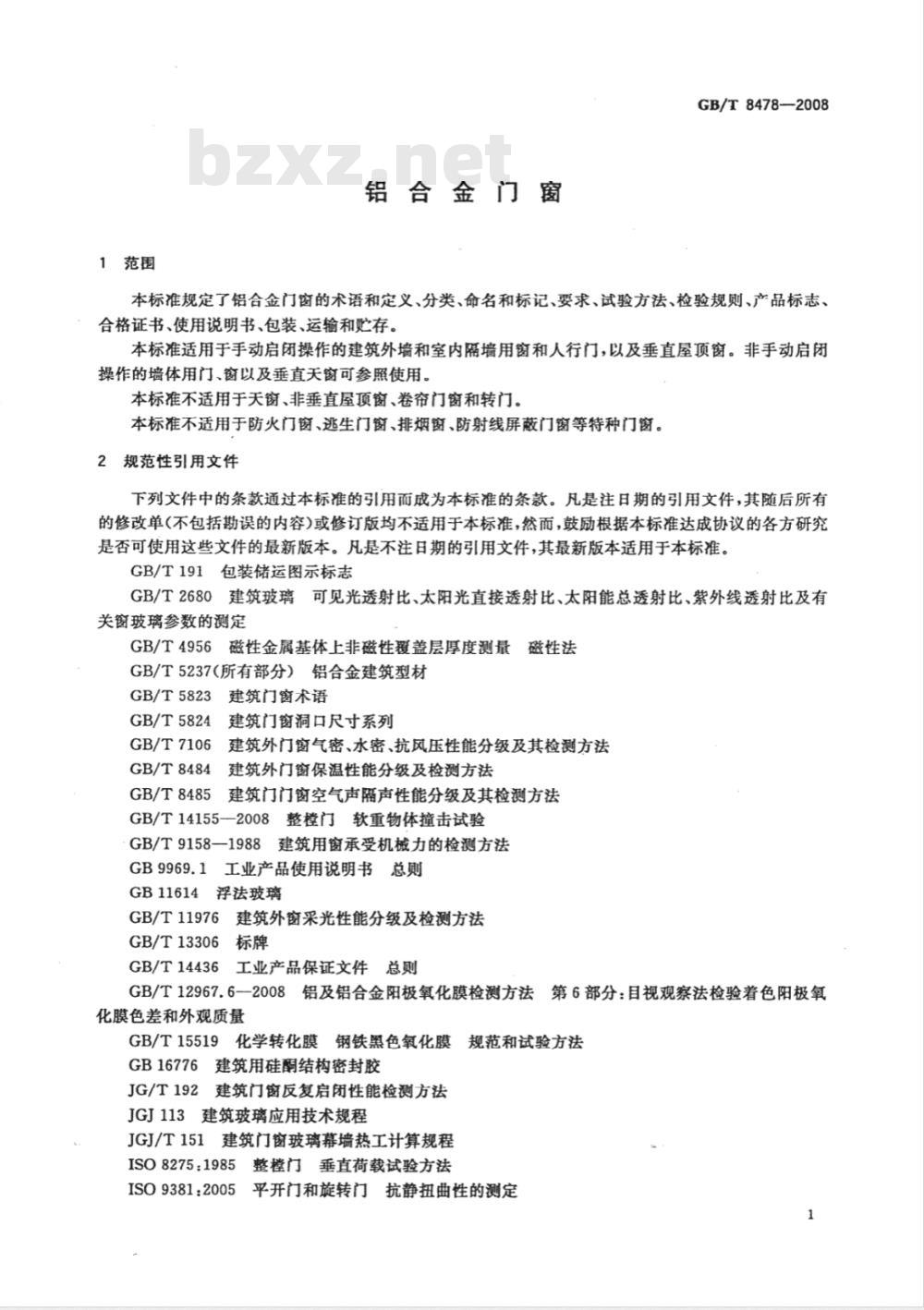

1范围
铝合金门窗
GB/T8478-—2008
本标准规定了铝合金门窗的术语和定义、分类、命名和标记、要求、试验方法、检验规则、产品标志、合格证书、使用说明书、包装、运输和贮存。本标准适用于手动启闭操作的建筑外墙和室内隔墙用窗和人行门，以及垂直屋顶窗。非手动启闭操作的墙体用门、窗以及垂直天窗可参照使用。本标准不适用于天窗、非垂直屋顶窗、卷帘门窗和转门。本标准不适用于防火门窗、逃生门窗、排烟窗、防射线屏蔽门窗等特种门窗。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志
GB/T2680建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定
GB/T4956磁性金属基体上非磁性覆盖层厚度测量磁性法
GB/T5237（所有部分）铝合金建筑型材GB/T5823建筑门窗术语
GB/T5824
GB/T7106
GB/T8484
GB/T8485
建筑门窗洞口尺寸系列
建筑外门窗气密、水密、抗风压性能分级及其检测方法建筑外门窗保温性能分级及检测方法建筑门门窗空气声隔声性能分级及其检测方法GB/T14155—2008整门软重物体撞击试验GB/T9158—1988建筑用窗承受机械力的检测方法GB9969.1
工业产品使用说明书总则
浮法玻璃
GB11614
GB/T119763
建筑外窗采光性能分级及检测方法GB/T13306
GB/T14436工业产品保证文件总则GB/T12967.6—2008铝及铝合金阳极氧化膜检测方法第6部分：目视观察法检验着色阳极氧化膜色差和外观质量
GB/T155191
化学转化膜钢铁黑色氧化膜规范和试验方法GB16776建筑用硅酮结构密封胶
JG/T192建筑门窗反复启闭性能检测方法JGJ113建筑玻璃应用技术规程
JGJ/T151建筑门窗玻璃幕墙热工计算规程整槿门垂直荷载试验方法
ISO8275:1985
ISO9381:2005下载标准就来标准下载网
平开门和旋转门抗静扭曲性的测定GB/T8478—2008
3术语和定义
GB/T5823、GB/T5824确立的以及下列术语和定义适用于本标准。3.1
铝合金门窗aluminiumwindowsanddoors采用铝合金建筑型材制作框、扇杆件结构的门、窗的总称。3.2
遮阳性能solarshadingproperty门窗在夏季阻隔太阳辐射热的能力。遮阳性能用遮阳系数SC表示。3.3
遮阳系数shadingcoefficientofwindowSC
在给定条件下，太阳辐射透过外门、窗所形成的室内得热量与相同条件下透过相同面积的3mm厚透明玻璃所形成的太阳辐射得热量之比。注：给定条件是指玻璃太阳光光谱测试条件和整橙门窗遮阳系数的计算条件。3.4
主要受力杆件majorload-bearingframemember门窗立面内承受并传递门窗自身重力及水平风荷载等作用力的中横框、中竖框、扇挺等主型材，以及组合门窗拼槿框型材。
主型材majorprofiles
组成门窗框、扇杆件系统的基本构架，在其上装配开启扇或玻璃、辅型材、附件的门窗框和扇挺型材，以及组合门窗拼框型材。
辅型材
supplementalprofile
门窗框、扇杆件系统中，镶嵌或固定于主型材杆件上，起到传力或某种功能作用的附加型材（如玻璃压条、披水条等)。
型材截面主要受力部位majorload-bearingpartsofprofilecrosssection门窗型材横截面中承受垂直和水平方向荷载作用力的腹板、翼缘及固定其他杆件、零配件的连接受力部位。
注：型材截面主要受力部位为GB/T5237.1中规定的A和B两类壁厚。3.8
门窗附件fittingsforwindowsanddoors门窗组装用的配件和零件。
双金属腐蚀
bimetalliccorrosion
由不同金属构成电极而形成的电偶腐蚀。[GB/T10123—2001，定义3.14]
验证verification
通过提供客观证据对规定要求已得到满足的认定。[GB/T19000-2000，定义3.8.4］2
4分类、命名和标记
4.1分类和代号
4.1.1用途
门、窗按外围护和内围护用，划分为两类：a）外墙用，代号为W；
b）内墙用，代号为N。
门、窗按使用功能划分的类型和代号及其相应性能项目分别见表1、表2。表1门的功能类型和代号
性能项目
抗风压性能(Ps）
水密性能（AP)
气密性能（q）
空气声隔声性能
(R.+Cu;R,+C)
保温性能（K)
遮阳性能(SC)
启闭力
反复启闭性能
耐撞击性能：
抗垂直荷载性能
抗静扭曲性能·
普通型
注1：为必需性能；O为选择性能，内门
隔声型
注2：地弹簧门不要求气密、水密、抗风压、隔声、保温性能。内门
a耐撞击、抗垂直荷载和抗静扭曲性能为平开旋转类门必需性能。表2窗的功能类别和代号
性能项目
抗风压性能(Ps）
水密性能(AP)
气密性能(q,/q,）
空气声隔声性能
(R.+Ca/R.+C)
保温性能（K）
普通型
隔声型
保温型
GB/T8478—2008
遮阳型
保温型
遮阳型
GB/T8478—2008
性能项目
遮阳性能(SC)
采光性能(T.）
启闭力
反复启闭性能
普通型
注：O为必需性能;O为选择性能
表2(续)
隔声型
按开启形式划分门、窗品种与代号，并分别符合表3、表4的要求。表3门的开启形式品种与代号
平开旋转类
开启形式
开启类别
开启形式
开启类别
开启形式
(合页)平开项
地弹赞平开
(合页)平开
滑轴平开
(水平)推拉
4.1.4产品系列
平开下悬
(水平)推拉
推拉平移类
提升推拉
窗的开启形式品种与代号
平开旋转类
提升推拉
推拉平移类
平开推拉
以门、窗框在洞口深度方向的设计尺寸一中悬
推拉下悬
保温型
推拉下悬
滑轴上悬
遮阳型
折叠类
折叠平开
平开下悬
折叠推拉
折叠类
折叠推拉
-门、窗框厚度构造尺寸(代号为C2，单位为毫米)划分。门、窗框厚度构造尺寸符合1/10M(10mm)的建筑分模数数列值的为基本系列；基本系列中按5mm进级插人的数值为辅助系列，门、窗框厚度构造尺寸小于某一基本系列或辅助系列值时，按小于该系列值的前一级标示其产品系列。（如门、窗框厚度构造尺寸为72mm时，其产品系列为70系列；门、窗框厚度构造尺寸为69mm时，其产品系列为65系列）
4.1.5规格
以门窗宽、高的设计尺寸-门、窗的宽度构造尺寸（B,)和高度构造尺寸(A)的千、百、十位数字，前后顺序排列的六位数字表示。例如，门窗的Bz、A2分别为1150mm和1450mm时，其尺寸规格型号为115145。
4.2命名和标记
4.2.1命名方法
按门窗用途(可省略）、功能、系列、品种、产品简称(铝合金门，代号LM；铝合金窗，代号LC)的顺序命名。
4.2.2标记方法
按产品的简称、命名代号一
一尺寸规格型号、物理性能符号与等级或指标值(抗风压性能P3一水密GB/T8478—2008
性能AP-气密性能q,/q2--空气声隔声性能R,Cu/RC一保温性能K--遮阳性能SC采光性能T.)、标准代号的顺序进行标记。
4.2.3命名与标记示例
示例1：命名-(外墙用)普通型50系列平开铝合金窗，该产品规格型号为115145，抗风压性能5级，水密性能3级，气密性能7级，其标记为：
铝合金窗WPT50PLC-115145(P:5-△P3-9,7)GB/T8478-2008。示例2：命名——(外墙用)保温型65系列平开铝合金门，该产品规格型号085205，抗风压性能6级，水密性能5级，气密性能8级，其标记为：
铝合金门WBW65PLM-085205(P;6-△P5—9,8）GB/T8478-2008。示例3：命名
记为：
一（内墙用)隔声型80系列提升推拉铝合金门，该产品规格型号175205，隔声性能4级的产品，其标铝合金门NGS80STLM-175205(R，+C4)GB/T8478-2008。示例4：命名-—(外墙用)遮阳型50系列滑轴平开铝合金窗，该产品规格型号115145，抗风压性能6级，水密性能4级，气密性能7级，遮阳性能SC值为0.5的产品，其标记为：铝合金窗WZY50HZPLC-115145(P,6-△P4-q,7-SC0.5)GB/T8478—20085要求
5.1材料
5.1.1一般要求
铝合金门窗所用材料及附件应符合有关标准的规定，常用材料标准参见附录A。也可采用不低于附录A标准要求的性能和质量的其他材料。不同金属材料接触面应采取防止双金属腐蚀的措施。5.1.2铝合金型材
5.1.2.1基材壁厚及尺寸偏差
5.1.2.1.1外门窗框、扇、拼框等主要受力杆件所用主型材壁厚应经设计计算或试验确定。主型材截面主要受力部位基材最小实测壁厚，外门不应低于2.0mm；外窗不应低于1.4mm。5.1.2.1.2有装配关系的型材，尺寸偏差应选用GB/T5237.1规定的高精级或超高精级。5.1.2.2表面处理
铝合金型材表面处理层厚度要求应符合表5的规定。表5铝合金型材表面处理层厚度要求阳极氧化
表面处理层厚度
5.1.3钢材
阳极氧化加电解着色
阳极氧化加有机着色
膜厚级别
电泳涂漆
膜厚级别
(有光或哑光
透明漆）
(有光或哑光
有色漆）
粉末喷涂
装饰面上涂层
最小局部厚度
氟碳漆喷涂
装饰面平均膜厚
≥30(二涂)
≥40(三涂）
铝合金门窗所用钢材宜采用奥氏体不锈钢材料。采用其他黑色金属材料，应根据使用需要，采取热浸镀锌、锌电镀、黑色氧化、防锈涂料等防腐处理。5.1.4玻璃
铝门窗玻璃应采用符合GB11614规定的建筑级浮法玻璃或以其为原片的各种加工玻璃。玻璃的品种、厚度和最大许用面积应符合JGJ113有关规定。5.1.5密封及弹性材料
铝门窗玻璃镶嵌、杆件连接及附件装配所用密封胶应与所接触的各种材料相容，并与所需粘接的基5
GB/T84782008
材粘接。隐框窗用的硅酮结构密封胶应具有与所接触的各种材料、附件相容性，与所需粘接基材的粘结性。
玻璃支承块、定位块等弹性材料应符合JGJ113中玻璃安装材料的有关规定。5.1.6五金配件
铝门窗框扇连接、锁固用功能性五金配件应满足整门窗承载能力的要求，其反复启闭性能应满足门窗反复启闭性能要求。
5.1.7紧固件
铝门窗组装机械联接应采用不锈钢紧固件。不应使用铝及铝合金抽芯铆钉做门窗受力联接用紧固件。
5.2外观
5.2.1产品表面不应有铝屑、毛刺、油污或其他污迹；密封胶缝应连续、平滑，连接处不应有外溢的胶粘剂；密封胶条应安装到位，四角应镶嵌可靠，不应有脱开的现象。5.2.2门窗框扇铝合金型材表面没有明显的色差、凹凸不平、划伤、擦伤、碰伤等缺陷。在一个玻璃分格内，铝合金型材表面擦伤、划伤应符合表6的规定。表6门窗框扇铝合金型材表面擦伤、划伤要求项目
擦伤、划伤深度
擦伤总面积，mm2
划伤总长度，mm
擦伤和划伤处数
室外侧
≤500
室内侧
不大于表面处理层厚度
≤300
≤100
5.2.3铝合金型材表面在许可范围内的擦伤和划伤，可采用相应的方法进行修补，修补后应与原涂层的颜色和光泽基本一致。
5.2.4玻璃表面应无明显色差、划痕和擦伤。5.3尺寸
5.3.1规格
5.3.1.1单槿门窗
单橙门、窗的宽、高尺寸规格，应根据门、窗洞口宽、高标志尺寸或构造尺寸，按照实际应用的门、窗洞口装饰面材料厚度、附框和安装缝隙尺寸确定。应优先设计采用基本门窗。5.3.1.2组合门窗
由两或两以上的单门、窗采用拼框连接组合的门、窗，其宽、高构造尺寸应与GB/T5824规定的洞口宽、高标志尺寸相协调。5.3.2门窗及装配尺寸
5.3.2.1门窗及框扇装配尺寸偏差门窗尺寸及形状允许偏差和框扇组装尺寸偏差应符合表7的规定。表7门窗及装配尺寸偏差
门窗宽度、高度构造内侧尺寸
尺寸范围
<2 000
≥2 000 <3 500
≥3500
允许偏差
单位为旁米
门窗宽度、高度构造内侧尺寸
对边尺寸之差
门窗框与扇搭接宽度
框、扇杆件接缝高低差
框、扇杆件装配间隙
5.3.2.2玻璃镶嵌构造尺寸
表7(续)
尺寸范围
≥2 000
≥3500
相同截面型材
不同截面型材
GB/T8478—2008
单位为毫米
允许偏差
门窗框、扇玻璃镶嵌构造尺寸应符合JGJ113规定的玻璃最小安装尺寸要求。5.3.2.3隐框窗玻璃结构粘接装配尺寸隐框窗扇挺与硅酮结构密封胶的粘结宽度、厚度应符合设计要求。每个开启窗扇下挺处宜设暨两个承受玻璃重力的铝合金或不锈钢托条，其厚度不应小于2mm，长度不应小于50mm。5.4装配质量
5.4.1门窗框、扇杆件连接牢固，装配间隙应进行有效的密封，紧固件就位平正，并进行密封处理。5.4.2门窗附件安装牢固，开启扇五金配件运转灵活，无卡滞。紧固件就位平正，并进行密封处理。5.5构造
5.5.1门窗框、扇杆件的连接构造可靠，人接触的部位应平整，具有使用的安全性、5.5.2门窗附件的安装连接构造可靠，并具有更换和维修的方便性。长期承受荷载和门窗反复启闭作用的五金配件，其本身构造应便于其易损零件的更换。5.6性能
5.6.1抗风压性能
5.6.1.1性能分级
外门窗的抗风压性能分级及指标值P，应符合表8的规定。表8外门窗抗风压性能分级
分级指标值
注：第9级应在分级后同时注明具体检测压力差值。5.6.1.2性能要求
3.0≤P：
3.5≤P：
单位为千帕
外门窗在各性能分级指标值风压作用下，主要受力杆件相对（面法线)挠度应符合表9的规定；风压作用后，门窗不应出现使用功能障碍和损坏表9门窗主要受力杆件相对面法线挠度要求支承玻璃种类
相对揽度
相对挠度最大值
注：L为主要受力杆件的支承跨距。单层玻璃、夹层玻璃
中空玻璃
单位为毫米
