ＧＢ／Ｔ１３７７３《纺织品 织物及其制品的接缝拉伸性能》包括２个部分，本部分为ＧＢ／Ｔ１３７７３的第２部分。GB/T 13773的本部分规定了采用抓样法对接缝的缝合处施加垂直方向的力，测定其接缝承受最大力的方法。本部分适用于机织物及其制品，也适用于其它技术生产的织物。不适用于弹性机织织物，土工合成材料，非织造布，涂层织物，玻璃纤维织物以及碳纤维和聚烯烃扁丝生产的织物。接缝织物根据产品要求或有关各方的同意，可以从缝合制品中获得，也可以用织物样品制备。本方法仅适用于直线接缝，不适用于较大弯曲的接缝。 本部分代替ＧＢ／Ｔ１３７７３—１９９２方法Ａ。本部分与ＧＢ／Ｔ１３７７３—１９９２的技术性差异如下：１．由原来一个独立的标准调整为包括２个部分的系列标准，第１部分是原标准的Ｂ 法，第２部分是原标准的Ａ 法；标准名称也作了相应修改；２．范围增加了不适用的产品；３．规范性引用文件中增加了拉伸试验仪的相关标准，取消了部分标准的引用；４．第３章术语增加了ＣＲＥ 拉伸试验仪、抓样试验和隔距长度，删除了缝迹密度、接缝和接缝效率；５．删除了ＣＲＴ 强力试验机，对ＣＲＥ 拉伸试验仪提出了具体的要求；６．删除了缝纫参数的相关条款，改为协议确定；７．取消了预加张力夹持试样；８．拉伸速度由３００ｍｍ／ｍｉｎ改为５０ｍｍ／ｍｉｎ；９．隔距长度由７５ｍｍ 改为１００ｍｍ；１０．增加了样品和试样的示意图；１１．取消了测定和计算接缝效率的相关条款。 GB/T 13773.2-2008 纺织品 织物及其制品的接缝拉伸性能 第2部分：抓样法接缝强力的测定 GB/T13773.2-2008 标准下载解压密码：www.bzxz.net

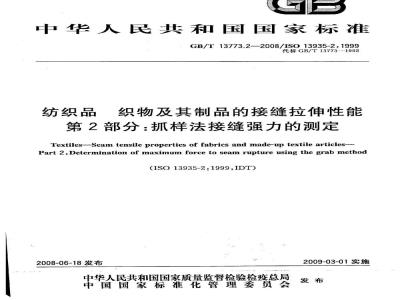

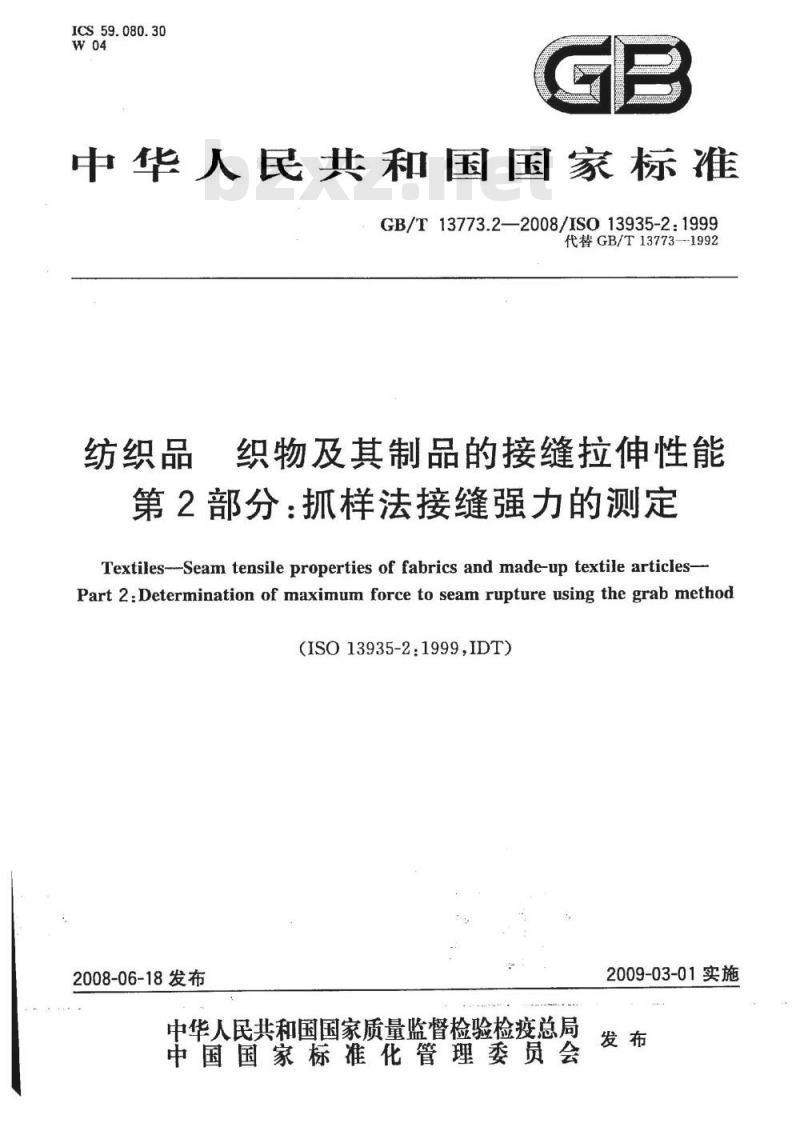

ICS59.080.30
中华人民共和国国家标准
GB/T 13773.2—2008/ISO13935-2:1999代替GB/T13773—1992
纺织品
织物及其制品的接缝拉伸性能
第2部分：抓样法接缝强力的测定Textiles--Seam tensile properties of fabrics and made-up textile articles-Part 2:Determination of maximum force to seam rupture using the grab method（ISO13935-2:1999,IDT)
2008-06-18发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-03-01实施

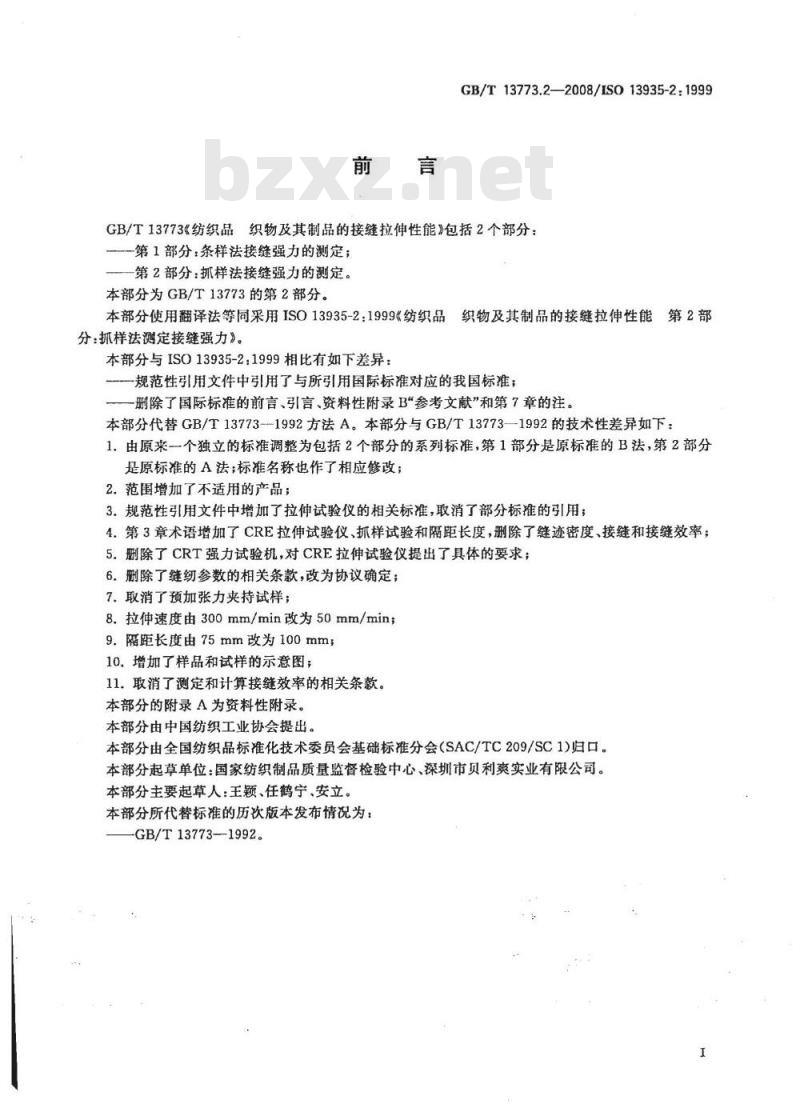

GB/T13773.2—2008/ISO13935-2:1999GB/T13773《纺织品织物及其制品的接缝拉伸性能》包括2个部分：第1部分：条样法接缝强力的测定；第2部分：抓样法接缝强力的测定。本部分为GB/T13773的第2部分。本部分使用翻译法等同采用ISO13935-2：1999《纺织品织物及其制品的接缝拉伸性能第2部分：抓样法测定接缝强力》。
本部分与ISO13935-2：1999相比有如下差异：-规范性引用文件中引用了与所引用国际标准对应的我国标准；删除了国际标准的前言、引言、资料性附录B“参考文献”和第7章的注。本部分代替GB/T13773--1992方法A。本部分与GB/T13773—1992的技术性差异如下：1.由原来一个独立的标准调整为包括2个部分的系列标准，第1部分是原标准的B法，第2部分是原标准的A法：标准名称也作了相应修改；2.范围增加了不适用的产品；
3.规范性引用文件中增加了拉伸试验仪的相关标准，取消了部分标准的引用；4.第3章术语增加了CRE拉伸试验仪、抓样试验和隔距长度，删除了缝迹密度、接缝和接缝效率；5.删除了CRT强力试验机，对CRE拉伸试验仪提出了具体的要求；6.删除了缝纫参数的相关条款，改为协议确定；7.取消了预加张力夹持试样；免费标准下载网bzxz
8.拉伸速度由300mm/min改为50mm/min9.隔距长度由75mm改为100mm
10.增加了样品和试样的示意图；11.取消了测定和计算接缝效率的相关条款。本部分的附录A为资料性附录。
本部分由中国纺织工业协会提出。本部分由全国纺织品标准化技术委员会基础标准分会（SAC/TC209/SC1)归口。本部分起草单位：国家纺织制品质量监督检验中心、深圳市贝利爽实业有限公司。本部分主要起草人：王颖、任鹤宁、安立。本部分所代替标准的历次版本发布情况为：GB/T13773—1992。

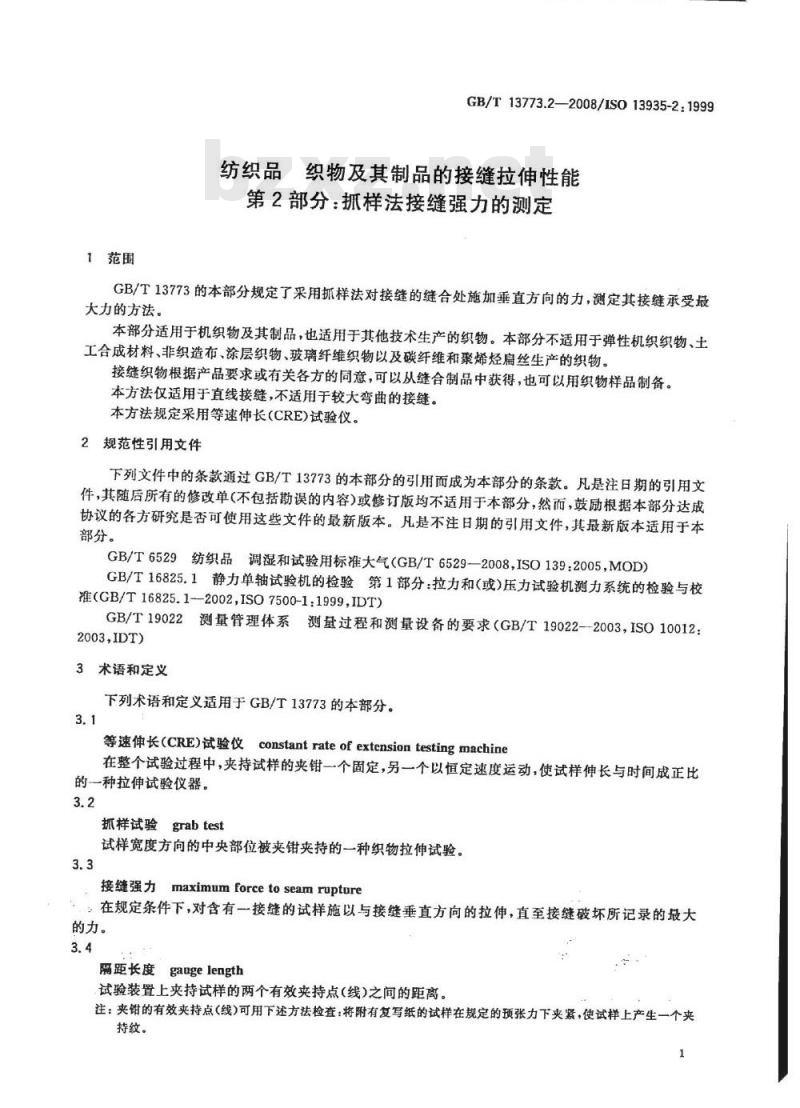

1范围
GB/T13773.2—2008/ISO13935-2:1999纺织品织物及其制品的接缝拉伸性能第2部分：抓样法接缝强力的测定GB/T13773的本部分规定了采用抓样法对接缝的缝合处施加垂直方向的力，测定其接缝承受最大力的方法。
本部分适用于机织物及其制品，也适用于其他技术生产的织物。本部分不适用于弹性机织织物、土工合成材料、非织造布、涂层织物、玻璃纤维织物以及碳纤维和聚烯烃扁丝生产的织物。接缝织物根据产品要求或有关各方的同意，可以从缝合制品中获得，也可以用织物样品制备。本方法仅适用于直线接缝，不适用于较大弯曲的接缝。本方法规定采用等速伸长(CRE)试验仪。2规范性引用文件
下列文件中的条款通过GB/T13773的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T6529纺织品调湿和试验用标准大气（GB/T6529—2008，ISO139：2005，MOD）GB/T16825.1静力单轴试验机的检验第1部分：拉力和（或)压力试验机测力系统的检验与校准(GB/T16825.1——2002,ISO7500-1：1999,IDT)GB/T19022测量管理体系测量过程和测量设备的要求（GB/T19022—2003，ISO10012：2003,IDT)
3术语和定义
下列术语和定义适用于GB/T13773的本部分。等速伸长（CRE）试验仪constantrate of extensiontestingmachine在整个试验过程中，夹持试样的夹钳一个固定，另一个以恒定速度运动，使试样伸长与时间成正比的一种拉伸试验仪器。
抓样试验grabtest
试样宽度方向的中央部位被夹钳夹持的一种织物拉伸试验。maximumforcetoseamrupture
接缝强力
。在规定条件下，对含有一接缝的试样施以与接缝垂直方向的拉伸，直至接缝破坏所记录的最大的力。
隔距长度gaugelength
试验装置上夹持试样的两个有效夹持点(线)之间的距离。注：夹钳的有效夹持点（线）可用下述方法检查：将附有复写纸的试样在规定的预张力下夹紧，使试样上产生一个夹持纹。

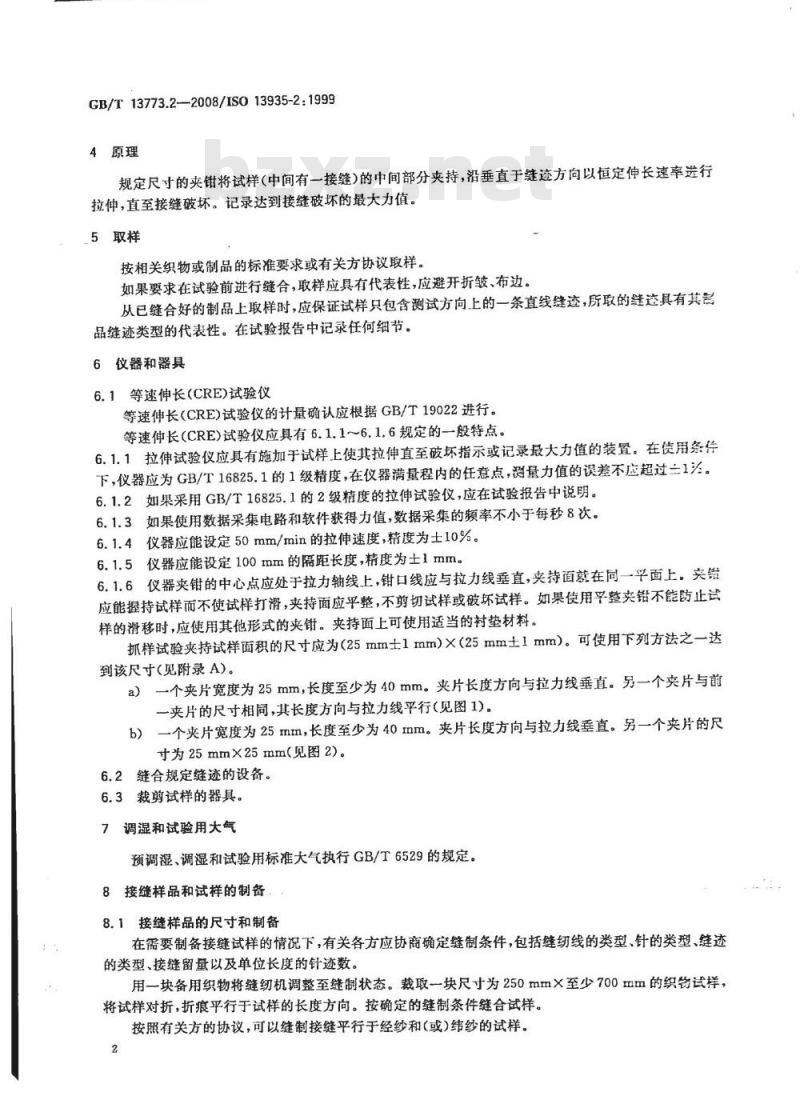

GB/T13773.2—2008/ISO13935-2:19994原理
规定尺寸的夹钳将试样（中间有一接缝）的中间部分夹持，沿垂直于缝迹方向以恒定伸长速率进行拉伸，直至接缝破坏。记录达到接缝破坏的最大力值。5取样
按相关织物或制品的标准要求或有关方协议取样。如果要求在试验前进行缝合，取样应具有代表性，应避开折皱、布边从已缝合好的制品上取样时，应保证试样只包含测试方向上的一条直线缝迹，所取的继迹具有其品缝迹类型的代表性。在试验报告中记录任何细节。6仪器和器具
6.1等速伸长(CRE)试验仪
等速伸长（CRE)试验仪的计量确认应根据GB/T19022进行。等速伸长（(CRE)试验仪应具有6.1.16.1.6规定的一般特点。6.1.1拉伸试验仪应具有施加于试样上使其拉伸直至破坏指示或记录最大力值的装置。在债用条件下，仪器应为GB/T16825.1的1级精度，在仪器满量程内的任意点，测量力值的误差不应超过二1为。6.1.2如果采用GB/T16825.1的2级精度的拉伸试验仪，应在试验报告中说明。6.1.3如果使用数据采集电路和软件获得力值，数据采集的频率不小于每秒8次。6.1.4仪器应能设定50mm/min的拉伸速度，精度为士10%。6.1.5仪器应能设定100mm的隔距长度，精度为士1mm。6.1.6仪器夹钳的中心点应处于拉力轴线上，钳口线应与拉力线垂直，夹持面就在同一平面上。突钳错应能握持试样而不使试样打滑，夹持面应平整，不剪切试样或破坏试样。如果使用平整夹错不能防止试样的滑移时，应使用其他形式的夹钳。夹持面上可使用适当的衬垫材料。抓样试验夹持试样面积的尺寸应为（25mm士1mm）×（25mm土1mm）。可使用下列方法之一达到该尺寸（见附录A)。
a）一个夹片宽度为25mm，长度至少为40mm。夹片长度方向与拉力线垂直。另一个夹片与前一夹片的尺寸相同，其长度方向与拉力线平行（见图1)。b）一个夹片宽度为25mm，长度至少为40mm。夹片长度方向与拉力线垂直。另一个夹片的尺寸为25mm×25mm见图2）。
6.2缝合规定缝迹的设备。
6.3裁剪试样的器具。
7调湿和试验用大气
预调湿、调湿和试验用标准大气执行GB/T6529的规定。8接缝样品和试样的制备
8.1接缝样品的尺寸和制备
在需要制备接缝试样的情况下，有关各方应协商确定缝制条件，包括缝纫线的类型、针的类型、缝迹的类型、接缝留量以及单位长度的针迹数。用一块备用织物将缝纫机调整至缝制状态。裁取-块尺寸为250mm×至少700mm的织物试样，将试样对折，折痕平行于试样的长度方向。按确定的缝制条件缝合试样。按照有关方的协议，可以缝制接缝平行于经纱和（或)纬纱的试样。2

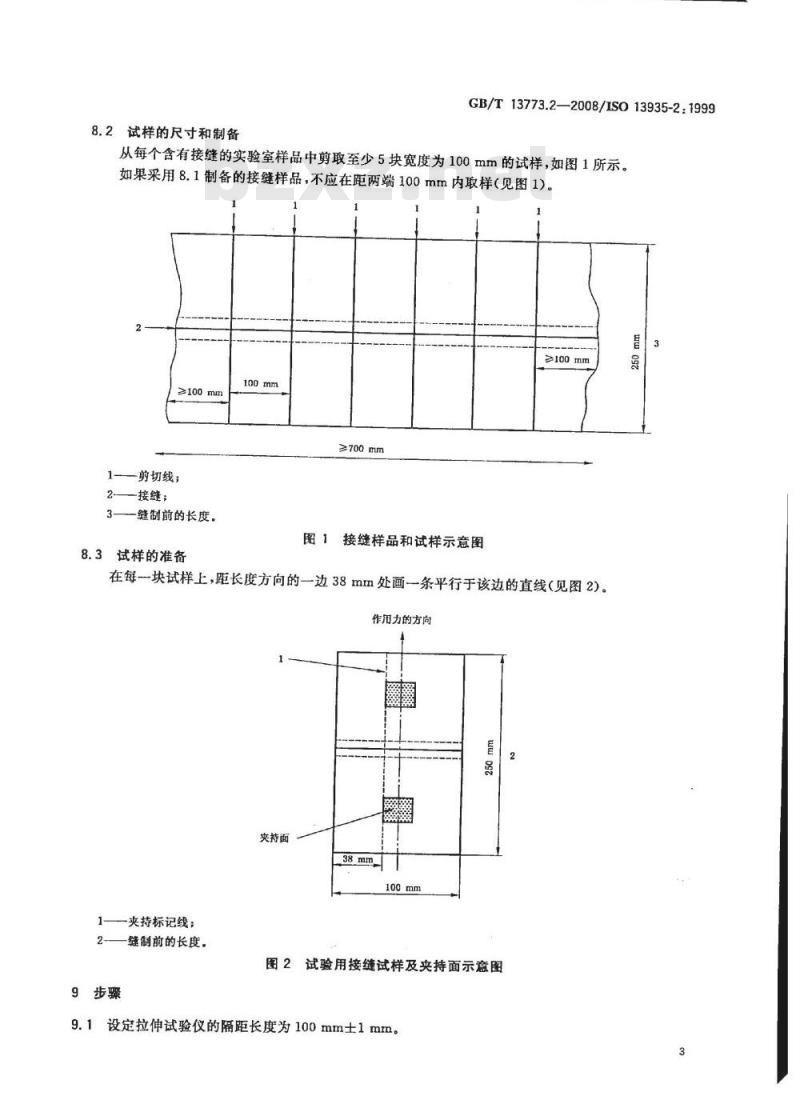

8.2试样的尺寸和制备
GB/T13773.2—2008/ISO13935-2:1999从每个含有接缝的实验室样品中剪取至少5块宽度为100mm的试样，如图1所示。如果采用8.1制备的接缝样品，不应在距两端100mm内取样（见图1)。1
≥100mm
1——剪切线；
2接缝；
3——缝制前的长度。
8.3试样的准备
≥700mm
≥100mm
图1接缝样品和试样示意图
在每一块试样上，距长度方向的一边38mrm处画一条平行于该边的直线（见图2）。作用力的方向
夹持面
夹持标记线：
一缝制前的长度，
图2试验用接缝试样及夹持面示意图9步骤
9.1设定拉伸试验仪的隔距长度为100mm士1mm。3
GB/T13773.2—2008/ISO13935-2:19999.2设定拉伸试验仪的拉伸速度为50mm/min。9.3夹持试样的中间部位，保证试样长度方向的中心线通过夹钳的中心线，与夹钳的钳口线垂直，以使试样的上标记线对齐夹片的一边，使接缝位于两夹钳距离的中间位置上。夹紧上夹钳。试样在自身重力下悬挂，使其平直置于下夹钳中，夹紧下夹钳。9.4启动试验仪直至试样破坏，记录最大力，以牛顿（N)表示，并记录接缝试样破坏的原因：a)
织物断裂；
b）织物在钳口处断裂；
织物在接缝处断裂；
缝纫线断裂；
纱线滑移；
f）上述项中的任意结合。
如果是由a)或b)引起的试样破坏，应将这些结果剔除，并重新取样继续进行试验，直至保证得到5个接缝破坏的结果。
如果所有的破坏均是织物断裂或织物在钳口处断裂，则报告单个结果，不报告变异系数或置信区间。在试验报告中注明试验结果为织物断裂或织物在钳口处断裂，提请有关双方讨论试验结果。10结果的计算和表示
对接缝破坏符合9.4的c)或d)的试样，分别计算每个方向的接缝强力的平均值，以牛领（N)表示，结果修约：
100N1000N
修约至1N
修约至10N
修约至100N
≥I000N
如果有要求，计算变异系数，修约至0.1%；计算95%的置信区间，修约至与平均值相同的位数。11试验报告
试验报告应包括以下内容：
a）GB/T13773的本部分的编号和试验日期；b）样品的描述；
接缝信息（参见8.1)；
d）试样数量，包括剔除的试样数量及其原因；e）接缝破坏的原因；
接缝强力的平均值；
如需要，接缝强力的变异系数；g）
如需要，接缝强力的95%置信区间；h）
织物断裂或钳口处断裂的情况，单个结果；i)
任何偏离本部分的细节。
一后夹片；
2前夹片
拉伸方向。
附录A
（资料性附录）
GB/T13773.2-2008/IS013935-2:1999抓样法夹片尺寸及放置示意图
≥40mm
≥40mm
图A1：抓样法夹片尺寸及放置
GB/T13773.2-2008
中华人民共和国
国家标准
纺织品织物及其制品的接缝拉伸性能第2部分：抓样法接缝强力的测定GB/T13773.2—2008/1SO13935-2:1999中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印厨厂印剧各地新华书店经销
印张0.75字数12千字
开本880×12301/16
2008年9月第一版
2008年9月第一次印剧
书号：155066：1-33165
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
