GB/T 6567的本部分规定了管路、管件、阀门和控制元件等图形符号的轴测图画法。本部分适用于输送液体、气体及其他介质的管路系统图的绘制。 GB/T 6567.5-2008 技术制图 管路系统的图形符号 管路、管件和阀门等图形符号的轴测图画法 GB/T6567.5-2008 标准下载解压密码：www.bzxz.net

ICS01.100.01

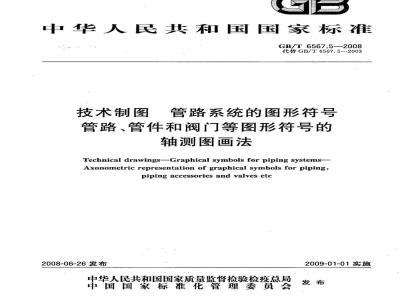

中华人民共和国国家标准
GB/T6567.5--2008
代替GB/T6567.5—2003
技术制图
管路系统的图形符号
管路、管件和阀门等图形符号的轴测图画法
Technical drawings--Graphical symbols for piping systems-Axonometric representation of graphical symbols for piping,piping accessories and valves etc2008-06-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施

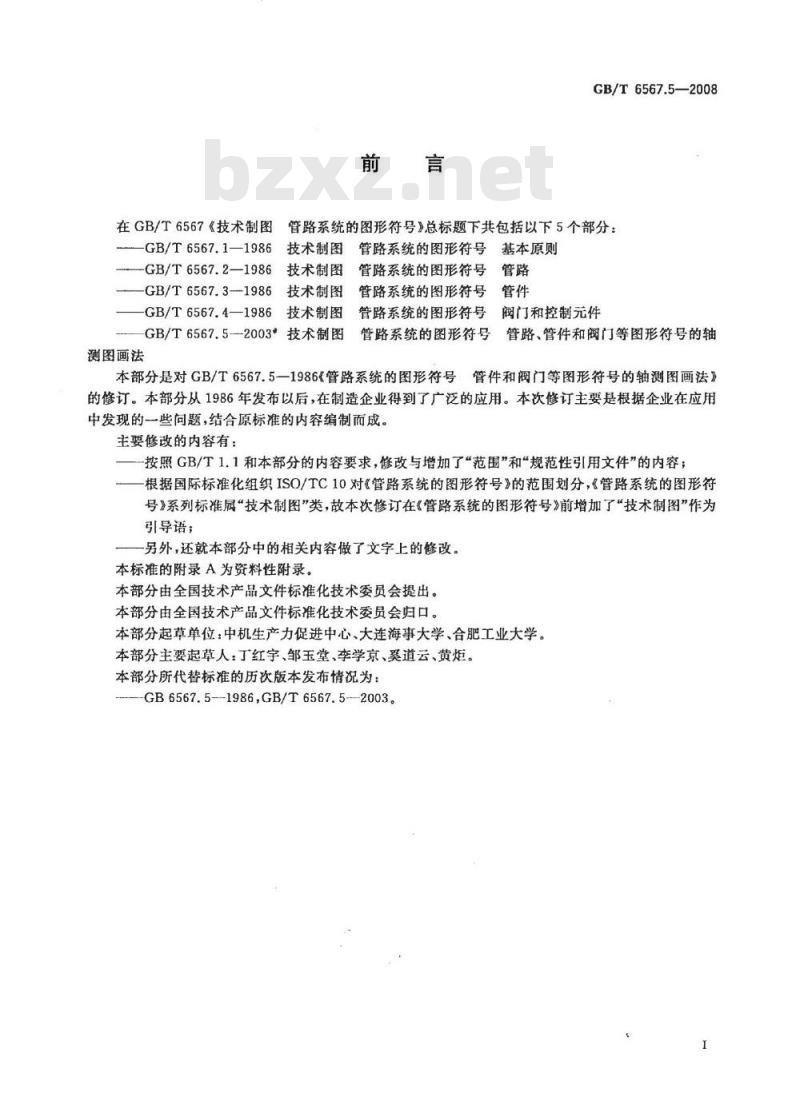

在GB/T6567《技术制图
GB/T6567.1—1986
GB/T6567.5—2008
管路系统的图形符号》总标题下共包括以下5个部分：技术制图
-GB/T6567.2—1986
技术制图
管路系统的图形符号基本原则
管路系统的图形符号管路
-GB/T6567.3-1986技术制图管路系统的图形符号管件GB/T6567.4一1986技术制图管路系统的图形符号阀门和控制元件GB/T6567.52003技术制图管路系统的图形符号管路、管件和阀门等图形符号的轴测图画法
本部分是对GB/T6567.51986《管路系统的图形符号：管件和阀门等图形符号的轴测图画法》的修订。本部分从1986年发布以后，在制造企业得到了广泛的应用。本次修订主要是根据企业在应用中发现的一些问题，结合原标准的内容编制而成。主要修改的内容有：
按照GB/T1.1和本部分的内容要求，修改与增加了“范围”和“规范性引用文件”的内容；根据国际标准化组织ISO/TC10对《管路系统的图形符号》的范围划分，《管路系统的图形符号》系列标准局“技术制图”类，故本次修订在《管路系统的图形符号》前增加了“技术制图”作为引导语；
另外，还就本部分中的相关内容做了文字上的修改。本标准的附录A为资料性附录。
本部分由全国技术产品文件标准化技术委员会提出。本部分由全国技术产品文件标准化技术委员会归口。本部分起草单位：中机生产力促进中心、大连海事大学、合肥工业大学。本部分主要起草人：丁红宇、邹玉堂、李学京、奚道云、黄炬。本部分所代替标准的历次版本发布情况为：GB6567.5-1986,GB/T6567.5-—2003。1范围
技术制图
管路系统的图形符号
管路、管件和阀门等图形符号的轴测图画法
GB/T6567.5—2008

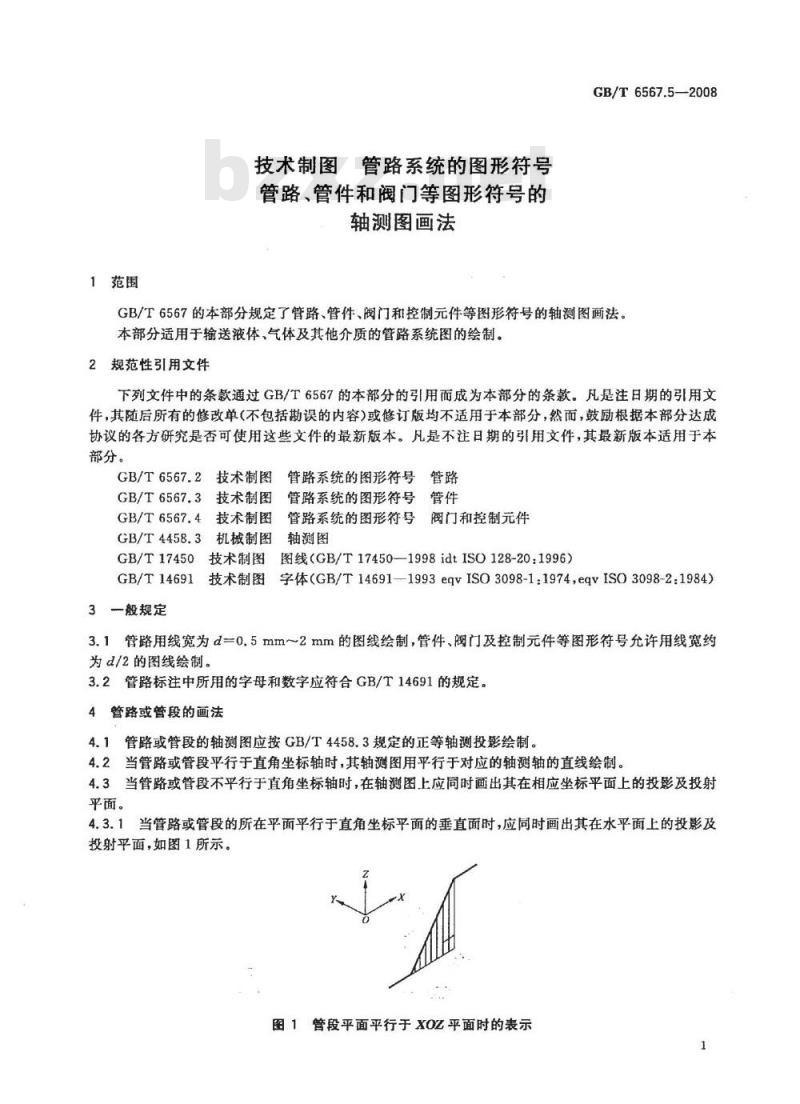

GB/T6567的本部分规定了管路、管件、阀门和控制元件等图形符号的轴测图画法。本部分适用于输送液体、气体及其他介质的管路系统图的绘制。2规范性引用文件
下列文件中的条款通过GB/T6567的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
技术制图管路系统的图形符号管路GB/T6567.2
GB/T6567.3
技术制图管路系统的图形符号管件GB/T6567.4
技术制图
管路系统的图形符号阀门和控制元件GB/T4458.3机械制图轴测图
GB/T17450
技术制图
图线（GB/T17450-1998idtISO128-20:1996)GB/T14691
技术制图字体（GB/T146911993eqvISO3098-1:1974，eqvISO3098-2：1984）3一般规定
3.1管路用线宽为d=0.5mm～2mm的图线绘制，管件、阀门及控制元件等图形符号允许用线宽约为d/2的图线绘制。
3.2管路标注中所用的字母和数字应符合GB/T14691的规定。4管路或管段的画法
4.1管路或管段的轴测图应按GB/T4458.3规定的正等轴测投影绘制。4.2当管路或管段平行于直角坐标轴时，其轴测图用平行于对应的轴测轴的直线绘制。4.3当管路或管段不平行于直角坐标轴时，在轴测图上应同时画出其在相应坐标平面上的投影及投射平面。
当管路或管段的所在平面平行于直角坐标平面的垂直面时，应同时画出其在水平面上的投影及4.3.1
投射平面，如图1所示。
图1管段平面平行于XOZ平面时的表示1
GB/T6567.5-2008

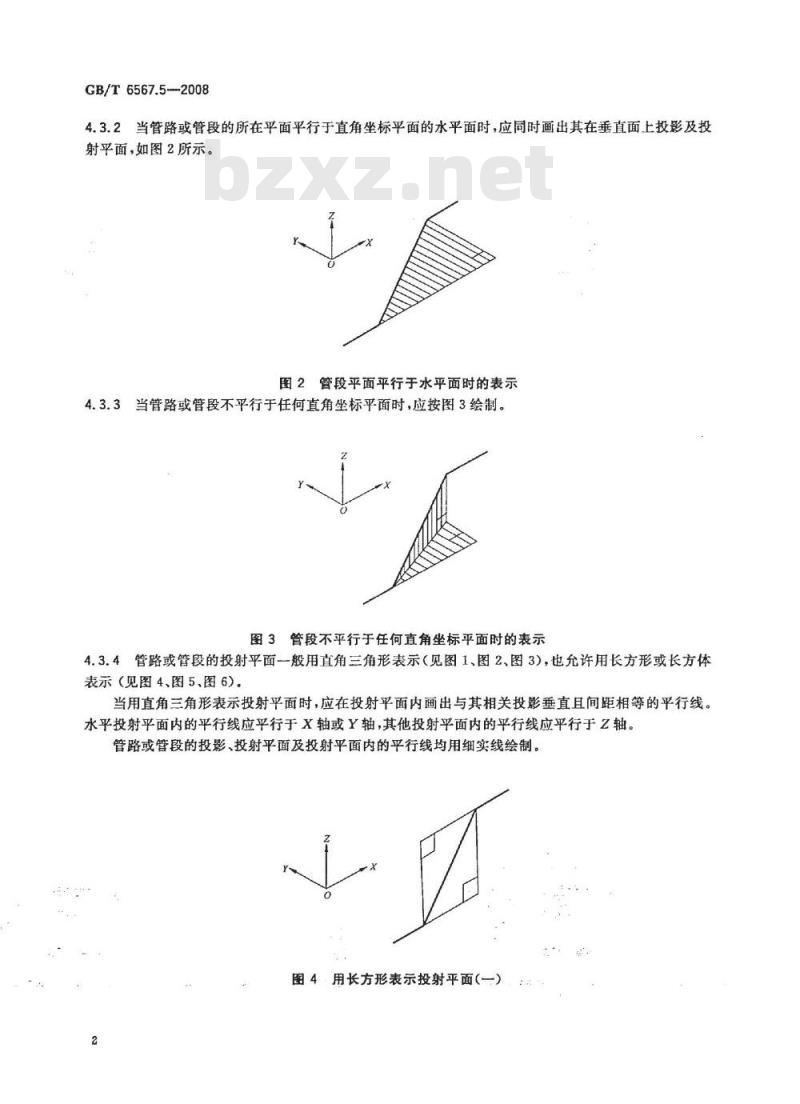

4.3.2当管路或管段的所在平面平行于直角坐标平面的水平面时，应同时画出其在垂直面上投影及投射平面，如图2所示。
图2管段平面平行于水平面时的表示4.3.3当管路或管段不平行于任何直角坐标平面时，应按图3绘制。图3管段不平行于任何直角坐标平面时的表示4.3.4管路或管段的投射平面一般用直角三角形表示（见图1、图2、图3），也允许用长方形或长方体表示（见图4、图5、图6）。
当用直角三角形表示投射平面时，应在投射平面内画出与其相关投影垂直且间距相等的平行线。水平投射平面内的平行线应平行于X轴或Y轴，其他投射平面内的平行线应平行于Z轴。管路或管段的投影、投射平面及投射平面内的平行线均用细实线绘制。图4用长方形表示投射平面（一
图5用长方形表示投射平面（二）图6用长方体表示投射平面
GB/T6567.5--2008

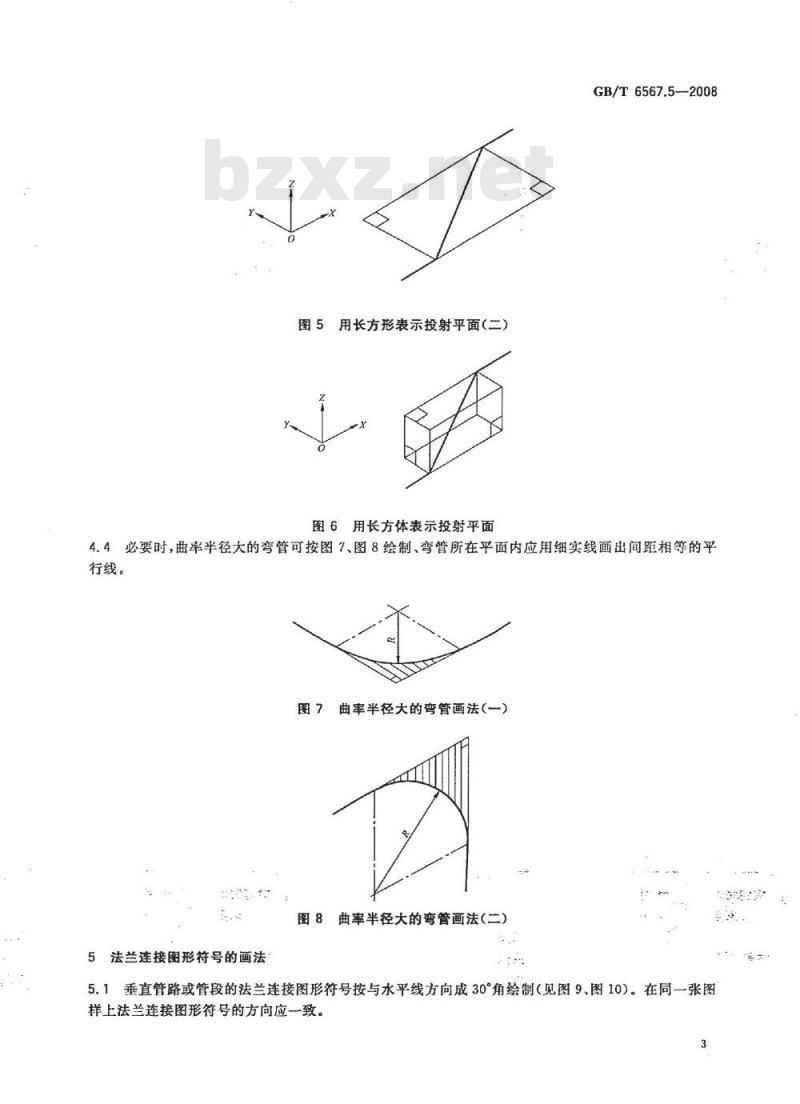

4.4必要时，曲率半径大的弯管可按图7、图8绘制、弯管所在平面内应用细实线画出间距相等的平行线。bZxz.net
曲率半径大的弯管画法（一）
图8曲率半径大的弯管画法（二）5法兰连接图形符号的画法
5.1垂直管路或管段的法兰连接图形符号按与水平线方向成30°角绘制（见图9、图10）。在同一张图样上法兰连接图形符号的方向应一致。3
GB/T6567.5-2008
图9垂直管段的法兰连接画法（一）图10垂直管段的法兰连接画法（二）5.2水平管路或管段的法兰连接图形符号按垂直方向绘制，如图11所示。图11水平管段的法兰连接画法
阀门图形符号的画法
阀门图形符号的画法一般按图12和图13绘制。6.1
阀门画法（法兰连接）
3阀门画法（螺纹连接）
GB/T6567.5—2008
6.2必要时，应画出阀门上的控制元件图形符号的类型（人工、活塞等）和位置。当控制元件符号的位置与任一直角坐标轴平行时，可不标注（见图14、图15、图16），否则应标注其与直角坐标平面的相对位置（见图17）
图14控制元件平行于直角坐标轴时的表示（一）图15控制元件平行于直角坐标轴时的表示（二）图16控制元件平行于直角坐标轴时的表示（三）控制元件不平行于直角坐标轴时的表示图17
GB/T6567.5—2008
W-水；
B碱液；
A—压缩空气：
o—油；
AM—氮；
附录A
（资料性附录）
管路系统轴测图图例
159252
N401：500.
A44.5×3.521：
Ap32x3
图A.1综合输送管路的轴测图示例C
GB/T6567.5-2008
中华人民共和国
国家标准
技术制图管路系统的图形符号
管路、管件和阀门等图形符号的轴测图画法
GB/T6567.5—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.75字数14千字2008年9月第一版2008年9月第一次印刷*
书号：155066·1-33444
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
