GB 18447《拖拉机 安全要求》分为四个部分，本部分为GB 18447的第4部分。本标准为首次制定。GB 18447的本部分是从物理性能及预定使用方面对皮带传动轮式拖拉机提出限制，所规定的安全要求适用于GB/T 15706.1-2007中3.6规定的在机器预定使用期内始终存在的危险。GB 18447的本部分适用于皮带传动轮式拖拉机。自2009年10月1日起，生产企业生产的产品应执行本标准；自2010年1月1日起，市场上应停止销售不符合本标准的产品。 GB 18447.4-2008 拖拉机 安全要求 第4部分：皮带传动轮式拖拉机 GB18447.4-2008 标准下载解压密码：www.bzxz.net

ICS65.060.10
中华人民共和国国家标准
GB18447.4--2008
拖拉机
安全要求
第4部分：皮带传动轮式拖拉机
Safety requirements for tractors-Part 4:Belt-drive wheeled tractors2008-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-10-01实施
本部分的全部技术内容为强制性，并作为安全检验的依据。GB18447《拖拉机安全要求》分为四个部分：第1部分：轮式拖拉机；
一第2部分：手扶拖拉机；
第3部分：履带拖拉机；
第4部分：皮带传动轮式拖拉机。本部分为GB18447的第4部分。
GB18447.4—2008
自2009年10月1日起，生产企业生产的产品应执行本标准；自2010年1月1日起，市场上应停止销售不符合本标准的产品。
本部分的附录A为规范性附录。
本部分由中国机械工业联合会提出。本部分由全国拖拉机标准化技术委员会归口。本部分负责起草单位：国家拖拉机质量监督检验中心。本部分参加起草单位：中国一拖集团有限公司、山东时风（集团）有限责任公司。本部分主要起草人：郎志中、田朝阳、林连华、李京忠、杨吉生、徐惠娟、王彬彬、尚项绳。本部分为首次制定。
GB18447.4—2008
GB18447的本部分涉及的是皮带传动轮式拖拉机的安全问题。GB18447的本部分涉及到的危险与GB/T15706.1一2007一致。1范围
拖拉机安全要求
第4部分：皮带传动轮式拖拉机
GB18447.4—2008
GB18447的本部分是从物理性能及预定使用方面对皮带传动轮式拖拉机提出的限制，所规定的安全要求适用于GB/T15706.1一2007中3.6规定的在机器预定使用期内始终存在的危险。GB18447的本部分适用于皮带传动轮式拖拉机（以下简称拖拉机）。2规范性引用文件
下列文件中的条款通过GB18447的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T3871.6农业拖拉机试验规程第6部分：农林车辆制动性能的确定（GB/T3871.6-2006,ISO5697.1982,Agriculturalandforestryvehicles—Determinationofbrakingperformance,IDT)GB/T3871.8农业拖拉机试验规程第8部分：噪声测量（GB/T3871.8—2006，OECDR5：2o02,Noise measurement at the driver's position(s) on agricultural and forestry tractors,MOD)GB/T3871.13农业拖拉机试验规程第13部分：排气烟度测量（GB/T3871.13—2006，ISO789-4:1986.MOD
GB/T4269.1农林拖拉机和机械、草坪和园艺动力机械操作者操纵机构和其他显示装置用符号第1部分：通用符号（GB/T4269.1—2000，idtISO3767-1：1991）GB/T4269.2农林拖拉机和机械、草坪和园艺动力机械操作者操纵机构和其他显示装置用符号
第2部分：农用拖拉机和机械用符号（GB/T4269.2—2000.idtISO3767-2：1991）GB6376拖拉机噪声限值
GB/T9480农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规则（GB/T9480—2001,eqvISO3600:1996)
GB9656汽车安全玻璃
CGB10395.1—2001农林拖拉机和机械安全技术要求第1部分：总则（eqvISO4254-1：1989）GB10396农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则（GB10396—2006ISO11684.1995,MOD)
GB/T15706.1—2007
机械安全基本概念与设计通则第1部分：基本术语和方法(ISO12100-1:2003,IDT)
GB/T20948农林拖拉机后视镜技术要求GB/T20949农林轮式拖拉机照明和灯光信号装置的安装规定GB/T21956.1农林窄轮距轮式拖拉机防护装置强度试验方法和验收条件第1部分：前置式静态试验方法（GB/T21956.1—2008,OECDCode62005,OecdstandardCODEfortheofficialtestingoffront mounted roll-over protective structures on narrow-track wheeled agricultural and forestry trac-tors,MOD）
GB/T21956.2农林窄轮距轮式拖拉机防护装置强度试验方法和验收条件第2部分：前置式动1
GB18447.4—2008

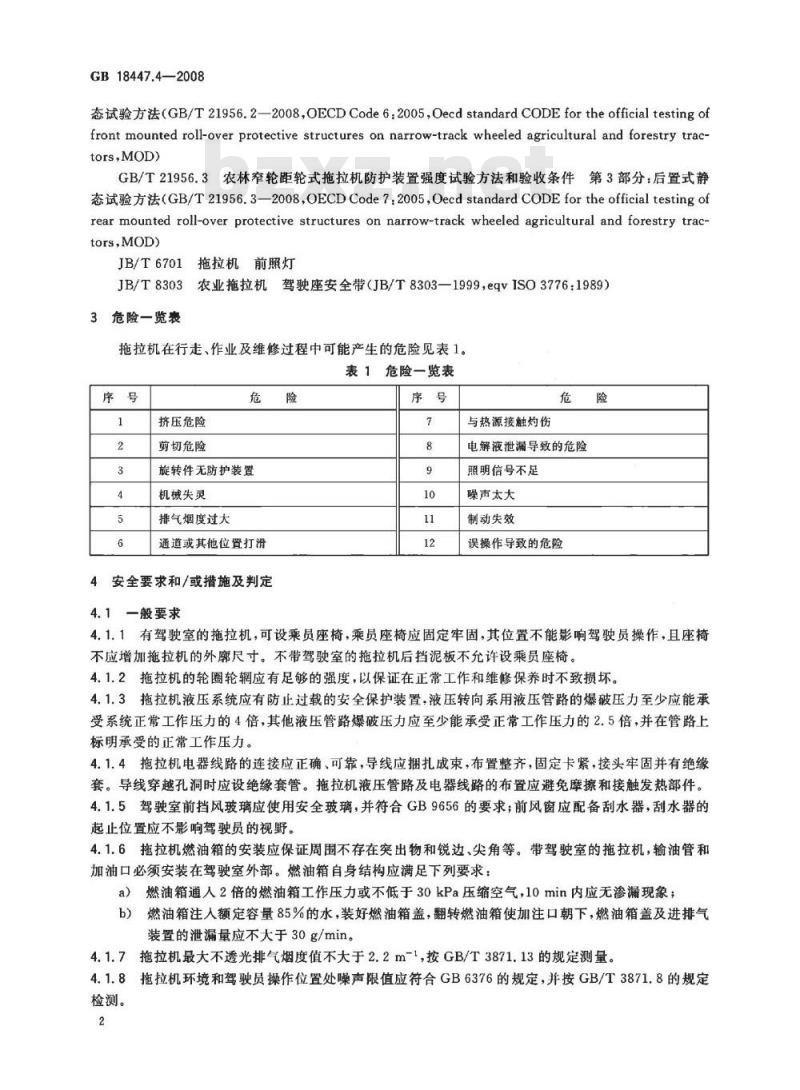

态试验方法(GB/T21956.2—2008,OECDCode6：2005,OecdstandardCODEfortheofficialtestingoffront mounted roll-over protective structures on narrow-track wheeled agricultural and forestry trac-tors,MOD)
GB/T21956.3农林窄轮距轮式拖拉机防护装置强度试验方法和验收条件第3部分：后置式静态试验方法(GB/T21956.3—2008,OECDCode7，2005,OecdstandardCODEfortheofficialtestingofrear mounted roll-over protective structures on narrow-track wheeled agricultural and forestry trac-tors,MOD)
JB/T6701拖拉机前照灯
JB/T8303农业拖拉机驾驶座安全带（JB/T8303—1999，eqvISO3776：1989）3危险一览表
拖拉机在行走、作业及维修过程中可能产生的危险见表1。表1危险一览表
挤压危险
剪切危险
旋转件无防护装置
机械失灵
排气烟度过大
通道或其他位置打滑
安全要求和/或措施及判定
4.1一般要求
与热源接触灼伤
电解液泄漏导致的危险
照明信号不足
噪声太大
制动失效
误操作导致的危险
4.1.1有驾驶室的拖拉机，可设乘员座椅，乘员座椅应固定牢固，其位置不能影响驾驶员操作，且座椅不应增加拖拉机的外廓尽寸。不带驾驶室的拖拉机后挡泥板不充许设乘员座椅。4.1.2拖拉机的轮圈轮辋应有足够的强度，以保证在正常工作和维修保养时不致损坏。4.1.3拖拉机液压系统应有防止过载的安全保护装置，液压转向系用液压管路的爆破压力至少应能承受系统正常工作压力的4倍，其他液压管路爆破压力应至少能承受正常工作压力的2.5倍，并在管路上标明承受的正常工作压力。
4.1.4拖拉机电器线路的连接应正确、可靠，导线应捆扎成束，布置整齐，固定卡紧，接头牢固并有绝缘套。导线穿越孔洞时应设绝缘套管。拖拉机液压管路及电器线路的布置应避免摩擦和接触发热部件。4.1.5驾驶室前挡风玻璃应使用安全玻璃，并符合GB9656的要求；前风窗应配备刮水器，刮水器的起止位置应不影响驾驶员的视野。4.1.6拖拉机燃油箱的安装应保证周围不存在突出物和锐边、尖角等。带驾驶室的拖拉机，输油管和加油口必须安装在驾驶室外部。燃油箱自身结构应满足下列要求：a）燃油箱通入2倍的燃油箱工作压力或不低于30kPa压缩空气，10min内应无渗漏现象；b）
燃油箱注人额定容量85%的水，装好燃油箱盖，翻转燃油箱使加注口朝下，燃油箱盖及进排气装置的泄漏量应不大于30g/min。4.1.7拖拉机最天不透光排气烟度值不大于2.2m-1，按GB/T3871.13的规定测量。4.1.8拖拉机环境和驾驶员操作位置处噪声限值应符合GB6376的规定，并按GB/T3871.8的规定检测。
4.2安全防护
GB18447.4—2008
4.2.1操作人员按产品使用说明书操作和维护保养时，在危及操作人员健康和安全的危险或潜在危险处应有防护和/或安全警示标志。易产生危险的外露旋转件应有防护装置，防护装应固定牢靠，耐压、无尖角和锐棱。其他外露结构件应无易使操作人员受到伤害的尖角、锐棱等结构形状。4.2.1.1动力输出轴不工作时，应安装安全防护套；动力输出轴使用时必须有防护罩。4.2.1.2踏板、脚踏板、阶梯应防滑，必要时应有突缘或挡边。尺寸应符合GB10395.1一2001中10.1.3的规定。bzxz.net
4.2.1.3启动爪应有护缘，轴端不得突出护缘以外。4.2.1.4风扇、皮带轮（含飞轮皮带轮）、飞轮应有防护装置。4.2.2排气管出口位置和方向的布置应使驾驶员或其他操作者尽量减少接触到有害气体和烟雾。消声器及排气弯管应设置隔热防护装置，穿过防护装置可及的安全距离应符合GB10395.1一2001中7.1.5的规定。
4.2.3蓄电池的布置应避免电解液及其酸雾对驾驶员造成危害。4.2.4拖拉机应能配备安全架及安全带。安全架的强度至少应符合GB/T21956.1、GB/T21956.2、GB/T21956.3中一种试验方法和验收条件的要求；安全带的强度应符合JB/T8303的规定。4.3制动性能
4.3.1拖拉机在20%的干硬坡道上，使用驻车制动装置，应能沿上下坡方向可靠停住，并按GB/T3871.6的规定检测。
4.3.2拖拉机冷态试验的制动平均减速度应不小于2.5m/s。试验方法按GB/T3871.6的规定测试。
4.4照明、信号装置
4.4.1拖拉机照明信号装置应工作准确、可靠。拖拉机应至少有二个前照灯、一个工作灯、二个制动灯、前后各二个转向信号灯。带驾驶室的拖拉机还应至少有一个驾驶室顶棚灯。前照灯应符合JB/T6701的要求，灯光信号装置的光色应符合GB/T20949的规定。4.4.2拖拉机每只前照灯的远光光束的发光强度应不小于6000cd。4.4.3检测拖拉机前照灯近光光束的照射位置时，前照灯照射在距离10m远的屏幕上，光束中点的离地高度不允许大于前照灯安装中心位置离地高度的0.7倍。水平位置要求，向右偏移不允许超过350mm，不允许向左偏移。前照灯光束照射位置应在拖拉机装满油和水、无配重的状态下按附录A的规定检测。
4.4.4拖拉机应安装非粘贴的后反射器。后反射器应与拖拉机牢固连接，且应能保证夜间在正后方150m处用光照强度为18000cd的前照灯照射时，在照射位置就能确认其反射光4.4.5带驾驶室的拖拉机应在左、右各设一面后视镜，不带驾驶室的拖拉机应至少设置一面后视镜。后视镜应符合GB/T20948的规定。4.5安全操作标识
操纵装置的操纵方向不明显时，应在操纵装置上或其附近用操纵符号标明，操纵符号应符合GB/T4269.1及GB/T4269.2的规定。5使用信息
5.1拖拉机在车身前部外表面的易见部位上应安装一个能永久保持的商标或厂标，在车身外表面的易见部位上应装置能识别车型的标志。5.2拖拉机应装置能永久保持的产品标牌，标牌标明的内容至少应包括：—拖拉机名称型号；
—发动机标定功率（12小时）；GB18447.4—2008
出厂编号及年月；
—制造厂名称及地址；
一产品执行标准编号。
5.3至少在下列危险部位，应设置安全标志。安全标志应符合GB10396的规定。a）禁止乘坐在非乘员位暨上，如拖拉机后挡泥板处禁止乘坐的安全标志；b)
悬挂装置工作时，禁止靠近的安全标志；动力输出轴使用的安全标志；
水箱盖处的安全标志。
每台拖拉机应向用户提供便于用户阅读的使用说明书，说明书中应有拖拉机所用润滑油的中国牌说明书的编写应符合GB/T9480的规定，其安全注意事项至少应包括：号。
避免危险的安全操作注意事项；紧急情况应采取的措施；
禁用要求；
安全标志的说明。
A1屏幕法：在屏幕上检查
附录A
（规范性附录）
前照灯光束照射位置检验方法
GB18447.4—2008
检查用场地应平整，屏幕与场地应垂直。被检验的拖拉机在轮胎气压正常、乘坐一名驾驶员的条件下进行。将拖拉机停置于屏幕前，并与屏幕垂直，使前照灯基准中心距屏幕10m，在屏幕上确定与前照灯基准中心离地面距离H等高的水平基准线及以拖拉机纵向中心平面在屏幕上的投影线为基准确定的左右前照灯基准中心位置线。分别测量左、右、远、近光束的水平和垂直照射方位的偏移值。A.2用前照灯检测仪检验
将被检验的拖拉机按规定距离与前照灯检验仪对正（宜使用摆正装置），从前照灯检测仪的显示屏上分别测量左、右、远、近光束的水平和垂直照射方位的偏移值。GB18447.4-2008
中华人民共
国家标准
拖拉机安全要求
第4部分：皮带传动轮式拖拉机
GB18447.4-2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net,cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
2009年4月第一版
印张0.75
字数11千字
2009年4月第一次印刷
书号：155066：1-36617
如有印装差错由本社发行中心调换侵权必究
版权专有1
举报电话：（010)68533533
