ICS 29. 200

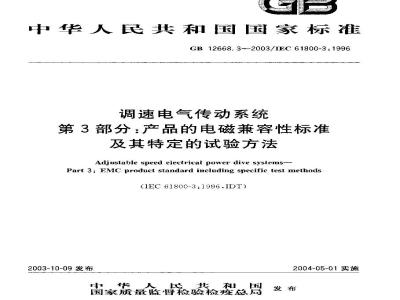

中华人民共和国国家标准
GB 12668. 3--2003/IEC 61800-3:1996调速电气传动系统
第3部分：产品的电磁兼容性标准及其特定的试验方法
Adjustable speed electricat power dive systems-Part 3: FMC product standard including specific test methods(1EC 61800-3:1996,IDT)
2003-10-09发布
中华人民共和国
国家量益督检验检总后
2004-05-01实施
GB12668.32003/1EC61800-31996本部分的第三章抗扰度要求及第7章安全性的最低要求是强制性的，其余是维荐性的。本部分等同采用IEC61800-3：1996《调速电气传动系统第3部分：产品的电磁兼容性标准及其特定的试验方法》英文版）
本部分是GB12663%调速电气传动系统》的第3部分。日前GB12668%调谨电气传动系统》总标题下包括如下儿个部分：
--GB/T12G68.1调速电气传动系统第1部分-般要求·-低压直流调速电气传动系统额定值的规定；
：GB/T12668.2调速电气传动系统第2部分：-般要求：低压交流变频电气传动系统额是镇的规延：
--\—:H2668.3调速电气传动系统第3部分：产品的磁兼容性标准及其特定的试验方法；GB/T12668.4调速电气传动系统第1部分：—般要求--大于1kV但不超过35kV的交流电气传动系统额定值的规定：一-GB12668.调速电气传动系统第部分：与电气、热量设具他功能相关的安全要求：（:H/门12668.6调速电气传动系统第6部分：带负荷运行和对应额定电流形式测量导则；本部分的附录A,RC,D)和E是资料性附录，本部分由中国电器“业协会提山本部分山全国电力电子学标准化技术委员会调速电气传动系统导体电力变流器标准化分技术委员会日。
本部分起草单位：天津电气传动设计研究所、西门子电气传动有限公司、北京ABB电气传动系统有限公司、艾默尘网络能源有限公司.菱地舟动化（上海）有限公司、城都佳灵电（制造有限公司本部分主要起草人：刘国称、伍林、师新利、赵宾、董桂敏、湖湘宁、邱文谢、居理。1范围和目的
GB 12668.3—2003/1EC 61800-3:1996调速电气传动系统
第3部分：产晶的电磁兼睿性标准及箕特定的试验方法
本部分规定广电气传动系统（以下箭称PDS)的电磁兼容性（EMC.)要求。这里的电气传动系统包括调速的交流电动机传动和直流电动机传动，所述要求是指PDS连接于供电电源额定电压为交流1099V以下有效值的情况，供电电压有效值高于交流1000V的电磁兼容性正在制定中。在未有新的出版物发表之前，其对电磁兼容性的要求将的制造广/供货者和用户之间协议产生。本部分所淤及的PS是指那些安装在工业环境和民用环境的PDS,相牵引应用和电动车辆不包据在内，PDS可以连接到.1.业或公共配电网上。.I.业电网一专用的配电变压器供电，该变压器通常就在工业区内或其附近，并经只给工业用户供电，另外，PLS可直接连接到低压公共电网，该电网也向民用供电这时，中线通常是接地的。本部分所涉及的PIS往往包含在…个较大的系统之中，有关系统打面的内容本部分没有涉及，们在参考附录中提供了指导。
在工业和公共场合中要求确保PEXS有充分的电磁兼容性(EMC)等级，然而要求内等级不可能包括极少可能发生的极端情况.没有考虑到因故障状况引起的PDS电磁兼容性性能的变化。本部分的H的是确定PDS的限值和试验方法：本部分包括对抗扰度的要求和防电磁发射的要求，电磁发射可能引起对共他电子设备(如无线电接收机测望和计算设备)的干扰，要求抗扰度是为了保护设备免受连续的和瞬时的传导性和辆射性（包括静电放电）骚扰：考虑到经济原因，在发射要求和抗扰度要求之间，应报据\多的实际环境进行折中。本部分确定广对 PDS电磁兼容性的最低要求,本部分末对设备的所有安全要求作出规定，如防电击、绝缘的配合和相关的绝缘试验、不安全操作或者故障的不安全影响。
在集些特殊情况下，当附近有极灵嫩的设备在使用时，就必须来取另外的减缓措施：减少电磁发射使其低于规定值或提高灵敏设备的抗扰度。这个PDS产品的FMC标准优先于其他通用标准,并且不要求或者不需要另外的 EMC 试验。若PDS作为设备的一部分.该设备义包括在另外的产品EMC:标准中，则采用整套设备的EMC标准，2规范性引用文件
下列文件中的条款通过B12668的本部分的引用而成为本部分的条款，儿是注期的引用文件，其随后所有的修改单（不包括期误的内容）戴修订版本均不适用于本部分，然而，鼓刷根据本部分达成协议的务方研究是否使限这些文件的最新版本，凡是不注H谢的叫用文件，其最新版本适用于本部分。
GB/T3859.1-1993半导体变流器基本要求的规定（cqV1EC:60116-1-1:1991)GB43651995电兼餐术语(1dt1FC60050(161）：1990）GB/T 16935.1一1997低压系统内设备的绝缘配合第一部分：原埋、要求和试（ilt IE)60661-1+19923
GB17023.2--199电磁兼容限值对额定电流不大于16A的设备在低压供电系统中产生CB 12658.3-2003/IEC 61800-3: 1996电脂波动和闪烁的限制（idt1EC610003-3：1994）GB/Z17625.3--2000电磁乘容限值对额定也流大于16A的设备在低压供电系统中产生的也而波动和闪炼的限制(idt IEC G1000-3-5:1994）GB/T17626.2-1998也磁兼容试验和测盘技术静电放电抗扰度试验（idt1F(6100(1-4-2：1995)
GB/T 17626.3 --1998
61000-4-3:1995)
G13/T 17626. 11998
51000-1-4:1995)
GB/T 17626. $—1998
GB/T 17626.6..-1998
61000-4-5:1598)
GR/T 17626. 8- 1998
G3/T 17626. 9--1598
电磁兼容
电磁兼容
电磁兼容
肌磁兼容
电磁兼容
电磁兼容
GB/T 17626. 101998
电磁按容
4-1:1993)
G3/7 18039, 2—200
61000-2 6:19963
试验和测虽技术射频电磁场辐射抗扰度试验（ictr试验和测量技术
电快速瞬变脉冲辩抗扰疫试验(idt IEC试验和测显技术浪涌（冲出）抗扰度试验（时t1EC6100015：试验和测量技术
射频场感应的传导骊扰抗扰度（itli TFC)T频磁场抗优度试验（idt1EC61000-4-8：试验和测量技术
诚验和测尿技术
脉冲磁场抗犹度试验(idt 1EC6100i-4-9：试验和测量技术阻尼振荡磁场抗扰度试验（itlt.IE:61300电磁兼容环境
.非设备电源低频传导骚扰发射强度的评（iIEC1EC 60050(131):1978
闽际电工词典（IEV）
第131章电路和磁路
EC60050（151)：1978国际工词典（11:V）第151章：电气器件和磁性器件1Ft：60364%：1993建筑物的电气安装第3部分：-般特性的评帖EC610C0-2-1：990也磁乘容忧（EMC）第2部分：环境第1章：环境介绍公其供电系统啦的低懒传导性骚扰和信号传输的电磁环境IFC61000-2-2：1990出磁兼容性FMC）第2部分：环境第2章公其低压供电系统中的低频传导性骚扰和伤号传输的兼容性等级JEC:61000-2-4：1994电磁张容性（EMC）第2部分：坏境第4章：工业设备对低频传导性遥抗的兼穿性等级
1EC61000-3-2：1995电磁兼器性（EM）第3部分：极限第2章：请波电流发射的限值（装置的输人审流16A/每相）
IFC:（ISPR1：1990I业，科学和医学（ISM)用的射频设备的电磁骚扰特性的极限和测量方法IEC（ISFR16-1：1993射频骚扰的技术规范和抗犹度测量设备利方法第1部分：射频扰和抗抗度测盘装
3定义
X于FMC和相关现象的定义，可在GR4365、CISPR和其他IF：版物中（见第2章）找到。就本部分而亢,增加了下面一些定义。电传动系统（PIS)出电动机和成套传动模块（(I)M)纠成，不包据由电动机驱动的设备。CDM由基本传动模块（BI)M）和其可能有的附属部分，如馈电部分或某些辅助设备（如娅风设备）组成。JIJM包括变流器、制利自保护功能。图1示讯PDS与装备和/或制造过程其他部分之间的边界。若电气传动系统（PTS)有其自已的专用变压器.则该变压器就作为成套传动模块（CLDM)的·部分3.1
装备或部分装布
9-2TA0
GB 12668.3—2003/1FC 61800-3: 1996P（中气传动系统）
CJ)M（成套传动模块）
系统控制和过科整制
RRV<基本传动续快）
控制，
变流器和保女
馈电部
磁电游
辅叻改备
电动机和控器
....d.
被传动设备
图 1装备的定义及其所包含的内容不受限销售unrestricted distribution种销售方式，在设种方式，设备的供成与买士或用户对传动应用所基备的EMC技术能力无关。
注：这肿方式按照基本的FVM保扩要求实现特定的变射限值。3.2
受限销售restricteddistribulion一种销隽方式，在这种销售力式下制造！将设备！限制供应给单独或联合起来能满足电动机传动应用所具备迄MC技术能力的拱应商，买主或用户。注：出于经济上的考虑，通过选择适些的发射等级,按实际边界情况进行现场測量，以及百换技术规范，米确保对特定成套装备的基本EMC操护婴求：3.3
第类环境 firsl environntent
民用环境，同时还包括那些不经过中间变正器面直接连接到向民用供电的低压供电电网的应用环境。
第二类环境serurdeavirorent
除了直接连接到向民用供电的低压供电电网的应用环境之外的所有环境。GB 12668.3—2003/1EC 61800-3 : 19963.5
制造商测试场所（用于测试）manufacturers premises(for test)在制造厂的车间或实验室内,专门测试其所造设备的场所,设备可能是 H[S,CDM或 BT)M。3.6
现场（用于试验）in situ(for test)最终用广安装且正常使用设备的场所,在这里可以对设备进行测试。3.7
试验场地（辐射）tcstsileiradiatiea）必须满足在规定的条件下证确测量被试装置发射的电磁场要求的场所［GB436513.8
端口 port
规定的FDS 均生产过程的电磁环境之间的特定边界(见图2)IIEV 131-02-21修订本. 。3.9
机壳端口enelasurt purl
[IS的物理边界，电磁场可道过这个边界辐射或侵人（见图2】3.10
生产过程测置和控制端口pnrt for process imeasnrenient and con1rel将生产过程与第3 章定义的PLS连接一起的等体或电缴的输人/输出(I/0)端口(觅图2)。3.11
电源端口power port
连接与供理电源（阅时也向共他设备供电的端口，3.12
机械连接mechanical link
FIS中电动机的轴与第3章所定义的被传动的生产设备之间的机械连接，3.13
信号接口 signal inlerface
连接基本传动模缺或成堡传动模块(3I)M/CI>M)与PDS中另一部分的线路的输人/输出(I/O)连接（见图2）：
机充端口
过程测设和控制竭
CHMPIS
的其他部件
接地蹦打
或部分
电源接门
图2PDS内部接口和端口的举例
中们S 的其他部性
创电动机
PCC,iPC.PC
其定义见1E 61000 2-4：
注：-PCC甚公共期络上的公共帮合点；-IPC尼！内的耦合点：
PC 是摘点(两种状况中的任一种)。3.15
电源接口
power interface
PTDS内部电源配电所需的连接（见图3，说明见附录A.2)，法：的宅源接口可能具有不同的形式秘范围在CDM/HIM两
CB 12668.3-2003/IEC 61800-3:1996电源接口可以尽将电源由BMCIM的-部分配送到方部分而作的连接，个电源接口可以为不同的PDS所共用。根据第4章，不考虑多重供电的影咳。例子见图和图一。医3所示为输人变流器向输出过变器配电的电源接口这单，变随器是将通过中源的电能变赖成另·种形式的电能(此处变换成直流电而送变器则甚将中间形式的也能(比处为直流)变焕成势一种形式的能(此处变换成流电),关司以直接施加于炎流动机。图4示出俯以等压器(CEM的--帮分)齿级向各个[M配电的电源接山：在理内
意，逆变器报电动机之间或各个旺动机组之间的准接也是个中源接.这是转换为机械能之前的最后个电源接门
电源接口
电源端
BDA1 1
属+所有B3M
· R[M2
图 3PIXS 与公共直流母线间的电源接口P.2
多电动机PL
GB 12668.3—2003/1EC 61800-3:1996中该端口
篇守所有！
围 4与公共输入变压器间的电源接口电源接
多动IDS
cenverter(of the cnmplete drive module(CDa))成套传动模块（CDM)的变流器
CM的变流器将供电电网的电H，电流和/或频率变换为向电动机馈电的电压和或电流和，频率(详见附录 A. 2)
过注1：变流器由换相电子器件及其相关的换相电降期破，它由品体脊或品阐管或任何其他的电力电于举导体器件来实现控制。
2：变流器可以是电网换相，负载换相或育换，例如，可以出个或率个变流需或逆变器组脱，3. 17
电动机(le:irirc)mtoT
-.种将电能转换为机械能的电动机器，！1EV15：153”3.18
PnS的电动机molor(of thePDs)
就本部分来说，该中动机包括在其上安装的可划相配合并支捕其运行方式的所有传感器4公共要求
从发射和抗扰度的观点来看，所有的现象都应分别给予考虑，对于挪些没有节虑到多重供电的影前的条件，都要给出限值
4.1系统方面
可以用许多种配置为式设计PS。辟如，尽管摘出功率额定值同，们由于用户的要求和经济状混不同,电能变换为机械能所采用的方式可能不同，图1说期在传动系统中听以采片不同的谢电部分或辅助设备以及不同的电动机和变斥器组合形式，对下这些案件，不需要对每一种可能的方案都相以试验，为了逼真地模拟EMC:的状况.应选择-种典型的结构进行GI3/T3859.1中+6.1条所规定的型式试验。
GB12668.3—2003/1EC61800-3:1996评估抗扰度所用的试验应视FDS特定的配置、端口，工艺和运行条件而定（见附录）：4.2试验
4.2. 1般条件
本部分中规定的所有试验确保与基本的EMC：要求一致，并且只是型式试验。试验应采用制造厂家摊荐的布綫方法来进行。
根据经济和实际情况，设备应在现场、生产厂厂房或试验现场进行试验，但要视设备的用途前定。用规定的试验方法测量措，设备应满足要求。除了本部分中指明的试验外，不要求也没有必要进行别的EMC试验，要采取防护措施，以防进行EMC试验时因出现设备故障可能造成的对个生产过程末预料到的影响。
试验时，除非厂家另有说明，:IM应采用制造规定的地缆和接地规购连接到适当额定值的标准电动机上：在某些情况下（例如对低频辐射进行评估时）.可能要另加无源负载条件（电阻性或电阻性和电感性）。然而，在此情况下，无源负载配置应有与电机金属外光一样的屏敲层，应注意，评估其高频发射时从负载到地之间的齿生电容不是标准值，他可以与电机寄生电容（约1nF～20 F或更大)不同。在引用的·些标推中对试验说明，试验方法、试验特性和试验装暨都已作厂介绍，在此不在赞述。然而，若在试验实际执行过程科应用期间需要作一些修改，或者另外有别的要求和附加资料，或者需要特定的试验方法,则在本部分中给出。4.2.2试验报告
试验结巢应以试验报告的形式确认。试验报告应清断而明确地阐明与试验相关的所有信息（如负载条件，电缆敷设等等）。制造厂应提供功能说明以及验收准测中技术规范限值的定义，开在试啦报告中记录下来。
在试验报告中.选定的试验方案是合理的，应选择史够数月的端子，以便模拟实际的工作条件，并保证包含所有相关的端子类型。试验应在额定电源电下进行并且是可复既的。4.3用户文件
制造广应向BI>M、CLDM的安装者或PDS的使用者提供正确安装到所应用的环境中的典型系统或生产过程中所必需的文件。如果需要外部器件或设备或特殊连接的要求才能通过试验，则应在用户文件中明确地闹明。例如，电网阻抗的大小，是否需采用屏蔽的或专用的电缆，电缆的最大长度，是否要采用滤波器,以及正确连接到有效的接地点。为满足不同环境下抗扰度和/或发射要求，底列表给出P[S需增设的可选器件或设备：PDS可能增设的辅助设备（如选件或增强作用的那些）也应列表给，根据交货产品（无论是BI)M、TDM还是PIS)的完整性和特点及其坏境的F:M(:灵敏性：制造厂应负责提供正确进行典型安装所必须的附加资料：
这方面的资料也可在试验报告打的禁部分期以叙述，阐明最终推荐的方案：例如，若BDM是安装于民用环境中，则需要附加资料，应用指南的内容也应与用户典型的技术能力相适应。5抗扰度要求
5.1般条件
PDS的子部件·如电力电子电璐，驱动电路，保护电路、控制电路及显示和控制面板，对电磁骚拢的抗犹度可通过各白的试验来验证，若必要，司使用适当的负载来代替缺少的部件，通过这些试验验证各个子部件的性能-在这些了部件中所包含的DS的各个端门或接口的试验可以表2和表3中选取有关的试验方法和试验等级来进行。推荐采用这利方法来保证质量，结果可写人试验报告。另方面，也可通过试验BDM、CDM或PDS的特定性能来替代试验其子部件的性能。GR 12668.3--2003/1EC 61800-3: 19965. 1. 1 验收准则(性能准则)
应使用验收准则米检验PDS抗外部骚扰的性能。从 EMC的观点来看,根据图 1,任何装备郁应能E常运行。由于DS是较大型牛产过程+功能序列的部分，所以因PIS的性能变化而引起对这生产过程的影响是很报难预料的，PDS的主要功能是将电能转化为机械能，以及进行这一变换所需的信息处理。对干其中的每一项功能，子部件的性能分将三个部分：电动电子电略和驱动电路的运行：-信息处理和检测功能；
一显示和控制面板的运行。
表1中按给定的疆扰的影响分A,,C三种验收性能)准则,其中每个雅期都定义了一个特定的性能等级。
注1：验收准C
在据人员的下预(人工复位)可使功能恢复。对于以逆变方式上作的电网换相逆变器,充许保险丝熔断：注 2 验收准则 A,H.7
不许误起动，误起动是指脱离遥转状态\ST(PPED停止>\的-种术预料到的变化，它可能快电动机运转。表 1 检验 PES抗电磁密扰的验收准购顷
特能性能，
·般的
特定性能：
特殊的转超特性
了部件性能，
上作特性末有明显的变化
在规定的允差之内正常地
转矩偏范作规定的允差内
电力电子电錦和驱动电璐！电力半导体器件衣击奇的运行
干部件性能：
信息处理和检测功能
了部件性能：
就示和控制面极的送行
与外部器件的遭讯和数据交
换不翌骄扰
1,D显示信总无变北，只
光究度略有衰减，或存学符
销行变动
5.1.2子部件性能或特定性能的选择验收(博能)准则
T作特性有明显的(可见的：关机,T作特性变化或可听到的）变化
能自行快复
动态转钜偏差超出规定的
能自行恢复
暂时性面穿，不会引起驱动
系统关机
暂讨通信骚扰,不会发出可
能引起内部波外部器件关机
的错误报告
信息有可见的暂时性变化
1.E 的亮度不理想
: 保护器件触发(见 5. 1. 1 注 1) |本能自行恢茎
转矩失控
不能白行恢复
关机，保护器件触发（见
5. 1. 1 1)www.bzxz.net
不能自行恢复
道讯链误,数据和息丢失
不髂肩行恢复
信息水久性丢失或者不充许
的上作右式
最示出的信息明显错娱
表1中一般的特定性能项日应根据抑S的特定用途和典型的配置米确定。选择这些项日是制造厂的责任。
若由于PI)S尺寸的限制，或史于电流或额定供电能力的限制，或负载条件的限制，PDS不能在诚验场地投入使用时，应采用子部件验收推则来试验子部件。在任何情况下，试验装置都应能抗住施加于被试PDS或被试子部件的最高强度的骚扰，根据表1,在下列两种情说时特定性能项目应采用部件性能试验：不是非常适用；
GB 12668.3—2003/IEC 61800-3:1996一由于技术和经济上的原因m·不遗用（如，对于大型的和/或带方各自功能单元的复杂的PDS）。只有在PDS中存在相关的端口或接口时，才应对信息处理和检泌功能（也包括所选的一些辅时设备，若有的话)进行试验。根据表1，在这些功能存在的情说下，进行子部件性能试验就足以确定与本部分是否致。
转短特性这个特殊的系统性能只有在用门明确要求下才进行试验。在这种情说下，转矩特性可用直接或间接两种方式试验。直接试验方式来用抗EMC转矩测量仪来测量转矩的变化。间接试验涉及到电流性能。在确定全部转动惯鼠时，可以利用也流和速度特性进行间接试验：转矩性能可以通过加上骚扰后保持电流或速度恒定在规定的允差内的能片求确定（参览5.1.3)。5.1.3试验条件
可以采用轻载试验。例如，在内部有门极驱动电路的情况下，尽管输出电流狠小，外部骚扰仍有可能引起故障（如不应出现的同一相两臂问短路或放电电路触发）。这同样用于4任何也子或微机控制的设备。
若要求满负载试验（作为合间的一个规定项且）,则应来用特定性能试验，并尼试验应在BDM上作为个成套的单来迟行，见附录A.3.试验转矩特性以及信息处理和检测功能要求特殊的试验设备，该设备对试验骚扰的寄生分要有适当的抗扰度。只有在试验设备的抗犹度可用标准的测量来验证的情记下，才可进行这种试验。转知骚扰的评估可通过转矩传感器来逛行，或者通过对转矩牛成电流的测氧或计算，或采用其他间接的技术，在试验场地应提供适用的航扰负载，为了试验信息处埋或检测功能·应设有适当的设备来模拟数据通讯或数据计算。该设备应具有足够强的抗扰度，以便在试验期间能正常工作。由于电动机已由其厂家按照相关的标推进行了试验.除「检测元件外,PDS的电动机部分就不需要再进行任何附加的EMC抗扰度试验，所以尽管电动机在试验期间连接到IDM/CDM上·过不需要对电动机本身进行EMC抗扰度试验。对那些存在的相关端，包括所选辅助设裔（若有的话）的那些端门进行试验，要依定义明确日可复现的方式逐个端口进行。然而，若有几个过程的泌量和控制端目或信接口具有相同的物理配置（布筒}，则试验该类型的个端口或接口就叫以了在下列条款中叙述了最低要求,试验和验驳准则。验收准则请参见5.1.1。5.2基本抗扰度要求——低频强扰在设计PDS对低频骚扰的抗扰度时应采用以下这些条款中给出的要求。每个制造」可以用试验、计算或模拟方改米验证其是否符合要求。结果应作为其产品的技术说明给出，根据下列条款，依维定的功能等级来设计基本传动模块（3打M！时，所采用抗扰度等级成商于减室少等于对应其系统正常运行的兼容性等级。连接到同连接点（的两个系统间的兼容性等级，根据电米确定。对于接于公其连接点(FCC)的公平概压系统,其最穿性等级见 IEC6ID0G-2-2,对于接于连接点(PC)的工业用低压供电系统，请见IF61C00-2-4。附录表A.1以实用的规点作:了综述。5. 2. 1 谐波和换相缺口/电压缔变稳态条件下，与总请波畴变利各个谐波欢数相关的、设所的抗扰度等级应至少等下IFCF02-4(等级3,TI一10%)或FC510001-2-2(TH-8%)舰定的永久报容性等级.验收准测为A,瞬态条件下（少于：15).设计所用抗扰度等级应至为永久兼容性等级的1.5倍，这要求的验收准厕为，
根据1EC:6[00))-2-4或[EC610002-2所规定的非容性等级产生的谱波租谱间波的穿法而计算出的峰值电压没有壮么物理意义，不能作为个抗扰度谁而对于专用于电力变流器的电网·所遇到的谐波畸变因子的值可能迅火于1F：61C004（为计算题谐波变)规定的最大兼容性等级.例如G13:73859.1的5,2.2.4条巾所列的抗扰度等级A，若要求GI 12668.3--2003/IEC 61800-3:1996这样更等级的抗规度，姆碰击用户提出，许多变流器产:牛换相缺!1。换相缺[对 PS 的有害影响可能远人于用懒分析法所得其对总谐被畸变的影响。所以，对换相缺口需采用时域分析法。换相缺口的分类见GB/T38S9.1的5.2.2.4条。并规定换相缺口采用深度（d.占ULwm的自分数)和面积（死×度）来测鼠。针刘第二类环境中来用的PDS的换相缺I[,设计所用的抗扰度等级应等于 GB/T 3859.1 的抗扰度等级B(深度40%.面积250%×度），除非用户规定采币更高的抗扰度等级。验收推则为A，注意，拍于谱波和换相缺口而产生的应力嘀电子控制部分以及桌些功率部件（如吸收电路）。因对电控制部分动作是瞬间发生的，并且吸收电有·短的热厨间常数，所以，即使有这再情况，对于永久条作的试验周期不需要超过I，进一非说明见附录B.！。5.2.2电压变化，波动，电压跌落和短时中断5.2.2.1电压波动
电压波动的典型状见IECG1000-2-1中的图3~图行。相对于PDS的额定电压,电医波动的幅值列于IEC 61000-2-4的表1(2级：±10%,3级：！10%。15%,持续时间：1min)，设计听用抗扰度等级应达到验收雅卿A，当输人电压低额定电压时，最大机械轭山（速度和/或转矩)额定值叫能戴小(见附录A.1.2中表A,4)
5.2.2.2电压跌落-短时中断
电压跌落利短时中断指供电电压减少超出波动范围，其幅莅可能为10%～10)%（剩下的电压为90%-~0%）+且规定其持续时间小于1tmin（见1Fl67000-2-1）。即使是电压跌落的幅值为30%50%,持续时间为 C,3s~1.0 s,这样的跌落也可能导致PDS转换能量的期失，对一个生产过程没有详细的了解.则很难确楚电压跃落（能量减少)对这一生过程的影响：这种影啊表现在系统和额定值方面，落且当对的功率要素（包括损耗）高于有弱动率时，这·影响通常最大．
为防止电压跌落和愈时中断.设计所用的抗扰度等级应到验收准则（.其定义见表1，在这些情说下,PIS的制造厂应使户能够获得有关PIS性能的资料：就扫前的技术水平，般据其,1作方式和狐定值：通过简单且可靠的计算就叫估计FDS 的性能。所以，不留要进行防电正跌落的试验（是不经济的）。尽管如此,在有可能利不危险的绩况下（见第子章）短时中断期间 FPDS的性能可遥过在 PDS 的标准工作条件下通,断供电电网来验证(见附录 B. 4. 1)。下面举例说明这-一复杂的间题。降低输人电压，即使只有几笔秒，也可能导致用于以再生方式工作的电网换相品阐管变流器的熔断器熔断。使转速和转矩的允差与牛产过程的性能相适应就可简单而又较好地确定用抗拢度（例如，风和卷扬机应有所不周）如果要求更简的抗就等级，贴应由拥户误出。抗扰度的显商（如用1.1S，备用发电机，降额等等）可能会使PDS的尺寸和成术总著增加，并能降低效率和功率因数。如自动再起动这样的工作方式可能具有安全的作用·这是安装者或用户的责任，不属于本部分的范阐（见第7章）。5.2.3电压不平衡和频率变化
5.2.3.1电压不平衡
也压不衡可能是由于三相系统中某个单相负载引起的，实际」电压不平衡等于不平衡的单相负载的功率与三相电网规功率之比：设计所的抗扰度等级应等于所考患的连接点（P)兼容性等级，见1EC61000-2-44表1（等级3:3%）载1F(:610002-2第6条（2%）。说明见附录R.3。5.2.3.2频率变化
在兼容性等级限值之内频率变化可通过电子控制补偿，控制的链可能是频率变化的变化率。IFCf100-2-4给出了兼容性等级（等级3：士2%或对十独立的供电电网士4%），相应的变化率分别为1%/5和2%/s，或见IEC61000-2-2的第8条（±1Hz）。
