GB/T 12703.2-2009
基本信息
标准号： GB/T 12703.2-2009
中文名称：纺织品 静电性能的评定 第2部分：电荷面密度
标准类别：国家标准(GB)
标准状态：现行
发布日期：2009-06-19
出版语种：简体中文
下载格式：.rar .pdf
下载大小：3688963
标准分类号
标准ICS号：纺织和皮革技术>>纺织产品>>59.080.01纺织产品综合
中标分类号：纺织>>纺织综合>>W04基础标准与通用方法
关联标准
替代情况：替代GB/T 12703-1991
出版信息
出版社：中国标准出版社
页数：8页
标准价格：14.0 元
出版日期：2010-02-01
相关单位信息
起草单位：全国纺织品标准化技术委员会基础标准分会(SAC/TC 209/SC 1)
发布部门：中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
标准简介
GB/T12703的本部分规定了纺织织物电荷面密度的测试方法及静电性能的评价。本部分适用于各类纺织织物。本部分不适用于铺地织物。 GB/T 12703.2-2009 纺织品 静电性能的评定 第2部分：电荷面密度 GB/T12703.2-2009 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

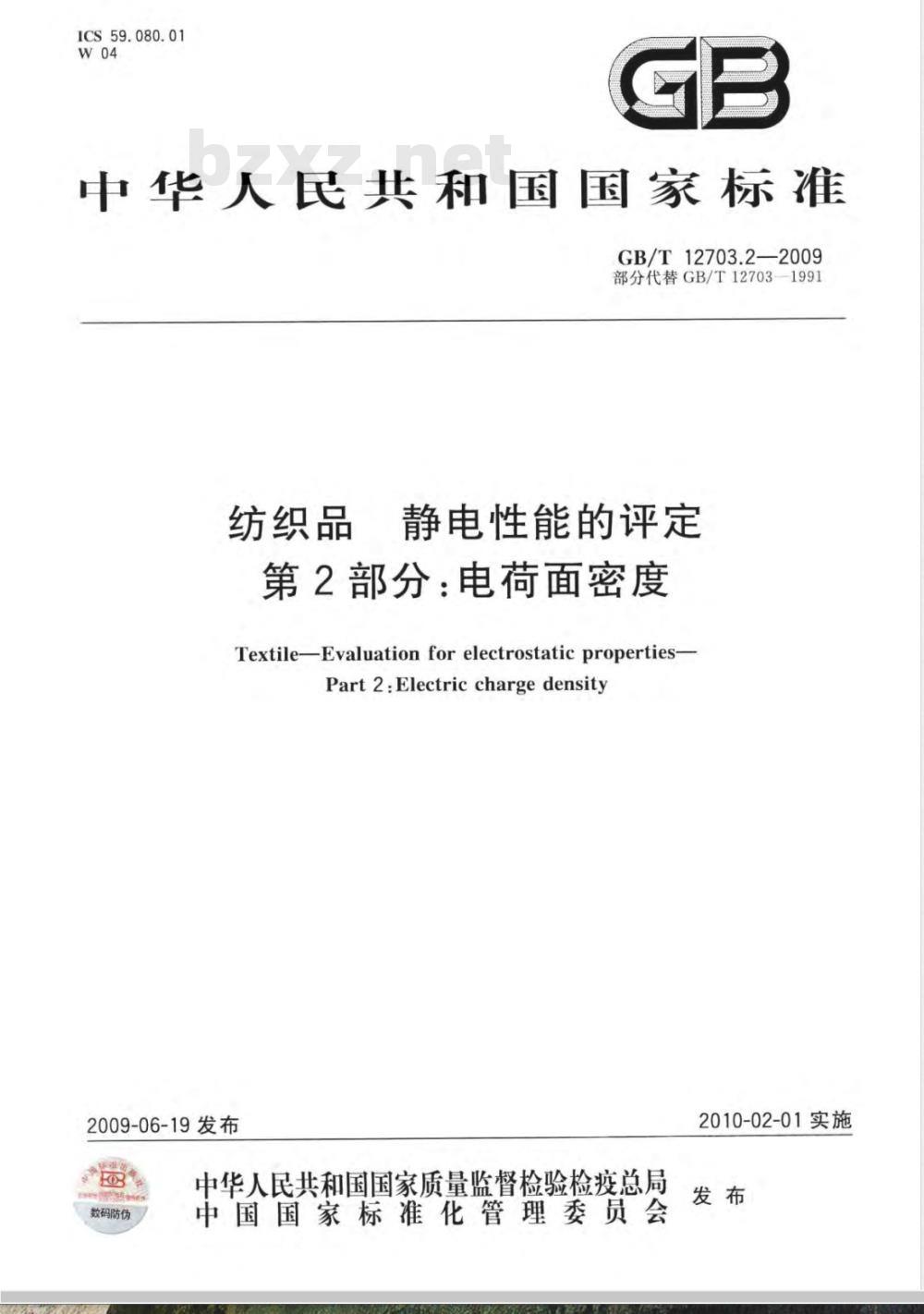

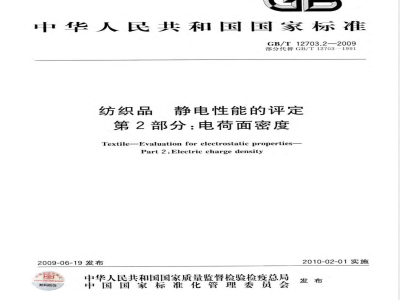

ICS59.080.01
中华人民共和国国家标准
GB/T 12703.2—2009
部分代替GB/T12703—1991
纺织品
静电性能的评定
第2部分：电荷面密度
Textile-Evaluation for electrostatic properties-Part2:Electricchargedensity
2009-06-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2010-02-01实施bzxZ.net

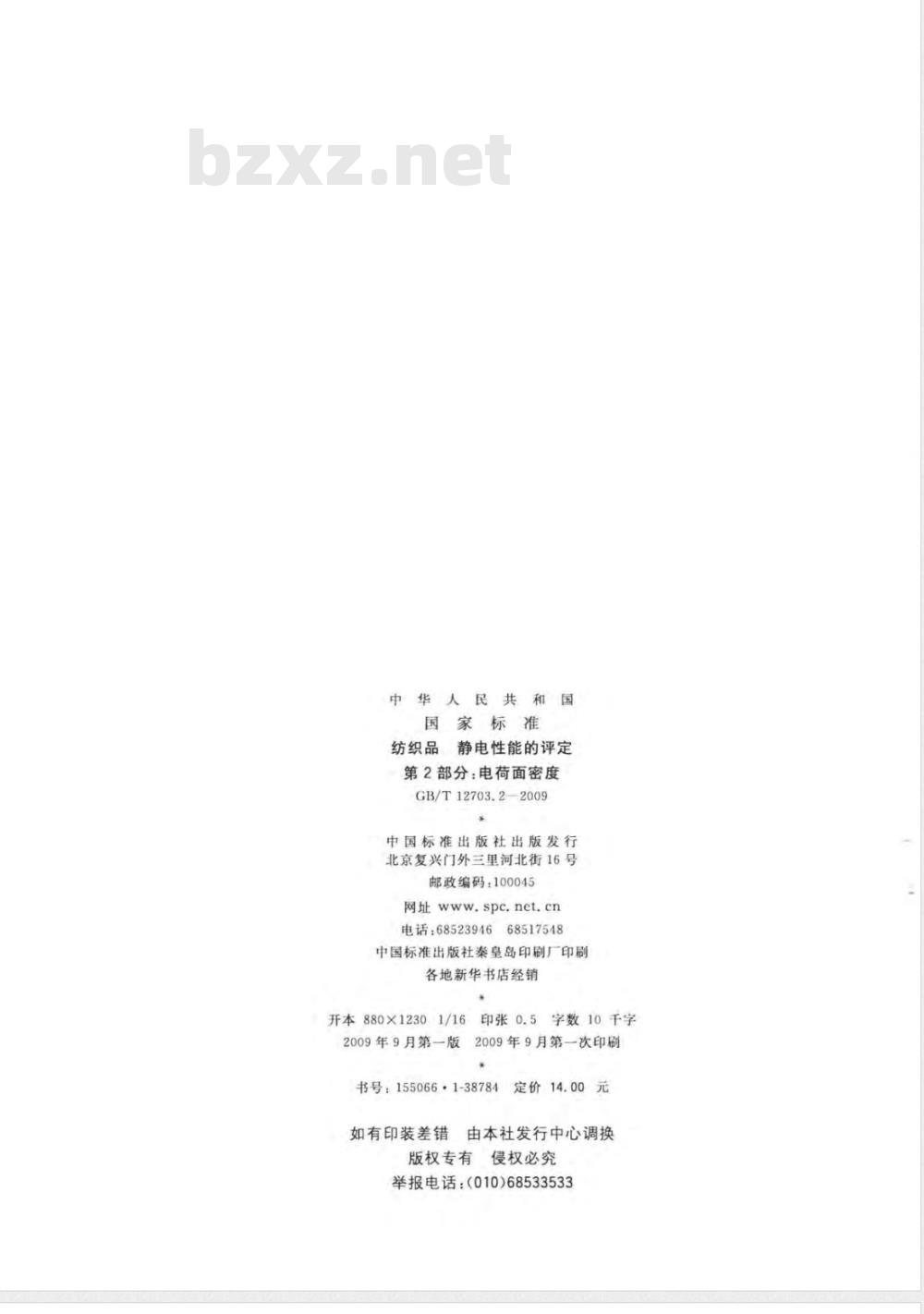

共和国
中华人民
国家标准
纺织品静电性能的评定
第2部分：电荷面密度
GB/T12703.22009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
880×1230
2009年9月第一版
印张0.5
字数10千字
2009年9月第一次印刷
书号：155066·1-38784
如有印装差错
定价14.00元
由本社发行中心调换
版权专有
有侵权必究
举报电话：（010)68533533

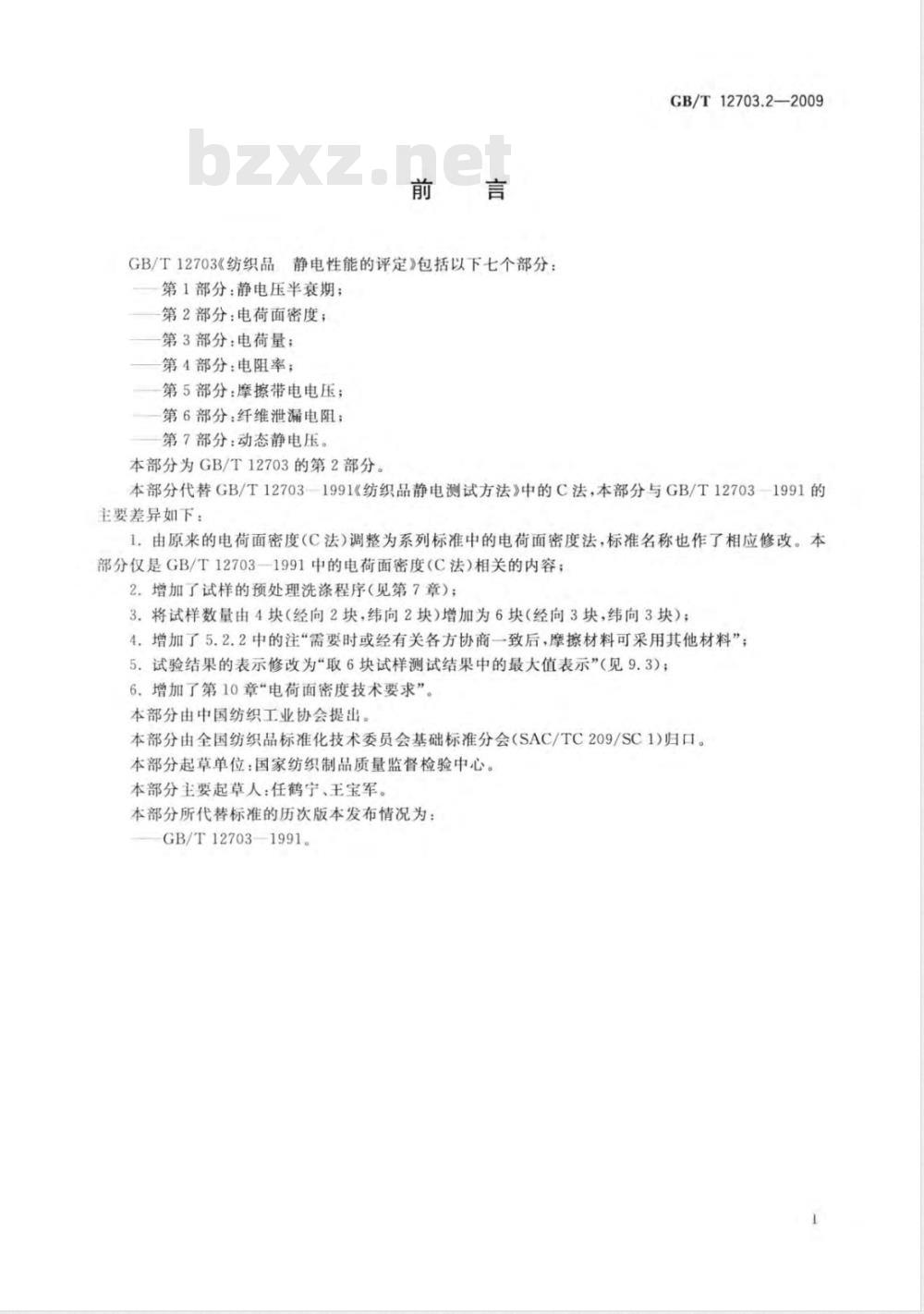

GB/T12703《纺织品静电性能的评定》包括以下七个部分：第1部分：静电压半衰期；
第2部分：电荷面密度；
第3部分：电荷量；
第4部分：电阻率；
第5部分：摩擦带电电压；
第6部分：纤维泄漏电阻；
第7部分：动态静电压。
本部分为GB/T12703的第2部分。GB/T12703.2—2009
本部分代替GB/T12703—1991《纺织品静电测试方法》中的C法，本部分与GB/T12703—1991的主要差异如下：
1.由原来的电荷面密度（C法）调整为系列标准中的电荷面密度法，标准名称也作了相应修改。本部分仅是GB/T12703一1991中的电荷面密度（C法）相关的内容；2.增加了试样的预处理洗涤程序（见第7章)；3.将试样数量由4块（经向2块，纬向2块）增加为6块（经向3块，纬向3块）；4.增加了5.2.2中的注“需要时或经有关各方协商一致后，摩擦材料可采用其他材料”5.试验结果的表示修改为“取6块试样测试结果中的最大值表示”（见9.3)；6.增加了第10章电荷面密度技术要求”。本部分由中国纺织工业协会提出。本部分由全国纺织品标准化技术委员会基础标准分会（SAC/TC209/SC1)归口。本部分起草单位：国家纺织制品质量监督检验中心。本部分主要起草人：任鹤宁、王宝军。本部分所代替标准的历次版本发布情况为：GB/T12703—1991。
1范围
纺织品
静电性能的评定
第2部分：电荷面密度
GB/T12703.2—2009
GB/T12703的本部分规定了纺织织物电荷面密度的测试方法及静电性能的评价，本部分适用于各类纺织织物
本部分不适用于铺地织物
规范性引用文件
下列文件中的条款通过GB/T12703的本部分的引用而成为本部分的条款。凡是注日期的引用文
件，其随后所有的修改单未包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。部分。
GB/T8629
纺织品
凡是不注日期的引用文件，其最新版本适用于本试验用家庭洗涤和干燥程序（eqvISO6330：200o）SS
术语和定义
适用于GB/T12703的本部分
下列术语未
电荷面密度
lectricchargedensity
样品每单位
位面积
上所带的电量，以ac/m为单位
4原理
擦后的试样投人法拉第简，以测量试样的电荷面密度将经过摩擦
装置与用具
测试用法拉第简系统
盒z0 cm,高85cm~100 cm,内筒直径40 cm60 cm，高75 cm~95 cm，电见图1。外筒直径50
容器的泄漏电阻1×1042以1Q电容值应与静电电压表量程相匹配，绝缘支架的绝缘电阻应在1×1012以上。系统电容可用精密万用电桥或其他电容测量仪测量。口
外筒；
内筒；
电容器；
静电电压表；
绝缘支架。
图1法拉第筒
CB/T12703.2—2009

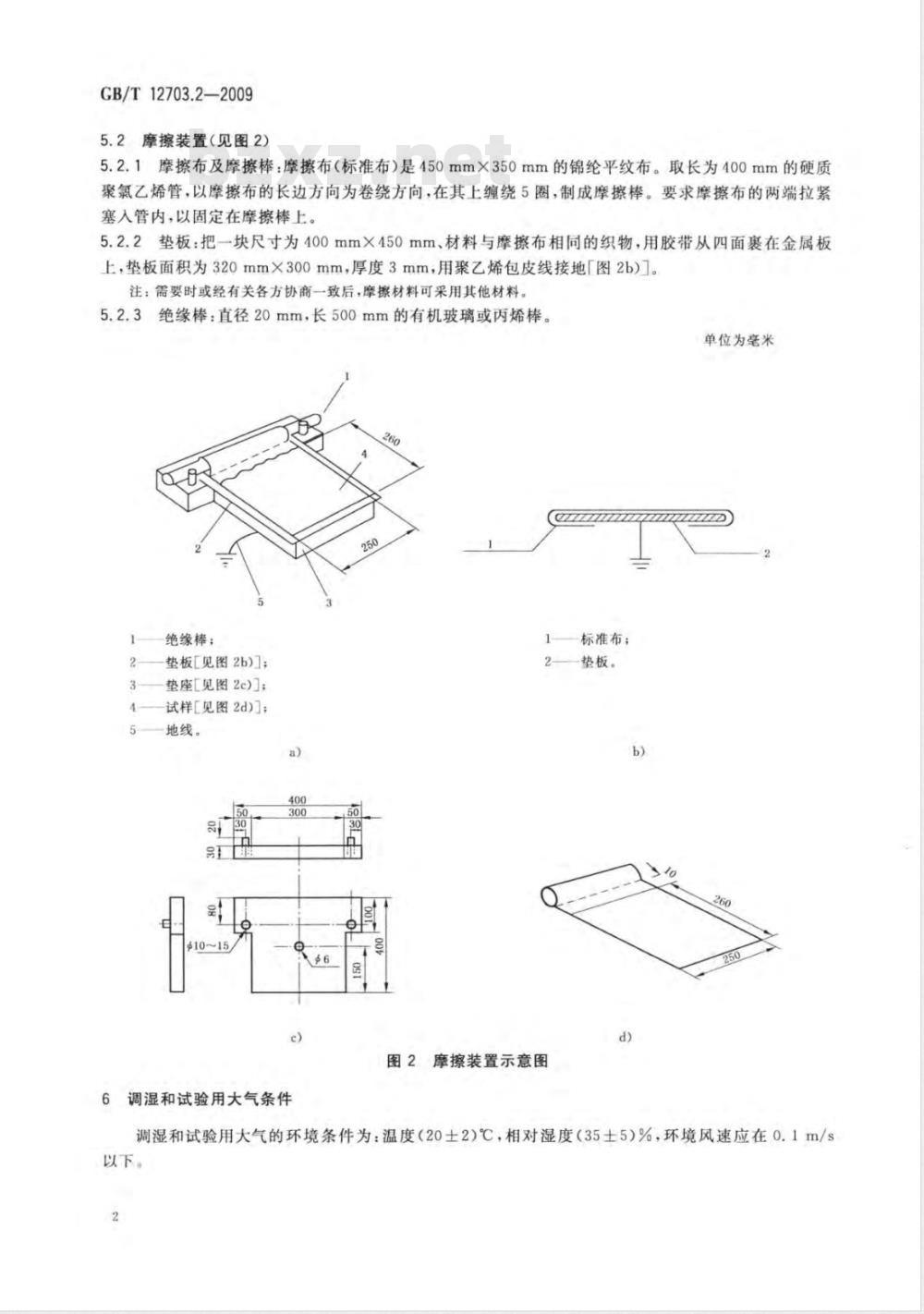

5.2摩擦装置（见图2）
5.2.1摩擦布及摩擦棒：摩擦布（标准布）是450mm×350mm的锦纶平纹布。取长为400mm的硬质聚氯乙烯管，以摩擦布的长边方向为卷绕方向，在其上缠绕5圈，制成摩擦棒。要求摩擦布的两端拉紧塞入管内，以固定在摩擦棒上。5.2.2垫板：把一块尺寸为400mm×450mm、材料与摩擦布相同的织物，用胶带从四面裹在金属板上，垫板面积为320mm×300mm，厚度3mm，用聚乙烯包皮线接地「图2b）l。注：需要时或经有关各方协商一致后，摩擦材料可采用其他材料。5.2.3绝缘棒：直径20mm，长500mm的有机玻璃或丙烯棒。单位为毫米
绝缘棒；
垫板[见图2b)]；
垫座[见图2c)]；
试样［见图2d)]；
地线。
6调湿和试验用大气条件
标准布；
图2摩擦装置示意图
垫板。
调湿和试验用大气的环境条件为：温度（20士2）℃，相对湿度（35士5）%，环境风速应在0.1m/s以下。
7试样准备
7.1预处理
GB/T12703.2—2009
7.1.1如果需要，按照GB/T86292001中7A程序洗涤，由有关各方商定可选择洗涤5、10、30、50、100次等，多次洗涤时，可将时间累加进行连续洗涤。或者按有关方认可的方法和次数进行洗涤。注：累加时间时，将7A程序洗涤、冲洗1、冲洗2、冲洗3中时间分别进行累加。7.1.2将样品或洗涤后的样品，在50℃下预烘一定时间。7.1.3将预烘后的样品在第6章规定条件下达到调湿平衡，不得沾污样品。7.2试样
7.2.1试样应在距布边1/10幅宽内，距布端1m以上的部位裁取，不应有影响测试的疵点。7.2.2随机裁取6块试样（经向3块，纬向3块），尺寸为250mm×400mm，按图2d）将长向一端缝制为套状，未被缝部分长度为270mm（有效摩擦长度260mm）。7.2.3将绝缘棒插入缝好的套内，放置于垫板上，勿使之产生皱折。8试验步骤
8.1双手持缠有标准布的摩擦棒两端，由前端向体侧一方摩擦试样（注意不应使摩擦棒转动），约1s摩擦一次，连续5次（图3）。
1样品；
2—垫板。
图3摩擦示意图
8.2握住绝缘棒的一端，如图4所示，使棒与垫板保持平行地由垫板上揭离，并在1s内迅速投入法拉第筒，读取静电压或电量值。此时，试样应距人体或其他物体300mm以上。向上方提起
1——试样；
2—垫板。
图4揭离试样示意图
8.3每块试样进行三次测试，每次测试后应消电直至确认试样不带电时再进行下一次测试。GB/T12703.2—2009
9结果计算与表达
9.1读取静电电压值或电量值，根据式（1)计算电荷面密度。Q-C.V
式中：
电荷面密度，μC/m；
——电荷量测定值，μC;
法拉第系统总电容量，F；
电压值，V；
试样摩擦面积，m。
计算每个试样3次测试的平均值，作为该试样的测量值。9.3取6块试样测试结果中的最大值，作为该样品的试验结果。10
电荷面密度技术要求
如果需要，可根据样品的用途提出对电荷面密度的要求。.（1)
对于非耐久型抗静电纺织品，洗前电荷面密度应不超过7.0μC/m；对于耐久型抗静电纺织品，洗前、洗后电荷面密度均应不超过7.0μC/m。如有关各方另有协议，可按协议要求执行。注：耐久型是指经多次洗涤仍保持特定性能的产品。11试验报告
试验报告应包括下列内容：
标准编号；
样品描述；
试验温湿度条件及试验日期：
仪器型号及主要试验参数；
试样是否经洗涤，如洗涤注明洗涤次数；试验结果；
所使用的摩擦布的种类；
如果需要，对样品电荷面密度给出评价；任何偏离本部分的细节和试验中的异常现象。版权专有侵权必究
书号：155066：1-38784
GB/T12703.2-2009
打印日期：2009年11月26日
定价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国国家标准
GB/T 12703.2—2009
部分代替GB/T12703—1991
纺织品
静电性能的评定
第2部分：电荷面密度
Textile-Evaluation for electrostatic properties-Part2:Electricchargedensity
2009-06-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2010-02-01实施bzxZ.net
共和国
中华人民
国家标准
纺织品静电性能的评定
第2部分：电荷面密度
GB/T12703.22009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
880×1230
2009年9月第一版
印张0.5
字数10千字
2009年9月第一次印刷
书号：155066·1-38784
如有印装差错
定价14.00元
由本社发行中心调换
版权专有
有侵权必究
举报电话：（010)68533533
GB/T12703《纺织品静电性能的评定》包括以下七个部分：第1部分：静电压半衰期；
第2部分：电荷面密度；
第3部分：电荷量；
第4部分：电阻率；
第5部分：摩擦带电电压；
第6部分：纤维泄漏电阻；
第7部分：动态静电压。
本部分为GB/T12703的第2部分。GB/T12703.2—2009
本部分代替GB/T12703—1991《纺织品静电测试方法》中的C法，本部分与GB/T12703—1991的主要差异如下：
1.由原来的电荷面密度（C法）调整为系列标准中的电荷面密度法，标准名称也作了相应修改。本部分仅是GB/T12703一1991中的电荷面密度（C法）相关的内容；2.增加了试样的预处理洗涤程序（见第7章)；3.将试样数量由4块（经向2块，纬向2块）增加为6块（经向3块，纬向3块）；4.增加了5.2.2中的注“需要时或经有关各方协商一致后，摩擦材料可采用其他材料”5.试验结果的表示修改为“取6块试样测试结果中的最大值表示”（见9.3)；6.增加了第10章电荷面密度技术要求”。本部分由中国纺织工业协会提出。本部分由全国纺织品标准化技术委员会基础标准分会（SAC/TC209/SC1)归口。本部分起草单位：国家纺织制品质量监督检验中心。本部分主要起草人：任鹤宁、王宝军。本部分所代替标准的历次版本发布情况为：GB/T12703—1991。
1范围
纺织品
静电性能的评定
第2部分：电荷面密度
GB/T12703.2—2009
GB/T12703的本部分规定了纺织织物电荷面密度的测试方法及静电性能的评价，本部分适用于各类纺织织物
本部分不适用于铺地织物
规范性引用文件
下列文件中的条款通过GB/T12703的本部分的引用而成为本部分的条款。凡是注日期的引用文
件，其随后所有的修改单未包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。部分。
GB/T8629
纺织品
凡是不注日期的引用文件，其最新版本适用于本试验用家庭洗涤和干燥程序（eqvISO6330：200o）SS
术语和定义
适用于GB/T12703的本部分
下列术语未
电荷面密度
lectricchargedensity
样品每单位
位面积
上所带的电量，以ac/m为单位
4原理
擦后的试样投人法拉第简，以测量试样的电荷面密度将经过摩擦
装置与用具
测试用法拉第简系统
盒z0 cm,高85cm~100 cm,内筒直径40 cm60 cm，高75 cm~95 cm，电见图1。外筒直径50
容器的泄漏电阻1×1042以1Q电容值应与静电电压表量程相匹配，绝缘支架的绝缘电阻应在1×1012以上。系统电容可用精密万用电桥或其他电容测量仪测量。口
外筒；
内筒；
电容器；
静电电压表；
绝缘支架。
图1法拉第筒
CB/T12703.2—2009
5.2摩擦装置（见图2）
5.2.1摩擦布及摩擦棒：摩擦布（标准布）是450mm×350mm的锦纶平纹布。取长为400mm的硬质聚氯乙烯管，以摩擦布的长边方向为卷绕方向，在其上缠绕5圈，制成摩擦棒。要求摩擦布的两端拉紧塞入管内，以固定在摩擦棒上。5.2.2垫板：把一块尺寸为400mm×450mm、材料与摩擦布相同的织物，用胶带从四面裹在金属板上，垫板面积为320mm×300mm，厚度3mm，用聚乙烯包皮线接地「图2b）l。注：需要时或经有关各方协商一致后，摩擦材料可采用其他材料。5.2.3绝缘棒：直径20mm，长500mm的有机玻璃或丙烯棒。单位为毫米
绝缘棒；
垫板[见图2b)]；
垫座[见图2c)]；
试样［见图2d)]；
地线。
6调湿和试验用大气条件
标准布；
图2摩擦装置示意图
垫板。
调湿和试验用大气的环境条件为：温度（20士2）℃，相对湿度（35士5）%，环境风速应在0.1m/s以下。
7试样准备
7.1预处理
GB/T12703.2—2009
7.1.1如果需要，按照GB/T86292001中7A程序洗涤，由有关各方商定可选择洗涤5、10、30、50、100次等，多次洗涤时，可将时间累加进行连续洗涤。或者按有关方认可的方法和次数进行洗涤。注：累加时间时，将7A程序洗涤、冲洗1、冲洗2、冲洗3中时间分别进行累加。7.1.2将样品或洗涤后的样品，在50℃下预烘一定时间。7.1.3将预烘后的样品在第6章规定条件下达到调湿平衡，不得沾污样品。7.2试样
7.2.1试样应在距布边1/10幅宽内，距布端1m以上的部位裁取，不应有影响测试的疵点。7.2.2随机裁取6块试样（经向3块，纬向3块），尺寸为250mm×400mm，按图2d）将长向一端缝制为套状，未被缝部分长度为270mm（有效摩擦长度260mm）。7.2.3将绝缘棒插入缝好的套内，放置于垫板上，勿使之产生皱折。8试验步骤
8.1双手持缠有标准布的摩擦棒两端，由前端向体侧一方摩擦试样（注意不应使摩擦棒转动），约1s摩擦一次，连续5次（图3）。
1样品；
2—垫板。
图3摩擦示意图
8.2握住绝缘棒的一端，如图4所示，使棒与垫板保持平行地由垫板上揭离，并在1s内迅速投入法拉第筒，读取静电压或电量值。此时，试样应距人体或其他物体300mm以上。向上方提起
1——试样；
2—垫板。
图4揭离试样示意图
8.3每块试样进行三次测试，每次测试后应消电直至确认试样不带电时再进行下一次测试。GB/T12703.2—2009
9结果计算与表达
9.1读取静电电压值或电量值，根据式（1)计算电荷面密度。Q-C.V
式中：
电荷面密度，μC/m；
——电荷量测定值，μC;
法拉第系统总电容量，F；
电压值，V；
试样摩擦面积，m。
计算每个试样3次测试的平均值，作为该试样的测量值。9.3取6块试样测试结果中的最大值，作为该样品的试验结果。10
电荷面密度技术要求
如果需要，可根据样品的用途提出对电荷面密度的要求。.（1)
对于非耐久型抗静电纺织品，洗前电荷面密度应不超过7.0μC/m；对于耐久型抗静电纺织品，洗前、洗后电荷面密度均应不超过7.0μC/m。如有关各方另有协议，可按协议要求执行。注：耐久型是指经多次洗涤仍保持特定性能的产品。11试验报告
试验报告应包括下列内容：
标准编号；
样品描述；
试验温湿度条件及试验日期：
仪器型号及主要试验参数；
试样是否经洗涤，如洗涤注明洗涤次数；试验结果；
所使用的摩擦布的种类；
如果需要，对样品电荷面密度给出评价；任何偏离本部分的细节和试验中的异常现象。版权专有侵权必究
书号：155066：1-38784
GB/T12703.2-2009
打印日期：2009年11月26日
定价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
