GB/T 26759-2011 中央空调水系统节能控制装置技术规范
GB/T26759-2011
标准下载解压密码:www.bzxz.net
标准内容

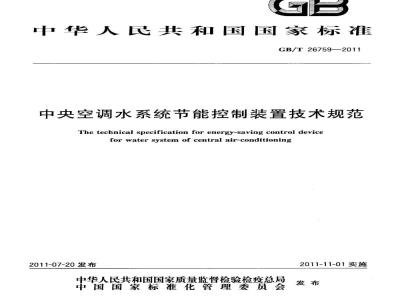

ICS27.010
中华人民共和国国家标准
GB/T26759—2011
中央空调水系统节能控制装置技术规范The technical specification for energy-saving control devicefor water system of central air-conditioning2011-07-20发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-11-01实施
1范围
2规范性引用文件
3术语和定义
4技术要求
5基本功能
6试验规范·
7标志、包装、运输、贮存
附录A(资料性附录)
节能率测试方法
表1主电路母线与绝缘导线颜色标记表2主电路的相序排列
表3机柜内部各部件的温升
表4与控制柜(箱)接地点连接的保护导线截面表5节能控制装置的高频干扰要求表6节能控制装置允许发射的传导扰动电压极限值表7节能控制装置允许发射的电磁辐射干扰极限值表A.1中央空调系统节能率测试数据记录表(一):表A.2中央空调系统节能率测试计算表(一)表A.3中央空调系统节能率测试数据记录表(二)表A.4中央空调系统节能率测试计算表(二)表A.5中央空调系统节能率测试运行参数记录表次
GB/T 26759--2011
本标准按照GB/T1.1一2009给出的规则起草。本标准的附录A为资料性附录。
本标准由全国能源基础与管理标准化技术委员会(SAC/TC20)提出并归口。GB/T26759--2011
本标准起草单位:贵州汇通华城楼宇科技有限公司、中国标准化研究院、中国建筑科学研究院、贵阳市质量技术监督局、深圳市汇技术股份有限公司、武汉市建筑设计院、中国建筑西北设计研究院有限公司、华森建筑与工程设计顾问有限公司、深圳大学建筑设计研究院、中铁第四勘察设计院集团有限公司、中国人民解放军后勤工程学院建筑设计研究院、上海裕生智能节能设备有限公司、华南理工大学、广西华蓝设计(集团)有限公司、深圳天圳自动化技术有限公司、贵州省建筑设计研究院、中国建筑西南设计研究院有限公司、四川省建筑设计院。本标准主要起草人:李玉街、蔡小兵、成建宏、王虹、郭林、罗敏、柏子平、李蔚、周敏、王红朝、郑文国、车轮飞、刘学义、施永权、刘金平、廖瑞海、杨俊、吴国庆、邓长彬、戎向阳。1范围
中央空调水系统节能控制装置技术规范GB/T26759—2011
本标准规定了中央空调水系统节能控制装置(以下简称节能控制装置)的技术要求、基本功能、试验规范及标志、包装、运输、贮存等本标准适用于中央空调水系统节能控制装置的设计、生产、试验和使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
GB/T3047.1高度进制为20mm的面板、架和柜的基本尺寸系列GB/T3797电气控制设备
GB/T4205人机界面标志标识的基本和安全规则操作规则GB4208外壳防护等级(IP代码)(GB4208—-2008,IEC60529:2001,IDT)GB7251.1一2005低压成套开关设备和控制设备第1部分:型式试验和部分型式试验成套设备(IEC60439-1:1999,IDT))
GB/Z17625.6电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的谐波电流的限制(GB/Z17625.6—2003IEC/TR61000-3-4:1998IDT)JB/T3085电力传动控制装置的产品包装与运输规程JGJ176公共建筑节能改造技术规范3术语和定义
下列术语和定义适用于本文件。3.1
中央空调水系统
water system of central air-conditioning中央空调系统中以水(包括盐水、乙二醇等)为介质的冷(热)量输送和分配系统,一般包括冷冻水(热水)系统和冷却水系统。
中央空调水系统节能控制装置energy-savingcontrol deviceforwater system of central air-condi-tioning
应用现代计算机技术、自动控制技术、变频调速技术、系统集成技术等,对中央空调水系统的运行进行优化控制以提高空调系统能源利用效率的一种自动化控制装置。3.3
智能控制单元intelligentcontrolunit安装于节能控制装置的控制柜(箱)中,实现节能控制装置与被控对象间模拟量或数字量的数据交换、且能独立控制被控对象的电路功能组合。1
GB/T26759—2011
系统节能率systemenergy-savingrate在环境条件相近、运行工况和运行时间相同的情况下,同一空调系统应用节能控制装置所节约的能耗量与未应用节能控制装置的能耗量之比的百分数(%)。4技术要求
4.1正常使用条件
节能控制装置均为室内安装,并能在规定的条件下正常工作。4.1.1环境温度和相对湿度
环境温度为一5℃~40℃,而且在24h内其平均温度不超过35℃。在最高温度为40℃时,相对湿度不应超过50%。在较低温度时,允许有较大的相对湿度,但无凝露。
4.1.2污染等级
安装场所空气中不得有过量的尘埃、酸、盐、腐蚀性及爆炸性气体,也无危害绝缘的气体和蒸气。如果没有其他规定,般应按GB7251.1—2005中6.1.2.3规定的污染等级2环境中使用。4.1.3海拔
当节能控制装置安装场地的海拔不超过1000m时,可按其额定输出功率使用;当节能控制装置安装场地的海拔超过1000m时,需要对节能控制装置降额使用(以1000m为基准,海拔每超过100m相应降额1%使用)。
4.1.4安装条件
节能控制装置的安装场所应无剧烈震动或冲击,并应留有维修空间。对于垂直安装的设备,安装倾斜度≤3°
4.1.5供电电源
应符合以下规定:
a)交流电压偏差范围不超过输人额定电压的士10%,短时(0.5s以内)电压波动范围为输人额定电压的一15%~10%;
交流电源频率波动不超过额定频率的土2%;b)
c)电压的相对谐波分量不超过10%。4.2一般要求
4.2.1元、器件
节能控制装置所用的元、器件,应符合相关的标准。制造商应尽可能采用标准元、器件。所有元、器件的选用应符合设计要求。
4.2.2控制单元
节能控制装置中所用的控制单元,应符合GB/T3797规定的要求。2
4.2.3操作机构
GB/T26759—2011
节能控制装置应有操作机构,操作机构的运动方向应符合GB/T4205的规定,开关或按钮应设在操作者易于发现和操作的位置。4.2.4人机接口
节能控制装置的人机接口宜采用计算机显示和输人操作的方式,并提供全中文(英文备选)的软件界面,以及直观的图形和图表,使操作人员易懂、易学、易用。4.3技术性能
4.3.1输出频率调节范围
节能控制装置输出电压和电流的频率值应能调节,频率调节范围由节能控制装置制造商产品技术文件规定。
4.3.2输出额定容量
在额定输出颖率和额定输出电流下工作时,节能控制装置输出容量应不小于额定输出容量。4.3.3过载能力
节能控制装置在额定输出电流下连续工作时,允许施加非周期性过载。过载能力为在110%的额定输出电流下持续时间不小于60s。4.4控制柜(箱)的要求
4.4.1柜(箱)体
机柜的外形尺寸按GB/T3047.1的规定4.4.1.2柜(箱)体的防护按GB4208的规定。柜(箱)体的外壳防护等级应在产品技术文件中作出明确规定,般不得低于IP20。
4.4.1.3柜(箱)体的结构应牢固,应能承受运输和正常使用条件下可能遇到的机械、电气、热应力以及潮湿等影响。
4.4.1.4所有黑色金属件应有可靠的防护层,各紧固处应有防松措施。4.4.1.5机柜表面应平整无凹凸现象,涂层美观,颜色均匀,不得有起泡、裂纹和流痕等现象。4.4.1.6
机柜(箱)的门应能在不小于90的角度内灵活启闭。4.4.1.7
机柜顶部应加装吊环或吊钩等,以便吊运。4.4.2抽屉和插件
抽屉和插件应能方便地抽出,所有接、插点均应保证电气接触可靠。4.4.2.1
4.4.2.2抽屉和插件应使用刚度好的导轨支撑,以保证接插准确且能在各种所需位置上固定牢靠。必要时,在各种位置上应装设机械锁紧机构。4.4.2.3需要更换的抽屉和插件应具有互换性。4.4.2.4不同功能的抽屉和插件,应有明确的符号加以区分,以免插错。必要时应有防误插措施。4.4.2.5印制板、插件等部件,在焊接完成后,不应有脱焊、虚焊、元件松脱等现象。4.4.3元、器件安装
4.4.3.1元、器件应按其说明书规定的使用条件、飞弧距离、隔弧板的移动距离等进行安装。3
GB/T26759-2011
载流部件之间的连接应保证有足够的和持久的接触压力。操作器件应安装在操作者易于操作的位置。4.4.3.3
4.4.4布线
线缆连接方式可以采用压接、绕接、焊接或插接,并应符合相关标准的规定a)
所有接线点的连接必须牢固。通常,一个端子上只能连接一根导线,将两根或多根导线连接到一个端子上只有在端子是为此用途而设计的情况下才允许。连接在覆板或门上的电器元件和测量仪器上的导线,应使覆板和门的移动不会对导线产生任b
何机械损伤。
线缆的端部应标出编号,编号应清晰、牢固、完整、不褪色。c
主电路母线与绝缘导线如果用颜色作为标记,宜按表1执行。表1主电路母线与绝缘导线颜色标记电路类型
中性线
保护接地线
接地中性线
4.4.4.3主电路的相序排列,以设备正视方向为准,可参照表2的规定。表2主电路的相序排列
中性线(接地中性线)
4.4.5冷却
垂直排列
最右方
水平排列
最下方
颜色标记
淡蓝色
黄和绿双色交替标注
淡蓝色
前后排列
最近方
机柜(箱)可以采用自然冷却或强迫风冷。为保证正常的冷却,需要在安装场所采取特别措施时,制造商应提供必要的资料(包括散热量)。采用空气自然冷却时,散热器周围应留有足够的空间,以保证元、器件所需要的冷却条件。
4.4.6温升
机柜内部各部件的温升用热电偶法或其他校验过的等效方法测量,不应超过表3的规定。连接到GB/T26759—2011
发热件(如变频器、管形电阻、板形电阻等)的导线,应从下方或侧方引出,并需剥去适当长度的绝缘层,换套耐热瓷珠,使导线的绝缘端部耐高温性能提高。表3机柜内部各部件的温升
机柜内的部件
电气元、器件
连接于一般低压电器的母线连接处的母线
与半导体器件相接的塑料绝缘导线或橡皮绝缘导线
可接近的外壳和覆板
手动操作器件
用于连接外部绝缘导线的端子
分散排列的插头与插座
材料与被除数覆层
紫铜、无被覆层
紫铜、糖锡
紫铜、镀银
铝、超声波塘锡
金属表面
绝缘表面
绝缘材料
温升/K
符合元、器件的各自标准
由组成元、器件的温升极限而定注1:除非另有规定,那些可以接触但在正常情况下不需要触及的外壳和覆板,允许其温升提高10K。注2:那些只有在机柜打开后才能接触到的操作部件,由于不经常操作,允许有比较高的温升。4.4.7电气间隙与鹿电距离
控制柜(箱)中各带电电路之间以及带电零部件与导电零部件或接地零部件之间的电气间隙和爬电距离,应符合以下规定:
a)单相电源电路在空气中的最小电气间隙≥3mm;b)
三相电源电路在空气中的最小电气间隙≥8mm;单相电源电路爬电距离的最小值≥4mm三相电源电路爬电距离的最小值≥14mm。绝缘电阻与介电性能
绝缘电阻
控制柜(箱)中带电回路之间,以及带电回路与裸露导电部件之间,应用相应绝缘电压等级(至少500V)的绝缘测量仪器进行绝缘测量。测得的绝缘电阻按额定电压至少为1000Q/V。4.4.8.2冲击耐受电压
控制柜(箱)的冲击耐受电压应符合GB/T3797的规定。4.4.8.3工频耐受电压
控制柜(箱)的工频耐受电压应符合GB/T3797的规定。5
GB/T26759—2011
4.4.9电气保护
4.4.9.1防直接电击保护
应采取保护措施防止意外触及电压超过50V的带电部件。对于装在控制柜(箱)内的电器元件,可采取以下一种或几种措施:
a)对带电部件应具有相应的防护措施,避免开门后人体意外地触及带电部件。b)切断电路时,电荷能量大于0.1J的电容器应具有放电回路。在有可能产生电击的电容器上应有警示标志。
旋钮和操作手柄等部件应安全可靠地同已连接到保护电路上的部件进行电气连接。c
4.4.9.2接地故障保护
接地故障保护的设置应防止人身间接电击以及电气火灾、线路损坏等事故。4.4.9.3短路保护
当输出端发生相间短路时,应保证控制柜(箱)及其部件的热稳定和机械稳定。必要时,应能发出相应的报警及联动信号。短路消除后,不用更换任何元件,控制柜(箱)应能重新正常工作。4.4.9.4过载保护
当被控对象不允许过载运行时,控制柜(箱)应有过载保护。4.4.9.5断相保护
当节能控制装置三相输人电源断相时,控制柜(箱)应有断相保护。4.4.9.6安全接地保护
控制柜(箱)的金属壳体上,应有专用保护接地端子,连接接地线的螺栓和接地端子不能用作其他用途。当保护线(PE线)所用材质与相线相同时,PE线最小截面应符合表4的规定。表4与控制柜(箱)接地点连接的保护导线截面相线芯线截面积S/mm
4.4.9.7雷击电磁脉冲防护
接地保护导体(PE线)的最小截面积/mms
控制柜(箱)引至室外的电源线或信号线,应采取防雷击电磁脉冲措施。4.4.10控制电路
控制电路的设计应做到在各种情况下(即使操作错误)确保人身安全。当电器故障或操作错误时,不应使被控设备受到损坏。
对可能危及人身安全、设备损坏的情况,应设置联锁控制功能,使事故立即停止或采取其他应急措施。
4.4.11噪声
在正常工作时所产生的噪声,用声级计测量应不大于70dB(A)。注:对于不需要经常操作、监视的设备,经制造商和用户协议,其噪声值可以高于上述值。4.5电磁兼容性
4.5.1低频干扰
节能控制装置在下述扰动条件下,应能正常工作:GB/T26759—2011
a)交流电压波动为额定电压的士10%,短时(0.5s内)电压波动为额定电压的15%~10%:b)交流电源频率波动为额定频率的士2%。4.5.2高频干扰
节能控制装置在表5所示的高频干扰项目中,工作特性不应有明显变化和误动作。表5节能控制装置的高频干扰要求干扰项目
浪涌1.2/50μs~8/20μs
快速瞬变电脉冲群
射频电磁场
静电放电
4.5.3电磁干扰发射
线对线1kV;线对地2kV
电源端2kV:信号和控制端1kV
空气放电8kV或接触放电6kV
结果判定
工作特性不应有明显变化和误动作,对不会造成危害的设备允许工作特性有变化,但应能自行恢复此内容来自标准下载网
节能控制装置的设计应使其发射的传导或辐射无线电频率干扰,不对电网和环境造成污染而干扰其他设备。表6给出了节能控制装置允许发射的传导扰动电压极限值。表7给出了节能控制装置允许发射的电磁辐射干扰极限值。
表6节能控制装置充许发射的传导扰动电压极限值频带f/MHz
0.15≤f<0.5
0.5≤f<5.0
5.0≤f<30.0
频带/MHz
30≤f<230
230≤f<1000
4.6谐波污染
准蜂值/dBμrV
表7节能控制装置允许发射的电磁辐射干扰极限值电场强度分量/(dBμV/m)
平均值/dBμV
测量距离/m
节能控制装置所使用变频器的谐波电流发射值应符合GB/Z17625.6的有关规定。7
GB/T26759—2011
4.7系统节能率
系统节能率应在具体的工程项自应用中现场测试确定,测试方法可参见附录A。5基本功能
5.1组态功能
节能控制装置的控制软件宜能根据中央空调系统设备(冷热源主机、冷冻水泵、热水泵、冷却水泵、冷却塔、电动阀门等)的配置,以组态方式灵活添加或修改受控设备对象,并设置其属性,确保控制系统的通用性和可扩展性。
5.2控制功能
5.2.1节能控制
节能控制装置提供以下功能,对中央空调水系统进行节能控制:冷冻水(热水)变流量运行控制。节能控制装置应能根据空调负荷的变化动态调整冷冻水(热a
水)流量,保持冷冻水(热水)系统始终处于经济运行状态b)冷却水变流量运行控制。节能控制装置应能动态调整冷却水流量,使制冷主机能耗和冷却水输送能耗之和最低,保持制冷系统始终处于经济运行状态。冷(热)量动态分配控制。节能控制装置宜具有冷(热)量动态分配控制功能,能够通过对冷冻c
水(热水)各个环路负荷的实时检测,动态分配和控制各个环路的冷冻水(热水)流量,使各个环路实现冷(热)量供需平衡和空调效果均衡。5.2.2工作模式
节能控制装置宜提供供冷工作模式与供热工作模式,供冷和供热两种工作模式可以独立工作,也可以同时工作,以适应不同中央空调系统使用的需求。5.2.3控制模式
在供冷和供热两种工作模式下,节能控制装置均应提供“远程控制”和“就地控制”两种控制模式。5.2.3.1远程控制
在远程控制模式下,至少应提供以下几种控制功能远程自动控制。节能控制装置宜提供运用现代控制技术(如模糊控制)构建的控制模型,对中a)
央空调水系统进行节能控制(但不排斥对冷热源主机也进行控制),以实现中央空调系统的高效节能运行。
远程自动控制宜包括以下几种模式,以供不同需求的用户选用:1)自动控制-时序控制。节能控制装置提供一种基于预设时间表来对设备进行启停控制和优化运行的模式。在此模式下,节能控制装置自动按照由用户设置的设备运行时间表对设备进行启停操作和优化运行控制。2)
自动控制-主机联动。当冷热源主机提供控制接口时,节能控制装置提供一种水系统设备与冷热源主机进行组合联动和优化运行的控制模式。在此模式下,与冷热源主机联动的设备(包括冷冻水泵、热水泵、冷却水泵、冷却塔风机和水阀等)将自动按照设定的顺序启停并自动优化运行。
GB/T26759—2011
3)自动控制-主机群控。当冷热源主机提供控制接口时,节能控制装置提供一种既满足当前空调负荷需求又使主机维持高效运行的控制方式。在有多台冷热源主机并联运行的情况下,应能实现主机运行台数的优化控制,使主机尽可能在高效状态下运行。远程手动控制。由操作人员按照自已的运行经验或管理要求在节能控制装置的上位机(或工b)
作站)上对中央空调系统进行控制,包括启停控制和运行控制(即运行参数调节),以实现特殊需求或管理节能。
c)第三方控制。节能控制装置应提供符合国际标准通信协议的软件接口,以便实现与第三方控制系统(如建筑设备管理系统)之间的通信,必要时,使中央空调系统的运行控制也可由第三方控制系统进行控制。
5.2.3.2就地控制
就地控制模式一般宜提供以下两种控制功能:a)分布式控制。当节能控制装置的上位机或道信发生故障时,节能控制装置自动转人“分布式控制”运行模式。由各个控制柜(箱)中的智能控制单元应用内置的控制算法独立控制设备的运行。
b):手动控制。操作人员可在控制柜(箱)上进行操作,根据自已的经验控制设备的运行。5.3参数设置功能
5.3.1运行参数设置
节能控制装置的控制软件中应能对系统运行参数值进行设置,包括自动控制时的初始参数设置和远程手动控制参数设置。
5.3.2保护参数设置
节能控制装置的控制软件中宜能对下列保护参数值进行设置:a)冷冻水低流量保护下限值;
b)冷冻水低温保护下限值;
冷冻水(热水)低压差保护下限值;c
d)冷冻水(热水)高压差保护上限值;e)
冷却水出水高温保护上限值;
冷却水进水低温保护下限值。
5.4监测与显示功能
冷热源主机的监测
5.4.1.1主机运行状态:运行、停止、故障、运行模式。5.4.1.2各台主机冷(热)负荷、能耗。5.4.1.3主机冷冻水(热水)的进出口温度。5.4.1.4主机冷却水的进出口温度。5.4.2冷冻水(热水)系统的监测5.4.2.1运行状态监测:水泵及变频器的运行、停止、故障;节能控制装置的远程/就地控制模式。5.4.2.2运行参量监测:供回水压差、供回水温度、总流量、水泵电机运行频率、果计运行时间、累计耗电量、累计供冷(热)量、分时耗电量、分时供冷(热)量、电动阀阀位等。9
