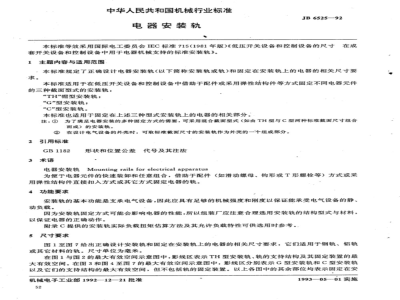

中华人民共和国机械行业标准
电器安装轨
JB6525—92
本标准等效采用国际电工委员会IEC标准715（1981年版）《低压开关设备和控制设备的尺寸在成套开关设备和控制设备中用于电器机械支持的标准安装轨》。1主题内容与适用范围
本标准规定了正确设计电器安装轨(以下简称安装轨或轨)和固定在安装轨上的电器的相关尺寸要求。
本标准适用于在低压开关设备和控制设备中借助于配件或采用弹性结构件等方式固定不同电器元件的三种截面型式的安装轨：
“TH”帽型安装轨；
“G\型安装轨；
“C”型安装轨。
本标准也适用于固定在上述三种型式安装轨上的电器的相关部分。注：①为了满足电器安装的多种固定方式的需要，可采用混合截面型式（如由TH型与C型两种标准截面尺寸组合而成）的安装轨。
②在设计电气设备的外壳时，可取标准截面尺寸的安装轨作为外壳的一个组成部分。2引用标准
GB1182
3术语
形状和位置公差代号及其注法
电器安装轨Mountingrailsforelectricalapparatus为便于电器元件的快速装卸和任意组合，借助于配件（如滑动螺母、钩形或T形螺栓等）方式或采用弹性结构件直接扣入方式或其它方式固定电器的轨。4功能要求
安装轨的基本功能是支承电气设备，因此应具有足够的机械强度和刚度以保证能承受电气设备的静、动负载。
因为安装轨固定方式可能会影响电器的性能，所以组装厂应注意合理选用安装轨的结构型式与材料，以保证电器的正确动作。
附录C提供的安装轨实际负载扭矩估算方法及其允许负载特性可供选用时参考。5尺寸要求
图1至图7给出正确设计安装轨和固定在安装轨上的电器的相关尺寸要求，它们适用于钢轨、铝轨或其它材料的轨。尺寸单位为毫米。在图1与图2的最大有效空间示意图中，影线区表示TH型安装轨、轨的支持结构及其固定装置的最大有效空间。在图3和图4至图7的最大有效空间示意图中，影线区分别表示G型安装轨和C型安装轨以及它们的支持结构的最大有效空间，但不包括轨的固定装置。以上各图中的其余部位均表示固定在安机械电子工业部1992—12—21批准52
1993—05-01实施bzxZ.net
装轨上的电器的最大有效空间。JB6525—92
在图1至图7的安装轨边缘放大图中，包括制造公差，在给定公差内，TH型安装轨和C型安装轨是对称的。所示角度公差是一边的，其值在零和所示值之间，它们包括设计公差。5.1TH型安装轨
基准面
(a)最大有效空间示意图
基准面
(b)边缘放大图
图1TH35型（35mm宽）安装轨
基准面
(a)最大有效空间示意图
基准面
(b)边缘放大图
图2TH75型（75mm宽）安装轨
G型安装轨
5.3C型安装轨
基准面
(a)最大有效空间示意图
JB6525-
1.5±0.05
基准面
1.5±0.05
(b)边缘放大图
G32型（32mm宽）安装轨
基准面
0.6×45°
(a)最大有效空间示意图
基准面
3°max
(b)边缘放大图
图4C20型（20mm宽）安装轨
基准面
JB652592
(a)最大有效空间示意图
基准面
3°max
(b)边缘放大图
图5C30型（30mm宽）安装轨
基准面
(a)最大有效空间示意图
基准面
(b)边缘放大图
图6C40型（40mm宽）安装轨
基准面
JB6525-92
(a)最大有效空间示意图
基准面
(b)边缘放大图
图7C50型（50mm宽）安装轨
A1材料性能
JB6525—92
附录A
钢安装轨
(补充件）
采用碳素结构钢冷轧钢板作材料，经表面光亮退火后作轻微平整处理，要求其抗拉强度为320至420N/mm；延伸率至少为30%；沿轧制方向和垂直轧制方向进行过180°弯曲试验，弯曲处不得有裂纹、裂口和分层。
只有当制造厂与用户之间达成协议，才可采用其它材质的钢板作材料。A2尺寸规格
本附录列出几种标准钢安装轨的尺寸规格与公差要求，制造厂可按有关标准规定标注安装轨图纸上的公差，但其公差值应在本附录所规定的公差带内，除非经制造厂与用户协商同意，才允许采用其它公差值。
注；若安装轨有被复层时，被复后的尺寸应符合本附录的公差规定，其被复层的性能应符合有关标准的规定。尺寸图中注的“光边”指无毛刺与尖锐的棱边，以保证在实际使用中的适当配合。A2.1TH型钢安装轨
A2.1.1TH35型钢安装轨
规格分两种：
TH357.5型钢安装轨（宽35mm、高7.5mm）可用于固定各种小型电器、接线座和插座。TH35一15型钢安装轨（宽35.mm、高15mm）具有较好的刚性，可固定较重的电器。A2.1.1.1尺寸
图A1所示截面尺寸适用于安装轨的全长，但在离轨两端10mm的范围内不作检查。I
TH35型钢安装轨的截面尺寸图
A2.1.1.2形位公差
JB6525—92
(a）TH35型钢安装轨的截面尺寸示意图(b）TH35—7.5型钢安装轨的局部放大图(c）TH35-15型钢安装轨的局部放大图图A2所示的形位公差是作为单独提供的钢安装轨的附加公差。2/1000
2/1000A
2/1000
(a)TH35—7.5型钢安装轨
1/1000
1/1000A
1/1000
(b)TH35—15型钢安装轨
图A2TH35型钢安装轨的形位公差A2.1.2TH75型钢安装轨
规格为一种：
TH75一25型钢安装轨（宽75mm，高25mm）具有更好的刚性，允许固定更大更重的电器。A2.1.2.1尺寸
图A3所示尺寸适用于安装轨的全长，但在离轨两端25mm的范围内不作检查。58
A2.1.2.2形位公差
JB6525—92
TH75型钢安装轨的截面尺寸图
图A4所示形位公差是作为单独提供的钢安装轨的附加公差。回
1/1000
1/1000A
1/1000
图A4TH75型钢安装轨的形位公差A2.2G型钢安装轨
规格为一种：
G32-15型钢安装轨（宽32mm，高15mm）较多用于固定接线座，也可用于固定小型电器。A2.2.1尺寸
图A5所示尺寸适用于安装轨的全长，但在离轨两端10mm的范围内不作检查。59
A2.2.2形位公差
JB6525—92
1.5±0.05
：G32一15型钢安装轨的截面尺寸图图A6所示的形位公差是作为单独提供的钢安装轨的附加公差。-2.5/1000
2/1000
2.5/1000A
A2.3C型钢安装轨
规格有下列四种：
2/1000
//2.5/1000A
图A6G32—15型钢安装轨的形位公差C20型钢安装轨（宽20mm，高10mm）；C30型钢安装轨（宽30mm，高15mm）；C40型钢安装轨（宽40mm，高22.5mm）；-C50型钢安装轨（宽50mm，高30mm）。主要用于固定电器元件。
A2.3.1尺寸
图A7与表A1所示尺寸适用于安装轨的全长，但在轨两端10mm的范内不作检查。50
（a）C20型和C30型钢安装轨
JB652592
(b）C40和C50型钢安装轨
图A7C型钢安装轨的截面尺寸图
表A1C型钢安装轨的尺寸表
C20型
C30型
C40型
C50型
A2.3.2·形位公差
图A8所示的形位公差是作为单独提供的钢安装轨的附加公差2/1000
//2.5/1000A
图A8C型钢安装轨的形位公差
JB652592
附录B
钢安装轨
(补充件）
本附录仅适用于国内已生产的、主要供接线座固定用的钢安装轨。注；本附录所列钢安装轨不优先推荐采用。本附录列出两种钢安装轨的尺寸规格与公差要求，有关材料性能等其它要求参见附录A。B1TH15型钢安装轨
规格为一种：
TH15一5.5型钢安装轨（宽15mm，高5.5mm）主要用于固定小型接线座。
B1.1尺寸
图B1所示尺寸适用于安装轨的全长，但在离轨两端10mm的范围内不作检查。5.5-.
TH15型钢安装轨的截面尺寸图
B1.2形位公差
图B2所示的形位公差是作为单独提供的钢安装轨的附加公差。回2/1000
/2.5/100dA
图B2TH15型钢安装轨的形位公差62
