GB∕T 33203.1-2016 数控重型龙门移动式多主轴钻床 第1部分：技术条件
GB∕T33203.1-2016
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容
ICS25.040.20

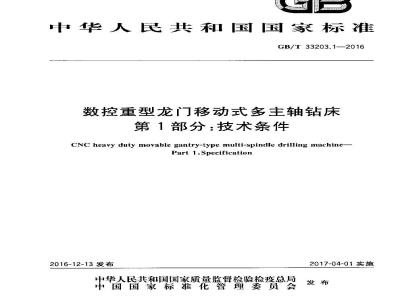

中华人民共和国国家标准
GB/T33203.1—2016
数控重型龙门移动式多主轴钻床第1部分：技术条件
CNC heavy duty movable gantry-type multi-spindle drilling machine-Part l:Specification
2016-12-13发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2017-04-01实施
GB/T33203《数控重型龙门移动式多主轴钻床》分为以下两个部分：第1部分：技术条件；
第2部分：精度检验。
本部分为GB/T33203的第1部分：本部分按照GB/T1.1—2009给出的规则起草。本部分由中国机械工业联合会提出。本部分由全国金属切削机床标准化技术委员会（SAC/TC22)归口，GB/T 33203.1-2016
本部分起草单位：武汉重型机床集团有限公司、中国兵器工业标准化研究所、国家机床质量监督检验中心、沈阳机床股份有限公司、桂林机床股份有限公司。本部分主要起草人：桂林、麦绿波、伍党平、张维、徐皓黏、杨金侠、李军、何桂华、李素平。1范围
数控重型龙门移动式多主轴钻床第1部分：技术条件
GB/T 33203.1—2016
GB/T33203的本部分规定了数控重型龙门移动式多主轴钻床检验和验收的要求。本部分适用于最大钻孔直径至50mm，L作台面宽度至10000mm的数控重型龙门移动式多主轴钻床。
2规范性引用文件
下列文件对于本文件的应用是必不川少的。凡是注日期的引用文件，仅注H期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB5226.1：2008机械电气安全桃械电气设备第1部分：通用技术条件GB/T9061—2006金属切削机床通用技术条件GB15760200t金属切削机床安全防护通用技术条件GJ3/T16769—2008金属切削机床噪声声压级测量方法
GB/T 23570—2009
GB/T 23572 2009
GB/T 25373 -2010
GB/T 25374—2010
金属切削机床
金属切削机床
金属切削机床
焊接件通用技术条件
液压系统通用技术条件
装配通用技术条件
清洁度的测量方法
金属切削机床
GB/T33203.2--2016数控重型龙门移动式多主轴钻床第2部分：精度检验
JB/T83562016机床包装技术条件3一般要求
按本部分验收机床时，应同时对GB/T9061—2006.GB/T253732010.GB/T25374—2010中未经本部分县体化的其余有关的验收项目进行检验。4附件和工具
4.1为保证机床的基本性能,应随机供应的附件和,L具见表 1。表1 附件和工具
专用工具
地脚螺、螺母、垫圈、调整垫铁4.2扩大机床使用性能的特殊附件，根据用户要求按协议供应。数
TYKAONIKAca
GB/T 33203.1-2016
5安全卫生
5.1机床电气系统的安全应符合GB5226.1-2008的规定。5.2机床滋压系统的安全应符含GB/T23572一2009的规定5.3机床的安全防扩除应符合G3157602004的规定外，还应符合下列要求；a）导轨等容易被尘屑磨损的部莅应有安全防护装置b）急停开关在完成紧急停止动作后，不应具有自动恢复功能c）采用静压装置的机床，应保证在静压建立后才能起动。当压力变化超过规定或力中断时，应保证安全。
5.4按GB/T 16769一2008的规定检验机床的噪声。机床噪声测量应在卡运动低、中、高速空运转条件下进行，其整机噪声声压级不应超过85dB(A)，主电机部位噪声声级不应超过90dB(A)。6加工和装配质量
6.1\1.作台、立柱、横梁、溜板、滑座、床身为重要零件，应在粗加工后进行热时效或振动时效处理，或H它消除内应力的措施。
6.2立杜与床身导轨副、浒座与横染导轨副、滑枕与溜板导轨副为重要导轨副，应采用与寿命相适应的耐磨措施。
6.3镀钢导钝虑进行探伤检查，不虚有裂致。6.4焊接件应符合GB/T235702009的规定，重要的焊接件应进行探伤检低，不应有裂纹。6.5重要固定结合面应紧密贴合，紧固后用0.04mm塞尺检验时不应人。下列结合面应按“重要固定结合商”的要求考核：a）立性与横梁结合面
b）文柱与滑座结合面；
c）各进给箱与其相配件的结合面。6.6特别重要固定结合面除按涂色法检验外，在紧固前、后用0.04tmm塞尺检验均不应插人。下列结合面应按“特别重要固定线合面”的要求考核：a）齿条或蜗母条与床身的结合面；b）丝杠支座、螺母座与其相配件的结合面。6.7下列定位销应作涂色法检验，其接触长度不应小于锥销工作长度的60%，并成均布在接缝的两侧。允许偏问大头，但要超过接缝。a）丝杠的调整支架定位销；
b）齿条与床身的定位销。
6.8按GB/T253742010的规定检验机床的清洁度。卡轴箱，逃给箱、液压箱内部清洁度按重量法检验，其杂质、污物限值：主轴箱、进给箱不应超过400mg/L；液压箱不应超过200mg/L（抽查），其他部位按测、手感法检验不应有脏物。7检验与验收
7.1概述
7.1.1每台机床应在制造厂经检验合格后出厂，特殊情下经用户同意可在机床使用处进行检验。当在机床使用处验收机床时，其验收的项日由用户与制造厂协商规定。KAOMiKAca
7.1.2机床检验分为型式试验和出厂检验，7.1.2.1属于下列形式之一，应进行型式试验：新产品试制、定型鉴定；
b）机床结构、性能有重大改动时。7.1.2.2机床出厂检验般包括以下内容：a）外观检验；
b）机床的空运转试验：
c）机床的负荷试验（含抽查项)；d）机床的精度检验；
其他。
7.2外观检验
GB/T 33203.1—2016
机床零部件外露结合面的边缘应整齐勾称，不应有明显的错位，门、盖与机床的结合面应贴合。错位量及贴合缝隙值不应大工表2 的规定。表2错位量及贴合缝隙值
结合面边缘及门、
盖长尺寸
错位蛋
销位不勾称量
贴合继源值
缝隙不均勾值
>500~1250
1250-3150
注1：当结合面边缘及门、盖边长尺小的长、宽不一致时，可按长边尺寸确定允许值。注2：错位不匀称量指外露结合面边缘同边或对应边最大销位与最小错位量之差值。注3：链隙不均勾值指门、益间对开缝或其相对机床本体间最大链隙值与最小缝膜之差值。7.3机床的空运转试验
单位为落米
7.3.1机床主运动机构应从最低转速起依次运转（无级变速的机床可作低、中、高速运转），每级速度的运转时间不应少工2min，在最高转速下运转时间不少于1，使主轴轴承达到稳定温度，并在靠近主轴定心轴承处或设计规定位置测量轴承的温度和温升，其温度不应超过70℃，温升不应超过40℃。7.3.2用按键、开关人工操作，对机床进行下列功能试验，试验其动作的灵活性、平稳性和可靠性a）用中速对主运动进行止间、反向的起动、停止(包括制动、点动)动作试验，续操作不应少于10次；
用中等逊给速度分别对各坐标上的运动部件进行正向、反向的起动，停止操作试验，连续操作h)
不应少于10次；
C）对进给机构作低、中、高进给及快速进给的变速试验，动作应灵活、可靠；d）对自动换刀、换附件机构进行试验，斯动作应而靠：对液压、润滑、冷却系统作密封.润滑、冷却战验·要求调整方便、动作灵活、润浒良好，冷却充e
分、各系统无渗漏现象，
对机床的安全、保险、防护装置进行试验，其功能动作应可靠。7.3.3用数控指令使机床各部动作，试验其动作的灵活性和数控功能的可靠性。3
KAOIKAca
GB/T 33203.1—2016
a）按7.3,2 a),b)、c)的规进行；b）按数控系统具有的功能进行试验。7.3.4用数控指令对机床做连续空运转试验，连续运转时间不应少于48H。各次口动循环之间停1附间不应超过1min，整个运转过程中不应发生故障。试验时，自动循应包括机床全部功能及下列内容a）进给系统进行低、中、高三档进给及快速进给变换，其行程为全行程，快速进给的行程应大于全行程之半；
b）各联动坐标轴的联动。
7.4机床的负荷试验
7.4.1试验项目
机床应进行下列负荷试验：
a）主传动系统最大扭矩的试验
b）最大切削抗力的试验；
c）主传动系统达到最大功率的试验（抽查）。7.4.2主传动系统最大扭矩的试验在小于或等于机床计算转速范函内，选择一适当的主轴转速，调整切削用屋，使主传动系统达到设计规定的最人扭第。
7.4.3最大切削抗力的试验
作小于或等于机床计算转速范围内，选拌一适当的主轴转速，调整切削用量，使机床达到设计规定的最大切削抗力。
7.4.4机床主传动系统达到最大功率的试验（抽查）在主轴转速不低于中速的条件下，通过改变进给量或切削深度，使机床主传动系统达到设计规定的最人功率，
7.5机床的精度检验
7.5.1机床的精度检验应符合GB/T33203.2—2016的规定。7.5.21作精度检验时，试件表面粗糙度Ra最人允许值为6.3m，7.6最小设定单位试验
7.6.1试验方法
先以快速使直线坐标「的运动部件向正（或负)向移动·定距离，停比后，向同方向给出数个最小设定单位的指令，再停止，以此位置作为基准位置，每次给出一个，共给出20个最小设定单位的指令，向同方问移动，测量各个指令的停止位置。从上述的最终位置，继续而同方向给出数个最小设定单位的指令，停止后，问负（或正)间给出数个最小设定单位的指令，约返同到上述的最终测量位置，这些止间和负问的数个最小设定单位的指今的停止位置不作测量，然以上述的最终位置开始，每次给出-个，共给出20个最小设定单位的指令，继续向负（或止）向移动，测量各指令的停止位置.见图1，各直线坐标均须至少在行程的F间及两端3个位置分别进行试验。按式（1），式（2）逃行计算，以3个位置上的最大误差值作为该项的误差4
KAOMiKAca
数个最小设定单
位指令的停止位
置本做测盘
测母范围
误差计算
最小设定单位误差S.www.bzxz.net
见式(1)：
式中：
实际移动高
GB/T 33203.1—2016
7000000
o000000QQo00000o
最小设定单位
S,=] L; --m I mox
-个最小设定单位指令的实际位移（实际位移的方向如与给出的方向相反，其位移应为负值），单位为毫米（mm），
...个最小设定单位指令的理论位移，单位为毫米（miu），7.6.2.2最小设定单位相对误差S.见式(2)：
7.6.3充差
S，按制造厂设计规定。
Sb：不应超过25%。
7.6.4检查工具
激光计涉仪或读数显微镜和金属线纹尺。20m
........( 2?
KAONiKAca
GB/T33203.1—2016
原点返回试验
7.7.1试验方法
各直线坐标上的运动部件，从行程上的征意点，按相同的移动方问，以快速逃行5次返回原点P。的试验。测量每次实际位置户i与原点理论位置P。的偏差X，（i=1，2,3,4，5），见图2。各直线坐标至少在行程的中问及靠近两端的任意3个位置进行试验，误差以3个位置上误差的最大值计。
2误差计算方法
各直线坐标中，原点返问试验时的1倍标准偏差的最人值即为原点返回误差，7.7.3允差
允差按设计规定。
7.7.4检验工具
激光十涉仪或读数显微镜和金属线纹尺。8包装
机床在包装前，应按相关规定进行防锈处理。8.1
8.2出厂的机床包装箱内，应提供一套随行投术文件8.3机床的包装应符合J13/T8356--2016的有关规定。6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
