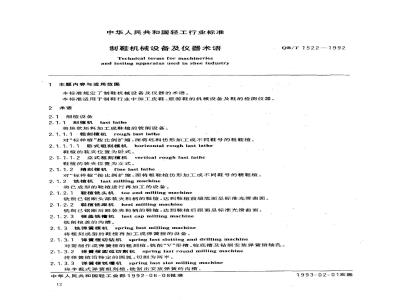

标准图片预览






标准内容

中华人民共和国轻工行业标准
制鞋机械设备及仪器术语
Technical terms for machineriesand testing apparatus used in shoe industry主题内容与适用范围
本标准规定了制鞋机械设备及仪器的术语。本标准适用于制鞋行业中加工皮鞋、旅游鞋的机械设备及鞋的检测仪器。2术语
2.1制檀设备
2.1.1 刻極机 ast lathe
将块状坏料加工成鞋植的铣削设备。2.1.1.1·糕刻檀机rough 1ast latne对“标样植”按比例扩缩,而将坏料仿形加工戒不同鞋号的粗鞋植。2. 1. 1.1.1 卧式粗刻机 horizontal rough last lathe鞋稳的装夹位置为卧式。
2. 1. 1. 1.2 立式粗刻檀机 yertical rough last lathe鞋檀的装夹位置为立式。
2.1.1.2精刻檀机fine last lathe对“标样檀”按比例扩缩,将粗鞋檀仿形加工成不同鞋号的精鞋植。2.1.2铣撞机last milling achine将已成型的鞋檀进行再加工的设备。2.1.2. 1 鞋檀铣头机 toe end millin machine铣削已锯断头部装夹料柄的鞋檀,达到鞋植龍端底面皇标准光滑曲面。2. 1.2. 2 鞋檀铣跟机 heel miling machine铣削已锯断后跟装夹料柄的鞋檀,达到鞋檀后跟面堂标准光滑鞋面。2.1.2.3檀盖铣槽机last cap millingmachine铣削檀盖的沟槽。
2.1.3铣弹簧檀机spring last milling machine将粗刻成型的鞋植再加工成弹簧檀的设备。2.1.3.1 弹簧檀切钻机 spring last slotting an drilling machineQB/T 1522 -- 7992
对需制作成弹簧檀的粗刻檀,铣削“V\形槽、檀底槽及钻削安装弹簧销轴孔。2. 1. 3. 2 弹簧檀圆弧切割机 spring Jast round milling machine将弹簧檀沿特定的圆弧,切割为两半。2.1.3.3弹簧檀铣槽机spring last slot milling machine将半截式弹簧粗刻植,铣制出安放弹簧的沟槽中华人民共和国轻工业部1992-06-08批准12
1993-02-01实施
2.2配料设备
2.2.1裁料机cuttingmachine
QB/T1522---1992
鞋面料、底料、辅助材料的冲、裁、切断设备。2.2. 1. 1 摆臂裁料机 swing arm cutting machine设有摆臂式的上冲压板,工作时摆动到刀模上方后冲压裁料。2.2.1.1.1摆臂裁料机swing ar cutting mackine依靠机械传动形成冲压力裁料。2. 2. 1. 1.2 液压撰臂裁料机 hydraulic swing arm cutting machine依靠液压传动形成冲压力裁料。2.2.1.2龙门裁料机travelling head cutting machine机架为龙门式,它的横粱上有移动冲压头,沿工作面宽度内移动而冲压裁料。2. 2. 1, 2. 1 龙门裁料机 travelling head cutting machine依靠机械传动形成冲压力裁料。2.2. 1.2.2液压龙门裁料机 hydraulic travelling head cutting machine依靠液压传动形成冲压力裁料。2.2. 1. 3 平面裁料机 plane cutting machine机架上装有横梁式大平面的冲压板,上下冲压裁料。2.2.1.3.1平面裁料机plane cuttingmachine依靠机械传动形冲压力裁料。
2.2.1.3.2液压平面裁料机hydraulic plane cutting macwine依靠液压传动形冲压力裁料。
2.2.2 裁条机 stripping machine切割鞋帮面料或底料成条状的设备。2.2.2.1 辊式裁条机 cylinder stripping machine利用多片同轴旋转圆刀进行裁切。2.2.2.2螺旋裁条机spiral cutting machine按近似螺旋形的轨迹进行裁切。2.2.2.2.1爆旋裁条机 spira cuttingmachine沿近似圆形的皮张外缘,按螺旋形裁切。2.2.2.2.2烟柱面螺旋裁条机 cylinder spiral cutting machine在圆柱上按螺旋形轨迹进行裁切。2.2.3片革机 splitting nachine片削制鞋材料为定厚度的设备。2.2.3.1 圆刀片革机 disk skiving machine由圆碗形高速旋转刀,将制鞋材料边缘片前成定斜度的准口,作调整后也能对窄条皮平行片削戚均勾的厚度。
2.2.3.1.1轻型脚刀片革机 ight disk skiving mmachine片削过程中不能变换片削斜茬口的角度,适用于面革和轻薄型材料的片削。2.2.3.7.2 凝型圆刀片革机 weayy disk skiving machine片削过程中不能变换片削斜茬口的角度,适用于底革和重、厚材料的片削。2.2.3.1.3 可变凰刀片革机 changeable disk skiving machine片削过程中,采用机械方法变换片前斜茬口的角度。2.2. 3.1.4程控刀片革机program lisk skiving mnachine片削过程中,采用自动程序控制变换片削斜茬口的角度。13
QB/T1522—1992
2.2.3.1.5 皮条圆刀片革机 strap disk skiving machine专用于片削皮条边缘,并把皮条绕成简状。2.2.3.2平刀片革机 sole-splitting mnachine由一对传送辊,轧住鞋底材料送人固定的平板刀进行片削。2.2.3.2.1平刀片草机sole-splittingmachine传送为一对光辊,片削后材料厚度均匀。2.2.3.2.2 平刀斜片革机 slope sole-splitting machine传送辑表面刻有一定形状,片削后材料达到定的厚度并使边缘形成有斜度的差口或使材料呈凹的形状。
2.2.3.3游刀片革机bandkife sp美ting nachine由高速运动带刀,片削、部分制鞋材料。2. 2.3.3. 1 带片革机 band knife splitting machine将材料割分成均勾的厚度,若配以模具可片削出带斜度的茬口或使材料星凹凸形状。2. 2. 3.3. 2 带刀斜片革机 slope band knife splitting machine在工作面宽度内,将材料剖分成斜度一致的片材。2.2.4主瑕成型机counter mouidinnachine利用压力,使主跟在模具内预成型的设备。2.2.4. 1 冷式主跟成型机coo1 couuter mouxlu茉xg m技ctne在常激下使材料成型。
2.2.4.2 热式主跟成型机 eat counter moulding machine采用加热的方法使材料成型。
2. 2. 5 皮条削圆机 round strap trimming machine将皮条铣削成圆形截面并绕成简状的设备。2. 2. 6 皮条上胶机 strap cement machine将皮条上胶并绕成筒状的设备。2. 2.7 浸胶机 cement soaking machine采用浸渍方法,对制鞋材料表面涂胶的设备。2.3制帮设备
2.3.1折边机foldingmaehine
将鞋帮边缘打剪口、折边、粘牢、压平的设备。2.3.1.1 折边机 gude folding machine利用机械导向装置,完成折边。2. 3. 1. 2 光电折边机 photoelectric folding machine采用光电控制,自动适应鞋帮形状的变化完成折边2. 3. 1. 3 电脑折边机 computerized folding machine采用电子计算机微机控制,自动适应鞋帮形状的变化完成折边。2.3.2 折条机 stripe folding machixe将条皮条、带折边、粘牢压平的设备。2.3.3皮茶编织机strap weaving nachine采用编织方法,将皮条编织成各种花纹、图案的编织革的设备。2. 3. 3. 1 皮条编织机 strap weaving machine采用般的机械控制,编织皮条。14
QB/T1522--1992
2.3.3.2电脑皮条编织机 computerized strap weaving machine采用电子计算机微机控制,编织皮条。2.3.4涂内包头机tnermoplastic toe purf applying nachine将热塑性材料喷涂到鞋面或衬里上,形成内包头的设备。2.3.5粘内包头机puff stickingmachine采用加热、加压的方法,使内包头与鞋面胶合在起的设备。2.3.6 后缝贴带机 backseam taping machine压平、磨平鞋帮后缝并粘贴布带的设备。2.3.7 衬里压合机 lining attach machine将鞋帮面与衬里贴合在一起的设备。2.3.8钉鞋眼机eyeletting machine在鞋帮或其他物品上装订鞋眼圈的设备。2.3.8.1手动钉鞋眼机manu我keyeleignachime不需电力动,利用手动操纵装订鞋眼圈。2.3.8.2 钉鞋眼机 eyeletting machine电机带动,具备一个工作头,鲜次动作装钉一个鞋眼圈2.3.8.3 双钉鞋眼机 twin eyeletting machine电机带动,具备二个工作头,在鞋帮的栏对称位,同时装钉两个鞋眼圈。2.3.9铆钉机 riveting machine在鞋帮或其他物品上装钉铆钉的设备。2.3.9.1手动铆钉机manual riveting achine不需电力带动,利用手动操纵钉铆钉。2.3.9.2 铆钉机 riveting machine电动带动,具备一个工作头,每次动作钉一个铆钉。2.3.10 离频热合机 high frequency attaching machine利用高频电流产生的热量,使鞋帮面料接合或压制装饰图案的设备。2.3.11 鞋面E花机 upper embossing machine利用高温压头,直接或附烫金箔在鞋帮面上压制装饰图案的设备。2.3.12网印机 screen printing machine利用网帘印刷法,在鞋帮面上印制装饰图样或商标的设备。2.3. 13 打孔机 cut-out machine,punching machine利用冲击方法,在鞋帮面上打透气孔戴装饰孔的设备。2. 3. 14 打号机 upper numbering machine在鞋帮衬里上打印号码或标记的设备。2.4制沿条设备
2.4.1 沿条铣槽机 welt groovirng machine将沿条表面铣制沟槽的设备。
2.4. 2 片沿条机 welt bevellins machine将沿条的边片削成斜坡的设备。2.4.3沿条成型机welt shaping mach蓬we将沿条边缘片削斜坡,背面开槽,使沿条一次加工成型的设备。2.4.4沿条轧纹机wet wheeligmachine将沿条正面滚轧装饰花纹的设备。15
2.5制底设备
QB/T1522-1992
2.5.1内底后跟修整机 insole seat trimming nachine内底与半内底粘合后,铣削腰窝和后跟部位成坡形的设备。2.5.2包内底机insole binding machine利用粘合方法,包裹内底或其边缘的设备。2.5.3 内底成形机 insole moulding machine将模内、平面状的内底,压制成具有植底曲面形状的设备。2.5.4内底勾心注塑机insoleplastic shank njectiowachine向内底后半部剖开的夹缝中注射塑料,形成塑料勾心的设备。2.5.5内底开携机insolechannelling machine将内底边缘开槽、破缝的设备。2.5.6 内底切口机 insole lip choppingmachine将内底沿边缘切口的设备。
2. 5.7 内底起埋机 insole channel opening machine将内底开槽、破缝后起埋的设备。2.5.8苹面修底机sole level trimning nachine利用铣刀或磨轮,在水平面内加工内、外底边缘,使其达到标推外形,同时使边口符合定形状的设备。
2.5.9 仿形铣边机 edge copying machine利用伤形原理铣削内、外底形状,使其达到标准外形的设备。2.5.10外底开横机 solechannelling machine外底上开缝线沟槽的设备。
2.5.11 外底合槽机 sole channel laying machine将外底缝线槽合拢轧平的设备,2.5.12 外底边涂色机 edge-inkirng machine对外底边缘涂刷颜色的设备。
2.5.13 外底印剃机 sole printing nachine在仿皮底合成材料上,印制皮纹、涂饰光亮剂或装饰材料的设备。2.5.14 外底切斜机 sole stope cutting nmachine铣削游游鞋外底的前掌,后跟成定斜晓度的设备。2.5.15 制跟机 heel mackime
加工鞋跟的设备。
2. 5. 15. 1 刻跟机 heel lathe利用仿形原理铣削坏料,制得标准外形的鞋跟。2.5. 15.2 锯跟机 heei sawing machine锯削鞋跟,使其达到标准高度。2.5.15.3鞋跟挖窝机heel concaye milling machine铣削鞋跟与帮、底接合处的窝陷面。2.5.15.4后跟刻楼机heel-siotting machine在鞋跟上铣削供包跟用的槽。
2.6绷帮设备
2.6.1后帮预成型机backpartpre-moulding machine将鞋后帮的主跟与鞋面、衬里结合成一体,并压制成鞋植后跟形状的设备。16
QB/T1522 - 1992
2.6. 1. 1冷式后帮预成型机cool backpart pre-moulding machine采用低温冷模使后帮成型定型。2.6.1.2热式后帮预成型机heat backpart pre-mowlding machine采用热模使后帮成型定型。
2.6.2后帮预成型折边机backpurt pre-mouldingand flanging nachine将鞋后帮的主跟与鞋面、衬望结合成一体,压制成鞋植后跟形状,并将后帮帮脚析边定型的设备。2. 6. 2. 1 冷式后帮预成型折边机 cool hackpart pre-moulding and flanging machine采用低温冷模使后帮成型定型。2.6.2.2 热式后帮预成型折边机 keat backmart premmoulding and flanging machine采用热模使后帮成型定型。
2.6.3钉内底机insole stapling machine利用钉子将内底固定在鞋植上的设备。2.6.4帮面蒸湿机shoe upper stwaner采用蒸汽或热空气加热软化、活化鞋前帮和内包头的设备。2.6.5 绷帮机 lasting machine将鞋帮拉伸使其附着在鞋檀上成型,并达到帮脚与内底结合的设备。2. 6. 5. 7 绷前帮机 forepart lasting machie完成鞋前帮部位的绷帮。
2.6.5.2绷中帮机side lasting machine完成鞋中帮部位的绷帮。
2.6.5.2.1 钉钉中帮机 tack side lasting machine利用钳与夹板的动作,将鞋中帮部位用鞋钉帮。2.6. 5.2.2 胶粘绷中帮机 cement side lasting machine利用钳与夹板的动作,将鞋中帮部位用胶粘法绷帮。2. 6. 5. 2. 3 辊式中帮机 roll sidle lasting machine利用一对螺旋辑的旋转动作,完成鞋中帮部位用胶粘法绷帮。2.6.5.2. 4 卡钉中帮机 stapie side lasting machine利用卡钉(U形钉)完成鞋中帮部位的绷帮。2.6.5.3后帮机seat lasting macnine完成鞋后帮部位的绷帮。
2.6.5.3.1 钉钉绷后帮机 tack seat lasting machine利用钳与夹板的动作,将鞋后帮部位用鞋钉绷帮。2. 6. 5. 3. 2 胶粘绷后帮机 cement seat lasting machine利用钳与夹板的动作,将鞋后帮部位用胶粘法织帮。2.6.5.4 联合维帮机 combined luasting machine一次完成鞋不同部位的绷帮。
2.6.5.4.1 钉钉绷中后帮机 tack side and seat asting machine利用钳与夹板的动作,将鞋中帮、后帮部位用鞋钉绷帮。2.6. 5. 4. 2 胶粘绷中后帮机。 cement side arnd seat lasting machine利用钳与夹板的动作,将鞋中帮、后帮部位用胶粘法绷帮。2. 6. 5. 4. 3 粘钉绷中后帮机 cement side and tack seat lastin machine利用钳与夹板的动作,将鞋中帮部位用胶粘法绷帮而后帮部位用鞋钉绷帮。17
QB/T1522- 1992
2. 6. 5.5 拉线绷帮机 strin iasting machine利用在鞋帮上缝线后拉线的方法绷帮。2.6.6拔钉机ack pullingmachine拔出鞋帮脚和内底上鞋钉的设备。2.6.7 摇平机 poding-#p machine采用縫打法平整绷帮或缝沿条后帮脚设备。2. 6. 8 帮脚压平机 lasted bottom ironing machine将绷帮后的鞋帮脚加工平整,使轮廊清晰的设备。2.6.8.1 帮脚压平机 lasted bottom ironing machine利用加热加压方法,将绷帮后整个帮脚熨平并使檀底边缘清晰。2.6.8.2 后帮脚压平机 heel seatpoundingup nachine利用具有后跟座形状的摆动锤或加热压板及滚轮,压平、熨平、整型绷帮后的后帮部位并使植底边缘清晰。
2.6.9 定型机 smoe setting machine使鞋帮面皱折平展,鞋面材料紧贴鞋檀而定型的设备。操作形式为输送带通过式。2.6.9.1. 湿热定型机 humid heat setting muckine利用湿热空气便鞋定型。
2.6.9.1.1 气袋式湿热定型机bag humid heat setting machine为气袋式密封定型通道。
2.6.9.1.2箱式湿热定型机box humid heat setting machine定型空间为箱体。
2. 6. 9. 2 真空湿热定型机 vacuum humid heat setting machine首先使用湿热空气作用于鞋,然后再经真空加以定型。2.6.9.3冷定型机cool settingmachine利用低温冷空气使鞋定型。
2.6.9.3.1 气袋式冷定型机bag cool setting machine为气袋式密封定型通道。
2. 6. 9. 3. 2 箱式冷定型机 box cool setting machine定型空间为箱体。
2. 6.9. 4 湿热冷定型机humid heat and cool setting machine首先便用湿热空气作用于鞋,然后低温冷却定型。2.6.9.4.1气袋式湿热冷空型机brag hunidheat and cool setting machine为气袋式密封定型通道。
2.6. 9.4.2箱式湿热冷定型机box kumid hent and cool setting machine定型空间为箱体。
2.7线缝鞋设备
2.7.1 缝沿条机 weit sewing machine将绷帮后的鞋缝制沿条,使沿条、帮脚、内底三者缝合在一起的设备。2. 7. 2 割帮脚机 welt bottom levelling machine割去已缝沿条而高于沿条面的帮角和内底的设备。2.7.3钉盘条机sole rands nailinmachine用鞋钉将盘条钉合在外底与帮脚之间,使子口严密的设备。2.7.4 外线机 sole outside stitching machine18
QB/T1522—1992
从鞋腔外部,将沿条与外底缝合在一起的设备。2.7.5内线机 inseam sewing machine从鞋腔内部,将鞋底与鞋帮缝合在一起的设备。2.7.5. 1 内线机 inseam sewing machine由鞋腔内部,在鞋底面将内底、帮脚、外底三者缝合在一起。2.7.5.2 侧缝内线机 side inseam sewing machine由鞋腔内部,在侧面将墙式外底(围条成型底)和帮脚缝合在一起。2.7.6钉跟机heel 我辣美lingm准chine装钉鞋跟的设备。
2.7.6.1 外钉跟机outside heel naiing nachine鞋不拔植,鞋钉由鞋腔外面将鞋跟钉牢。2. 7. 6. 1. 1 半血动外钉龈机 semi-automtic outside heel nailing machine鞋钉由人工摆放在钉槽内,然后再自动将鞋跟钉牢。2.7. 6. 1. 2自动外钉跟机 automatic outside heet nailing machine鞋钉由输钉系统自动输人钉槽内,然后再自动将鞋跟钉牢。2.7.6.2万能钉跟机universal neel nalwng nachine具备既可从鞋腔内装钉鞋跟,又可不拔植从鞋腔外面装钉鞋跟的多种功能。2.7.6.3钉鞋腿面机heel pad nailing machine用鞋钉钉牢后跟掌面。
2.7.7 削边机 edge trimming machine外底与鞋帮结合后铣削外底边缘,使外底形和檀底形相称的设备。更换刀头,可作起毛、抛光、压光之用。
2.7.7.1单头削边机 single edge trimming machine具有一个铣削工作头。
2.7.7. 2 双头剃边机 trimming machine with two edges具有二个铣削工作头。
2.7.7.3 多头削边机 trimming machine with multiple edges具有二个以上铣削工作头。
2.7.8盘钉机nail bucklingmuchine利用旋转头,盘倒砸平鞋腔后龈处鞋钉的设备。2.8胶粘鞋设备
2.8. 1 划线机 sole edge marking machine压紧绷帮后的鞋帮和墙式外底,划出帮脚起毛标记线的设备。2.8.2起毛机roughinemachine
为增加胶粘剂的粘合力,对制鞋材料蘑削而起毛的设备。2. 8. 2. 1 帮脚内里起毛机 loose upper roughing machine对鞋面帮脚内里(反面)磨削而起毛,增加绷帮时帮面与内底的粘合力。2. 8. 2. 2 帮脚起毛机 upper roughing machine磨削帮后的帮脚使表面起毛,增加与外底的粘合力。2.8.2.2.1 帮脚起毛机 upper roughing machine不具备控制系统,由手工操作达到帮脚起毛。2.8.2.2.2 电脑帮脚起毛机 computerized upper roughing machine采用电子计算机、微机控制使磨削头按绷帮后帮脚的形状磨削帮脚面起毛。19
QB/T1522--1992
2.8.2.3外底起毛机sole roughing up machine磨削外底而起毛的设备。
2.8.2.3.1 外底起毛机 sole roughing up macknine将平状成型外底与鞋帮脚粘合一面磨削而起毛。2.8.2.3.2墙式外底起毛机walled soleroughingmachine将墙式成型外底及其边缘磨削而起毛。2.8.2.4曲面起毛机waved roughingmachine将旅游鞋中底磨削成波形曲面并起毛。2.8.2.5平面起毛机plar roughin machint将平面型整块外底材料,磨削起毛并达到一定厚度。2.8.3 刷胶机 cementing achine对制鞋材料刷涂胶粘剂的设备。2.8.3.1剃胶机cementing machine用带胶的转动辊对内底、鞋垫等平面型材料刷涂胶粘剂。2.8.3.2 外底刷胶机 sole cementing machine对外底刷涂胶粘剂。
2. 8. 3. 3 帮脚内望胶机 loose upper cementing machine对鞋面帮脚内里(反面)刷涂胶粘剂。2.8.3.4电脑帮脚刷胶机compaterized bottom cementing nachine采用电子计算机微机控制,使刷胶头按绷帮后帮脚的形状,对帮脚刷胶。2.8.4烘箱.cement ovenbzxZ.net
利用加热方法烘于、活化鞋帮、鞋底及鞋配件上胶粘剂的设备。2. 8.4. 1 立式烘箱 tower cement oven立式加热箱体,内设垂直输送链传送在制品。2.8.4.2转盘式烘箱
rotary cement oven
转盘式加热箱体,内设转盘传送在制品。2.8.4.3 柜式烘箱 cabinet cement oven橱柜式加热箱体,内不敷设传送装置。2.8.5 活化机 cement reactivating machine重新加热活化单只鞋帮、鞋底上预涂胶料的设备。2.8.6 压合机 sole attaching machine压力作用用于涂有粘合剂的鞋帮、外底或其他需要粘合的物品,使其胶粘结合为体的设备。2.8.6.1 气垫式压合机 air cushion sole attaching machine工作台表面为气垫,充气后使物品的各部位达到牢固结合。2. 8. h, ? 软垫式压合机 soft pad soie aftaching machine利用工作台面上支撑软垫的弹性,均匀各粘接部位的接触度使结合牢固。2.8.6.3自调式压合机universal sole attaching machine工作台分别由儿个压力紅带动并可随鞋檀形状自动调节的加压块组成,压合力均勾分配到整个外底表面,使各部位结合牢固。
2.8.6.4墙式压合机walleu sole attaching achine专用于墙式外底的压合,压力作用于墙式外底与鞋帮脚各部位使它结合牢固。2.&.6.5前后跟压合机forepart and seat attaching machine压力作用于鞋帮与外底前后跟的包边部位,使它结合牢固。20
QB/T1522—1992
2.8.7 内钉跟机 inside heel nailing machine鞋拔檀后,鞋钉由鞋腔内将鞋跟钉牢的设备。2.8.7.1 半自动内钉跟机 semi-automatic inside heel nailing machine鞋钉由人工摆放在钉槽内,而后自动将鞋跟钉牢。2.8.7.2自动内钉跟机automtic inside eel naxling machi美e鞋钉由输钉系统自动控制输人钉槽内,而后再自动将鞋跟钉牢。2.9模压鞋设备
2.9.1 模压机 curing and moulding press加热生胶料外底,并控制温度、时间、压力,使其在模具内硫化成型,并与鞋帮脚结合而成鞋的设备。2.10注压鞋设备
2. 10.1 鞋底注塑机 sole injection moulding mae kine将热塑性材料,注塑为成型鞋底的设备。2. 10. 1.1 单色鞋底注塑机 one colour sole injection noulctng n#ckine:用于单色热塑性材料的注塑。
2.10.1,1.1 圆盘单色鞋底注塑机disk one colour sole injection moulding machine加工工位安装在回转的圆盘上。2. 10. 1. 2 双色鞋底注塑机 two colour sole injection moulding machine用于双色或单色热塑性材料的注塑。2. 10. 7. 2. 1 圆盘双色鞋底注塑机 disk two colour sole injection moulding machine加工工位安装在回转的圆盘上。2.10.2鞋注塑机shoe injection moulding machine将热塑性材料,注塑为成型鞋底、全塑鞋或在鞋帮上直接注塑而成鞋的设备。2.10.2.1单色鞋注塑机one colour shoe injection mouldin machine用于单色热塑性材料的注塑。
2. 10.2. 1. 1 圆盘单色鞋注塑机 disk one colour shoe injection moulding machine加工工位安装在回转的圆盘上。2. 10. 2. 2 双色鞋注塑机 two colour shoe injection moulding machine用于双色或单色热塑性材料的注塑。2.10.2.2.1圆盘双色鞋注塑机disk two colour shoeinjectionmoulding machine加工工位安装在回转的圆盘上。2.10.3聚氨酯成型机PU moulding mchine将热固性聚氮酯材料注射、浇铸为成型鞋底或与鞋帮直接结合而成鞋的设备。2.10.3. 1圆盘聚氨酯成型机 disk PU moulding machine加工工位安装在回转的圆盘上。2.11硫化鞋设备术语
2. 11. 1 硫化罐cure oven
便鞋完成硫化”过程的设备。冲压成型的生胶外底与鞋帮脚粘合后,在罐内定压力、温度、时间控制下,生胶外底硫化并与帮脚牢固结合定型。2. 11. 1. 1 间接式硫化罐indirect cure ven加热方式为间接交换式,蒸气通人罐内排管或罐外夹套加热,罐内充人压缩空气加压。2.11.1.2混合式硫化罐mixincureoven蒸气直接通人罐内与空气混合而加热加压。21
2.12成品鞋整饰设备
QB/T 1522--- 1992
2. 12.1 清胶机 cement cleaning machine利用旋转的剥子,清除鞋上多余胶粘剂的设备。2.12.2粉面烫平机upper ironing machine利用热空气或热空气与蒸气的混合气体,直接吹向鞋帮面,将鞋面皱折烫平,并使鞋面与鞋檀贴合的设备。
2. 12.3 烫蜡机 waxing machine对鞋底表面烫涂鞋蜡的设备。
2. 12.4 刷光机 wax polishing machine用旋转的布轮和毛刷,将鞋底上的蜡刷亮抛光的设备。2.13.5拨檀机last slippixg machine将鞋檀从鞋中拔出的设备。
2.12.5.1拔檀机lastslippingmaehine依靠机械传动,形成力,将鞋檀从鞋中拔出。2. 12. 5. 2 液压拔植机 hydraulic last slipping machine依靠液压力,将鞋檀从鞋中拔出。2.12.5.3气动拔植机pneumatic last slipping machine依靠气动力,将鞋檀从鞋中拔出。2.12.6 鞋口定型机top line shaping machinme利用热模加热软化鞋口部位,然后经冷模急速冷却,使成品鞋鞋口定型的设备。2.12.7喷色机painting machine对鞋底、鞋面喷涂浆料、上色土光的设备。2. 12.8 钉装饰机 ornament stapling machine将鞋的装饰物钉固在鞋二的设备。2.12.8.1 气动钉装饰机 pneumatic ornament stapling machine依靠气动力、将鞋的装饰物固定在鞋面上。2.12.9 烫印机 fol stamping machine用加热加压的方法在鞋垫上烫金打印商标的设备。2. 12. 10 外底打印机 sole mark stamping machine将外底打印标记的设备。
2. 12. 10. 1 外底打印机 sole mark stamping machine依靠机械传动形成力,将外底冲压打印标记。2.12.10.2气动外底打印机pneumatic sole mark stamping machine依靠气动力,将外底冲压打印标记。2.12.11 冲里边机 lining trimming machine冲剪鞋帮缝合后多余的衬里及塑料鞋底上飞边的设备。2.13装卸运输设备
upper conveyor
2.13.1帮工传送线
制帮车间各工序在制品的流通传送设备。2.13.1.1帮工传送线upperconveyor按流水方式从前向后传送制帮各工序的在制品。2.13.1.2分配式帮工传送线upperalottingconveyor控制合向制帮各工序分配在制品,各工序单独向控制台返回在制品。22
2.13.2底工传送线soleconveyorQB/T1522—1992
制底车间各工序在制品的流通传送设备。2.13.2.1底工传送线sole conveyor具备单一的传送功能。
2.13.2.2加热式底工传送线heat sole conveyor具有传送及加热系统,供干燥、活化鞋帮、鞋底上胶粘剂功能。2.13.2.3冷热定型底工传送线heat and cool setting sole conveyor具有传送及加热系统,供干燥、活化鞋帮、鞋底上胶粘剂,同时还具备热定型和低温冷定型鞋样的功能。
2.13.2.4多功能底工传送线universal soleconveyor具有传送、绷帮、干燥活化,压合外底等多种功能。2.13.3包装传送线packing conveyor供整理、检查、包装用的传送设备。2.14辅助设备术语
2.14.1帮样成型机
pattern round fitting machine直接在鞋檀上,采用塑料膜成型鞋面帮样的设备。2.14.2帮样展平机pattern flatting machine将鞋植上直接成型的立体鞋面帮样,平展为平面形帮样的设备。2.14.3 仿样机 pattern grading machine制取鞋样的设备。
2.14.3.1 仿样机 pattern grading machine采用机械方法以一定比例,将标准鞋样扩缩成不同号码的鞋样。2.14.3.2电脑仿样机computerized pattern grading machine采用电子计算机微机控制制取鞋样。2.14.4除尘器dust filter
采用过滤法,收集净化磨削起毛操作中出现的皮屑、尘埃的空气过滤器。2.14.4.1干式除尘器dry dust filter以布袋或其他固体过滤物,作过滤介质。2.14.4.2湿式集尘器wet dust filter利用水雾、水帘作过滤介质。
2.14.5 磨刀机 sharpening machine磨削刀具,使其锋利的设备。
2.14.5.1 磨刻檀刀机 last knife sharpening machine磨削刻檀机的刀具。
2.14.6砧板修平机plastic board planing machine将裁料机所用的砧板修平的设备。2.15检测设备及仪器
2. 15. 1 鞋耐折试验机 shoe flexing tester对外底和成品鞋底及围条耐曲折疲劳性能的检测设备。2.15.2鞋耐磨试验仪shoe abrasion tester对外底和成品鞋外底的耐磨损性能的检测仪器。23
