JB/T 6628-1993
基本信息
标准号： JB/T 6628-1993
中文名称：柔性石墨复合增强(板)垫
标准类别：机械行业标准(JB)
英文名称： Flexible graphite composite reinforced (plate) pad
标准状态：已作废
发布日期：1993-05-07
实施日期：1994-01-01
作废日期：2008-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
中标分类号：机械>>通用零部件>>J22密封与密封装置
关联标准
替代情况：被JB/T 6628-2008代替
出版信息
页数：9 页
标准价格：14.0 元
相关单位信息
归口单位：合肥通用机械研究所
发布部门：合肥通用机械研究所
标准简介
本标准规定了柔性石墨复合增强垫和柔性石墨复合增强板产品的代号及标记，技术要求，试验方法和检验规则。 本标准适用于柔性石墨复合增强垫和柔性石墨复合增强板。 JB/T 6628-1993 柔性石墨复合增强(板)垫 JB/T6628-1993 标准下载解压密码：www.bzxz.net

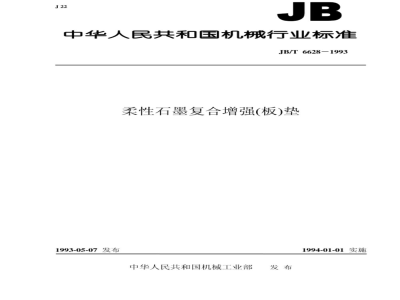

标准图片预览
标准内容
中华人民共和国机械行业标准
JB/T 6628-1993
柔性石墨复合增强(板)垫
1993-05-07发布
中华人民共和国机械工业部
1994-01-01实施
中华人民共和国机械行业标准
柔性石墨复合增强(板)垫
1主题内容与适用范围
JB/T 6628-1993下载标准就来标准下载网
本标准规定了柔性石墨复合增强垫以下简称复合垫)和柔性石需复合增强板（以下简称复合板）产品的代号及标记，技术要求，试验方法和检验规则。本标准适用于柔性石墨复合增强垫和柔性石墨复合增强板。引用标准
GB2828
GB2829
GB12385
GB/T12621
JB/T6613
JB/T6622
JB/T6623
ZB J22 009
ZBJ22012
ZBJ22015
产品分类
逐批检查计数抽样程序及抽样表(适用于连续批的检查)周期检查计数抽样程序及抽样表(适用于间断批的检查)管法兰用垫片密封性能试验方法管法兰垫片应力松弛试验方法
柔性石墨板、带分类、代号及标记柔性石墨板氯含量测定方法
柔性石墨板硫含量测定方法
柔性石墨板材密度测试方法
柔性石墨板材压缩率、回弹率测试方法柔性石墨板材热失重测定方法
复合(板)垫分类、标记按JB/T6613执行，见表1。表1
柔性石墨、金属齿板复合增强(板)垫柔性石墨、石棉、金属齿板复合增强(板)垫机械工业部1993-05-07批准
产品标记
JB/T6613RSB1222
JB/T6613RSB1222(S）
柔性石量
金属齿板
柔性石墨
金属齿板
1994-01-01实施
柔性石墨、金属平板复合增强(板)垫柔性石墨、纤维混合复合增强(板)垫柔性石墨、纤维网多层复合增强(板)垫4
JB/T6628-1993
续表1
产品标记
RSB1232
JB/T6613
JB/T6613
RSB1804
JB/T6613RSB1815
柔性石墨
金属平板
柔性石
纤维网
复合(板)垫用柔性石墨的硫含量应不大于1500ppm，氯含量应不大于100ppm。4.12
4.2复合(板)垫用其他材料的性能应符合有关标准规定。5
技术要求
复合垫技术要求
复合垫用复合板技术要求应符合第5.2条规定。复合垫内外圆周边应整齐，外观质量应符合第5.2.1和5.2.2条规定。复合垫尺寸及极限偏差应符合有关标准规定。复合垫密封泄漏率应小于1.0x10-3cm2/s。5.2复合板技术要求
复合板表面应平整，无明显杂质、裂纹、皱折、划痕等缺陷。双面复合板或多层复合板，其金属芯板或纤维网应与柔性石墨层结合良好；纤维混合复合板，其纤维应与柔性石墨混合均匀，不应出现明显纤维团。5.2.3
复合板厚度允许偏差见表2。
≤500
JB/T6628-1993
复合板物理机械性能应符合表3、表4的规定。表3
密度偏差
压缩率
回弹率
应力松弛率
耐温失量
吸油率
密度偏差
压缩率
回弹率
450℃
600℃
应力松弛率
耐温失量
吸油率
厚度偏差
金属复合板物理机械性能
RSB1222
纤维复合板物理机械性能
同张厚度差
RSB1222 (S)
RSB1804
RSB1232
RSB1815
试验方法
6.1复合垫尺寸测量
JB/T 6628-1993
复合垫的尺寸用精度为0.02mm的游标卡尺测量，精确到0.1mm。复合垫的内外径分别取等弧3点测量值的算术平均值。复合垫的厚度取沿圆周方向均匀排列的3点测量值的算术平均值。6.2
复合垫密封性能试验复合垫密封性能试验按GB12385进行，试验条件应符合表5规定，表5
试验条件
试验溢度℃
预紧比压MPa
介质压力MPa
试验介质
6.3复合板厚度偏差及同张厚度差测试RSB1202,RSB1815
99.9%氮气
RSB1804
6.3.1在距复合板边缘3cm处，每隔10～15cm的均匀间隔，用千分尺测量各点的厚度，准确到0.01mm。以各点测量值的算术平均值为试样的厚度。6.3.2以测得的厚度与复合板厚度公称值的差为厚度偏差。6.3.3以测得的每张试样的各点测量值中最大值与最小值的差为同张厚度差。6.4复合板密度偏差测试
复合板表观密度测试按ZBJ22009规定执行。6.4.2
以测得的试样密度与复合板密度公称值的差为密度偏差。6.5复合板压缩率、回弹率测试
6.5.1试样及其制备
在抽取的复合板上，裁取50mmx50mm试样，试样应边缘整齐，无皱折、分层、划痕和明显杂质等缺陷。每组试样不少于3个。
6.5.2试验条件
试验条件应符合表6规定。
金属复合增强板
纤维网复合增强板
纤维混合复合增强板
压头直径
6.5.3试验设备和装置、试验步骤及试验结果计算主
除压头直径及试验载荷外，复合板压缩率、回弹率测试用试验设备和装置，试验步骤及单个试样4
JB/T 6628-1993
测试值计算按ZBJ22012规定进行，每个试样居中测试1点，试验结果以每组试样测试值的算术平均值表示，取二位有效数字。
6.6复合板应力松弛测试
复合板应力松弛测试按GB/T12621方法A进行，6.7复合板耐温失量测定
6.7.1试样要求
试样大小为50mmx25mm，试样表面应无灰尘污染和油污。每组试样不少于3个。试验前，试样应在100±5℃的电热恒温干燥箱中烘1h。6.7.2试验条件
试验条件应符合表7规定。
柔性石墨金属复合增强板
柔性石墨有机纤维复合增强板
柔性石墨无机纤维复合增强板
3试验设备、试验步骤
450（或按实际要求）
600（或按实际要求）
复合板耐温失量测定用试验设备、试验步骤按ZBJ22015进行。6.7.4试验结果和计算
单个试样耐温失量按式（1）计算：耐温失量=G-G
式中：G——灼烧前试样质量，g;G——灼烧后试样质量，g。
x100%..·
试验结果以1组试样的算术平均值表示，保留三位有效数字。6.8复合板吸油率测定
方法提要
将干燥后的试样置于选定的油中，浸泡一定时间，以增加的质量占原质量的百分数计算吸油率。6.8.2仪器和设备
6.8.2.1电热恒温干燥箱：
分析天平：感量为0.0002g：
干燥箱；
6.8.2.4恒温油浴。
6.8.3试验条件
试验条件应符合表8规定。
70号汽油
0号柴油
20号机械润滑油
6.8.4试样及其制备
JB/T6628-1993
试验温度
21 ~29
150±5
试样应无分层、皱折等缺陷，表面应无灰尘污染和油污。6.8.4.2试样大小为50mmx25mm，每组试样不少于3个。试验时间
6.8.4.3将制得的试样在100±5℃的电热恒温干燥箱中烘1h，放入干燥器中冷却至室温。6.8.5试验步骤
6.8.5.1称量干燥过的试样，精确到0.001g。6.8.5.2将称过的试样浸入第6.8.3条规定的油中，试样应浸没油中，其表面不应附有气泡，试样互相间以及试样与容器壁不接触。6.8.5.3汽油、柴油试验试样浸油达规定时间后取出，用滤纸吸干表面，立即称量，准确至0.001g如采用易挥发性油，浸油后试样应放在称量瓶中称量。6.8.5.4机油试验，试样浸油至规定时间前30min，将试样从热机油中取出，迅速浸入常温机油中，至规定时间取出，用滤纸吸干表面，立即称量，准确至0.001g。6.8.6试验结果及计算
1单个试样吸油率按式(2)计算：6.8.6.1
式中：W。—单个试样吸油率，%；G,
试样浸油后质量，9；
试样质量，g。
6.8.6.2试验结果以一组试样的算术平均值表示，取两位有效数字。复合板用柔性石墨硫含量测定按JB/T6623进行。6.9
复合板用柔性石墨氯含量测定按JB/T6622进行。6.11
复合(板)垫外观质量用目视检查。检验规则
复合(板)垫经制造厂质量检验部门检验合格方可出厂。7.2产品检验分出厂检验和型式检验。7.3复合(板)垫的抽样方法为在仓库中随机抽取。7.4出厂检验
7.4.1复合垫出厂检验项目为第5.1.1～5.1.3条规定的项目，复合板出厂检验项目为第5.2.1～5.2.3条规定的项目。
7.4.2复合(板)垫以每班产为一个检查批，按GB2828一次抽样方案抽样检查。一般检查水平IL为6
JB/T6628-1993
I，合格质量水平AQL为10。外观质量采用全检，7.5型式检验
有下列情况之一时，
应进行型式检验：
试验新产品：
产品结构、材料、工艺等有较大改变；连续生产时间满6个月；
停产时间超过3个月：
出厂检验结果与上次型式检验有较大差异；上级质量监督机构要求进行型式检验复合垫型式检验项目按第5.1条规定；复合板型式检验项目按第5.2条规定。抽样程序及判定规则按GB2829执行。采用一次抽样方案，RQL值为30，判别水平II。包装、运输及贮存
标志、
复合(板)垫的包装箱上应注明：a.
产品名称；
产品商标：
制造厂名；
毛重、净重：
制造日期或生产批号；
“防潮\字样及标记。
复合(板)垫采用内衬防水纸的木箱包装，并应保证其在运输过程和贮存中不致损坏或损失。包装箱内应附有装箱单，其上注明：产品名称：
产品商标；
制造厂名：
产品数量；
产品规格；
制造日期。
包装箱内应附有产品合格证，其上注明：产品名称：
产品商标：
产品标记；
批号：
标准号：
制造日期及有效期限：
g.制造厂名：
h．检验员姓名或代号
JB/T 6628-1993
8.3运输及存8.3.1
复合(板)垫在运输过程中必须防止雨淋受潮。8.3.2复合(板)垫应贮存在清洁、通风、干燥的仓库内附加说明：
本标准由机械工业部合肥通用机械研究所提出并归口。本标准由机械工业部合肥通用机械研究所负责起草。本标准主要起草人吴素云、王强。人民共和国
机械行业标准
柔性石墨复合增强(板)垫
JB/T 66281993
机械科学研究院出版发行
机械科学研究院印剧
（北京首体南路2号
邮编100044）
开本880×1230
印张3/4
字数16.000
1993年10月第一版
1993年10月第一次印刷
印数1-500
定价5.00元
机械工业标准服务网：http://www.JB.ac.cn899
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
