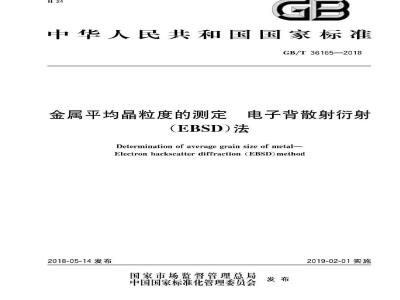

标准图片预览
标准内容
ICS 77.040.99
中华人民共和国国家标准
GB/T36165—2018
金属平均晶粒度的测定
电子背散射衍射
(EBSD)法
Determination of average grain size of metal-Electron backscatter diffraction (EBSD)method2018-05-14发布
国家市场监督管理总局
中国国家标准化管理委员会
2019-02-01实施
规范性引用文件
术语和定义
试样制备
校准与核查
测量步骤
检验报告·
附录A（规范性附录）
根据平均等积圆直径计算晶粒度级别GB/T36165—2018
本标准按照GB/T1.1-2009给出的规则起草。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会（SAC/TC183）归口。GB/T36165—2018
本标准起草单位：首钢集团有限公司、冶金工业信息标准研究院、江苏省沙钢钢铁研究院有限公司、江苏沙钢集团有限公司。
本标准主要起草人：尹立新、翰新华，崔桂彬、栾燕、孟杨、任群、严春莲、吴园园、林涛铸、郝京丽、张珂、温娟、胡显军。
GB/T36165—2018
本标准的EBSD方法根据晶体取向划分晶粒，适用于所有晶体结构类型。本标准的EBSD方法对晶界很难用传统金相方法显示的金属材料较适用。本标准的EBSD方法比金相法分辨率高，适用于晶粒细小的金属材料。本标准还适用于复相材料主相组织平均晶粒尺寸的定量分析。1范围
金属平均晶粒度的测定电子背散射衍射（EBSD）法
GB/T36165—2018
本标准规定了采用电子背散射衍射（EBSD)测定晶粒度方法的原理，设备、取样，试样制备校准与核查、测量步骤。
本标准适用于测量完全再结晶的多晶金属材料的平均品粒度。其他能产生高质量高标定率电子背散射衍射花样的晶体材料可参照此方法执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T13298金属显微组织检验方法GB/T19501微束分析电子背散射衍射分析方法通则GB/T27788微束分析扫描电镜图像放大倍率校准导则7金相学术语
GB/T 30067
YB/T4377金属试样的电解抛光方法3术语和定义
GB/T19501和GB/T30067界定的以及下列术语和定义适用于本文件。3.1
电子背散射衍射electronbackscatterdiffraction；EBSD通过扫描电镜中电子束在倾斜（约70)样品表层激发出的菊池衍射花样确定晶体结构、取向及相关信息的方法。
电子背散射衍射花样EBSDpattern由菊池衍射带组成的花样，根据衍射花样的儿何特征可以确定激发区域晶体的类型和取向。3.3
（晶体）取向（crystallographie）orientation晶体坐标系和样品坐标系的相互关系。例如在立方晶系中，晶体的三个晶轴100]，[010]和［001在样品坐标系如轧板的轧向、横向和法向的相对方位。注：晶体取向可以有多种方法描述如欧拉角、方向余弦矩阵或旋转（罗德单格斯）矢量。3.4
取向差misorientation
一个数据点的取向相对另一数据点取向的转动关系使两个品格完全重合的最小转动角度。GB/T36165—2018
晶内最大取向差misorientationtolerance晶粒内部两个相邻数据点之间取向差的最大值。3.6
晶粒grain
取向接近的相邻数据点的集合。同一晶粒内部取向是基本一致的，与相邻的晶粒之间具有一定的取向差。
取向图orientationmap
根据扫描网络中给每个数据点的取向定义该点的颜色，整个扫描网络形成一个显示微观取向分布的图像。
标定indexing
电子束与样品内某一晶格相互作用所形成的电子背散射衍射花样与该晶格的晶体取向相匹配的过程。
步长step size
EBSD扫描时相邻数据点之间的距离。3.10
降噪cleanup
用未标定点周围若干已标定点的物相和平均取向填充未标定点的过程。计算用已标定点的数量由网格类型决定，六方网格1～6，矩形网格1～8。3.11
小晶粒grainsmallerthanadefinedminimum仅有几个数据点组成的误标晶粒4原理
4.1用EBSD方法测量金属的平均晶粒度是指对样品的EBSD面扫描数据进行处理，根据各扫描点的取向划分晶粒。
4.2平均晶粒度是由晶粒的平均面积计算得出，晶粒的平均面积由视场内的扫描点数量和扫描步长决定。
5设备
5.1安装有电子背散射衍射（EBSD）附件的扫描电子显微镜（SEM）。电子背散射衍射（EBSD）系统由硬件和软件组成。
5.2EBSD系统硬件包括探头部分和控制部分，探头部分由外表面的磷屏幕及屏幕后的CCD相机组成，探头将采集到的EBSD花样传送到计算机软件进行标定。控制部分控制电子束进行逐点扫描或控制样品台移动。
5.3EBSD系统软件是指计算机系统中的EBSD软件包，包括EBSD花样的采集标定软件，EBSD数据处理软件。
6取样
GB/T36165—2018
6.1试样应在交货状态材料上切取。取样部位与数量按产品标准或技术条件规定。如果产品标准或技术条件未规定，则在钢材半径或边长1/2处截取。如对试样表面晶粒进行检测，建议试样厚度不大于5mm。
6.2切取试样应避开因剪切，加热影响的区域。不能使用有改变晶粒结构的方法切取试样。7试样制备
7.1有加工变形晶粒的试样检验平行于加工方向的检验面（纵截面），必要时还应检验垂直于加工方向的检验面（横截面）。等轴晶粒可以随机选取检验面。7.2试样的磨平和机械抛光按GB/T13298执行，电解抛光按YB/T4377执行。7.3试样检验面最后宜用低速机械抛光或（和）电解抛光、振动抛光、离子刻蚀等去除表面应力。试样无需侵蚀显示晶界。
7.4试样抛光表面直径应大于5mm8校准与核查
扫描电镜放大倍数的校准按GB/T27788的规定执行。8.2EBSD成像系统放大倍数的校准应根据相关标准或仪器说明书进行。9测量步骤
9.1预估晶粒尺寸
晶粒尺寸可采用光学金相法或扫描电镜法预估：光学金相法采用光学显微镜预估晶粒尺寸。扫描电镜法可采用二次电子观察模式在水平方向直接测量晶粒直径，或采用EBSD附件先扫描几行预估晶粒尺寸。
9.2装入试样
将样品固定在倾斜70°的样品台上，保证试样稳定且导电良好，然后将样品台装人样品室内，选择合适的放大倍数，动态聚焦样品视场内上中下三个区域，使得各个点均能够清晰显示。9.3选择步长
步长宜小于预估平均晶粒直径的1/10。9.4选择视场
为提高代表性和测量精度，应随机选择3个以上视场在高倍下进行小面积扫描。单视场应至少包含50个完整晶粒，所有视场应至少包含500个完整晶粒。9.5进行EBSD扫描
调整扫描电镜和EBSD的测试条件，进行EBSD扫描，获得高质量扫描图像。供需双方应对所能接受的图像标定率协商确定。
GB/T36165—2018
数据处理
去除误标点。对单个误标点进行去除。9.6.2
降噪。降噪时一般选择5或6个临近点进行填补。标定率的提高应不超过5%。9.6.3
形成晶粒。选择晶内最大取向差形成晶粒。晶内最大取向差应根据材料特性选择或遵照协议执行。晶内最大取向差一般选择5°～15°9.6.4闭合不完整晶界。选择合适的晶界偏差闭合不完整晶界，但不允许产生新的晶粒。9.6.5去除小晶粒。去除数据点数小于临界值的晶粒。临界值由供需双方协商决定。9.6.6
重复9.6.2~9.6.5，直至标定率不再变化。9.6.7
选择最小晶粒尺寸。如无特殊规定，只有数据点超过10（不包括10）的晶粒才纳人晶粒尺寸（度）的计算。
计算平均晶粒面积
当扫描点为矩形时，按照式（1)计算每个晶粒扫描面积A。9.7.1
A, =P,A2
式中：
每个晶粒扫描面积，单位为平方微米（um）：数据点数：
步长，单位为微米（um）。
9.7.2当扫描点为六边形时，按照式（2)计算每个晶粒扫描面积A/。Ep.A
每个晶粒扫描面积，单位为平方微米（um）：数据点数：
步长，单位为微米(um）。
9.7.3扫描范围内包含N个完整晶粒，按照式（3）计算平均晶粒面积A。A
式中：
平均晶粒面积，单位为平方微米（pm）：A，—每个晶粒扫描面积，单位为平方微米（um2）N晶粒数。
9.8计算晶粒面积的标准偏差
按照式（4）计算晶粒面积的标准偏差SS
式中：
S—标准偏差；
A一平均晶粒面积，单位为平方微米（um）：CA
A，—每个晶粒扫描面积，单位为平方微米（um2）：N
晶粒数。
+.（2）
m（3）
9.9计算非等轴晶粒的平均晶粒面积GB/T36165—2018
对于非等轴晶粒，可使用纵截面、横截面和表面三个主要截面测量平均晶粒面积。按照式（5）计算非等轴晶粒平均晶粒面积Apoled。Apadled =(Ai XA,XA,)
式中：
Apaled
平均晶粒面积，单位为平方微米（um2）；Ar
纵截面平均晶粒面积，单位为平方微米（um2）：横截面平均晶粒面积，单位为平方微米（um2）；表面平均晶粒面积，单位为平方微米（um）9.10计算非等轴晶粒混合标准偏差按照式（6）计算非等轴晶粒混合标准偏差SraoleadS polea =
式中：
S paled
[(Ni-xi+(N,-1)xS+(N,-xS
(N1-1)+(N,-1)+(Np-1)
混合标准偏差；
纵截面标准偏差；
横截面标准偏差；
表面标准偏差；
纵截面晶粒数：
横截面晶粒数；
表面晶粒数。
计算结果
按照式(7)计算晶粒度级别G。
G-[-3.3223Xlg(AX10-)-2.995
式中：
晶粒度级别：
平均晶粒面积，单位为平方微米（um）。G值修正到小数点后一位。
9.11.2按照式（8）计算95%置信区间（95%CI）。95%CI=+-XS
式中：
95%置信区间：
标准偏差；
t分布系数，当晶粒个数N≥500时1=1.960；晶粒数。
按照式（9)计算相对误差（%RA）。%RA-
（5）
GB/T36165—2018
式中：
相对误差；
95%置信区间；bZxz.net
平均晶粒面积，单位为平方微米（um）。9.11.4采用柱状图说明晶粒尺寸分布。根据平均等积圆直径计算晶粒度级别见附录A。9.11.5
检验报告
检验报告应包括：样品名称，规格、委托人，分析日期、热处理状态和加工过程、取样位置和方向，检验标准等信息。
10.2列出测量的视场数，每个视场列出EBSD的扫描面积、步长和降噪比例。如果需要可提供表明晶粒结构的典型形貌取向图。10.3
10.4列出晶内最大取向差，测量值（A），其标准偏差（S），95%的置信区间（95%CI和相对误差（%RA）。10.5计算晶粒度级别（G)。
10.6如果需要提供一个柱状图说明晶粒尺寸的分布。10.7非等轴晶粒报告应包括具体测试面，平均晶粒面积和晶粒度级别，95%的置信区间（95%CI）和相对误差（%RA）。
A.1计算每个晶粒等积圆直径
附录A
（规范性附录）
根据平均等积圆直径计算晶粒度级别GB/T36165—2018
根据每个晶粒面积与该晶粒等积圆直径关系，按照式（A.1）计算每个晶粒等积圆直径D。4XA
一每个晶粒等积圆直径，单位为微米（μm)；一每个晶粒扫描面积，单位为平方微米（um）。A
A.2计算检验面积内完整晶粒平均等积圆直径按照式（A.2)计算检验面积内完整晶粒平均等积圆直径D。。D.
式中：
D——平均等积圆直径，单位为微米（um)；1SD
-每个晶粒等积圆直径，单位为微米（um）：D
N晶粒数。
A.3计算晶粒等积圆直径的标准偏差按照式（A.3)计算晶粒等积圆直径的标准偏差S。S
式中：
S—标准偏差；
一平均等积圆直径，单位为微米（um）；D
每个晶粒等积圆直径，单位为微米（um）：晶粒数。
A,4按照平均等积圆直径计算晶粒度级别按照式(A.4)计算晶粒度级别G。G -[- 6.64 × 1g(D.× 10-)J-2.95式中：
晶粒度级别：
.(A.1)
GB/T36165—2018
平均等积圆直径，单位为微米（μm）。G值修正到小数点后一位
A.5确定95%置信区间
按照式（A.5）计算95%置信区间（95%CI）。95%CI=±+Xs
式中：
95%置信区间；
标准偏差；
-1分布系数，当晶粒个数N≥500时4=1.960；一晶粒数。
确定相对误差
按照式（A.6)计算相对误差（%RA）。95%CI
式中：
相对误差：
95%置信区间；
平均等积圆直径，单位为微米（μm）。.A.5)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
