标准内容

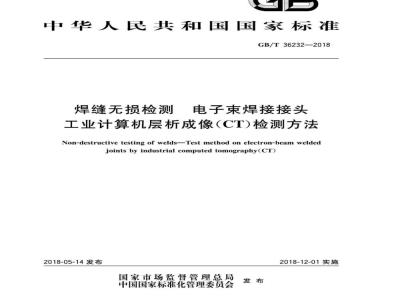

ICS19.100
中华人民共和国国家标准
GB/T36232—2018
焊缝无损检测
电子束焊接接头
工业计算机层析成像（CT)检测方法Non-destructivetestingof welds-Testmethodon electron-beamweldedjoints by industrial computed tomography(CT)2018-05-14发布
国家市场监督管理总局
中国国家标准化管理委员会
2018-12-01实施
规范性引用文件
术语和定义
检测人员
环境条件
检测系统
对比试样
检测准备
检测程序
结果说明·
检测报告
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
附录D（资料性附录）
气孔类对比试样的制作
裂纹类对比试样的制作
端接焊缝间隙对比试样的制作
电子束焊缝内部缺欠的CT图片示例GB/T36232-—2018
本标准按照GB/T1.1—2009给出的规则起草。本标准由全国焊接标准化技术委员会（SAC/TC55）提出并归口。GB/T36232—2018
本标准起草单位：中国兵器科学研究院宁波分院、北京控制工程研究所、洛阳LYC轴承有限公司宁波出入境检验检疫局、中国兵器工业标准化研究所、上海材料研究所。本标准主要起草人：倪培君、张维国、曹玉玲、郭智敏、徐向群、乔日东、陈翠丽、齐子诚、李红伟、王晓艳、郑颖、左欣、曹国洲、王琳、翟莲娜。GB/T36232-2018
电子束焊接为一种利用电子束作为热源的焊接工艺，在航空、航天、兵器、汽车、机械等各个行业取得了广泛应用，工业CT用于电子束焊缝质量的无损检测已有二十多年历史，在保证电子束焊接件质量及可靠性方面发挥了重要作用。本标准是在总结多年电子束焊缝工业CT检测实践经验的基础上制定的。
1范围
焊缝无损检测电子束焊接接头
工业计算机层析成像（CT）检测方法GB/T36232-—2018
本标准规定了用工业计算机层析成像（CT）检测电子束焊接接头的术语和定义、人员、环境条件、检测系统、对比试样、检测准备、检测程序、结果说明、检测报告等要求。本标准适用于电子束焊接接头内部缺欠的定性、定量及定位检测。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3375
焊接术语
GB/T9445
GB18871
无损检测
人员资格鉴定与认证
电离辐射防护与辐射源安全基本标准GB/T22085.1
电子束及激光焊接接头缺欠质量分级指南第1部分：钢GB/T22085.2
GB/T29034
GB/T29070
电子束及激光焊接接头缺欠质量分级指南第2部分：铝及铝合金工业计算机层析成像（CT）指南无损检测
无损检测
工业计算机层析成像（CT）检测通用要求GB/T34365
无损检测
术语工业计算机层析成像（CT)检测GBZ98
3放射工作人员健康要求
GBZ117
3术语和定义
工业X射线探伤放射防护要求
GB/T3375、GB/T34365、GB/T22085.1、GB/T22085.2、GB/T29034界定的术语和定义适用于本文件。
4检测人员
4.1从事电子束焊接件焊缝工业CT检测的人员应按照GB/T9445有关规定接受培训、考核，并取得相应的技术资格证书，各级检测人员应从事与自己资格等级相对应的技术工作。4.2从事电子束焊接件焊缝工业CT检测的人员健康应符合GBZ98标准，并应经过电离辐射防护知识培训，取得资格证书。
4.3从事工业CT检测的人员在工作时应佩戴个人剂量计，个人剂量计应定期送当地有关部门进行检测，检测人员的吸收剂量值应符合GB18871的有关规定。4.4从事电子束焊接件焊缝工业CT检测的人员应熟悉电子束焊接工艺、接头形式、缺欠类型等相关知识。
GB/T36232-2018
5环境条件
检测室防护条件应符合GBZ117、GB18871的相关规定。5.1
检测室温湿度应满足检测设备和检测产品相应要求，并配备温湿度监测装置。5.2
其他环境条件应符合GB/T29070相关规定。5.3
检测系统
系统组成
工业CT检测系统由射线源、探测器、机械扫描装置、计算机等子系统组成。射线源为X射线源（含电子加速器），射线源的能量（穿透能力）应满足试样的材料和尺寸要求。探测器系统可以使用面阵探测器，也可以使用线阵探测器：使用线阵探测器时，应装有前、后准直器，且后准直器宽度可以调节。6.2wwW.bzxz.Net
系统性能要求
6.2.1检测电子束焊接接头质量的工业CT系统，空间分辨率在10%调制度时的要求如下：直径小于50mm钢件，空间分辨率应不低于2lp/mm；a)
直径为50mm~100mm钢件，空间分辨率应不低于1.5lp/mm；b)
直径大于100mm钢件，空间分辨率应不低于1lp/mm。6.2.2对比度分辨率优于0.5%。
系统应配备相关的尺寸测量软件，系统的尺寸测量精度应满足实际产品的检测要求。6.2.3
系统性能核查
系统的性能应按照GB/T29070的要求进行定期核查，并记录核查结果，7对比试样
对比试样的材料、尺寸及射线衰减特性应与试样相同或相近。7.2对比试样的具体制作可在实际产品上加工，也可参考附录A、附录B、附录C制作。7.3
对比试样上的人工缺欠尺寸需进行标定。8检测准备
试样分析
8.1.1检测前，应对试样进行整体结构分析，包括试样的形状、组成材料、大致结构、检测部位最大穿透厚度及重量。
8.1.2检测部位最大穿透厚度可以通过实际测量和计算得到。最大穿透厚度可以通过图1箭头所示进行测量或计算。
8.2射线控制
图1穿透厚度的确定
射线能量应保证穿透试样的最大穿透厚度。8.2.2在射线能量和强度允许的条件下，选用小焦点，以提高空间分辨率。8.2.3对于线阵探测器，调节准直器狭缝的宽度和形状，减少散射线。8.2.4采用滤波片减小射束硬化伪像。扫描参数的确定
焊接件摆放位置
GB/T36232—2018
扫描时焊接件宜放在射束宽度（BW）最小的位置，即最佳放大倍数位置，最佳放大倍数M的计算见式(1)：
M=1+(a
式中：
d单个探测器元的尺寸的数值，单位为毫米（mm）；射线源焦点尺寸的数值，单位为毫米（mm）。a
当机械系统无法使用最佳放大倍数时，M应选择在保证机械安全及其他工艺参数允许条件下的最接近值。
采样点数和采样幅数要求
采样点数和采样幅数的设置应满足6.2.1的空间分辨率要求。8.3.3积分时间要求
积分时间的设置应满足6.2.2的对比度分辨率要求。8.3.4线阵探测器方式下切片参数的确定8.3.4.1切片厚度宜不大于焊缝验收允许最大缺欠尺寸。8.3.4.2切片数量应根据焊缝实际情况确定，相邻切片应完全连接，以保证覆盖焊缝需检测区域。对于对接焊缝根据焊缝实际宽度确定切片数量，对于端接焊缝根据焊接工艺要求或最小熔深要求确定，最少切片数量的确定如图2所示。
GB/T36232—2018
切片位置
切片厚度
切片位置
切片屏度
2最少切片数量的确定
3切片位置宜采用DR图像上定位或直接测量确定。8.3.4.3
图像的重建、显示和处理
8.4.1图像重建
选用合适的数据滤波和图像重建方法。重建范围应大于焊缝部位最大尺寸。重建的CT图像应保证图像像素尺寸小于要求检出最小缺欠尺寸的二分之一。8.4.2图像显示
根据需要，选取灰度、彩色、放大或二维、三维等图像显示方式，通过窗宽/窗位的调整，使得图像便于观察。
8.4.3图像处理
在不丢失图像缺欠信息条件下，可采用合适的图像处理方法进行图像处理，改善对比度和清晰度8.5其他
8.5.1检测前，应针对焊接件编制检测工艺卡，工艺卡中一般应包括以下内容：工艺卡编号、产品名称、编号、材料牌号、检测方法、检测标准、设备型号、检测技术参数、检测部位示意图等。8.5.2检测前，应按检测系统说明书的要求对检测系统进行标定。使用对比试样对比的方法验证检测工艺是否正确、检测系统是否稳定。8.5.3
检测程序
将试样放置在转台上，使被检对接焊缝与转台平面水平，端接焊缝与转台平面垂直。通过DR扫描图像或技术图纸等相关技术文件，确定焊缝位置，明确切片的起始位置9.2
使用与对比试样相同的检测条件对试样焊缝进行全覆盖检测，获取满足质量检测要求图像。伪像9.3
不能影响缺欠的识别和尺寸测量。10
结果说明
缺欠定性
1根据CT图像细节特征的像素灰度值、形状、尺寸等情况对图像进行分析，部分典型缺欠的CT10.1.1
参考图片参见附录D。
10.1.2必要时结合电子束焊接件装配结构图，对CT图像进行分析。10.1.3
电子束焊缝内部缺欠分类见GB/T22085.1.GB/T22085.2的规定：GB/T36232—2018
对于线阵探测器CT系统，缺欠的定性需要通过相邻多层CT图像综合确定对于面阵三维CT系统，缺欠的定性应综合缺欠在三个视图上的形态和位置判断。缺欠定量
利用设备提供的测量软件对缺欠进行测量。测量时，选择缺最大方向测量。对于小于射束宽度（BW）值的小缺欠，应采用与对比试样测量结果对比的方法确定。缺欠定位
缺欠按所处的位置分为表面缺欠、最小熔深范围内缺欠和最小熔深范围外缺欠。缺欠区域覆盖最小熔深的，该缺欠属于最小熔深范围内缺欠。缺欠评判
结合缺欠的性质、尺寸、位置等情况，按产品检测要求对图像进行评判。11
检测报告
检测报告至少应包括如下内容：a)
本标准编号；
被检工件：名称、编号、材料牌号、检测数量；e)
检测设备；
检测条件；
检测日期；
检测结果；
检测人员。
GB/T36232—2018
气孔类对比试样的制作如下：
附录A
（资料性附录）
气孔类对比试样的制作
对比试样材料应采用与被检产品射线吸收特性相同或相近的均匀材料制作。基本结构a）
见图A.1。
对比试样直径D应与被检产品尺寸一致。e)
对比试样厚度H>1mm。
人工通孔的直径d一般应包含0.20mm、0.30mm、0.40mm、0.50mm几类尺寸，尺寸加工完成后需标定。
气孔类对比试样结构图
裂纹类对比试样的制作如下：
附录B
（资料性附录）
裂纹类对比试样的制作
对比试样其基本结构见图B1
GB/T36232—2018
基体部分应采用与被检产品射线吸收特性相同或相近的均勾材料制作，一般为圆柱形，采用机械手段沿中轴线将其分割成相同的两部分，一端加工出圆形槽用于放置阻隔块，在分割处以一端为0点标注刻度。阻隔块（钢）可以为圆形，尺寸依实际情况确定，一般直径比圆形槽大0.5mm~1.0mm。调整支架（通常为聚丙烯或其他透明塑料）及两端紧固螺丝对基体和阻隔块进行固定。
人工裂纹的宽度可以通过测量或计算得到，按照刻度记录不同位置处的裂纹宽度，一般应包含0.05mm0.20mm范围。
试块各部件的实际尺寸根据实际需要进行设计。阻隔块
调整支架
紧固螺丝
裂纹类对比试样结构图
GB/T36232—2018
附录C
（资料性附录）
端接焊缝间隙对比试样的制作
端接焊缝间隙对比试样的制作如下：对比试样其基本结构见图C.1。
对比试样材料采用与被检产品射线吸收特性相同或相近的均勾材料制作。对比试样直径D依据试样直径选择。D+7
(D+2)-0.02
(D+2)+g.82
端接焊缝间隙对比试样结构图
单位为毫米
