GB∕T 39298-2020 再生水水质 苯系物的测定 气相色谱法
GB∕T39298-2020
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容
ICS13.060.50;71.040.40

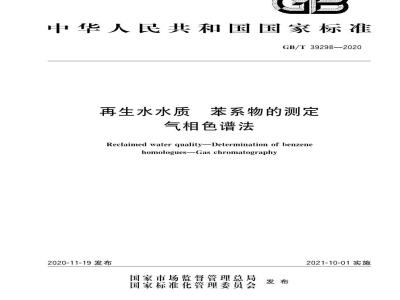

中华人民共和国国家标准
GB/T39298—2020
再生水水质
苯系物的测定
气相色谱法
Reclaimed water quality-Determination of benzenehomologues-Gaschromatography2020-11-19发布
国家市场监督管理总局
国家标准化管理委员会
2021-10-01实施免费标准下载网bzxz
本标准按照GB/T1.1-2009给出的规则起草本标准由中国石油和化学工业联合会提出。本标准由全国化学标准化技术委员会（SAC/TC63)归口。GB/T39298—2020
本标准起草单位：南京大学、华测检测认证集团股份有限公司、南京大学宜兴环保研究院、江苏中宜金大分析检测有限公司、中检集团理化检测有限公司、中海油天津化工研究设计院有限公司、东莞理工学院、浙江水知音检测有限公司、石家庄给源环保科技有限公司、天津正达科技有限责任公司，本标准主要起草人：任洪强、刘文秋、许柯、张徐祥、俞梁敏、王妍、牛军峰、朱春莲、耿金菊、李永广、王庆、曾超、邵宏谦。
rrKaeerkAca-
1范围
再生水水质苯系物的测定
气相色谱法
本标准规定了再生水中苯系物的测定方法一一气相色谱法。GB/T39298—2020
本标准适用于再生水中苯、甲苯、乙苯、邻二甲苯、间二甲苯、对二甲苯、苯乙烯及异丙苯八种苯系物含量为0.5μg/L100μg/L范围的测定。本标准也适用于地表水、工业用水及生活用水中苯系物含量的测定。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T5750.2生活饮用水标准检验方法水样的采集与保存GB/T6682分析实验室用水规格和试验方法GB/T14424工业循环冷却水中余氯的测定术语和定义
下列术语和定义适用于本文件。3.1
benzenehomologues
苯系物
苯及其衍生物
注：苯系物包括苯、甲苯、乙苯、异丙苯、苯乙烯以及邻二甲苯、间二甲苯、对三甲苯八种化合物。3.2
全程序空白
wholeprogramblank
将样品瓶装满水并密封带到现场，与采样的样品瓶同时开盖和密封，运回实验室后按照与样品相同的操作步骤进行处理和测定，用于检查样品采集到分析全过程是否受到污染4原理
样品中的苯系物经高纯氮气吹扫后吸附于捕集管中，将捕集管加热并以高纯氮气反吹，被热脱附出来的组分经气相色谱分离后，用氢火焰离子化检测器（FID)进行检测，以保留时间定性，采用外标法根据峰高或峰面积定量，计算各组分含量。试剂或材料
警示一一本标准所使用的强酸具有腐蚀性，使用时避免吸入或接触皮肤。溅到身上应立即用大量水冲洗，严重时应立即就医。有机试剂具有强烈挥发性和毒性，对人体健康有害且易燃，操作时应在通风橱中进行，防止与明火接触，并按规定要求佩戴防护器具，吸入时应迅速撤离现场至空气新鲜处，严重nKaeerKAca-
GB/T39298—2020
时应立即就医
5.1本标准所用试剂,除非另有规定，应使用分析纯试剂。5.2水：GB/T6682，一级。
5.3甲醇：色谱级。
5.4抗坏血酸。
5.5盐酸溶液：1+1。
5.6苯系物标准贮备溶液：100μg/mL～1000μg/mL甲醇溶液，市售，避光保存。如开封后的标准贮备溶液需保存，应在一10℃～一20℃冷冻密封保存，使用时恢复至室温并检测。如其响应值或苯系物种类发生异常，则弃去不用。
5.7苯系物标准溶液（I）：20.0ug/mL。取适量苯系物标准贮备溶液用甲醇稀释至20.0μg/mL于4℃冷藏，此溶液现用现配。
5.8苯系物标准溶液（I）：1.0μg/mL。取适量苯系物标准溶液（I）用甲醇稀释至1.0μg/mL，此溶液现用现配。
5.9氮气（或气）：纯度≥99.999%。5.10氢气：纯度≥99.999%。
空气：普通压缩空气或高纯空气。6仪器设备
6.1气相色谱仪：配备氢火焰离子化检测器（FID)。6.2吹扫捕集装置：填料为1/3碳纤维、1/3硅胶和1/3活性炭的均匀混合填料或其他等效吸附剂6.3色谱柱：石英毛细管柱，30m（长）×320μm（内径）×0.50μm（膜厚），固定相为聚乙二醇，也可使用其他等效毛细管柱。
6.4采样瓶：棕色玻璃瓶，配备螺旋盖（带聚四氟乙烯涂层密封垫），40mL或其他规格。6.5
气密性注射器：5mL。
微量注射器：10μL，100μL，500μL。6.6
7样品
7.1样品采集
按照GB/T5750.2的要求对采样瓶进行洗涤和样品采集。样品采集时不得用样品荡洗，采集后7.1.1
立即冷藏保存
7.1.2所有样品均采集平行双样，每批样品应带一个全程序空白。7.1.3取样时应尽量避免或减少样品在空气中暴露。7.2
样品保存
样品在保存前应按照GB/T14424的操作测定余氯，并按照表1的要求将水样保存于采样瓶中。样品存放区不得存在有机物干扰，避免交叉污染。表1
样品性质
空白样品
保存方法
加人适量盐酸溶液，使pH≤2.0.于4℃以下保存KaeerKAca-
保存时间
有余氟
样品性质
无余氯
≤5.0mg/L
8试验步骤
仪器测试条件
8.1.1吹扫捕集条件
表1（续）
保存方法
加人适量盐酸溶液，使pH≤2.0，于4℃以下保存每40mL样品加人约25mg抗坏血酸，再加入适量盐酸溶液，使pH2.0.于4℃以下保存余氯每增加5.0mg/L.则每40mL样品多加25mg抗坏血酸，再加入适量盐酸溶液，使pH≤2.0于4℃以下保存推荐按照表2的参数设置吹扫捕集条件，或根据仪器说明书进行设置。表2
吹扫温度
吹扫流速
40ml/min
8.1.2色谱参考条件
吹扫时间
脱附温度
180℃
脱附时间
烘烤温度
250℃
GB/T39298—2020
保存时间
烘烤时间
干吹时间
推荐使用以下色谱条件，或根据仪器说明书选择色谱条件，使被测组分的分离度大于或等于1.5。分离度的计算参见附录A。八种苯系物的气相色谱分离图参见附录B。a）柱温：采用程序升温，40℃保持6min，以5℃/min的升温速率升至100℃，保持2min，再以5℃/min的升温速率升至200℃；b）进样口温度：200℃；
检测器温度：280℃；
载气流量：2.5mL/min；
分流比：10：1。
8.2校准曲线的绘制
8.2.1低浓度校准曲线的绘制
分别移取0μL、50μL、100μL、200μL、500μL苯系物标准溶液（Ⅱ）置于一系列100mL容量瓶中，用水稀释至刻度，摇匀。该系列校准溶液的浓度分别为0μg/L、0.5ug/L、1.0ug/L、2.0μg/L、5.0ug/L。按照从低浓度到高浓度的顺序依次将5.0mL校准溶液注入气相色谱仪进行检测。以校准溶液的质量浓度（ug/L)为横坐标，测得的峰高或峰面积为纵坐标，绘制校准曲线并计算回归方程。8.2.2高浓度校准曲线的绘制
分别移取0.00mL、0.50mL、1.00mL、2.00mL、5.00mL、10.00mL苯系物标准溶液（I）置于一系列100mL容量瓶中，用水稀释至刻度，摇匀。该系列校准溶液的浓度分别为0.0μg/L、5.0μg/L、rKaeerKAca-
GB/T39298—2020
10.0g/L20.0ug/L、50.0g/L、100.0g/L。按照从低浓度到高浓度的顺序依次将5.0mL校准溶液注入气相色谱仪进行检测。以校准溶液的质量浓度（ug/L)为横坐标，测得的峰高或峰面积为纵坐标：绘制校准曲线并计算回归方程。8.3测定
平行做两份试验。将全程序空白和样品溶液放置至室温后依次注人气相色谱仪中。无自动进样器的吹扫捕集系统用气密性注射器从采样瓶中抽取5.0mL样品，注人吹扫管中进行吹扫捕集。有自动进样器的吹扫捕集系统将样品瓶直接放入自动进样器样品槽中，设置取样体积为5.0mL，进行吹扫捕集。记录各被测组分色谱峰的峰高或峰面积，从校准曲线上查得或由回归方程计算出各被测组分的含量。同时以水为空白进行空白试验。样品中被测组分含量超过100μg/L时应稀释后测定9结果计算
定性结果
根据标准物质各组分出峰的保留时间进行定性分析。9.2
定量结果
样品中各被测组分含量以质量浓度β计，数值以微克每升（μg/L)表示，按式（1)计算：=(pr-p)f
式中：
Po——空白试验中被测组分的质量浓度的数值，单位为微克每升（ug/L)；P——从校准曲线上查得被测组分的质量浓度的数值，单位为微克每升（ug/L)；于试样的稀释倍数（若未对试样进行稀释，则f=1)。.（1)
计算结果小于100μg/L时，表示到小数点后一位：大于或等于100μg/L时，保留三位有效数字。10充许差
在同一实验室，由同一操作者使用相同设备，按相同的测试方法，并在短时间内对同一被测对象相互独立进行测试，取平行测定结果的算术平均值作为测定结果，各被测组分平行测定结果的相对偏差应符合表3的规定。
各被测组分的含量p/（ug/L）
0.5≤p<10.0
rrkaerkAca
相对偏差/%
A.1概述
附录A
（资料性附录）
分离度的计算
GB/T39298—2020
分离度（resolution，简称R），指相邻两组分色谱峰的保留时间之差与两个色谱峰的平均峰宽的比值，是柱效能、选择性影响的总和，是色谱柱的总体分离效能指标，如图A.1所示。图A.1
分离度示意图
A.2计算
分离度R按式（A.1)计算：
式中：
两个组分的保留时间；
Y，Y一两个组分色谱峰的峰宽。t2-ti
(Y1+Y)/2
R值越大，意味着相邻两个组分分离越好。由图A.1可以看出，两个组分要达到完全分离，首先是两组分的色谱峰之间的距离必须足够大，即保留时间相差足够大；二是谱峰必须要窄。从理论上可以证明，若峰形对称且满足于正态分布，则当R=1时，分离程度可以达到98%；当R=1.5时，分离程度可达到99.7%。因而可以用R=1.5来作为相邻两峰完全分离的标志。当两组分的色谱峰分离较差，峰底宽度难于测量时，可用半峰宽来代替峰宽。分离度R按式（A.2）计算：
式中：
Y1/2(D).Y1/2(2)
t2—ti
(Y1/2(D+Y1/2(2) ) /2
两个组分的保留时间；
对应两个组分色谱峰的半峰宽。R'与R的物理意义一致，但数值不同，R=0.59R，应用时注意所采用分离度的计算方法rKaeerKAca-
GB/T39298—2020
附录B
（资料性附录）
苯系物气相色谱分离图
根据标准推荐的色谱条件得到再生水中苯系物分离的气相色谱图见图B.1。160000
120000
100000
说明：
甲苯：
对二甲苯；
间二甲苯；
异丙苯：
邻二甲苯；
苯乙烯。
图B.15.0μg/L苯系物标准溶液中各组分的气相色谱图-rKaeerkAca-
叶间/min
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
