ICS97.030

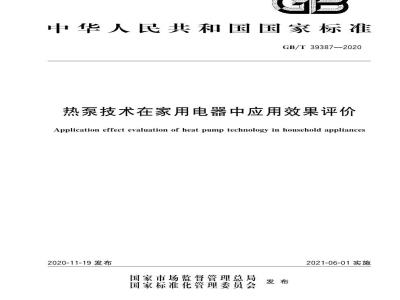

中华人民共和国国家标准
GB/T39387—2020
热泵技术在家用电器中应用效果评价Application effect evaluation of heat pump technology in household appliances2020-11-19发布
国家市场监督管理总局
国家标准化管理委员会
2021-06-01实施
规范性引用文件
术语和定义
热泵应用效果评价方法
附录A（规范性附录）
热泵空调器耗电量测试方法
附录B（规范性附录）
热泵热水器耗电量测试方法
附录C（规范性附录）
附录D（规范性附录）
GB/T39387—2020
热泵式滚筒干衣机和热泵型滚筒式洗衣干衣机耗电量测试方法非稳态制热
rKaeerKAca-
本标准按照GB/T1.1-2009给出的规则起草。GB/T39387—2020
请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任本标准由中国轻工业联合会提出。本标准由全国家用电器标准化技术委员会（SAC/TC46)归口。本标准起草单位：中国家用电器研究院、珠海格力电器股份有限公司、浙江正理生能科技有限公司、广东美的制冷设备有限公司、浙江中广电器股份有限公司、青岛海尔新能源电器有限公司、东莞市共享能源科技有限公司、宁波奥克斯电气股份有限公司、杭州康泉热水器有限公司、浙江阳帆节能开发有限公司、安徽中认倍佳科技有限公司、西安庆安制冷设备股份有限公司、宁波吉德电器有限公司、松下家电研究开发（杭州)有限公司。
本标准主要起草人：马德军、胡志强、张龙、黄元射、吴晓丽、田俊、凌拥军、杨磊、谢坤、吴小毛、徐丰、王凯峰、潘金周、孙民、黎辉、周小俊、唐雪瑾用
nKaeerKAca-
1范围
热泵技术在家用电器中应用效果评价GB/T39387—2020
本标准规定了热泵技术在家用电器中应用时效果评价的术语和定义、产品分类、应用效果评价方法及评价指标。
本标准适用于空气源热泵技术在家用电器中应用时的应用效果评价。其他热泵技术在家用电器中的应用效果评价可参考使用。
注：本标准目前考的采用热泵技术的家用电器产品种类包括（但不限于）热泵空调器、热泵热水器、热泵式滚简干衣机及热泵型滚筒式洗衣干衣机、低环境温度空气源热泵热风机。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T7725—2004房间空气调节器GB/T15470—2002
器性能测试方法
家用直接作用式房间电加热器
GB/T202892006
储水式电热水器
GB/T20292—2019
GB/T23118—2008
GB/T 23119
家用滚筒式干衣机性能测试方法家用和类似用途滚筒式洗衣干衣机技术要求家用和类似用途电器性能测试用水GB/T23137—2020
GB/T261852010
JB/T13573—2018
术语和定义
家用和类似用途热泵热水器
快热式热水器
低环境温度空气源热泵热风机
下列术语和定义适用于本文件。3.1
热泵heatpump
通过消耗一定能量做功，将低温热源的热能转移到高温热源的装置。注：改写GB/T7725—2004，定义3.2。3.2
heatpumptechnology
热泵技术
利用低温低位热能资源，采用热泵原理，通过少量的高位电能输人做功，实现低位热能向高位热能转移的技术。
热泵空调器heatpumpair-conditioner运用热泵技术原理，通过转换制冷工质运行流向，从室外低温空气吸热并向室内放热，使室内空气升温的空气调节系统。
rKaeerKAca-
GB/T39387—2020
注：包括空气循环、净化装置和加湿、通风装置。3.4
低环境温度空气源热泵热风机lowambienttemperatureairsourceheatpumpairheater利用电机驱动的蒸汽压缩循环，将室外低温环境空气中的热量转移至密闭空间、房间或区域，使其内部空气升温，并能在不低于一25℃的环境温度下使用的设备。注1：改写JB/T13573—2018.定义3.1。注2：主要包括制热系统以及空气循环和净化装置还可以包括通风装置。3.5
热泵热水器heatpumpwaterheater运用热泵技术原理，利用电机驱动的蒸汽压缩制冷循环，将空气或水中的热量转移到被加热的水中来制备生活热水的装置。
注：改写GB/T23137—2020，定义3.1。3.6
热泵式滚筒干衣机tumbledryerwithheatpump运用热泵技术原理，由封闭式压缩机驱动的制冷系统循环运行，通过制冷系统蒸发器冷凝去除滚筒内空气中的水分，实现气、水分离，并且通过制冷系统冷凝器加热滚筒内空气而完成干衣过程的滚筒干衣机。
热泵型滚筒式洗衣干衣机tumblewasher-dryerwithheatpump运用热泵技术原理，由封闭式压缩机驱动的制冷系统循环运行，通过制冷系统蒸发器冷凝去除滚筒内空气中的水分，实现气、水分离，并且通过制冷系统冷凝器加热滚筒内空气而完成干衣过程的，带有脱水功能和干燥织物（通常通过加热和翻转）装置的滚筒式洗衣机。3.8
热泵节能率energy saving rateof heatpumpTh
规定条件下，热泵产品相比于满足同等需求的电热产品所节约的耗电量与电热产品耗电量的比值，以百分比表示。
热泵产品heatpumpproduct下载标准就来标准下载网
利用热泵技术实现制热功能的产品。3.10
电加热产品electricheatingproduct通过电能直接转化为热能来实现制热功能的产品。4分类
按照热泵技术在产品中的应用，对照电加热产品对热泵产品进行分类，见表1。表1热泵应用效果评价产品对照表应用类型
加热空气
热泵产品
热泵空调器
低环境温度空气源热泵热风机
热泵产品标准
GB/T7725—2004
JB/T13573—2018
rKaeerKAca-
对照电加热产品
室内电加热器
对照产品标准
GB/T15470—2002
应用类型
加热水
热泵产品
次加热式热泵热水器
循环/静态加热式热泵热水器
热泵式滚筒干衣机
热泵型滚筒式洗衣干衣机
表1（续）
热泵产品标准
GB/T23137—2020
GB/T23137—2020
GB/T202922019
GB/T23118—2008
注：热泵产品的适用范围与相应的产品标准保持一致。要求
对照电加热产品
快热式电热水器
储水式电热水器
电加热冷凝干衣机
电加热滚筒式洗衣
千衣机
GB/T39387—2020
对照产品标准
GB/T26185—2010
GB/T20289—2006
GB/T20292—2019
GB/T23118—2008
表2所示的热泵产品应明示热泵节能率，热泵节能率实测值应不小于额定值的95%，且满足表2的规定。
热泵节能率
应用类型
加热空气
加热水
热泵产品
热泵空调器
低环境温度空气源热泵热风机
次加热式热泵热水器
循环/静态加热式热泵热水器
热泵式滚筒干衣机
热泵型滚筒式洗衣干衣机
注：低环境温度空气源热泵热风机的热泵节能率的限值正在考虑之中。6
热泵应用效果评价方法
热泵节能率的计算
热泵节能率按式（1)进行计算：(E-E)
式中：
热泵节能率，%，保留一位小数；E
对照电热产品日耗电量，单位为瓦时每24小时（W·h/24h）；E一一热泵产品日耗电量，单位为瓦时每24小时（W：h/24h）。注1：热泵产品耗电量E，针对不同的热泵产品，会有不同的下角标。.....
热泵节能率7
≥75%
≥75%
≥75%
≥55%
.....(1)
注2：计算一次加热式热泵热水器的热泵节能率时，用一次加热式热泵热水器和快热式电热水器每千克热水下的耗电量分别代替公式中的E，和E。.单位为瓦时每千克（W·h/kg)。3
-rKaeerkAca-
GB/T39387—2020
6.2热泵空调器和热泵热风机应用效果评价6.2.1热泵空调器
6.2.1.1对照样机选择
按照热泵空调器的额定制热量Q-a选择直接作用式房间电加热器功率Ph，对应关系按式（2）计算：
式中：
室内加热器功率，单位为瓦（W），保留一位小数；Qira
热泵空调器的额定制热量，单位为瓦（W）：2.5
一一热泵空调器对照产品选择时，制热量与对照电加热功率的转换系数。6.2.1.2热泵空调器耗电量测试
.（2)
按照GB/T7725一2004及附录A规定的测试方法测得热泵空调器的制热季节耗电量HSTE，全年制热季节的天数为168天，折算出热泵空调器的日耗电量Ea，如式（3)所示：Era
式中：
热泵空调器日耗电量，单位为瓦时每24小时（W·h/24h），保留一位小数；HSTE。热泵空调器制热季节耗电量，单位为瓦时（W·h)；168
以南京温度分布得到的全年制热季节的天数。6.2.1.3室内加热器耗电量
·（3）
室内加热器的耗电量按照GB/T15470一2002中第16章计算得到的有效功率，按照式（4)计算，折算出日耗电量值E。：
式中：
Em-En×24
室内加热器日耗电量，单位为瓦时每24小时（W.h/24h）；有效功率测试周期结束时刻点的积分电能值，单位为瓦时（W·h)；有效功率测试周期起始时刻点的积分电能值，单位为瓦时（W·h）；有效功率测试周期时间长度，单位为小时（h）：每天的小时数。
然后按照式(1)计算出热泵节能率。热泵热风机
对照样机选择
按照热泵热风机的额定制热量Q：选择室内加热器功率P·对应关系按式（5）计算：Ph
nrKaeerKca-
式中：
GB/T39387—2020
热泵热风机对照产品室内加热器功率，单位为瓦（W）.保留一位小数：Qiralh
热泵热风机的额定制热量，单位为瓦（W)；2.5
一一热泉热风机对照产品选择时，制热量与对照电加热功率的转换系数。6.2.2.2热泵热风机耗电量测试
热泵热风机根据表A.1规定的制热工况和JB/T13573一2018中表D.2的时间温度分布，按照JB/T13573一2018中附录D的测试和计算方法，计算出热泵热风机的制热季节耗电量HSTEal。按照JB/T13573一2018折算出全年制热季节的天数，折算出热泵热风机的日耗电量Erab，如式（6)所示：HSTE
Ehab =-
式中：
Erah——热泵热风机日耗电量，单位为瓦时每24小时（W·h/24h），保留一位小数；HSTE%热泵热风机制热季节耗电量，单位为瓦时（W·h)；D
一一全年制热季节的天数。
6.2.2.3室内加热器耗电量
室内加热器的耗电量按照GB/T15470—2002中16章测得的有效功率，折算出耗电量值E。，折算方法参照式（4）。然后按照式（1)计算出热泵节能率。6.3热泵热水器应用效果评价
6.3.1一次加热式热泵热水器
选择相同额定制热水能力的一次加热式热泵热水器和快热式电热水器进行比较。一次加热式热泵热水器按照附录B的测试方法测得每千克热水下的耗电量；快热式电热水器按照GB/T26185一2010中7.2加热效率的测试方法进行测试，但出水温度保持在55℃士0.5℃，功率稳定后，运行30min，通过积分电能值折算出每干克热水下的耗电量。用一次加热式热泵热水器和快热式电热水器每干克热水下的耗电量根据式（1）进而计算热泵节能率。6.3.2循环式/静态加热式热泵热水器选择相同水箱容量的循环式/静态加热式热泵热水器和储水式电热水器进行比较。循环式/静态加热式热泵热水器按照附录B的方法测算年耗电量，按照每年365天，折算出日耗电量：储水式热水器按照GB/T20289一2006中7.6规定的方法，但温控器的设定应保证出水温度在55℃土0.5℃，稳定后运行1h或约1h的完整的温控器周期，通过稳定后的数据折算出日耗电量，进而计算热泵节能率。6.4热泵式滚筒干衣机及热泵型滚筒式洗衣干衣机应用效果评价选择相同额定干衣容量的热泵式滚筒干衣机和电加热冷凝干衣机进行比较。热泵型滚筒式洗衣干衣机则选择相同额定容量的电加热滚筒式洗衣干衣机进行比较。至少进行5次有效的干衣周期试验。各试验项目的试验结果为全部有效干衣周期的算术平均值。热泵式滚简干衣机按照附录C的测试方法进行耗电量测试。热泵型滚筒式洗衣干衣机按照GB/T23118一2008中的6.4.2和附录C的规定进行耗电量测试。电加热冷凝十衣机和电加热滚筒式洗衣十衣机则按照GB/T20292一2019中8.3规定的方法进行耗电量测试，确定单位负载耗电量，进而计算热泵节能率。5
iiKaeeiKAca
GB/T39387—2020
A.1一般试验条件
A.1.1安装条件
附录A
（规范性附录）
热泵空调器耗电量测试方法
空调器应按照制造商规定的安装程序和附件进行安装。如机组有多种安装方式的，所有测试应在最不利的安装方式下进行。任何情况下，应遵循制造商的相关建议，如到墙体的安装距离、穿墙凸出的尺寸等。
分体式空调器室内机组与室外机组的连接管，应按制造厂规定或7.5m为测试的管长，两者取较小值。
其他安装条件应符合GB/T7725—2004相关规定。A.1.2运行条件
耗电量测试时热泵空调器的设定与热泵空调器进行额定热泵制热量试验时的设定一致A.1.3电源
供电电压的谐波失真不应超过3%。在试验过程中，电源电压应保持在额定电压的士1%以内。如果指定额定电压范围，则试验电压为220V士2.2V。A.1.4试验工况
热泵空调器耗电量测试的试验工况见表A.1，稳态制热量试验的读数允差见表A.2。表A.1试验工况
器具类型
热泵空调器
热泵热风机
工况条件
额定高温制热
额定低温制热
室内侧回风状态/℃
干球温度
湿球温度
15(最大）
rKaeerKAca-
室外侧进风状态/℃
干球温度
湿球温度
室内侧
空气温度
室外侧
空气温度
电压、频率
水体积流量
不适用于制热试验。
稳态制热量试验的读数允差
读数的算术平均值
对额定工况的偏差
±0.2℃.
±0.2℃b
仅适用于喷淋冷凝水至室外盘管的制冷试验耗电量测试及计算方法
GB/T39387-—2020
各读数对额定工况的
最大偏差
±0.3℃*
热泵空调器按照表A.1规定的试验工况，其中额定高温制热工况按照GB/T7725—2004的规定进行，额定低温制热试验按照GB/T7725—2004及附录D的方法进行，并按照GB/T77252004中附录E规定的方法计算制热季节耗电量。EA
rKaeerkAca-
GB/T39387—2020
B.1一般试验条件
B.1.1安装条件
附录B
（规范性附录）
热泵热水器耗电量测试方法
热泵热水器应按照制造商的安装规定，使用所提供或推荐使用的附件、工具进行安装除按规定的方式进行试验所需要的装置和仪器的连接外，对热泵热水器不应进行更改和调整。空气源热泵热水器的空气侧试验空间应足够，使试验中主机的气流场不能改变。试验时器具周围的空气速度应尽可能低，以免影响机组的性能其他安装条件应符合GB/T23137—2020相关规定。B.1.2运行条件
耗电量测试时热泵热水器的设定与进行热泵名义制热量试验时的设定致B.1.3电源
在试验过程中，电源电压应保持在额定电压的士1%以内。如果指定额定电压范围，则试验电压为220 V±2.2V
B.1.4试验工况
耗电量测试的试验工况见表B.1。其中，低温制热试验的室外侧工况允差按附录D的表D.1要求。表B.1
高温工况
名义工况
最小运行工况
自动除霜工况
低温运行工况
进水（初始）温度/℃
注1：水侧温度误差为土0.5℃。试验工况
空气侧
出水(终止）温度/℃
注2：空气侧于球温度误差为士1℃湿球温度误差为士0.5℃干球温度/℃
注3：一次加热式机组，化霜时和化霜结束后的水侧出水温度温度偏差不做要求。为可选试验，若不进行试验，可通过下述公式进行计算a)Q2=0.72XQ
b)COP=0.75XCOP
c)Q-:=0.60XQ;
d)COP-,=0.65XCOP
rKaeerKAca-
湿球温度/℃
5其他试验条件
耗电量测试的其他试验条件如下：a）试验结束时水箱中水的平均温度，应达到55℃士0.5℃；b）环境风速不大于0.5m/s；
带水箱的热泵热水器，水箱和主机置于同一环境温度下。B.2试验方法
B.2.1一次加热式热泵热水器
GB/T39387—2020
在表B.1规定的试验工况测试热泵制热量，热泵热水器出水口加装温度计及水流量控制装置，其中非稳态制热量按附录D规定的试验方法，测试并记录热泵热水器的进水温度T（℃）、出水温度T2(℃）、水流量G(L/h)、热泵制热消耗功率P(W）。B.2.2循环加热式、静态加热式热泵热水器在表B.1规定的试验工况，在水箱内注满规定温度的冷水，将水加热至55℃土0.5℃，记录初始温度T，（℃C）、终止温度T，（C）、被加热水体积V（L）、加热时间H（h）、耗电量E（kW·h），按GB/T231372020中6.3.3.2、6.3.3.3的方法计算制热量及性能系数（COP)。B.3全年制热性能和全年能源消耗效率（APF)计算方法B.3.1全年平均热泵制热量
全年平均热泵制热量按照式（B.1）进行计算：AC
式中：
(W,xn,)
全年平均热泵制热量，单位为瓦时（W·h），保留两位小数：AC
表B.5中日平均气温编号的发生天数；·(B.1)
W，——表B.5中日平均气温为t，时每日所需的总热水热能，按式(B.2)计算，单位为焦耳(J)。W,=GmX(40-T..)X4.187X1000
式中：
式中：
水的比定压热容，单位为千焦每千克摄氏度kJ/（kg·℃）：40℃的热水需求量，与选型及使用习惯有关，按式（B.3)计算，单位为千克（kg）；..(B.2)
甘平均气温为t，时的冷水温度，单位为摄氏度（℃），根据不同的平均气温t,，工见表B.2。
额定制热工况时的1h产水量，单位为千克（kg）。rKaeerKAca-
.（B.3)
