以聚氯乙烯(PVC)树脂为主要原料,经挤出成型的硬聚氯乙烯(PVC)楼梯扶手。可用于建筑物内的栏杆扶手(以下简称扶手)。 QB/T 3633-1999 硬聚氯乙烯楼梯扶手 QB/T3633-1999 标准下载解压密码:www.bzxz.net
标准内容
中华人民共和国专业标准

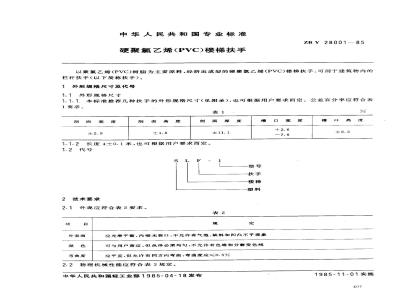

硬聚氯乙烯(PVC)楼梯扶手
ZBY28001—85
以聚氮乙烯(PVC)树脂为主要原料,经挤出成型的硬聚氟乙烯(PVC)楼梯扶手。可用于建筑物内的栏杆扶手(以下简称扶手)。
1外形规格尺寸及代号
1.1外形规格尺寸
1.1.1.本标准推荐几种扶手的外形规格尺寸(见附录),也可根据用户要求而定。公差百分率应符合表1要求。
剖面宽度
1.1.2长度4土0.1米,也可根据用户要求而定。1.2代号
技术要求
2.1外观应符合表2要求。
外表面
弯曲度
应光滑平整,内壁无裂口,不允许有气泡、缺料和凹凸不平现象可与用户商定,但色泽必须均匀,不允许有色结和分解变色线应平直,但允许有同方向弯曲,弯曲度应≤0.5%2.2物理机械性能应符合表3规定。中华人民共和国轻工业部1985-04-18发布口
1985-11-01实施
注:H50-
维卡软化点℃
-20℃
ZBY 28001--85
≤2个试样被破坏
50%破坏高度;E50—50%破坏能。试验方法
3.1规格尺寸
用精度0.02mm的游标卡尺,在同一剖面上任取五个不同测量点,取其算术平均值。3.2
外观检查
在光线明亮的室内,用肉眼距产品300~~400mm处以任意角度进行观察。3.3长度
用精度0.5mm的钢卷尺测量。
弯曲度测定(见图1-22-1)。
计算公式如式(1):
武中:R-
扶手弯曲度,%;
弦到弧的最大高度,mm;
L-扶手长度,mm。
3.5比重的测定
图1-22-1
按GB1033--70《塑料比重试验方法》测定。3.6软化点(维卡)试验方法
按GB1633--79《热塑性塑料软化点(维卡)试验方法》测定。3.7落锤冲击试验方法
3.7.1试验设备
落锤重为1公厅钢球的落锤冲击试验机。3.7.2试样
用机械加工方法,截取扶手长度150mm,梯度法每组试样20段,通过法每组试样10段。3.7.3试验条件
3.7.3.123士2℃条件下试验
将试样在23士2C条件下放置4h后进行测试,测试在标准环境(23士2℃)中进行。(1)
-20士2℃条件下放置4h后立即测试,试验在标准环境(23士2℃)中进行,并要求停留时间不3. 7. 3. 2
TKAONKAca-
得超过10s。
3.7.4试验步骤
3.7.4.1确定试验起点
ZB Y 28001—85
至少用六段试样确定试验起点。初测最好每次升高(或下降)100mm(一种规格或类型的异型材做过这种试验,无需再重复这项工作)。3.7.4.2梯度法
20段试验为一组,从确定的试验起点高度开始试验,如果试样未破坏则升高(d)m,如果试样破裂或产生裂纹则下降高度(d)m。每次升、降高度可选用100mm或400mm,依次冲击20段。3.7.4.3做过一次试验的试样,不准重复使用。3.7.4.4试验结果的处理。
H5o=H,+
式中:——-50%破坏高度,m;
2(t + n)
H..-试验起点高度(预测的试验破坏时高度)m;d
每次升、降的试验高度,m;
n,…各试验高度已破坏(或未破坏)的试样数;—·设H为0时,逐个增减的高度水准(i二·N--已破坏(或未破坏)试样之总数NZn);1
2,—1,0,1,2,3..**);
使用已破坏的数据时取负号,使用未破坏的数据时为正号。Esom·g·Hs0
武中Es*--50%破坏能,kg·m;
m.重锤的质量.kg.
重力加速度,(9.81m/s2);
50%破坏高度,m。
50%破坏高度的标准偏差(S)按下式计算:Z(2.n,)
式中:M—---查“α值表”的中间值。S-d
式中:S--标准偏差,
α-…-见\表4\α值表;
4冲击指标试验用方法
在确定扶手或类型异型材试样是否满足其标准中冲击指标时,推荐试验用通过法检验。4.1通过法
(3)
4.1.1在固定的一个高度,扶手或类型的异型材,试验10个试样,有2个以上(不包括2个)试样被破环,则该产品不合格。
5性能测试用方法
试样进行性能测试时,推荐试验采用3.7.4.2至3.7.4.4条中所描述的梯度法进行检验计算示例
设:1kg的重锤,对20个试样(d=100mm)进行实验后,10个破坏,其余10个未破坏,此时已破坏409
ZB Y 28001--85
数与未破坏数相同所以计算任何一方,此为已破坏时的例子:50%破坏高度(H5o)从(2)式可得:Hso=90+10—)
-88. 0(cm)=0. 88(m)
50%破坏能(Es)从(2)式可得:Eso=1×9.81×0.88-8.633(kg·m)50%破坏高度的标准偏差(S),可由(4)式及(5)式求出:M=5-(312
10110/
由表4查出:M为0.41时的α值
α =0. 709 8
代人公式(5)
S =10X0. 71
=7. 1(cm)=0. 071(m)
注:“表4\α值的表附在后一页试验高度
试验结果(×:破坏;○:不破坏)n
121314|1516|17181920||×
6|78/91011
表4α值
TriKAoNiKAca
试验结果报告包含下述各项
试验材料之种类;
ZBY 28001—
续表4
试样的制作方法(成形或加工方法及其条件);试样的形状、尺寸及数量;
试样的状态调节;
重锤的形状、尺寸及质量;
试验的环境;
试验结果;
试验年、月、日及试验场所;
其他认为必要的事项。
7检验规则
7.1同一配方、同工艺条件生产的同一规格的扶手作为一批,每批数量不得超过5t。如果生产数量较少,生产期6d的生产量作为一批。7.2在配方、原料、工艺条件、规格不变的情况下,每月检测物性指标一次,如其中一一项有变动时,则需要对物性指标进行检测。
7.3产品的物性指标进行检测时,按表3逐项进行。7.4检测时,从该批产品中抽取三根试样进行逐项检验,如有项指标不合格,则需从该批中另取双倍试样进行复验,复验仍不合格,则该批产品为不合格。7.5产品外观质量按表2进行,凡不符合标准者,则为不合格品。411
ZBY 28001—
7.6当产、需双方对产品发生争议时,应请仲裁单位取双倍试样按表3进行检验,其中任何一项指标不合格,全批为不合格。
8标志、包装、贮存和输
8.1每四根用纸绳或草绳捆扎成一个包装,每一包装上标明生产厂、生产日期、检验员代号及合格证。8.2包装、贮存及运输过程中,不准使产品受到抛摔、冲击、日晒、雨淋及摩擦等。8.3扶手应贮存在低于40C的仓库内,距离热源不小于1m,凡是低于0℃环境中贮存的,使用前,必须在室温下保持24h。
iKAONiKAca-
A1推荐扶手的剖面
ZB Y 28001---85
附录A
见图 1-22-2,1-22-3。
图1-22-2
SLF-1型扶手剖面图
SI.F-2型扶手剖面图
图1-22-3
A2推荐扶手的规格、尺寸
扶手型号
剖面宽度
面高度免费标准下载网bzxz
剖面厚度
槽口宽度
槽口高度
单位:mm
二槽不平度
推荐扶手的口宽度和高度
扶手型号
附加说明:
本标准由轻工业部塑料局提出。本标准由天津塑料研究所负责起草。ZBY2800185
槽口宽度
本标准主要起草人王洪英、张志刚、焦彩云。口高
落锤冲击试验方法等效采用JISK7211一1976《硬PVC塑料的冲击试验方法通则》414
r KAoN KAca-
