标准号：GB 50350-2015
标准名称：油田油气集输设计规范
英文名称：Code for design of oil-gas gathering and transportation systems of oilfield
标准格式：PDF
发布时间：2015-12-03
实施时间：2016-08-01
标准大小：30.5M
标准介绍：本规范是在《油气集输设计规范》GB50350-2005的基础上修订而成，将原《油气集输设计规范》GB50350-2005拆分为《油田油气集输设计规范》和《气田集输设计规范》，本规范只针对油田油气集输的内容进行编制。修订后共分11章和12个附录。本规范代替原《油气集输设计规范》GB50350-2005中油田油气集输部分。
本规范修订的主要技术内容是
1.规范名称改为《油田油气集输设计规范》。
2.对原规范章节和附录目录重新进行了编排。
3.适用范围增加了海上油田陆岸终端。
4.增加了“天然气凝液装卸”一节。
5.增加了混输泵选择的内容，
6.修订了原规范的部分条款，使内容更为完善、合理 1.0.1为了在油气集输工程设计中贯彻执行国家现行的有关法规和方针政策，统一技术要求，保证设计质量，提高设计水平，使工程达到技术先进、经济合理、安全可靠、节能环保，运行，管理及维护方便，制定本规范
1.0.2本规范适用于陆上油田、滩海陆采油田和海上油田陆岸终端油气集输工程设计。
1.0.3油田油气集输工程设计除应符合本规范外，尚应符合国家现行有关标准的规定。

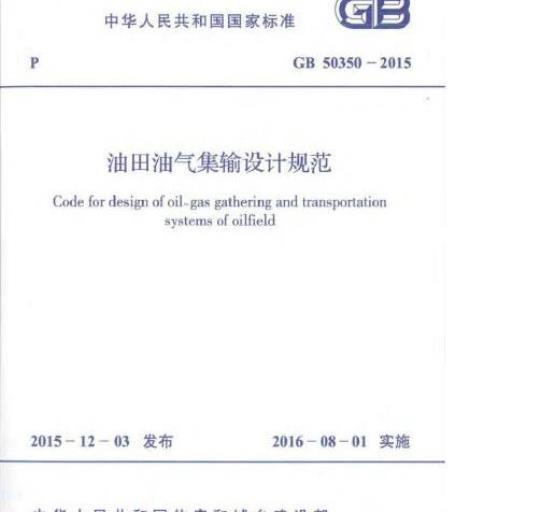

中华人民共和国国家标准
GB50350-2015
油田油气集输设计规范
Codefor design ofoil-gasgathering and transportationsystems ofoilfield
2015-12-03发布
2016-08-01实施
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布
中华人民共和国国家标准
油田油气集输设计规范
Code for design of oil-gas gathering and transportationsystemsof oilfield
GB50350-2015
主编部门中国石油天然气集团公司批准部门：中华人民共和国住房和城乡建设部016年8月1日
实施日期：2
中国计划出版社
中华人民共和国国家标准
油田油气集输设计规范
GB50350-2015
中国计对出版社出版
网址：jhpress.com
地址：北京市漕城区水桃地北里甲11号国安大厦C座3邮政编码：100038电话：（010）63906433（发行部）新华书店北京发行房发行
北京市科星印明有限资任公司印则850mm×1168mm1/326.75单年169手字2016年7月第1版2016年7月第1次印财☆
统—书号：1580242·901
定价：40.00元
版权所有
慢权必究
使权举报电话，（010）63906404如有印装质量间题，请客本社出版部调换中华人民共和国住房和城乡建设部公告第1007号
住房城乡建设部关于发布国家标准《油田油气集输设计规范》的公告现批准油田油气集输设计规范》为国家标准，编号为GB50350一2015，自2016年8月1日起实施。其中，第4.3.11、4.5.12、10.2.2、11.2.7、11.7.6、11.8.9条为强制性条文，必须严格执行。原国家标准《油气集输设计规范》GB50350-2005同时废止。
本规范由我部标准定额研究所组织中国计划出版社出版发行，
中华人民共和国住房和城乡建设部2015年12月3日
根据住房城乡建设部《关于印发2012年工程建设标准规范制订、修订计划的通知》（建标[20125号）的要求，规范编制组进行了广泛的调查研究，认真总结了多年的油气集输工程设计经验，吸收了近年来全国各油田油气集输工程技术科研成果和生产管理经验，参考国内、国外相关标准，并在广泛征求了全国有关单位的意见的基础上，修订本规范。
本规范是在《油气集输设计规范》GB50350一2005的基础上修订而成，将原（油气集输设计规范》GB50350-2005拆分为油田油气集输设计规范》和气田集输设计规范》，本规范只针对油田油气集输的内容进行编制，修订后共分11章和12个附录，本规范代替原（油气集输设计规范3GB503502005中油田油气集输部分。
本规范修订的主要技术内容是：1.规范名称改为油田油气集输设计规范》。2.对原规范章节和附录目录重新进行了编排3.适用范围增加了海上油田陆岸终端，4.增加了“天然气凝液装卸”一节。5.增加了混输泵选择的内容，
6.修订了原规范的部分条款使内容更为完善、合理，本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房城乡建设部负责管理和对强制性条文的解释，由石油工程建设专业标准化委员会负资日常管理工作、本规范由大庆油田工程有限公司负责具体技术内容的解释，在执行过程中如有意见和建议，请寄送大庆油田工程有限公司（地址：黑龙江省大庆市让胡路区西康路42号，邮政编码：163712)，以便今后修订时参考
本规范主编单位、参编单位、主要起草人和主要审查人：主编单位：大庆油田工程有限公司参编单位：中油江河工程有限公司中石化石油工程设计有限公司
西安长庆科技工程有限责任公司主要起草人：李杰训
张箭嘴
穆冬玲
张立助
主要审查人：王瑞泉
赵振堂
程富期
娄玉华
手良俊
阮增荣
王胜利
张效羽
吾应超
陈彦君
杨春明
李延春
樊继刷
赵卫民
王小林
王占香
刘国良
何文波
徐国栋
汤晓勇
李惠杰
孙海英
何玉辉
杨莉娜
张志贵
孙雁伯
基本规定
油气收集
一般规定
果油井场
原油泵输
天然气增压
原油加热及换热
原油处理
油气分离
原油除砂
原油脱水
原油稳定
油罐经蒸气间收
天然气处理
原油及天然气凝液储运
原油鳍存
原油装卸
天然气凝液储存
天然气凝液装卸
油气集输管道
一般规定
原油集输管道
(20）
（25)
&.天然气集输管道......
8.4天然气亮液和液化石油气编送管道8.5
管道散设及防商保温
材料及管道组成件.
自动控制及油气计量
般规定
仪表选择及检测控制点设置
油气计量
计算机控制系统
站场总图
站场址选择Www.bzxZ.net
站场防洪及排带
站场总平面及竖询布置
站场管道综合布置
配套设施及公用工程
附录A
附录B
附录C
附录D
附录E
供配电
给排水及消防
建筑与结构
燃料供应
暖通空调
站场道路
重力分离器的计算公式
液滴在气体中的阻力系数计算列线图油气混输的压降计算公式
埋地沥青绝缘集输油管道总传热系数K选用表..
理地硬质聚氨酯泡沫塑料保温集输油管道(38)
（46)
F（48)
（78)
总传热系数K选用表
附录F
集油管道伴热输送双管管组LD/D）<37热力近似计算公式
附录G理地沥青绝缘集气管道总传热系数K选用表
附录H
附录了
站内架空油气管道与建（构）筑物之间最小水平间距.
站内理地管道与电缆、建（构）筑物平行的最小闻距
附录K通信电缆管道和直理电缆与地下管道或建（构）筑物的最小间距.
通信架空线路与其他设备或建（构）筑物的附录L
最小闻距
附录M站场内建筑物的通风方式及换气次数本规范用间说明
引用标准名录
附，条文说明
（87)
（88)
（90）
General provisions
Basicrequirements
Contents
Oil-gasgathering..
4.1 General requirements
4,zQil production.wellsites
4.3Crudeoilpumping
4.4Associatedgas booster
45Crude oil beat-and exchangeCrude treatmeats
5.1 Oilgasmeparation
5.2Crude oil desanding
5.3Crude oil dehydration
Crude oil stabilization
Hydrocarbon yapor recovery of oil tankc5.5
Natural gas treatments
Oil and natural gas liquid storageand transportation
7,1 Oil stornge
Oil losding and unloading
Natural gas liguid storage
Natural gas liquid loading and unloading8Oil andgas pipelines
General requirements
Crude pipelines
........
8.3Associated gas pipelines
Natural gas liquid pipelines8.4
8.5Pipe laying corrosion proteetion and insulation8.6Materials and pipe assemblies.*Automatic control.
..........
General requirements
Instrument selection and supervisory control9.2
point setting
9.3Oil and gas metering
Computercontrol systems
Plotplan....
Selection of plant sites
10.2Station flood control and drainage*T0.3General layout and vertical layout of station10, 4Pipeline comprehensive layout of station/+****.Supporting facilities and utilities -...11
Power supply and disrtibution11.2Comunication
......
11.3Water supply and drainage and fire fighting114
Arehitectures and struetures11.5
Heat supply
Fuel supply
AppendixA
AppendixB
The calculating formula of gravityseparator
（38)
（55)
（55)
（60）
（65)
Calculation nomogram of drag coefficientfor liquid droplets in gas phaseAppendix CPressure drop calculation formula.77
AppendixD
formultiphasepipeline
Overall heat transfer coefficient Kselection tablefor buried pipeline withasphaltinsulation......
om(84)
AppendixE Overall heattransfer coefficientKsclection table for buried pipeline withrigidpolyurethanefoam insulation ....(85)Appendix FThe thermal approximate calculationformulafordoublepipeE(D,/D,)<3]of buried pipeline with heat tracing....(86)
AppendixG
AppendixH
AppendixJ
AppendixK
Overall heat transfer coefficient K selectiontable for buried gas gathering line withasphalt insulation ...
The minimum horizontal spacing betweenoverhead oil and gas line and buildings(structures)in station -.
The minimum parallel spacing betweenburied pipeline and cable,buildings andstructures in station
...（89)
The minimum spacing between communicationcable pipes and buried cable and undergroundpipeline and buildings
...(90)
AppendixLTheminimum spacing between overheadcommunication line and other equipmentorbuildings
Appendix MThe ventilation modeand air changerate of structure in stationExplanation of wording in this eodeList of quoted standards
Addtion,Explanation of provisions...6.
....(91)
1总则
1.0.1为了在油气集输工程设计中贯彻执行国家现行的有关法规和方针政策，统一技术要求，保证设计质量，提高设计水平，使工程达到技术先进、经济合理、安全可靠、节能环保，运行、管理及维护方便，制定本规范
1.0.2本规范适用于陆上油田、滩海陆采油田和海上袖田陆岸终端油气集输工程设计
1.0.3油田油气集输工程设计除应符合本规范外，尚应符合国家现行有关标准的规定，
2.0.1油气集输
2术语
oil-gasgathering andtransportation在油气田内，将油气井采出的油、气、水等加以汇集、处理和输送的全过程，
2.0.2轻质原油
lighterude
在20℃时，密度小于或等于0.8650g/cm的原油，2.0.3中质原油
middleerude
在20℃时?密度大于0.8650g/cm小于或等于0.9160g/cm的原油。
2.0.4重质原油
heavy erude
在20℃时，密度大于0.9160gcm2小于或等于0.9960g/cm的原油
2.0.5、稠油
viscous crude
温度在50℃时，动力黏度大于400mPa*$，且温度为20℃时，密度大于0.9161g/cm的原油，按黏度大小可分为替通稠油，特调油、超稠油
2.0.6特稠油
extra-viscous crude
温度为50℃时，动力黏度大于10000mPa·s，且小于或等于50000mPa·s的稠油
2.0.7超稠油
extremely-viscous crude
温度为50℃时，动力黏度大于50000mPa·s的稠油，2.0.8高颜原油
high solidifying point erude含蜡量大于30%，且凝固点高于35℃的原油，2.0.9起泡原油
foamycrude
由于降压、升温等原因，从原油中析出的溶解气泡上浮至原油2
液面后不立即消失，在原油液面形成泡沫层，具有这种性质的原油称起泡原油。
2.0.10净化原油
purified crude
经脱除游离和（或）乳化状态的水、脱盐、脱酸后，符合产品标准和工艺要求的原油，
2.0.11老化原油
weathered crude
在油气集输过程中，长期积累产生的乳化状态稳定、采用常规措施无法处理、对原油脱水生产有较大影响的原油乳状液。2.0.12井口回压
wellhead back pressure
井口出油管道起点的压力，其数值等于出油管道水力摩阻位差和第一级油气分离器压力的总和，自喷井是指油后的压力2.0.13采油井场
oil production well sites
设置采油井生产设施的场所。
oilandgas stations
2.0.14石油天然气站场
具有石油天然气收集、净化处理，储运功能的站、库、广、场的统称，简称油气站场或站场：
2.0.15计量站
well-testing stations
油田内完成分井计量油、气、水的站。日常生产管理中也称计量间。
2.0.16交接计量站
lease eustody.metering stations对外销售原油，天然气与用户进行交接计量的站，也称外输计量站。
2.0.17集油阀组间
oilgatheringmanifoldrooms
设置油气收集工艺阀组等生产设施，但不进行分井计量的场所，简称阀组间，当不建设厂房时，称为集油阅组，2.0.18接转站
pumping stations
在油田油气收集系统中，以液体增压为主的站。日常生产管理中也称转油站，
2.0.19放水站
freewaterknockout stations
将含水较高的原油预脱除大部分游离水，然后将低含水原油和合油污水分别输往原油脱水站和含油污水处理站，担负上述生产任务的站称为放水站，与接转站合建的放水站，称为转油放水站。
2.0.20脱水站
dehydration starions
担负原油脱水和增压输送的站，2.0.21集中处理站
central processing facilities油田内部主要对原油、天然气、采出水进行集中处理的站，也称联合站。
2.0.22矿场油库
leaseoil tank farms
油田内部储存和外输（运）原油的油库。2.0.23出油管道
crude flow lines
自井口装置至计量站或集油阀组间的管道2.0.24集油管道
crude gathering lines
油田内部自计量站或集油阀组间至有关站和有关站间输送气液两相的管道，或未经脱水处理的液流管道，2.0.25集输流程
gathering process
在计量站或集油阀组间之前，实现油气收集的工艺过程。2.0.26油气分输
oil snd gas respective transportation对油气进行分离后，将原油和天然气分别用管道输送的方式。2.0.27、掺液集输
liguid-blended crude transportation向输送原油的管道中掺人一定量的水或加热后的原油等液体，以降低流体在管内流动摩阻的输送方式，2.0.28伴热集输
flowlinewith heattracing transportation在外部热源的伴随下，保持出油管道内流体所需输送温度的输送方式。
2.0.29水力冲砂
hydroblasting
用带压的水，清除容器内在生产过程中积存的沉积物的一种方法。
2.0.30原油稳定
crude stabilization
从原油中分离出轻质组分·降低原油蒸发损失的工艺过程2.0.31油罐烃蒸气回收
hydrocarbon vapor recovery from回收油罐中油品蒸发形成的气态烃的工艺过程。2.0.32事故油罐
emergency crude storage tanks在事故状态下用于储存原抽的作业罐：正常生产时应保持空闲状态，
2.0.33沉降脱水罐
settling tanks
油田站场用于沉降脱水的作业罐。2.0.34污水说降媒
sewage water settling tanks
在油田原油脱水站或放水站中，用于提高外输污水水质的作业，
2.0.35原油外输
crude exportation
油田对外销售原油，向用户提供商品原油的输送过程。2.0.36淮海陆采油田
restrial development mode)
shallow water coastal oilfields(ter距期教近、有路是与摩边相连并果用陆地油用开发方式的海油田，
2.0.37含硫酸性天然气
sourgas
气体总压大于或等于0.45MPa（绝），气体中的殖化氢分压大于或等于0.00035MPa（绝）的含有水和硫化氢的天然气，2.0.38天然气凝液
naturalgasliquid(NGL)
从天然气中国收的且未经稳定处理的液态烃类混合物的总称，一般包括艺烷、液化石油气和稳定轻经成分，也称混合轻烃，240.39液化石油气
liquefied petroleum gas(LPG)在常温常压下为气态，经压缩或冷却后为液态的以C、C为主要成分的经类混合物。
2.0.40稳定轻烃
natural gasoline
从天然气凝液或原油中提取的，以烷及更重的烃类为主要成分的液态石油产品，其终馆点不高手190℃，在规定的蒸气压下，允许含有少量丁烷，也称天然汽油。2.0.41天然气水合物
gas hydrate
在一定的温度和压力下，天然气中的甲烷，乙烷、丙烷、丁烷、二氧化碳等和水形成的冰雪状晶体，也称可燃冰。2.0.42增压站
booster stations
在矿场或输气管道上，用压缩机对天然气增压的站。2.0.43天然气凝液回收
NGLrecovery
从天然气中国收天然气凝液。
2.0.44集气管道
gasgathering lines
油田内部自一级油气分离器至天然气处理厂之间的气管道。2.0.45清管设施
pigging systems
为提高管道输送效率而设置的清除管内凝聚物和沉积物的全套设备，包括清管器、清管器收发简或清管阀、清管器指示器及清管器示踪仪。
2.0.46监控和数据采集系统
acquisition systems(SCADA)
supervisory control and data一种以多个远程终端监控单元通过有线或无线网络连接起来，具有远程监测控制功能的分布式计算机控制系统。分散控制系统
distributedcontrol systems(DCS)种控制功能分散、操作显示集中、采用分级结构的计算机控制系统，也称为分布式控制系统，或集散控制系统，可编程序控制器
programmable logie controllers种数字运算操作的电子系统，专为在工业环境下应用而设计，它采用了可编程序的存储器，用于在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字或模拟式的输人和输出操作，来控制各种类型的机械或生产过程。6.
2.0.49远程终端装置
remoteterminal units(RTU)
种针对通信距离较长和工业现场恶劣环境而设计的具有模块化结构的待殊计算机控制系统，它将末端检测仪表和执行机构与远程主计算机连接起来，其有数据采集，控制和通信功能，它能接收主计算机的操作指令，控制末端的执行机构动作。.7+
3基本规定
3.0.1油气集输工程设计应依据批准的油田开发方案和设计委托书或设计合同规定的内容、范围和要求进行。3.0.2油气集输工程设计应与油藏工程、钻井工程、采油工程素密结合，根据油田开发分阶段的具体要求，统一论证，综合优化，总体规划，分期实施
3.0.3油气集输工程总体布局应根据油田开发方式、生产井分布及自然条件等情况，井应统筹考虑注人、出水处理、给排水及消防、供配电、通信、道路等公用工程经技术经济分析确定、各种管道、电力线、通信线等宜与道路平行缴设、形成线路走廊带、3.0.4油气集输工艺流程应根据油敲工程和采油工程方案、油气物理性质及化学组成、产品方案、地面自然条件等、通过技术经济分析确定、并应符合下列规定：1工艺流程宜密闭：
2应充分收集与利用油井产出物·生产符合产品标准的原油、天然气、液化石油气、稳定轻烃等产品：3应合理利用油井流体的压力能，适当提高集输系统压力，优化设计集输半径，减少油气中间接转，降低集输能耗：4应合理利用热能，做好设备和管道保温，降低油气处理和输送温度，减少热耗：
5应结合实际情说简化工艺流程，选用高效设备，3.0.5油气集输工程分期建设的规模，应根据开发方案提供的不低于10年的开发指标预测资料确定，工程适应期不宜少于10年，相关设施在按所确定规模统筹考虑的基础上，可根据具体情况分阶段配置，
3.0.6实链滚动期探开发的油田，工程分期和设备配置应兼顾近期和远期的需求，星期生产系统应先建设简易设施再的情完美配套
3.0.7沙漠、戈壁地区油气集输工程设计应适合沙模、戈壁地区恶劣的环境条件，站场线路等的设计应采取有效的防沙措施，应充分利用沙模地区的太阳能、风力等天然资源，并进行综合规划、有效利用
3.0.8滩海陆采油田的开发建设应充分依托陆上油田已有设施，简化滩海陆采平台油气生产及配套设施。3.0.9低渗透低产油田的开发建设·应简化地面设施，采用短流程、小装置，降低工程投资
3.0.10油气集输站场的工艺设计应满足油气集输生产过程对站场的功能要求，并应设计事故流程。3.0.11对于重复性强的油气集输站场或工艺单元，宜采用标准化设计。
3.0.12油气集输设计应符合现行行业标准油田地面工程设计节能技术规范》SY/T6420及国家现行相关节能标准的规定3，0.13油气集输设计应符合职业健康，安全与环境保护的要求9+
