GB 50952-2013.Technical code for lightning protection enginering for rural residential areas.
1总则
1.0.1 为使农村民居防雷设计和施工因地制宜地采取防雷措施，防止或减少雷击农村民居所发生的人身伤亡和财产损失,做到安全可靠技术先进、经济合理,制定本规范。
1.0.2 GB 50952适用于新建、扩建和改建农村民居的防雷工程设计和施工。
1.0.3 农村民居防雷工程设计,应在调查地理、地质、土壤、气象、环境等条件和雷电活动规律,以及被保护物的特点等因素的基础上，确定防雷装置的形式及其布置。
1.0.4 农村民居防雷工程 的设计和施工,除应符合本规范外,尚应符合国家现行有关标准的规定。
2基本规定
2.0.1 属于现行国家标准《建筑物防雷设计规范》GB50057中第二、三类防雷建筑物的农村民居,防雷工程的设计应符合现行国家标准《建筑物防雷设计规范》GB50057的规定,防雷工程的施工应符合现行国家标准《建筑物防雷工程施工与质量验收规范》GB 50601的规定。
2.0.2 不属于现行国家标准《建筑物防雷设计规范》GB50057-2010中第二、三类防雷建筑物的农村民居,在可能发生对地闪击的地区,凡符合下列条件之一时,应划为一般农村民居防雷建筑物,并应按本规范的要求进行防雷工程的设计和施工:
1预计雷击次数大于或等于0.013次/a且小于0.05次/a的农村民居。
2在年平均雷暴日大于15d/a的地区,高度在10m及以上且低于15m的农村民居;在年平均雷暴日小于或等于15d/a的地区,高度在15m及以上且低于20m的农村民居。
3曾遭受过雷击的农村民居及其周边60m范围内的农村民居。
1总则
1.0.1 为使农村民居防雷设计和施工因地制宜地采取防雷措施，防止或减少雷击农村民居所发生的人身伤亡和财产损失,做到安全可靠技术先进、经济合理,制定本规范。
1.0.2 GB 50952适用于新建、扩建和改建农村民居的防雷工程设计和施工。
1.0.3 农村民居防雷工程设计,应在调查地理、地质、土壤、气象、环境等条件和雷电活动规律,以及被保护物的特点等因素的基础上，确定防雷装置的形式及其布置。
1.0.4 农村民居防雷工程 的设计和施工,除应符合本规范外,尚应符合国家现行有关标准的规定。
2基本规定
2.0.1 属于现行国家标准《建筑物防雷设计规范》GB50057中第二、三类防雷建筑物的农村民居,防雷工程的设计应符合现行国家标准《建筑物防雷设计规范》GB50057的规定,防雷工程的施工应符合现行国家标准《建筑物防雷工程施工与质量验收规范》GB 50601的规定。
2.0.2 不属于现行国家标准《建筑物防雷设计规范》GB50057-2010中第二、三类防雷建筑物的农村民居,在可能发生对地闪击的地区,凡符合下列条件之一时,应划为一般农村民居防雷建筑物,并应按本规范的要求进行防雷工程的设计和施工:
1预计雷击次数大于或等于0.013次/a且小于0.05次/a的农村民居。
2在年平均雷暴日大于15d/a的地区,高度在10m及以上且低于15m的农村民居;在年平均雷暴日小于或等于15d/a的地区,高度在15m及以上且低于20m的农村民居。
3曾遭受过雷击的农村民居及其周边60m范围内的农村民居。
标准图片预览
标准内容

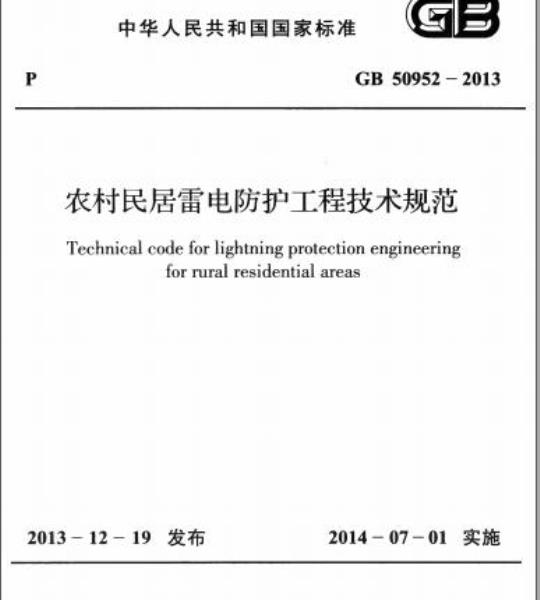

中华人民共和国国家标准
GB 50952 - 2013
农村民居雷电防护工程技术规范Technical code for lightning protection engineeringfor rural residential areas
2013-12—19发布
2014—07—01实施
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布
中华人民共和国国家标准
农村民居雷电防护工程技术规范Technical tade for lightning prutection enginecringforrural residential areas
GB50952-2013
主编部门：中华人民共和国住房和城乡建设部中
批雅部门：中华人民共和国住房和城乡建设部施行日期：2
中国计划出版社
中华人民共和国家标准
农村民居雷电防护工程技术规范GB50952-2013
中国计到出版社出版
网址：jhpress.com
地址，北京市西城区木辉地北里甲11号国宏大厦C座3层邮政编码：100038电话：（010）63906433（发行部）新华书店北京发行所发行
一河富华印制包装有限公司印刷850mm×1168mm1/321.875张45千字2014年5月第1版2014年5月第1次印刷☆
统---书号：1580242·250
定价：12.00元
版权所有慢权必究
授权举报电话：（010）63906101如有印装质盘问题，请寄本社山版部调换中华人民共和国住房和城乡建设部公告第265号
住房城乡建设部关于发布国家标准《农村民居需电防护工程技术规范》的公告现批准农村民店雷电防护工程技术规范为国家标雅，编号为GB509522013，自2014年7月1口起实施。其中，第3.1.5、4.1.2条为短制性条文，必须严格执行。本规范中我部标维定额研究所组织中国计划出版社出版发行中华人民共和国佳房和城乡建设部2013年12月19日www.bzxz.net
本舰范是根据住房和城乡建设部关于印发（2011年下程建设标准规范制订，修订计划的通知（建标［201117号）的要求：由湖南省防雷中心和洞北智防雷中心会同有关单位共同编制而成的。
本规范在编制程中，编制组在调查研的基础上，总结广国内农村民居防雷的实践经验，参考了国内外雷电防护技术标准舰范，并广泛征求了意见，最后经审查定搞。本规范共分4章和3个附录，十要内容包括：总则，基本规定，设计要求，施工要求等。
木规范中以黑体字标志的条文为强制性条文，必须严格执行本规范由住房和城乡建设部负责督理和对强制性条文的解释，由中国气象局负责日常微理，由湖南省防雷中心负责具体技术内容的解释。本规范在执行过程中，请各单位注意总结经验，积累资料，如发现需要修改或补充的地，请将意见和建设寄至湖南省防雷中心地址：湖南省长沙市雨花区黄岭路296号，邮政编码：410007），以便今后修订时参考。本规范主编单位，参编单位、主要起草人和主要审查人：主编单位：湖潮南省防雷中心
河北省防雷中心
参编单位：中国中元国际工程公司黑龙江省防雷中心
湖南省建筑设计院
北京市避雷装置安全检测中心
东省防雷中心
湖南省建筑工程集团设计研究院中建五局第三建设有限公司
主要起草人：刘风姣
H东波
蘑艳明
主要审弯人：张义军
徐学民
徐永胜吴孟尴
田艳婷
孟焕平主
来海岩黄智慧
鲍延英
林维勇
张力欣
关象石
焦兴学
黄一桥
王厚余张小青
张卫斌
基本规定
3设计要求
钢筋混凝北结构利钢结构的防雷投计3.
3.2砖石、砖瓦和竹不等结构的防富设计4
施工要求
一股规延
接地装盘安装：
引下线安装
接闪器安装
等电位连接和SFD安装
附录A
农村民居年预计雷击次数的计算附录 B
滚球法确定接闪器的保护范围
附录C施丁图示
本规范用词说明
引用标准名录
附：条文说明
（3）
（3）
（6）
（8）
General provisions
Basic reguirement
3Design requirement
Contents
3,1 The lightning protection design of reinforced concreteand steel structures
3.2 The lightning protection design of masonry. brick,bambooand other structures
4Construction rcguircment
4. 1 General requircmcnt
4.2Farth-termination system installalion**4.3Down-conductorsysteminstallation4.4Air-tcrminntion sysletu installetion4, 5 Equipotential honding and SPD installationAppendix A Calculation of the expected atnual nurnherof lightning stroke for rural rcsidentialareas
Determination of protected scope ofAppcndixB
air - tertuinalion system by rolling spheremethod
Appendix C Construction diagrams .....Explanation of wording in this codeList of guoted standards
Addition: Explanatian uf provisions2
1总则
1.，1为使农村民居防雷设计和施工因地制宜地来取防雷措施，防正或减少雷击农村民店所发生的人身伤亡和财产损失，做到安全可靠，技术先进、经济合理，剧定本规范。1.，2本规范适用于新建，扩建和改建农村民居的防雷下程设计和施
1.0，3农村民居防雷工程设计，应在调查地理，地质，土壤，气象，坏境等条件和雷电活动规律，以及被保护物的特点等因素的基础上，确宠防霉装置的形式及其布置。1.0，4农村民居防雷工的设计和施工，除应符合本规范外，尚应符合国家现行有关标的规定。2基本规定
2.0.1属工现行国家标准《建筑物防雷设订规范》GB50057中第二、三类防雷建筑物的农村民居，防雷工程的设计应符合现行国家标准《建筑物防雷设计规范》G150057的规定，防雷工程的施工应符合现行国家标准建筑物防雷工程施工与质量验收规范GB50601的规定。
2.0.2不属于现行国家标准《建筑物防雷设计规范》GB500572010中第二、三类防雷建筑物的农村民居，在可能发生对地闪击的地区，凡符合下列条件之一时，应划为一般农村民居防雷建筑物，并应接本规范的要求进行防雷下程的设计和施工.1预计嘴击次数大于或等于0.013次/a且小于0.05次/8的农村民居。
2在年平均雷暴日人于15d/a的地区，高度在10m及以上且低于15m的农村民居在年平均雷暴日小于或等于15d/a的地区，高度在15m及以上且低于20m的农村民居。3曾遭受过雷击的农村民居及其周边60m范围内的农村民居。
2.0.3农村民居年预计雷击次数的计算方法应符合本规范附录A的规定。
3设计要求
3.1钢筋混凝士绪构和钢结构的防雷设计3.1.1钢筋混凝土结构包括含钢筋的砖混结构和钢结构袋村民居的防雷设计，应符合下列规：1：宜利用钢筋混凝土屋面钢筋网，梁内钢筋和钢结构金属屋面作为接内器。
2宜利用柱内钢筋和钢结构柱作为自然引下线。3
应利用基础内钢解作头接地装置。接闪器魔中下列一种或多种方式组成：暗敷在屋面或女儿墙内的钢筋。2
直接装设在屋面的接闪带，接闪托，3
金属屋和屋面上的金属构件等，3.1.3
当农村民店高度为10m以下时，宜利用暗敷在屋面或女儿墙内的钢筋作为接闪器：当农民居高度灯10m及以上时，宜在屋餐、女儿墙平屋面四周靠近外处明敷接闪带。在平均需暴月大于或舒于90d/a的强雷区，宜在易受雷击的屋脊端头、屋角和檐角处装设与接闪带相库接的高度不人于0.5m的短接闪杠。31.4：金属屋面作接闪器，应符合下列规定：1金属板之间应电气贯通，
2：金属板下方无易燃物品时，不锈钢，热镀锌钢、钛和铜板的厚度不应小于0.50mm铝板的厚度不应小丁0.65mm，锌板的厚度不应小于.7omm，
3金属板下方有易燃物品，且不锈钢，热镀锌钢和钛板的厚度不足4mm，铜板的厚度不足5mm，铅板的厚度不足7mm时，金属板下方应设置水泥或石彦等阻燃材料组成的隔板。.3
4金属板应无绝缘被覆层。
5金属板与建筑物钢筋混避土内钢解或钢屋架不应少于1处电气费通连接，几应均匀布置。3.1.5使用双彩钢板做屋面及接闪器，耳双屋彩钢板下方有易燃物品时应符合下列规定：
1上层钢板厚度不应小于0.5血m。2夹层中保温材料必须为不或难燃材料。3.1.6当农村民居工有金属栏杆、铁塔或金属旗杆时，宜将其利用为接闪杆，并应与引下线进行电气连接。当接闪杆按60m滚球半径计算能将建筑物置于真击击防邦区（LPZO）内时，可不再敷设接闪带。球法确定接闪器的保护范围正符合本规范附录B的规定。
3.1，7当面采用钢筋混土预制楼板时，扁将各预制楼板端头课露的钢筋头相年连接，与柱内或梁内钢筋不应少于4处电气贯通连接，且虚均匀布置。
3.1.8接本舰范第3，1.3条的规是，明敷接闪器，且农村民店为平屋面或屋面度不大十1门0时，可仪沿屋面四周靠近外浩处数设一圜接闪带率面坡度大于110时，应在库脊，率檐，檐角，率角处设接闪带。在尖屋顶，圆屋项和较高的马头墙处可装设接闪杆
3.1.9农村民居四周和内部作为引下线的柱内钢筋和圆钢直径不应小于切切，混凝土构件内有箍筋连接的钢时，其截面积总和不应小于78mm，应也气贯通
3，1.10钢筋滤凝十结构（包括含有钢筋的砖混结构）利钢结构的农村民居，应利用基础内钢筋作为接地装置，当无钢筋可利用时应装设工接地体，人工接地体不成少于2处，月宜柑互连接在土电阻率不大于30002：m的位置地方，每根下线的冲击接地电阻值不宜大于302，当农村民居接地装置所包围的面积大于等于79m时，防雷接地的冲击接地电阻值可不做要求。当防备4
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
